| ナイアガラ | |
|---|---|
| |

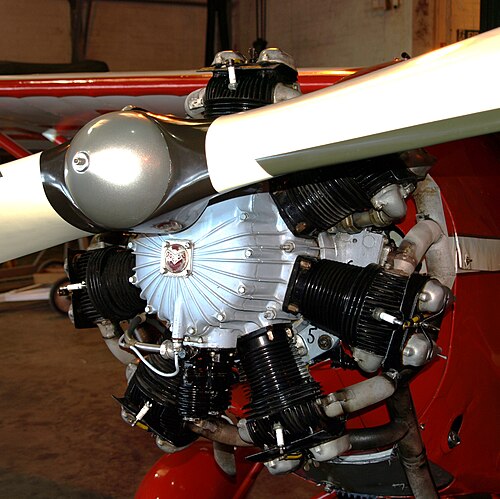

| ロンドンの科学博物館に展示されているポブジョイ・ナイアガラ | |
| タイプ | ピストン式 ラジアル 航空エンジン |
| メーカー | ポブジョイ エアモーターズ |
| 最初の実行 | 1934 |
ポブジョイ・ナイアガラは、1934年に初めて製造されたイギリス製の7気筒空冷星型航空エンジンである。この設計は従来のエンジンよりも高速で作動し、減速ギアを使用してプロペラの速度を下げた。これにより、プロペラが中心から外れた位置に取り付けられていた。ナイアガラは、小型飛行機や実験用飛行機に人気のエンジンで、[1]その小径、スムーズな作動、低騒音、革新的なエンジニアリングが高く評価された。
バリエーション
- ナイアガラ I
- ボア/ストローク77 x 87 mm (3.03 x 3.43 インチ)、行程容積2,835 cc (173 cu in)。圧縮比6.25:1、ギア比0.47:1。海面での通常連続出力は3,200 rpmで84 hp (63 kW)。[2]
- ナイアガラ II
- ボア/ストローク77 x 87 mm (3.03x3.43 in)、行程容積2,835 cc (173 cu in)。圧縮比6.0:1、ギア比0.39:1。海面での通常連続出力は3,200 rpmで84 hp (63 kW)。[2]
- ナイアガラIII
- ボア/ストローク77 x 87 mm (3.03x3.43 in)、行程容積2,835 cc (173 cu in)。ギア比0.47:1。海面での通常連続出力は3,300 rpmで88 hp (66 kW)。[2]
- ナイアガラ IV
- ナイアガラIIIに似ているが、作動回転数が高い。海面での通常の連続出力は3,500rpmで98馬力（73kW）。[2]
- ナイアガラ V
- 基本ナイアガラの大型版。ボア/ストローク81 x 87 mm (3.19 x 3.43 インチ)、行程容積3,138 cc (191.5 cu in)。圧縮比8.0:1、ギア比0.47:1。海面での通常連続出力は4,000 rpmで125 hp (93 kW)。[2] [3]
- 白内障I-III
- ナイアガラI-IIIの定格を下げたカウルなしバージョンで、冷却用のシンプルなシリンダー間バッフルと下部排気ロッカーのトリクルダウン潤滑を備えています。圧縮比5.7:1、ギア比0.47:1。[2] [3] [4]
- カスケード
- カタラクトIのダイレクトドライブバージョン。通常の連続出力は2,100rpmで66馬力（49kW）。[4]
アプリケーション
ナイアガラ
- エアロプットMMS-3
- エアスピード艦隊追跡者
- CLW ダイシャクシギ
- コンパーカイト
- コンパー・スウィフト
- ゼネラル・エアクラフト モノスパー ST-25
- 一般航空機艦隊追跡者
- グリボフスキー G-25
- ランバッハ HL.I
- モスMA1
- ポブジョイ海賊
- サロエビ
- シャプレーミツユビカモメ
- ショートサイオンシニア
- ショートサイオン
- ショートS.31（ハーフスケールスターリング）
- スパルタン クリッパー
- ウェストランド CL.20
白内障
カスケード
生存者
シャトルワース・コレクションが所有・運用するポブジョイ・ナイアガラ搭載のコンパー・スイフトG-ACTFであるオールド・ウォーデンは2017年現在も飛行可能であり、飛行シーズン中は国内の航空ショーで一般公開されている。[5]
展示されているエンジン
保存されたポブジョイ・ナイアガラ・エンジンは、科学博物館（ロンドン）で一般公開されています。
仕様（Pobjoy Niagara IV）
ラムズデンのデータ 。[2]
一般的な特徴
- タイプ: 7気筒、空冷、星型エンジン
- ボア： 3.03インチ（77 mm）
- ストローク: 3.43インチ (87 mm)
- 排気量: 173 立方インチ (2.8 L)
- 直径: 26.5インチ (673 mm)
- 乾燥重量: 130 ポンド (59 kg)
コンポーネント
パフォーマンス
- 出力:海面で最大 3,625 rpm で 98 馬力
- 圧縮比: 6:1
- パワーウェイトレシオ: 0.75 hp/lb
