南レバントの非鉄金属考古冶金学

南レバントの非鉄考古冶金学は、紀元前 4500 年から紀元前 1000 年頃の銅器時代および青銅器時代の南レバント地域における鉄に関連しない金属技術の考古学的研究です。

南レバント地方で金属が最初に使用されたのは、銅器時代（紀元前5千年紀末から紀元前4千年紀の大半）のことである。500点以上の金属製品が、主に埋葬地や埋葬地、住居跡から発見された。金属のほとんどは、イスラエル南部とヨルダンの遺跡から出土しており、イスラエル中心部やワディ・カナの北以外で発見されることは非常にまれである。この時代の金属の発見物は3つのグループに分けられ、そのほとんどは、次の最初の2つのグループに属している。

銅(Cu)にアンチモン(Sb) またはニッケル (Ni)とヒ素 (As) を一定量加えて合金化した銅 (Cu) (特定の認識可能な望ましい特性を持つ金属の混合物に還元できる複雑な鉱物を意図的に選択し、合金化されていない銅とはまったく異なる) で作られた、威信や儀式のために精巧に作られた複雑な形の物体。これらは「ロストワックス」技法 [1] を使用して単一の密閉^粘土鋳型に鋳造され、銅に含まれるアンチモンまたはニッケルとヒ素の量に応じて、最終的に輝く灰色または金色に磨かれた。ナハル・ミシュマールの宝物は最大の宝物 (主に芸術的に複雑な形状の物体を含む 416 個の金属物体) で、イスラエルのユダヤ砂漠にあるナハル・ミシュマールの洞窟で隠されていたことが発見された。 ^[2]

これらは藁のマット（例えばシャレフ^[3] 、タドモル^[4]）で包まれていた。これらの品々が包まれていた葦のマットの炭素14年代測定によると、少なくとも紀元前3500年頃のものであると示唆されている^[5]

これらの物品の製造に使用された複雑な原材料の起源は現在のところ不明です。最も近い鉱石はトランスコーカサスとアゼルバイジャンにあり、物品の発見場所から1500km以上離れています。いくつかの粘土と石のコア、粘土の型の残骸が岩石学的に分析され、その結果^[1]は、イスラエルの金属分布地帯内のユダヤ砂漠の地域で現地生産された可能性があることを示唆しています。金属分布地帯は主に国南部に集中しており、北部はギヴァト・オラニットとワディ・カナ（現在のテルアビブの東）の間、南部はベエルシェバ渓谷の遺跡です。現在のところ、これらの威信/崇拝物品の生産遺跡や生産現場は発見されていません。

合金化されていない銅器は、主に比較的厚くて刃の短い物（斧、手斧、のみ）と先端（錐やドリル）で構成され、精錬された銅鉱石から作られ、開放鋳型に鋳造され、その後、ハンマーで叩かれ、最終的な形に焼きなましされた。銅器はベエルシェバ渓谷の岸辺にある銅器時代の村で生産され、高品質の炭酸銅鉱石（赤銅鉱）に加えて、スラグの破片、粘土のるつぼ、いくつかの炉のライニング片と思われるもの、銅の小球、非晶質の塊が発見された。鉱石はトランスヨルダンのフェイナン地域で収集および選別され、約150km北のネゲブ北部の村に運ばれ、これらの銅器の現地生産のために精錬された。^{[6] [7]}

ワディ・カナ洞窟では、8 つの金 (Au) とエレクトラム(Au + 最大 30% Ag)の固体リングの 3 番目のグループが発見されました。 ^[8] このユニークな発見は、年代の類似点がなく、地元の地層学的および地質学的証拠と、洞窟内で発見された遺物付近の地上サンプルの 14C 年代測定に基づいて、発掘者によって銅器時代のものとされています。これらの遺物の表面分析により、銀と銅の痕跡の枯渇によって表面の金が濃縮されていることが明らかになりました。この効果は堆積によって自然に生じた可能性がありますが、銀を豊富に含むエレクトラム リングの黄色を実現するために、製造時に意図的に得られた可能性もあります。銅器時代 (銅と石) には、少なくとも 2 つ、場合によっては 3 つの異なる金属産業が操業しており、その製品が南レバント地方で発見されました。^[9]

初期青銅器時代の次の千年間（紀元前4千年紀末～3千年紀末）、銅器時代（上記グループ2）と同じ非合金銅の生産が、短い刃と尖端の生産に引き続き使用されました。同じ金属技術が、新しい長刃の武器（リベット留めの短剣やナイフ、重い柄の付いた剣、イプシロン形の斧）の製造にも使用されました。開いた鋳型に鋳造し、その後ハンマーで叩いて焼きなましする同じ銅生産技術は、他のすべての金属の製造にも使用されました。これには、時には装飾が施された薄板の宝飾品や、銀（初登場）や金で作られた細長いワイヤー（主に指輪やブレスレット用）が含まれます。

銅鉱山とその付近での前期青銅器時代の銅採掘と銅製錬の考古学的遺跡は、トランスヨルダン（フェイナン）、アラバ渓谷（ティムナ）、南シナイで発見されている。^[10]金属の生産遺跡は銅のみで、銅のスラグ、プリル、非晶質銅の塊、ソケット付きの小さな浅い球形の粘土るつぼなどがある。イスラエル沿岸南部のアシュケロン・マリーナの前期青銅器時代Iの遺跡^[11]​​では、るつぼで銅を溶かすためのと思われる小さな浅い露天掘りが、銅産業の遺跡の隣で発見されている。

すべての坑道は、内側が方解石の白い薄い層で覆われた、赤土の焼けた層という同様の構造を示していた。これらの人工の原始的な遺跡に関連する考古学的資料は発見されなかった。付近では、施設から離れた場所に、陶器の破片、骨片、銅のスラグの残骸、粘土のるつぼの破片が散らばって発見された。それらは初期青銅器時代 I のものとされた。坑道の充填物の光刺激ルミネッセンス (OSL) 年代と坑道の硬化した赤い層から抽出された石英粒子の熱ルミネッセンス (TL) 年代は、最後の燃焼活動が同じ期間、すなわち 5260 ± 380 年前 (OSL) と 5180 ± 380 年前 (TL) に行われたことを示した。^[11]

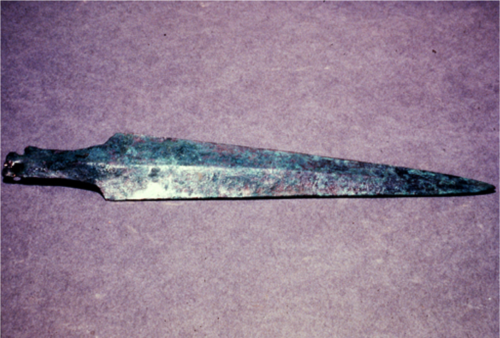

金属製品のほとんどは埋葬地で発見されており、主に前期青銅器時代 I のものである。同じ種類の金属が、前期青銅器時代全体と、イスラエルの前期青銅器時代の遺跡の地域分布地図の全域、北部の上ガリラヤから北ネゲブのアイン・ベソルとマルハタまで、遺跡や墓で引き続き見つかっている。クファル・モナシュの野原で、考古学的文脈とは関係のない、おそらく前期青銅器時代 I の銅製品の単一の埋蔵品が発見された。^[12]

前期青銅器時代、南レヴァントの金属産業はより専門化され、生産の各部分ごとに別々の場所に組織化され、^{[10]製品はより均質になり、さまざまな材料や生産方法も同様に均質になりました。南レヴァントの金属史で初めて、「}肥沃な三日月地帯」の両側にある2つの主要な帝国中心地（エジプトとメソポタミア）の成長する金属産業との重要な類型的および技術的提携が明らかになりました。前期青銅器時代を通じて、青銅生産の考古冶金学的証拠はなく、この時期に南レヴァントで非合金銅とは対照的に青銅製品は発見されていません。

中期青銅器時代（紀元前3千年紀末～2千年紀中頃）には、数百点の金属製物品が発見されました。銅をヒ素または錫と合金にすることで、より複雑な武器（より長い短剣、剣、複雑な戦斧など）の開発が可能になりました。分析された中期青銅器時代（MBII）の武器はすべて、錫（14%～2% Sn）またはヒ素（4.3%～0.5% As）と合金にした銅で作られていましたが、通常は低濃度で両方の混合物が使われていました。武器の金属特性のこれらの変化は、おそらく主にスクラップの再溶解から作られたトグルピンなどの小さな物体の組成にも反映されています。^[13] 鉛（Pb）は、この時期に、主に戦斧^[14]などの銅ベースの物体の厚い鋳造品の主な合金として大きな役割を果たし始めました。

MBII 銅系遺物の生産における 2 つの主要な合金組成、(1) ヒ素を含む銅と (2) スズを含む銅が検出されているものの、現在まで、特定の合金と特定の種類の物品または異なる時代との目に見えるつながりは確認されていません。両方の合金は、MBII 時代の約 400 年間の初めと後期の類似の物品および埋葬物に見られます。現在のところ、特定の合金の伝統と発見物の空間分布の間にも目に見える相関関係はありません。ヒ素銅とスズ青銅で作られた類似の物品が同じ地理的地域で発見されており、同様の金属組成の同一の物品がパレスチナや上エジプトなどの遠隔地でも発見されています。フィリップ（1995）^{[15]が示した}ジェリコとテル・エル・ダバの全体的な合金パターン曲線の違いは、必ずしも2つの異なる生産センターに関連しているわけではなく、テル・エル・ダバの異なるグループの物品（つまり、スズまたはヒ素で合金化されたより高級な統制武器）と、ジェリコ^[16]のより単純な銅ベースのもの（単純な短剣、ナイフ、トグルピンなど）が混ざった類似の物品、および/または両方の合金がより低レベルで混ざった槍の先のようなタイプを比較した結果である可能性もあります。

異なるタイプの形成における金属組成の調査^{[17] [18] は}、製造モードに関する知識を追加します。物体が厚いほど、鋳造物に意図的に追加された鉛が多くなります。鉛の量が最も多かったのはダックビル斧で、平らなソケットの斧ではそれより少なく、槍や短剣などの薄い刃でははるかに少なく、鋳造後にはるかに多くの加工と焼きなましが行われました。この観察は、MBIIa のダックビル斧とリブ付き短剣 (後者は鉛がはるかに少ない) の制御された合金化とよく一致していますが、槍とは一致しません。それらは主に MBIIa のコンテキストから派生していますが、その組成は制御されておらず、より多様です。制御を許容するレベルと鋳造への投入には関係がある可能性があります。ダックビル斧や平らなソケットの斧、リブ付き短剣などのより複雑なタイプは、通常、ステアタイト製の 2 ピースの密閉型でよく彫刻された鋳型で鋳造されます。^[17] 一方、槍先やナイフ、ノミの先などのより単純な道具など、あまり管理されていない合金タイプのものは、主に開いた、比較的粗く彫られた石灰岩の鋳型で鋳造されました。

後期青銅器時代（紀元前2千年紀後半）の金属工芸品が数百点発見されました。刃物約200点、金属製容器140点、作業道具、小さな矢じり、装飾品などです。分析された刃物はすべて錫青銅製で^[19]、その他の銅製の物品のほとんどは錫青銅合金か、金属に不純物として錫が含まれています。

この段階では、地中海沿岸全域と、主にトルコ南岸沖の海底に沈んだ数隻の難破船から、大量の銅と錫のインゴット（すなわち、紀元前14世紀のウルブルンの難破船の積荷1つに10トンの銅と3トンの錫のインゴットが含まれていた）が発見された。 ^[20]当時のカナンでは、地元のカナン人の金属コレクションの他に、キプロス、エジプト、シリア、メソポタミアのタイプの青銅製品が発見された。^{[19] [21] [22]}これらはすべて基本的に錫青銅で作られていた。鎌刃の剣や鋳柄の短剣などの「威信」のある物品は高品質の（重量比11～13%）錫で合金化されていたが、よりシンプルでおそらくより安価な物品は金属中の錫のレベルが低かった。

銅および銅をベースとした金属は、鉄器時代の初期（紀元前2千年紀末～紀元前1千年紀初頭）にも引き続き主要な金属として使われた。青銅くずの再溶解（主にV字型の粘土製るつぼ、鉱滓、粘土製羽口）は継続され、金属生産の残骸でいっぱいの焚き火の構造物が、イスラエルのいくつかの遺跡で発見された。これらの遺跡は、主にペリシテ人と海の民の居住地と関連があり、現在のテルアビブとハイファの間にある北シャロン海岸（イスラエル北部）の例としては、テル・カシル、テル・ゲリサ、テル・ドル、テル・ダンがある^[23] 。金属鉄が道具や武器の卑金属として主要な役割を果たすようになったのは、 鉄器時代の後期になってから^{[24]になってからである。}

テル・ドールの開放型工業地帯Gの金属、冶金遺物のXRF分析と考古学的堆積物のFTIR + XRF分析^[25]により、後期青銅器時代末期から鉄器時代の金属加工の正確な場所を特定することができました。また、おそらく開放型の暖炉で青銅を再溶解する作業が行われたと思われる火工技術イベントを部分的に再現することができました。^[26]数千年が経過した後でも、金属加工エリアのすぐ近くの灰、木炭、方解石、焼けた地面には、周囲の考古学的地層よりも大幅に高い銅の値（約0.05重量% Cu）が残っていました。

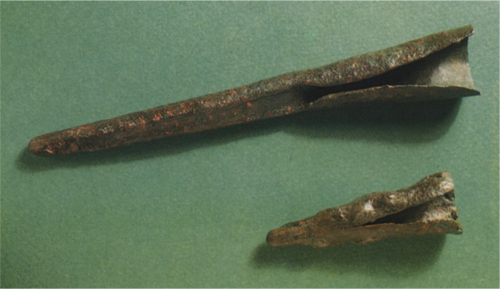

鉄器時代 II および III とペルシャ時代 (紀元前 1 千年紀前半) には、増え続ける鉄製品の横に銅製の物品が引き続き存在していました。小さな舌状の棒の塊や宝石の破片が入った銀の埋蔵品は、イスラエルだけでなく地中海全域の考古学的文脈でますます一般的になってきました。^[27]同様の現象はペルシャ時代のイスラエル沿岸で明らかで、銅や銅製の物品が比較的大量に発見され^[28]、地中海全域の他の遺跡でも同様の現象が見られました。基本的なフェニキアの金属「キット」と定義できるものは、主に錫青銅で作られ、時にはヒ素や鉛が使用され、鋳放しのまま残された「イラン・スキタイ」形状の 3 つの翼とソケットのある矢じりと、良質の (7 wt%～12 wt% Sn) 錫青銅と鉛 (最大 17 wt% Pb) で作られた「手」のような装飾のあるフィブラで構成されています。鋳造後に機械加工が施され、針バネが腓骨本体に固定される部分には徹底的な最終冷間加工が施された。沿岸の遺跡で発見された長い非合金銅の釘や船体の一部が、マアガン・ミカエルの難破船で発見された。^[29]
