NEMAコネクタ

NEMA コネクタは、北米およびその他の国でAC主電源に使用される電源プラグとソケットで、米国電気工業会が定めた規格を採用しています。NEMA 配線デバイスは、定格電流が 15 ～ 60アンペア(A)、定格電圧が 125 ～ 600ボルト(V) で製造されています。コンタクト ブレードの幅、形状、方向、寸法のさまざまな組み合わせにより、電圧、電流容量、接地システムの組み合わせごとに固有の、互換性のないコネクタが作成されます。

NEMA 1-15P（2極、アースなし）およびNEMA 5-15P（2極、アースピン付き）プラグは一般的な家庭用電気機器に使用されており、NEMA 5-15Rは米国およびカナダ（CSA C22.2 No. 42 ^[1]）、メキシコ（NMX-J-163-ANCE）、日本（JIS C 8303）の関連国家規格で使用されている標準的な15アンペアの電気コンセントです。

その他のプラグおよびレセプタクル タイプは、特殊な目的または高負荷用途向けです。

電気コネクタの寸法規格はANSI/NEMA WD-6であり、NEMAのウェブサイトから入手できます。^[2]

電化が始まった頃、住宅での使用はほぼ照明のみで、部屋には通常中央にコンセントが 1 つしかありませんでした。トーマス・エジソンは、電球とともに1880 年代初頭にエジソン スクリューを開発し、1881 年に特許を取得しました。 ^[3]エジソン スクリューは非常に成功し、すぐに電気接続の最初の事実上の標準となりました。 ^[4] 1900 年代初頭には、テーブル ランプやフロア ランプの人気が高まり、二次接続用に壁にソケットが取り付けられました。ネジ式コネクタの大きな欠点の 1 つは、レセプタクルに接続した後、コードが必然的にねじれてしまうことでした。

1903 年、ハーベイ ハッベルは、電球ソケット アダプタとプラグ、また独立型レセプタクルで米国特許 774,250 を申請しました。アダプタは電球ソケットにねじ込まれ、プラグを便利に取り付けられるように 2 つの穴がある平らな面が残っていました。同じ特許には、同じプラグを受け入れることができる壁取り付け式レセプタクルの 2 番目の設計があり、これが米国で特許を取得した最初のソケットとプラグの設計となりました。1904 年後半、彼は設計を平らなブレードに変更し (この設計は後に NEMA 2 シリーズに組み込まれました)、米国特許 774,251 を申請しました 。これらの特許は両方とも 1904 年 11 月に付与されました。

1910 年、ハッベルは人気のフラット ブレード設計の改良に取り組み、 1912 年に米国特許 1,064,833 を取得しました。新しい設計では、ブレードが平行になり、よりコンパクトな設計となり、製造が容易になりました。この設計は 1915 年に再度改良され、米国特許 1,180,648に基づいて極性プラグが導入されました。その後数年間で NEMA 1-15 へと進化したフラット ブレード プラグが誕生しました。

ハッベルのシステムに加えて、多種多様なプラグとレセプタクルが流通しており、その中にはハッベルのものと互換性のあるものもあれば、そうでないものもあったことは注目に値する。1919年、ハッベルは他のメーカーがハッベルが使用した寸法のレセプタクルとプラグを製造するのを阻止しようとしたが、失敗した。裁判記録^[5]には、裁判所に提出された証拠に基づいて、1919年以前の米国における技術の発展に関する包括的なレビューが含まれている。分離可能なプラグは、ハッベルの1904年の設計より10年以上前から利用可能であった。

1926年、全米電気製造者協会（NEMA）は、電力クラブと電気用品製造者協会^[6]の合併により設立され、全国レベルで電気部門の製造会社を代表するようになりました。NEMAは企業間の標準化のためのフォーラムを提供しましたが、NEMAがコンセントとプラグの規格を発行し始めたのは1940年代になってからで、英国^{[7] 、フランス[ 8} ] 、ドイツよりもかなり遅れていました。NEMAは製造者間のフォーラムであり政府機関ではなかったため、決定はすべてそのメンバーによって徹底的に議論され、合意されなければならず、標準化プロセスが大幅に遅れました。

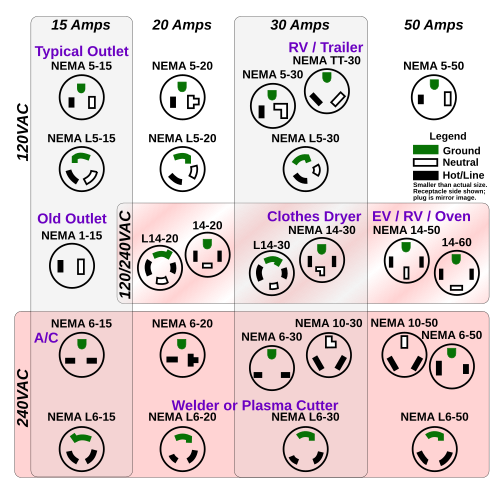

NEMA コネクタは、次の英数字コードに従って命名されます。

(接頭辞 L はロック) 数字 - 数字 (接尾辞 R はレセプタクル、P はプラグ)。

NEMA コネクタには、ストレートブレードとロックの 2 つの基本的な分類があります。金属製の導電性ブレードは、非公式にはプロング( 3 ピン プラグなど) と呼ばれることがよくあります。先頭に「L」が付いている番号は、湾曲ブレードのツイストロック コネクタです。ツイストロック タイプは、偶発的な切断に対する保護を強化する必要がある重工業および商業機器に使用されます。

ハイフンの前の数字は、極（電流を流す端子）の数とそれに接続されている電線の数、電圧、単相または三相電力を表します。^{[引用が必要]}接地端子付きのコネクタには、極よりも多くの電線があります。2 極、3 線、または 4 極、5 線などです。接地されていないデバイスは、2 極、2 線、3 極、3 線などです。^{[引用が必要]}

ハイフンの後の数字は、デバイスの電流定格（アンペア単位）です。この数字の後に、レセプタクル（ソケット）を示す文字「R」またはプラグ（プラグ）を示す文字「P」が続きます。

たとえば、5-15R は、15 A 定格の一般的な 125 V 2 極 3 線レセプタクルです。L5-15R は、同じ電気定格を共有していますが、ロック設計であり、ストレートブレード 5-15 設計とは物理的に互換性がありません。5-30R は、同じ 2 極 3 線構成で 125 V 定格ですが、定格は 30 A です。

NEMA 規格には非接地デバイスの種類がいくつか記載されていますが、現在広く使用されているのはそのうちの 3 つだけです。これらは、1960 年代以前に建設された何百万もの建物で現在も使用されている 2 極の 1-15 と、3 極の 10-30 および 10-50 です。

この命名法に従わない他のタイプの NEMA コネクタには、ML シリーズ (小型であることから「ミゼット ロック」コネクタと呼ばれる)、TT (旅行用トレーラーやその他のレクリエーション用車両を外部電源に接続するためのもの)、SS シリーズ (ボートを陸上電源に接続するための「船舶対陸上」コネクタ)、および FSL シリーズ (軍事および航空機の用途で使用) などがあります。

一部のNEMAプラグの電源（非接地）ブレードの端近くにある小さな穴は、製造上の便宜のために使用されています。存在する場合は、指定された直径と位置でなければなりません。^[2]これらの穴に合う小さな特殊な南京錠があり、ロックされたプラグが電源コンセントに挿入されるのを物理的に防ぐことで、危険な機器を「ロックアウト」できます。少なくとも1949年以来、これらの穴を使用して対応するラッチまたはロック機構を使用してコンセントスロット内の突起を保持するコンセントデバイスも多数発明されています。^[9]

NEMA コネクタのブレードは、寸法規格内で次のように識別されます。「G」は接地導体、「W」は (接地された) 中性導体、「X」、「Y」、「Z」は「ホット」ライン導体です。単相コネクタには、「X」で識別される 1 つの端子のみ、または「X」と「Y」の 2 つの端子があります。3 相コネクタでは、「X」、「Y」、「Z」が使用されます。^[2]

隙間があり、プラグが露出している設計に対して批判が向けられてきた^{[誰から？ ]} 。この安全上の欠陥は、2020年1月にインターネット上で起きた「アウトレットチャレンジ」と呼ばれる現象で悪用され、導電性の物質（通常は硬貨やペーパークリップ）が隙間に落とされて電気火花が発生し、ウェストフォードアカデミーの建物が避難する事態にまで至ったことがある。^{[10] [11] [12]}

NEMA 非ロック コネクタはすべて、さまざまな平らな形状や折り畳み形状のブレードを使用しています (接地コネクタに使用される丸いピンを除く)。プラグは、プラグ本体を引っ張ることでレセプタクルから取り外すことができます。これらのコネクタ ファミリは、異なるタイプのコネクタが誤って相互接続されないように設計されています。

NEMA 壁コンセントは、どの向きでも取り付けられます。NEMA、米国電気工事規定、カナダ電気工事規定のいずれも推奨される向きを指定していませんが、全米電気工事業者協会の全国電気設備基準(NECA 130-2010) では、アースの推奨位置は上であると指定しています。コンセントのアース ブレードが下側にある場合、ニュートラル ブレードは左上に、ホット ブレードは右上にあります。以下の説明はすべてこの向きを前提としています (つまり、120 V コンセント バージョンでは時計回りの順序はアース、ニュートラル、ホット、プラグ バージョンでは反時計回りです)。

この「2 ピン」設計は、2 つの平らで平行な非共面ブレードとスロットを備えており、北米のほとんどの地域と南米東海岸で、ランプ、時計、ラジオ、充電器などの家電製品、および接地 (アース) を必要としない その他の二重絶縁小型家電製品に使用されています。

すべての NEMA 1 デバイスは、最大定格 125 V の 2 線式非接地デバイス (ホット ニュートラル) です。1-15P プラグには、幅1 ⁄ 4インチ (6.4 mm)、厚さ 0.06 インチ (1.5 mm)、長さ5 ⁄ 8～23 ⁄ 32インチ (15.9 ～ 18.3 mm) の 2 つの平行平らなブレードがあり、ブレード間の間隔は1 ⁄ 2インチ (12.7 mm) です。

1-15Rコンセントは、1962年以降、米国とカナダの新築物件では禁止されていますが、多くの古い建物に残っており、この旧式のデザインは修理用途に限り今でも利用可能です。1974年1月1日以降、すべての新しい電源コンセントには、接地プラグと非接地プラグの両方を受け入れる接地コンセント（通常は5-15Rまたは5-20R）を使用して、接地接続する必要があります。 ^[13] 旧式のNEMA 1コンセントを交換するには、NEMA 5コンセント用の追加の接地導体を使用して配線し直すか、 2線式非接地構成用の漏電遮断器を備えたNEMA 5コンセント（接地導体が利用できない場合）が必要です。

非接地 NEMA 1 プラグは、その設計の低コストとコンパクトなサイズのため、小型家電製品や電子機器の製造業者によって今でも広く使用されており、最新の接地 NEMA 5 コンセントと上位互換性があります。規格では、二重絶縁デバイスなど、 漏電のリスクが低いために機器が接地を必要としない場合、非接地プラグが許可されています。

古いプラグ設計では、両方のブレードの幅が同じだったので、プラグをどちらの向きでもレセプタクルに挿入できました。1948 年以降に製造されたプラグの多くは極性があります。ニュートラル ブレードの幅は5 ⁄ 16 インチ (7.9 mm) で、ライン ブレードより1 ⁄ 16 インチ (1.6 mm) 広いので、プラグは一方向にしか挿入できません。極性のある 1-15P プラグは、狭いスロットしかない非極性レセプタクルには適合しません。極性のある 1-15P プラグは、ニュートラル ブレード用に同じ幅広のスロットがある 5-15R 接地レセプタクルに適合します。内部で絶縁されたAC アダプタなど、ニュートラルとラインを区別しない一部のデバイスは、依然として非極性の狭いブレードを使用して製造されています。チーター プラグアダプタを使用すると、「3 極」接地 5-15P プラグを非接地 1-15R レセプタクルに接続できます。アダプタには、コンセントのフェースプレートを取り付けるために使用されるカバーネジを介して接地するためのスペードラグが含まれています。これらのアダプタは、特にカナダ全土で、一部の管轄区域では違法です。 ^[14]

1-15R または 1-20R (120 V、15 または 20 A) の旧式コンセントには、1-15P (120 V)、1-20P (120 V)、2-15P (240 V)、または 2-20P (240 V) プラグを機械的に受け入れることができるものがあります。これらのコンセントは、通常、古い住宅に見られ、現在の NEC コードでは設置が許可されていません。これらの旧式コンセントは、アースがないことに加え、接続されたデバイスが過熱し、間違った電圧用に設計されたデバイスが接続された場合に火災の危険を引き起こす可能性があります。これらの問題のあるコンセントは、アースがないこと、およびコンセント面の両方の開口部が横向きの T 字型の開口部であり、面の垂直中心線で鏡像になっているように見えることから簡単に識別できます。電圧の不一致の潜在的な危険性があるため、可能な限りこれらのコンセントを交換する必要があります。地域の規則によっては、「修理」が承認された非接地コンセントに交換するだけで十分な場合があります。

日本の狭い絶縁面を持つプラグとソケットは、外観も動作も物理的にもNEMA 1-15と同じであり、このような非接地コンセントは日本ではまだ一般的です（ただし、接地された5-15Rと5-20Rのコンセントは徐々に普及しつつあります）。日本のシステムでは、プラグハウジングのより厳しい寸法要件、異なるマーキング要件、およびMETIまたはJISによる必須のテストと承認が組み込まれています。^[15]

NEMA 規格には、1-15P、1-20P、1-30P プラグと 1-15R レセプタクルがあります。1-20P と 1-30P は対応する NEMA 5 レセプタクルと嵌合できるため、1-20R と 1-30R レセプタクルはありません。

•
  非極性 1-15P プラグには 2 つの同一のブレードがあります。
•
  極性付き 1-15P プラグでは 1 つのブレードが広くなります。
•
  非極性NEMA 1-15Pに適合するプラグピンを内蔵したACアダプタ
•
  保護面が広い新しい NEMA 1-15 プラグ (右中央) は安全上の利点があります。電気玩具用プラグ (右) や非常に初期のプラグ (左) は、電気接点に触れないように保護面が著しく広くなっています。
•
  1932 年の NEMA 1 コード。電気接点に触れないように広い保護面を備えています。
•
  洗濯機用アース付き日本製コンセント
•
  エアコン用で、アース端子付きの最も狭いソケット面を持つ日本製のソケット

NEMA 2デバイスはすべて、最大250V定格の2線式非接地デバイス（ホット-ホット）です。2-15、2-20、2-30の規格は存在しますが、このシリーズは廃止されており、Hubbellのみが2-20デバイス（修理用）を現在も製造しています。^[16]

このシリーズのデバイスは、277 ボルト、2 線式、非接地デバイス用に指定されています。NEMA によると、これは「将来の構成用に予約」されているため、このシリーズの設計は存在せず、デバイスも製造されていません。^{[引用が必要]}

このシリーズのデバイスは、600 ボルト、2 線式、非接地デバイス用に指定されています。NEMA 3 シリーズと同様に、これは「将来の構成用に予約」されており、このシリーズの設計は存在せず、デバイスも製造されていません。^{[引用が必要]}

すべての NEMA 5 デバイスは、最大 125 V 定格の 3 線式接地デバイス (ホット - ニュートラル - アース) で、5-15、5-20、5-30 はそれぞれ 1-15、1-20、1-30 の接地バージョンです。追加されているのは、直径3 ⁄ 16インチ (4.8 mm) の丸型または U 字型の接地ピンで、電源ブレードより1 ⁄ 8 インチ (3.2 mm) 長く (そのため、電源を接続する前にデバイスを接地します)、電源ブレードから端から端まで1 ⁄ 4 インチ (6.4 mm)、中心から中心まで15 ⁄ 32 インチ (11.9 mm) 離れています。

5-15Pプラグと比較すると、5-20Pプラグはニュートラルブレードが90°回転し、内側のエッジがホットブレードから約1⁄2 インチ（12.7 mm）になるようにシフトされています。5-20RレセプタクルにはT字型のニュートラル穴があり、5-15Pプラグと5-20Pプラグの両方を受け入れます。5-20Rレセプタクルの許容される代替バージョンには、5-20Pプラグのみを受け入れる長方形のスロットがあります。5-30と5-50は物理的に大きく、電源ピンの間隔は1インチ（25.4 mm）です。5-30にはL字型のニュートラルブレードもあります。[ 17 ^]ツイストロックプラグは通常、高電流アプリケーションで使用されるため、これらの大きなサイズは一般的ではありません。

5-15P プラグのニュートラル ブレードは、アース ピンによって極性が強制されるため、必ずしもライン ブレードよりも幅が広くなるわけではありません。

国際電気安全財団は、「3極プラグを2極コンセントに取り付ける場合、アースピン（3番目のピン）を絶対に取り外さないでください」と述べています。^{[18]アース接続が壊れる危険性に加えて、1-15Rコンセントまたは}延長コードに取り付けるためにアースピンを取り外すと、活線と中性線の極性が失われる可能性があります。

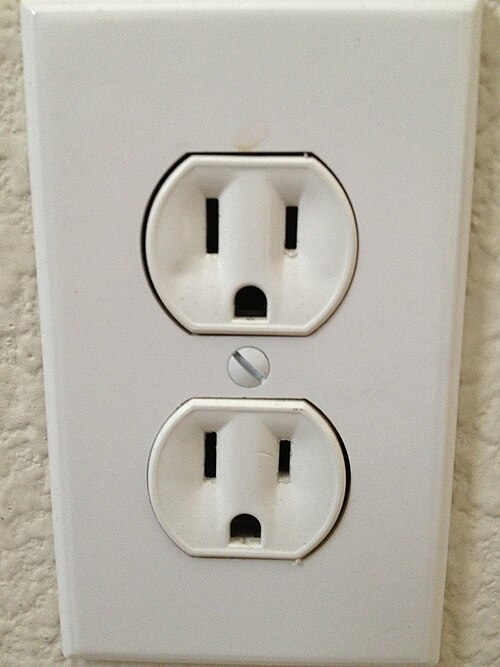

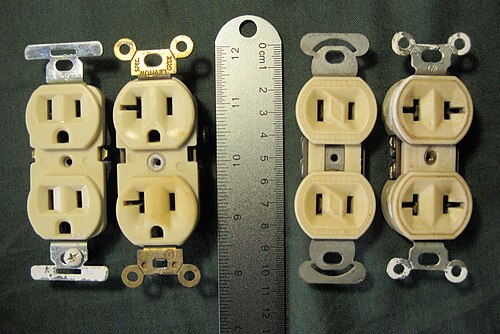

5-15R と 5-20R は、20 世紀半ば以降に建てられた北米の建物で最も一般的な電気コンセントです。通常は二重構成で設置されます。2 つのコンセントが共通の回路を共有する場合もあれば、それぞれ別々に配線され、スイッチに接続される場合もあります。

2013年11月現在、米国50州のうち46州^{[19][アップデート]}とカナダ全土では、新築住宅にいたずら防止コンセントの設置が義務付けられています。これにより、ソケットに挿入された鍵やペーパークリップなどの物体による接触を防止します。^[20]これは、ホットブレードとニュートラルブレードを同時に挿入して、スロットを塞いでいる小さなドアを解除する必要があるインターロック機構によって実現されています。接地スロットはドアで塞がれません。

映画や劇場の舞台照明では、このコネクタは非公式にはPBG ( Parallel Blade with Ground )、U-ground、Edison 、または一般的な製造業者の名前であるHubbellと呼ばれることがあります。 ^[21] (「Hubbell」という名前は、会社、業界、および用途に応じていくつかの異なるコネクタがこの名前を共有しているため、混乱を招く可能性があります。) 映画やテレビ制作業界では、このタイプのコネクタ (通常は 12 AWG または 10 AWG ワイヤを使用) ^[22]を使用する延長コードは「スティンガー」と呼ばれます。^[要出典]一般的に、照明技術者はこれらの延長コードを使用して、定格 2,000 ワット以下の照明に電力を供給します。^[23]

国際的には、NEMA 5-15PプラグとNEMA 5-15Rレセプタクルは、国際電気標準会議のIEC 60906-2規格IEC家庭用および類似用途のプラグおよびソケットコンセントの基準となっています。パート2：15A 125V acおよび20A 125V acのプラグおよびソケットコンセント^[24]

すべての NEMA 6 デバイスは、208 V および 240 V 回路に使用され、最大定格 250 V の 3 線式接地デバイス (ホット - ホット - グランド) です。6-15、6-20、6-30 は、それぞれ 2-15、2-20、2-30 の接地バージョンです。6-15 は 5-15 に似ていますが、 中心間の間隔が23 ⁄ 32インチ (18.3 mm) の、同一直線上の水平ピンを備えています。 20 A プラグには、90° 回転したブレード (2-15 または 5-15 プラグの「ライン」ブレードとは反対側のブレード。これにより、異なる電圧を使用するコンセントにプラグが誤って挿入されるのを防ぎます) があり、6-20R レセプタクルには、6-15P プラグと 6-20P プラグの両方を受け入れるための T 字型の穴があります (5-20R レセプタクルが 5-15P プラグと 5-20P プラグを受け入れるのと同様)。50 A (および 5-50) レセプタクルは、5-15 A の大型版のように見えます。6-15R および 6-20R レセプタクルは通常、「工業用」または「商用」グレードの 5-15R および 5-20R レセプタクルと同じ組み立てラインで製造され、4 つのレセプタクルすべてが、さまざまなフェースプレートの後ろにある同じ「トリプル ワイプ」T コンタクトを共有しています。レセプタクルに接着されたフェースプレートによって、レセプタクルの最終的な構成が決まります。^{[引用が必要]}

NEMA 6 デバイスは 250 V と指定されていますが、建物にそれぞれ三相電源または分相電源があるかどうかに応じて、208 V または 240 V の回路に使用できます。多くのホテルやモーテルの客室に見られる NEMA 6-20R または 6-30R は、通常、分相または 2 相の三相 208 V で供給されます。

高電流のコンセントは珍しく、L6-30などのツイストロック式プラグや直接配線の方が一般的です。一般的に、6シリーズのロックなしプラグは、大型ルームエアコンや業務用厨房機器などの機器に使用されます。家庭用アーク溶接機でも6-50が使用されることがあります。^[25]単相6-50は、農場のサイロアンローダーでよく使用され、最長200フィート（61メートル）の6ゲージフレキシブル電源コードと一緒に使用されます。6-50コンセントは、短いコードで充電ステーションから最大32または40アンペアで電気自動車を充電します。これは、4番目のピンニュートラルが現在電気自動車の充電に使用されていない、より汎用性の高い14-50と同じです。^[26]

NEMA 7 デバイスは、定格 277 V の 3 線/ピン (ホット、ニュートラル、アース) コネクタです。15 A 7-15 プラグには、タイプ I プラグのクロウフット電流搬送ピンがありますが、U 字型のアース ピンが付いています。7-20 バージョンには、拡大されたライン/ホット ピンが付いています。7-30 は直径の大きいコネクタで、L 字型のニュートラルが付いています。一方、7-50 には、ホットと比較して拡大されたニュートラル ピンが付いています。

NEMA 8 デバイスは、480 ボルトの 3 線 2 極接地デバイスとして指定されています。NEMA によると、これは「将来の構成用に予約」されているため、このシリーズの設計は存在せず、デバイスも製造されていません。

NEMA 9 デバイスは、600 ボルトの 3 線 2 極接地デバイスとして指定されています。NEMA によると、これは「将来の構成用に予約」されているため、このシリーズの設計は存在せず、デバイスも製造されていません。

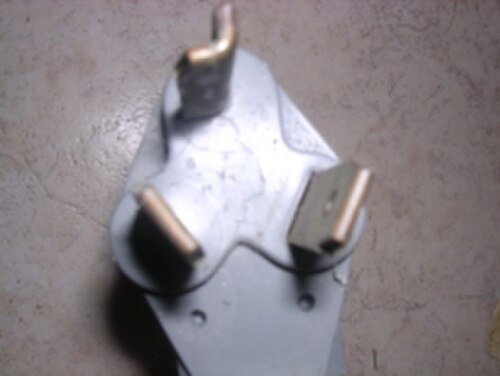

NEMA 10 コネクタは、現在では廃止されたタイプですが、米国では高出力電気衣類乾燥機、キッチンレンジ、その他の高出力機器での使用が一般的でした。これらの用途では、NEMA 10 機器の代わりに NEMA 14-30R および -50R コネクタが一般的に使用されています。NEMA 10 は 125/250 V 非接地 (ホット-ホット-ニュートラル) に分類され、機器のフレームを間接的にニュートラルに接地する方法で使用するように設計されています。これは、米国電気工事規程に個別の安全接地の要件が組み込まれる前に一般的でした。

一般的に使用されている 10-30 および 10-50 プラグでは、機器のフレームを、中性ブレードに接続するストラップを介して間接的に接地する必要がありました。安全な操作は、中性導体が回路ブレーカーまたはヒューズ ボックスでシステム アースに接続されていることに依存していました。中性導体が破損したり、切断されたり、高抵抗が生じたりすると、機器のフレームに危険な電圧が流れる可能性があります。現代の慣例では、危険な電圧を迂回させるためだけに、通常の操作中に大きな電流を流さない別の安全接地導体が必要です。

中性線に頼ることは、1947年から1993年版までの国家電気工事規程（1996年版では禁止）の下では、電気レンジや衣類乾燥機の接地方法として合法的だった。北米の乾燥機やレンジには120Vで動作する部品（タイマー、ライト、ファンなど）があるため、間接的に接地に使われる中性線にも、故障していない状態でも電流が流れることになる。これは現代の接地方法とは相反するが、このような「旧来の」接地方法は、米国の古い住宅では今でも一般的である。^[27]

NEMA 11 シリーズのデバイスは、3 相 250 ボルト設計の 3 線、3 極、非接地デバイスであり、機器部品は NEMA によって 20 アンペア (11-20)、30 アンペア (11-30)、および 50 アンペア (11-50) デバイス用に指定されています。^{[引用が必要]}

NEMA 12 シリーズ デバイスは、3 相 480 ボルト機器用の 3 線、3 極、非接地デバイスです。NEMA によると、これは「将来の構成用に予約」されているため、このシリーズの設計は存在せず、デバイスも製造されていません。

NEMA 13 シリーズ デバイスは、3 相 600 ボルト機器用の 3 線、3 極、非接地デバイスです。NEMA によると、これは「将来の構成用に予約」されているため、このシリーズの設計は存在せず、デバイスも製造されていません。

これらのソケットとプラグは、定格 15 ～ 60 A の 4 ピン (上記のレセプタクル チャートを参照) の接地デバイス (ホット - ホット - ニュートラル - 接地) です。定格電圧は 250 V です。ストレート ブレード NEMA 14 デバイスのうち、一般的に使用されているのは 14-50 と 14-30 のみで、どちらも電気自動車の家庭での充電に使用できます。14-30 は 30 アンペア (連続 24 アンペア) に制限されており、主に一部の電気衣類乾燥機と一部の電気調理コンロに使用されます。NEMA 14 コネクタは、基本的に上記の古い NEMA 10 コネクタの代替品ですが、専用の接地接続が追加されています。

すべての NEMA 14 デバイスは、2 つのホット、ニュートラル、およびアースを備えており、分相電源で供給される場合は 120 V と 240 V の両方、 3 相電源の場合は 120 V と 208 Vの両方に対応します。14-30 は定格が 30 A で、L 字型のニュートラル ブレードを備えています。14-50 は定格が 50 A で、14-30 コネクタと嵌合しないサイズのストレート ニュートラル ブレードを備えています。

NEMA 14-50デバイスは、大型のレクリエーション車両の「陸上電源」接続に使用されるため、RVパークでよく見られます。また、以前は14-50デバイスを介して移動住宅を公共電力に接続することが一般的でした。新しい用途には、電気自動車の充電があります。 ^[28] 6-50は、中性4番目の突起がない小型のレセプタクルで、240Vのみを提供し、電気自動車の充電ステーションの目的にも使用されます。^[29]

NEMA 15 は、208 V 定格の 3 極および接地コネクタ (相 A、相 B、相 C、接地) です。接地があり中性線のないデルタ 3 相回路用です。ストレート ブレードはすべて 3 相のうちの 1 つを伝送します。^{[引用が必要]}

NEMA 20 シリーズ デバイスは、347/600Y 3 極 4 線式非接地デバイスとして指定されています。NEMA によると、これは「将来の構成用に予約」されているため、このシリーズの設計は存在せず、デバイスも製造されていません。^{[引用が必要]}

NEMA 21 シリーズのデバイスは、3 相 120/208Y 電源用の 3 極プラス中性線 5 線接地デバイスとして指定されています。NEMA によると、NEMA 21 ストレート ブレード デバイスは「将来の構成用に予約」されているため、このシリーズの設計は存在せず、デバイスも製造されていません。ただし、これらのアプリケーション用に指定され、入手可能な 20 アンペアおよび 30 アンペア デバイス用の NEMA L21 シリーズ ロック デバイスがあります。^{[引用が必要]}

NEMA 22 シリーズのデバイスは、3 相 277/480Y 電源用の 3 極プラス中性線 5 線接地デバイスとして指定されています。NEMA によると、NEMA 22 ストレート ブレード デバイスは「将来の構成用に予約」されているため、このシリーズの設計は存在せず、デバイスも製造されていません。ただし、これらのアプリケーション用に指定され、利用可能な 20 アンペアおよび 30 アンペアのデバイス用の NEMA L22 シリーズのロック デバイスがあります。^{[引用が必要]}

NEMA 23 シリーズのデバイスは、3 相 347/600Y 電源用の 3 極プラス中性線 5 線接地デバイスとして指定されています。NEMA によると、NEMA 23 ストレート ブレード デバイスは「将来の構成用に予約」されているため、このシリーズの設計は存在せず、デバイスも製造されていません。ただし、これらのアプリケーション用に指定され、利用可能な 20 アンペアおよび 30 アンペアのデバイス用の NEMA L23 シリーズ ロック デバイスがあります。^{[引用が必要]}

NEMA 24シリーズデバイスは、347V A/C電源用の2極3線式接地デバイスとして指定されています。^[30]

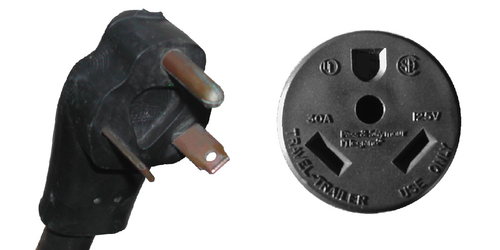

NEMA TT-30 (TT はTravel Trailerの略) コネクタは、120 V 30 A のRV規格 (ホット、ニュートラル、アース) で、RV 30とも呼ばれます。TT-30R レセプタクルは、米国とカナダのほぼすべてのRV パークで一般的に使用されており、1970 年代以降に製造された大型の RV を除くすべての RV は、電源への接続にこのプラグを使用しています。^{[引用が必要]}

このプラグの外観は、定格 240 V の NEMA 10 コネクタと混同されることがあります。しかし、NEMA TT-30 は 120 V デバイスです。ホット ブレードとニュートラル ブレードは、NEMA 10 デバイス (角度はそれぞれ 30° と 60°) とは異なり、垂直から 45°、互いに 90° の角度になっています。また、プラグは NEMA 10 よりわずかに小さく、通常の 5-15P プラグより大きくなっています。アース ピンは、ストレート ブレードの NEMA アース デバイスのものと同様に丸型です。写真を参照すると、向きは NEMA 5 プラグとレセプタクルと同じで、ニュートラル ブレードが右下にあります。

アダプタは、片側に TT-30P プラグ、もう片側に 5-15R または 5-20R レセプタクルが付いています。電源供給コードが RV から取り外し可能な場合は、通常、コードの RV 側で L5-30P が使用されます。^{[引用が必要]}

ツイストロックコネクタは、1938年にハーベイ・ハッベル3世によって発明されました。「ツイストロック」はハッベル社の登録商標のままですが、^{[31] [32]}この用語は、一般的にどの会社が製造したNEMAロックコネクタを指すためにも使用されています。ロックコネクタは湾曲したブレードを使用します。レセプタクルに押し込むと、プラグがねじられ、回転したブレードがレセプタクルにラッチします。プラグのラッチを解除するには、回転を逆にします。ロックカップリングは、振動や偶発的な衝撃によりロックされていないコネクタが外れる可能性がある商業および産業環境で、より信頼性の高い接続を実現します。

ロックコネクタには、さまざまな標準化された構成があり、名称に「ロック」を表す「L」が含まれている点を除いて、同じ一般的な命名規則に従います。ロックコネクタは、異なる電圧と電流定格が誤って相互接続されないように設計されています。^[33]特定のタイプが多数存在しますが、以下にいくつかを示します。その他のタイプには、ボート用の特殊用途コネクタ、航空機に使用されるような 400 Hz 回路、直流アプリケーションなどがあります。

ツイストロック コネクタの明らかな欠点の 1 つは、ケーブルが誤って強く引っ張られた場合に、プラグがレセプタクルから抜けるのではなく、露出した導体がプラグから抜けて、回路が通電している場合は危険なショートや感電の危険を引き起こす可能性があることです。ほとんどの場合、この問題は、コネクタに堅牢な一体型ストレイン リリーフが備わっていることで解決されます。

MLシリーズの「ミゼットロック」コネクタは、より大きなロックコネクタが適合しない15Aアプリケーション向けです。 ^[34]

• ML-1 コネクタは 2 極、接地なし、定格 125 V です。
• ML-2 コネクタは、接地付きの 2 極で、定格は 125 V です。
• ML-3 コネクタは、定格 125/250 V の 3 極非接地 (ホット-ニュートラル-ホット) 用です。

SS シリーズの「船舶から陸上」コネクタは、50 A の海洋陸上電源アプリケーション向けです。

• SS1-50 コネクタは、接地付きの 2 極で、定格は 125 V です。
• SS2-50 コネクタは、125/250 V 定格の 3 極アース (ホット-ニュートラル-ホット) コネクタです。

NEMA L1 シリーズのデバイスは、125 ボルト単相用の単極プラス中性線、2 線式、非接地デバイスです。15 アンペア デバイス (L1-15) 用の設計とデバイスが存在します。

NEMA L2 シリーズ デバイスは、250 ボルト単相用の 2 極 2 線式非接地デバイスです。20 アンペア デバイス (L2-20) 用の設計とデバイスが存在します。

これらのデバイスは、ストレートブレード NEMA 3 および 4 ファミリに類似した 277 ボルトおよび 600 ボルトの 2 極 2 線式の非接地デバイス用でしたが、NEMA によって指定されたことはありませんでした。

NEMA L5 コネクタは、125 V 定格の 2 極およびアース ロック コネクタのシリーズです。L5-30R コンセントは、停泊中のボートに電力を供給するマリーナでよく見られます。また、一部の RV にも陸上電源に接続するために使用されています。米国の RV は 120 V 30 A または 240 V 50 A サービスに対応しており、コードを使用してキャンプ場のコンセントに接続します。通常、電源台座には 120 V 30 A (TT30R)、240 V 50 A (14-50R)、または 120 V 15/20 A (5-20R) サービスを提供するコンセントが 1 つ以上あります。コードの RV 側では、電圧と電流に適したロック付きコンセントが使用され、台座に接続する側ではロックなしのプラグが使用されています。

NEMA L6 コネクタの定格電圧は最大 250 ボルトです。このコネクタは、相構成に応じて公称電源電圧が 208 ボルトまたは 240 ボルトの 2 極 3 線式、ライン-ライン-アース (またはホット-ホット-アース) 回路用です。L6 コネクタはニュートラル接続を提供しません。

L6-20 コネクタは最大 20 アンペアを供給し、情報技術分野で使用される配電ユニット (PDU) によく使用されます。これらのコネクタは、サーバー ルームやデータ センターでよく見られ、サーバー、バックアップ システム、UPSユニットなどの機器に電力を供給するために使用されます。

L6-30 コネクタは最大 30 アンペアを供給し、重工業分野でよく使用されます。たとえば、産業機器や大型電動工具が一般的に使用されている溶接機やその他の製造機械などです。

NEMA L7 は、定格電圧 277 V の 2 極接地コネクタです。通常、これらのコネクタは商業用または工業用の照明回路、特にメタルハライド ランプがよく使用される回路で使用されます。

NEMA L8 は、定格 480 V の 2 極および接地コネクタです。3 線式のホット-ホット-接地回路を対象としています。

NEMA L9 は、定格電圧 600 V の 2 極および接地コネクタです。3 線式のホット-ホット-接地回路用です。

NEMA L10 シリーズ デバイスは、125/250 ボルト単相用の 2 極プラス中性線、3 線式、非接地デバイスです。これらは接地がないため廃止されていますが、L10-20 および L10-30 デバイスは NEMA によって指定されており、市販されています。

NEMA L11 シリーズ デバイスは、3 相 250 ボルト デバイス用の 3 極、3 線、非接地デバイスです。15 アンペア (L11-15)、20 アンペア (L11-20)、および 30 アンペア (L11-30) デバイスの設計が存在し、L11-20 および L11-30 デバイスは少なくとも 1 つのメーカー (Bryant Electric) から市販されています。

NEMA L12 シリーズ デバイスは、3 相 480 ボルト デバイス用の 3 極、3 線、非接地デバイスです。20 アンペア (L12-20) および 30 アンペア (L12-30) デバイスの設計が存在し、L12-20 および L12-30 デバイスは少なくとも 1 つのメーカー (Bryant Electric) から市販されています。

NEMA L13 シリーズ デバイスは、3 相 600 ボルト デバイス用の 3 極、3 線、非接地デバイスです。30 アンペア (L13-30) デバイスの設計が存在し、L13-30 デバイスは少なくとも 1 つのメーカー (Bryant Electric) から市販されています。

NEMA L14 は、定格 125/250 V の 3 極および接地コネクタです。公称電源電圧がホットツーホットで 240 または 208 V、ホットツーニュートラルで 120 V の 3 極、4 線式のホット-ホット-ニュートラル-接地回路を対象としています。

これらのコネクタは、家庭用バックアップ発電機や、大型オーディオ システムのパワー アンプのラックでよく使用されます。

NEMA L15 は、定格電圧 250 V の 3 極および接地コネクタです。3 相回路用です。

NEMA L16 は、定格電圧 480 V の 3 極および接地コネクタです。3 相回路用です。

NEMA L17 は、定格電圧 600 V の 3 極および接地コネクタです。3 相回路用です。

NEMA L18 は、定格 120/208 V の 4 極非接地コネクタです。Y 字型 3 相回路用です。

NEMA L19 シリーズ デバイスは、3 相 277/480 ボルト デバイス用の 3 極 4 線式非接地デバイスです。20 アンペア (L19-20) および 30 アンペア (L19-30) デバイスの設計が存在し、L19-20 および L19-30 デバイスは少なくとも 1 つのメーカー (Bryant Electric) から市販されています。

NEMA L20 シリーズ デバイスは、3 相 347/600 ボルト デバイス用の 3 極 4 線式非接地デバイスです。20 アンペア (L12-20) および 30 アンペア (L20-30) デバイスの設計が存在し、L20-20 および L20-30 デバイスは少なくとも 1 つのメーカー (Bryant Electric) から市販されています。

NEMA L21 は、120/208 V 定格の 4 極および接地コネクタです。中性線と接地線の両方を備えた Y 字型 3 相回路用です。中央のピンは接地線で、タブ上の直角のブレードは中性線です。これらのコネクタは、ライブ イベントの配電でよく使用されます。多くのイベント制作会社は、フィーダー ケーブル用のカムロック コネクタと、ストリンガー ボックスを使用して 3 つの個別の 120 V 回路に分岐できる 12 個以上の L21-30 コネクタを備えた配電器を使用しています。^{[引用が必要]}

NEMA L22 は、定格電圧 277/480 V の 4 極および接地コネクタです。中性線と接地線の両方を備えた Y 字型 3 相回路用です。中央のピンは接地線で、タブ上の直角のブレードは中性線です。

NEMA L23 は、定格 347/600 V の 4 極および接地コネクタです。ニュートラルと接地の両方を備えた Y 字型 3 相回路を対象としています。中央のピンは接地で、タブ上の直角のブレードはニュートラルです。

時間の経過とともに、米国とカナダの電気規格では、特定の感電の危険性に対処するために、基本的なNEMA 5-15Rおよび5-20R構成に追加の安全機能を要求するようになりました。以下に挙げる安全機能は相互に排他的ではありません。たとえば、改ざん防止機能付きGFCIレセプタクルが利用可能です。^[35]

これらのバージョンの5-15Rまたは5-20Rコンセントは残留電流装置であり、「テスト」ボタンと「リセット」ボタン（およびベンダーの設計に応じて通常オンまたは通常オフのインジケータライト）を備えています。米国とカナダでは、屋外コンセント、浴室、キッチン、地下室、床下など、湿気の多い場所のコンセントにはGFCI保護が必要です。これは、コンセント自体に保護を提供するための便利な方法です。^[36]

これらの安全装置は、活線と中性線に流れる電流を比較して動作し、その差が 4 ～ 6ミリアンペアを超えると回路を切断します。 単一のレセプタクルを設置する方が、回路ブレーカーにこの GFCI 保護を設けるよりも安価で便利な場合が多くあります。 さらに、使用場所から遠く離れたリモート回路ブレーカー パネルにあるトリップした GFCI と比較して、トリップした GFCI レセプタクルの方が簡単に気付いてリセットできます。

ほとんどの電流遮断装置と同様に、GFCI レセプタクルは、オプションで追加の「下流」コンセントに電力を供給するように配線できます。回路に 1 つの GFCI レセプタクルを正しく設置すると、そこから電力を受け取るすべてのプラグ、ライト、スイッチ、配線を保護できます。これにより、分岐回路が湿気の多い場所と乾燥した場所の間でデイジー チェーン接続されることが多かった古い設備を、コスト効率よく改造できます。GFCI レセプタクルは、湿気や腐食から保護された屋内に設置でき、同時に下流に配線された屋外レセプタクルを保護します。

GFCIは電動工具のコンセントや、子供がコンセントに導電性の物体を挿入する可能性のある場所にも推奨されます。^[36]

2008年版の米国電気規格^[37]と2009年版のカナダ電気規格^[38] から、子供の感電の危険に対処するため、改ざん防止機能付きコンセントを新築または改築住宅のほぼすべての場所に設置することが義務付けられました。NFPAが引用した統計によると、この規格変更により、米国で平均的な75個のコンセントを備えた住宅を建設する場合のコストはわずか40ドルしか増加しません。^[要出典]

この安全対策により、子供がコンセントに導電性の物体を1つ挿入しようとしたときに受ける感電の危険性が軽減されます。通常の2枚刃の電気プラグを挿入すると、コンセントの両側に同時に圧力がかかり、内部のバネ仕掛けのシャッターが開きますが、異物はシャッターが開かず、通電中の電気接点に接触できません。^[39]しかし、2つの物体を同時に挿入すると、この装置を破ることができます。この欠点はあるものの、このいたずら防止コンセントは、各コンセントに個別に取り付ける必要がある保護用のプラスチック製コンセントキャップ（取り外すと窒息の危険があります）や、子供が簡単に破ることを覚えてしまうスライドカバーよりも優れています。^[37]

2014 年に国家電気工事規程が改訂され、改造、拡張、交換用コンセント、または新築時に従来の回路ブレーカーの代わりにコンセント分岐回路 (OBC) アーク故障回路遮断器 (AFCI) コンセントを使用することが規定されました。AFCI コンセントは、本来は主回路保護装置を作動させるのに十分な電流を引き出せない可能性のあるアーク発生装置 (損傷した電気器具コードなど) への電力を遮断することで、潜在的に危険なアーク発生状態 (並列アークおよび直列アーク) に関連する危険性を軽減します。

AFCI 保護は、2014 年のコードにより、住宅のファミリー ルーム、ダイニング ルーム、リビング ルーム、キッチン、応接室、書斎、寝室、洗濯室、サンルーム、娯楽室、クローゼット、廊下などの部屋で義務付けられています。^[要出典] また、寮のユニットでも必須です。AFCI レセプタクルは、局所的なテスト用にデバイスの表面に「テスト」ボタンと「リセット」ボタンがある点で GFCI レセプタクルに似ています。これにより、デバイスがトリップした場合に、住宅所有者がブレーカー パネルまで行く手間が省けます。AFCI ブレーカーとは異なり、AFCI レセプタクルはパネルに関係なく、どの配線システムでも使用できます。^[要出典]分岐回路の最初のレセプタクルとして設置すると、AFCI レセプタクルは分岐回路全体に直列アーク保護を提供できます。また、AFCI レセプタクルの下流の分岐回路に並列アーク保護を提供します。

サージ保護デバイスは、テレビ、コンピューター、スマート家電などの繊細な電子機器に損傷を与える可能性のある、電源ライン上の電圧過渡現象や電気ノイズによるランダムなエネルギー サージを軽減するように設計されています。これらは、120 V、15/20 A のアプリケーションで、シングル、デュプレックス、4 in 1、6 つのレセプタクル構成のサージ保護レセプタクルやサージ保護電源タップなどのさまざまなフォーム ファクタで使用できます。これらのデバイスは、使用ポイント保護を提供し、家全体のサージ保護ネットワークの最後の防御線となります。

耐候性 (WR) コンセントは、耐寒性、耐衝撃性に優れた紫外線耐性絶縁材料で作られており、長期間の風化や酷使にも耐えます。金属部品は耐腐食性が必要です。2008年の米国電気工事規定により、屋外の湿気の多い場所や水気の多い場所では WR コンセントの使用が義務付けられており、テラス、デッキ、プールエリアでは WR コンセントの使用が必須です。^[要出典] WR コンセントには、GFCI や改ざん防止機能など、さまざまなバリエーションがあります。

保護を強化するために、WR レセプタクルは「使用中の特別保護」または「耐候性」カバーで保護する必要があります。^[要出典]これらのカバーは、湿気 (滴りまたは結露)、ほこり、破片、昆虫を寄せ付けないように頑丈に作られており、レセプタクルに簡単にアクセスできるため、電動工具、トリマー、スプリンクラー システム、ポンプで使用できます。

ポータブルエアコンの電源コードの損傷により、多くの電気火災が発生し、年間約350人が死亡しています。^[要出典]これを対策するために、2017年の 米国電気工事規程（NEC）^[40]では、米国で販売されるすべてのポータブルエアコンに、漏電遮断器（LCDI）または漏電遮断器（GFCI）保護装置を電源コードに組み込むことを義務付けています。この装置は、電源プラグと一体化することも、プラグから12インチ以内の別のモジュールにすることもできます。保護装置は、ハウジングに「テスト」ボタンと「リセット」ボタンを備えています。LCDIコードには、導体の周りに細かい金網があり、コードが損傷したり擦り切れたりした場合に導体から金網に漏れる電流を検出する回路があります。プラグは、エアコンの設計に応じて通常の NEMA 5-15、5-20、6-15、6-20、または 6-30 プラグであり、通常は成形設計です。

デバイスの色は、電圧クラスや電源システムを識別するものではありません。色は NEMA 規格で指定されていないため、コンセントの色分けの目的は建物の所有者によって設定され、部屋の装飾に調和するように 5 ～ 15 構成で茶色、アイボリー、白、アーモンド、グレー、または黒のコンセントを選択できます。

ただし、色は NEMA によって標準化されていませんが、一部の業界では、事実上の標準に従って、特定のアプリケーションに色を利用しています。

• 緑の点が付いたコンセントは、いわゆる「病院グレード」の機器です。患者のベッドの場所で病院グレードのコンセントを使用する主な理由は、医療機器や生命維持装置に電源を供給する接続プラグがコンセントから滑り落ちて外れてしまう可能性を最小限に抑えるために、より高い接触張力を備えたコンセントを提供することです。また、このような機器は、住宅や商業目的の配線機器と比較して、電気漏れを制限しながら過酷な使用に耐えられるようにテストされています。^{[引用が必要] [41]}
• UL規格ANSI/UL 498によれば、オレンジ色の三角形が付いたコンセント（任意の色）は、コンセントの接地ピンがコンセントのフレームや配線コンセントボックスとは独立して接地されている絶縁接地（IG）デバイスです。これは、米国電気工事規程（NFPA 70）第406条の要件でもあります。ULもCSAもコンセントの表面を特定の色にすることを要求していませんが、ほとんどのIGコンセントはオレンジ色です。^[42]
• 青いコンセントはサージサプレッサーが内蔵されていることを示している可能性があります。^[要出典]
• 赤色のコンセントは、緊急用スタンバイ電源に接続されたコンセントなど、特別なサービス用のコンセントを示している可能性があります。カナダ電気規則では、病院内の緊急電源システムに接続された「必須」コンセントは赤色でなければならないと規定されています。^[43]
• 少なくとも 1 つの製造業者が、耐腐食性があることを示す黄色の容器を製造しています。^{[引用が必要]}

ほとんどのデュプレックスコンセントには、上部と下部のコンセントを接続する金属タブが付いています。これらのタブを折り取ると、上部と下部のコンセントを別々の回路に配線できます。^[44]これにより、ランプ用に1つのスイッチ付きコンセントを使用したり、重い負荷が予想される場合は2つの別々の電源回路を使用したりできます。2つの分岐回路は、デュプレックスコンセントで終端する共通の中性線を共有することもできます。この状態は、「分割配線」、「分割コンセント」、^[45]または「半分割」と呼ばれることもあります。

NEMAコネクタの寸法と構成は、ANSI/NEMA規格WD-6に記載されています。^[2] Underwriters LaboratoriesはUL規格498 ^[46]を管理しており、NEMAコネクタの構造性能（耐久性、電気安全性、耐火性など）を規定しています。これらの追加要件により、コネクタを米国電気工事規程に準拠して製造することができます。国防兵站局と一般調達局は、連邦仕様WC-596 ^[47]と関連する仕様書を管理しています。この仕様はWD-6とUL 498を参照し、軍事用途のコネクタの耐久性と電気安全性の性能基準をさらに規定しています。
