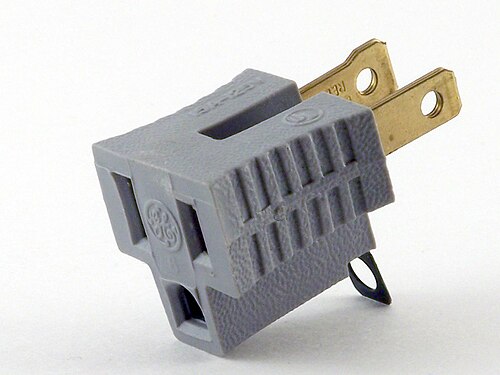

チータープラグ、ACアースリフター、または3極/2極アダプタは、 NEMA 5-15P接地型プラグ（3極）をNEMA 1-15R非接地レセプタクル（2スロット）に接続できるようにするアダプタです。 [1] : 112 これらは、3線式電源コード付きの機器を、古い建物にある従来の非接地（2スロット）レセプタクルに接続できるようにするために必要です。このようなアダプタを使用すると、レセプタクルを交換する必要がなくなりますが、接地タブが電気アースに接続されていない場合は危険です。[2] [3]これらのアダプタは、特にカナダ全土を含む一部の管轄区域では違法です。[4]米国およびカナダの電気コードで特定されているより安全で信頼性の高い代替手段は、コンセントを漏電遮断器（GFCI）ブレーカーコンセントに交換することです。[3]
チータープラグはオーディオシステムのグランドループを切断するためにも使用されます。[5]この方法は電気の安全性を無視していると非難されています。[5] [6]より安全で信頼性の高い代替手段は、この目的のために特別に作られた絶縁トランスを使用することです。
歴史
以前は、平らな金属製のネジタブではなく、短くて柔軟なアース線が付いたチータープラグが販売されていました。これにより、ネジタブの正しい位置にフェースプレートのネジがないデュプレックスコンセントの下側のレセプタクルを使用できました。アース線はアダプタの周りを迂回して、その上のフェースプレートのネジに到達します。ただし、アース線スタイルのチータープラグは、緩んだ未接続のアース線が近くのコンセントの「ホット」ブレードに誤って接続され、感電につながる可能性があることが指摘されたため、廃止されました。追加の故障モードとして、細い柔軟なワイヤが絶縁体の中で気付かないうちに破損する可能性があります。最後に、ほとんどの初期のアダプタでは、正しいプラグの向きを強制する幅広のニュートラルブレードがなかったため、ホットとニュートラルの接続が誤って逆になる可能性がありました。
現代のチータープラグには、誤って接続してしまう可能性のあるフレキシブルワイヤーがありません。平らな平行プラグのブレードは、ホットとニュートラルの接続が逆にならないように極性化されています。さらに、多くのバージョンでは、アダプターの上部に成形された障害物バンプがあり、接地ピンをブロックして、3ピンプラグを間違った方向に無理やり挿入することを物理的に防止します。[引用が必要]
住宅での使用
3ピンプラグは、古い2ピンコンセントには適合しません。[7] 本来の目的通りに使用する場合、3線コンセントのアースピンは、アースされたカバーネジまたは外部アースに接続する必要があります。1969年、Underwriters Laboratoriesは、安全のために主要な家電製品に3ピンプラグを義務付けました。[7]当時、米国の家庭のコンセントの半分だけが3ピンでした。[7]ほとんどの家庭の配線にはアース線が含まれていませんでした。ネジとコンセントボックスは、中性線に接続されているか、何も接続されていませんでした。2線の非金属ケーブルが制限され、外装ケーブルが要求されている（そしてまだ良好な状態である）一部の管轄区域でのみ、チータープラグは本来の目的通り安全に機能します。1971年、米国国家電気工事規程（NEC）は、家のすべての場所でアースされたコンセントを義務付けました（1974年1月1日に発効）。[8]
安全性
プロのオーディオおよびビデオ分野では、チータープラグは重大な安全上の問題として認識されています。アナログオーディオおよびビデオ信号のグラウンドループを回避する方法として（ハムやバズ音を排除するために）チータープラグを気軽に使用することは危険です。[5]ジェンセントランスフォーマーの社長であるビル・ウィットロックは、「ノイズ問題を解決するために、3ピンから2ピンのACプラグアダプター（別名「グラウンドリフター」）などのデバイスを絶対に使用しないでください！」と書いています。[5]ウィットロックは、接地されていないチータープラグを介して電源に接続された1つのデバイスで電気障害が発生すると、オーディオまたはビデオケーブルに危険な高電流が流れることを説明しています。ウィットロックは、1997年に消費者向けオーディオおよびビデオ機器で9人が感電したと述べています。[5]
チータープラグは、実験室環境における安全上の危険としても認識されています。たとえば、2005 年 8 月、クリーブランド州立大学の准教授であるタルン・マルは、チータープラグを使用して欠陥のある蛍光灯をタイマースイッチに接続したときに感電しました。 [9]その後、オハイオ州は、危険な電気環境を理由に大学に 7 件の告発を行いました。[9] サイエンティストは、大学の 7 人の環境安全専門家のうち 4 人が、チータープラグの使用は「米国の大学の研究室では珍しいことではない」ことに同意したと指摘しています。[9]実験室安全研究所の CEO であるジム・カウフマンは、「研究室を検査すると、1 つから 7 つのそのような例が見つかることは珍しくありません」と述べています。[9]
代替案
建物の配線を変更せずに、新しい電化製品を 2 極コンセントに接続するには、プラグのアース ピンを取り外す (安全ではありません)、コンセントを 3 極コンセントに交換する (適切なアースがないと安全ではありません)、コンセントを漏電遮断器(GFCI) に交換するなど、いくつかの方法があります。
機器のプラグのアースピンを取り外すのは安全ではなく、機器を移動して適切に接地された3極コンセントに差し込んだとしても、機器は適切に接地されていない状態になります。[2]さらに、ほとんどのNEMA 5-15Pプラグは両方の通電ピンが同じ幅で、正しい向きはアースピンに依存しているため、アースピンを取り外すと、ホットワイヤとニュートラルワイヤが逆の状態でプラグを挿入できるようになり、さらなる危険が生じます。ほとんどの場合、機器のサポートされていない改造として、メーカーの欠陥保証も無効になります。
コンセントを3ピンタイプに交換し、アースネジを未接続のままにしておくことは、チートプラグを使用するのと同じくらい危険ですが、コンセントの次のユーザーが適切にアースされていないことに気付かない可能性があるという追加の欠点があります。さらに悪いことに、コンセントのアースネジが中性側に接続されている場合、機器が正常に機能している場合でも感電する可能性があります。これは「偽の」または「海賊版」接地と呼ばれ、一般的なコンセントテスターでは検出されないことが多い重大な安全上の問題です[10] : 49。 [1] : 48–49
旧式のコンセントを GFCI コンセントに交換するのが、メインのブレーカー パネルから新しいケーブルを取り付ける以外の最も安全な方法です。漏電遮断器コンセントが正常に機能していれば、コンセントが電気接地への唯一の導体ではない場合(定義上、漏電)、危険な電流を遮断して、機器からの致命的な感電の持続時間を制限します。感電から人体を保護する目的で、設置者が GFCI に「機器接地なし」とラベルを貼れば、米国電気工事規程ではこのような交換が許可されます。 [3] この場合、コンセントを設置するときは、接地接続を未接続のままにしておきます。外部の GFCI コンセント テスターは、接地接続を使用して障害をシミュレートするため、接地されていない GFCI をトリップしない可能性があることに注意してください。ただし、GFCI コンセントに統合されたテスト ボタンは正常に機能し、手動でリセットするまでコンセントがオフになります。そうでない場合は、コンセントは保護されていないため、交換する必要があります。
