IEC60320 規格

IEC 60320 家庭用および類似の一般用途向け機器カプラ^[1]は、国際電気標準会議(IEC)の規格セットであり、電圧が 250 V (ac) 以下、定格電流が 16 A 以下の電気機器に電源コードを接続するための非ロック式コネクタを規定しています。^[1]電流、温度、アース要件のさまざまな組み合わせに対して、さまざまなタイプのコネクタ (形状とサイズで区別) が指定されています。 IEC 60309コネクタとは異なり、電圧に対してコード化されていません。ユーザーは、機器の定格電圧が主電源と互換性があることを確認する必要があります。 この規格では、カプラという用語を、電源コードのコネクタや機器に組み込まれた電源インレットとコンセントに含めて使用しています。

IEC 320の初版は1970年に発行され^[2]、1994年に60320に改番されました。^[3]

機器用カプラを使用すると、標準のインレットと国別のコードセットを使用できるため、メーカーは多くの市場向けに同じ機器を製造でき、特定の市場に合わせてコードセットのみを変更する必要があります。相互接続カプラを使用すると、機器または機器からの電源を他の機器または機器で利用できるようになります。これらの規格で説明されているカプラには、標準化された電流定格と温度定格があります。^[1]

カプラの部品は規格で以下のように定義されています。

• コネクタ: 「電源に接続された 1 本のコードと一体化している、または接続されることを意図した機器カプラの一部」。
• 機器用インレット: 「機器の一部として統合されているか、機器または装置に別個の部品として組み込まれているか、または機器または装置に固定されることを意図した機器用カプラの一部」。
• プラグコネクタ: 「1 本のコードに一体化されているか、または 1 本のコードに接続されることを意図した相互接続カプラの一部」。
• 機器用コンセント: 「機器または装置に統合または組み込まれている、または機器または装置に固定されることを意図しており、そこから電源が得られる相互接続カプラの一部」。
• コード セット: 「電気機器または装置を電源に接続するための、1 つの非再配線可能プラグと 1 つの非再配線可能コネクタが取り付けられた 1 本のケーブルまたはコードで構成されるアセンブリ」。
• 相互接続コード セット: 「2 つの電気機器間の相互接続を目的とした、1 つの非再配線可能プラグ コネクタと 1 つの非再配線可能コネクタが取り付けられた 1 本のケーブルまたはコードで構成されるアセンブリ」。

非再配線可能なプラグとコネクタは通常、コード上に永久的に成形されており、コードを切断せずに取り外したり再配線したりすることはできません。

この規格では、「オス」と「メス」という用語は個々のピンとソケット コンタクトに対してのみ使用されますが、一般的な使用法では、完全なプラグとコネクタにも適用されます。「コネクタ」と「アプライアンス コンセント」にはソケット コンタクトが取り付けられ、「アプライアンス インレット」と「プラグ コネクタ」にはピン コンタクトが取り付けられます。

各タイプのカプラは、標準シート番号で識別されます。^[4] 機器用カプラの場合、これは文字「C」に続く数字で構成され、機器用インレットの標準シートは、対応するケーブルコネクタのシートより 1 つ大きくなります。多くのタイプのカプラには共通の名前もあります。最も一般的な名前は、一般的な C13 および C14 の場合は「IEC コネクタ」、C7 および C8 の場合は「8 の字コネクタ」、C5/C6 の場合は「クローバーリーフ コネクタ」または「ミッキー マウス コネクタ」です。「ケトル プラグ」(オーストラリア英語またはニュージーランド英語では「ジャグ プラグ」と呼ばれることが多い) は、高温の C16 機器用インレット (およびプラグが挿入される C15 コネクタ) に使用される口語です。「ケトル/ジャグ プラグ」は、通常の温度定格の C13 および C14 コネクタを指す非公式な用語でもあります。 (C15 コネクタ付きの高温定格コードは C14 プラグ付きのコンピューターに電源を供給するために使用できますが、低温 C13 コネクタ付きのコードは C16 プラグ付きの高温機器には適合しません。)

取り外し可能な機器カプラは、オフィス機器、計測機器、IT環境、医療機器など、世界中に流通するさまざまな機器で使用されています。各機器の電源システムは、さまざまな地域で使用されるさまざまなプラグに適合させる必要があります。ある国で使用するためにプラグが恒久的に取り付けられている機器は、互換性のない壁のソケットを使用する別の国では簡単に販売できません。そのため、組み立て、テストから出荷、修理まで、製品のライフサイクル全体にわたって変動を追跡する必要があります。

代わりに、国別の電源コードを製品パッケージに含めることで、モデルの違いを最小限に抑え、工場でのテストを簡素化できます。両端に再配線できない (通常は成形された) コネクタが取り付けられたコードは、コード セットと呼ばれます。機器の製造は、機器用カプラをプリント基板に直接取り付けることで簡素化できます。電源コードを簡単に取り外すことができれば、機器の組み立てと取り扱いが簡単になります。

電源コード（コネクタと国固有のプラグを含む）を交換するだけで、機器を他の国で簡単に使用できます。電源コードは、プラグを抜き差しできる標準化された部品であるため、損傷した場合でも簡単に交換できます。安全上の危険、メンテナンス費用、修理が最小限に抑えられます。

IEC 60320 はいくつかの部分に分かれています。

• IEC 60320-1: 一般要求事項^{[1] は、}主電源コードを電気機器に接続するための2極および 2 極アース付きカプラを規定しています。IEC 60320-1:2015 版から、 ^[5]このパートでは、IEC 60320-2-2 を組み込んで、機器を別の機器につながるコードに接続したり切断したりできるようにする相互接続カプラも規定しています。同時に、この規格のパートには、新しいパート IEC 60320-3 に移動された標準シートは含まれなくなりました。
• IEC 60320-2-1: ミシン用カプラ^[6]は、家庭用ミシンで使用するための、IEC 60320の他のカプラと互換性のないカプラを規定しています。定格は2.5Aおよび250V AC以下です。
• IEC 60320-2-2: 家庭用および類似機器用の相互接続カプラ。このセクションは 2016 年 1 月に廃止されました。これらの項目の一般的な要件は IEC 60320-1 に組み込まれ、標準シートは IEC 60320-3 に移動されました。
• IEC 60320-2-3: IPX0より高い保護等級のカプラ^[7]は、ある程度の液体侵入保護（IP）を備えたカプラを規定しています。2018年に発行された第2版では、標準シートがIEC 60320-3に移動されました。
• IEC 60320-2-4: 機器の重量に応じて接続するカプラ[ ^8]
• IEC 60320-3: 標準シートおよびゲージ。^[4] 2014年10月31日に初版が発行されたこのパートには、当初、機器用カプラと相互接続用カプラの両方の標準シートが含まれていました。2018年の改訂では、60320-2-3で定義されているIPカプラの標準シートが追加されました。^[9]機器用カプラの場合、さまざまなカプラのアウトラインは、文字と数字の組み合わせを使用して指定されます（例： "C14"）。コネクタは、機器用インレットに電力を供給します。機器用インレットは、コネクタに割り当てられた番号より1つ大きい偶数で指定されるため、C1コネクタはC2インレットと嵌合し、C15AはC16Aと嵌合します。相互接続用カプラには、 "F"などの1文字の指定子があります。これらは、プラグコネクタと機器用コンセントで構成されています。プラグコネクタはコードと一体化されているか、コードに取り付けられるように意図されている部品であり、機器用コンセントは機器または装置と一体化または組み込まれているか、または機器または装置に固定されるように意図されており、そこから電源が得られます。

この規格は、パワー カプラの機械的、電気的、熱的要件と安全目標を定義します。この規格の適用範囲は、定格電圧が 50 Hz または 60 Hz で 250 V (ac) を超えず、定格電流が 16 A を超えない機器カプラに限定されています。IEC 60320 のその他のサブパートでは、保護定格や機器固有の要件などの特別なトピックに焦点を当てています。

カプラの選択は、IEC機器クラスによって部分的に異なります。機器のインレットとコネクタの形状と寸法は、電流定格、温度定格、または分極が低いコネクタを、より高い定格を必要とする機器のインレットに挿入できないように調整されています (つまり、保護クラス IIコネクタは、アースを必要とするクラス I インレットと結合できません)。一方、クラス I コネクタをクラス II 機器のインレットに接続することは、安全上の危険がないため可能です。

ピン温度は、ピンが嵌合面から突き出ている部分で測定されます。最大許容ピン温度は、それぞれ 70 °C (158 °F)、120 °C (248 °F)、155 °C (311 °F) です (これより高い温度は相互接続カプラには適用されません)。ピン温度は、周囲温度ではなく、機器の設計と内部温度によって決まります。ピン温度が高くなる一般的な用途には、オーブンや電気グリルなどの加熱コイルを備えた機器があります。通常、定格温度が高いコネクタを定格温度が低い機器のインレットと併用することは可能ですが、インレットのキー機能により、定格温度が低いコネクタは使用できません。

コネクタは、コードの接続方法に応じて、再配線可能なコネクタと再配線不可能なコネクタに分類されます。

さらに、規格では、引き抜き力、テスト手順、挿入サイクルの最小数、コードの屈曲回数などの一般的な基準も定義されています。

IEC 60320-1では、コード セットを「電気機器または装置を電源に接続するための、1 つのプラグと 1 つのコネクタを備えた 1 本のケーブルまたはコードで構成されるアセンブリ」と定義しています。また、相互接続コード セットを「2 つの電気機器を相互接続するための、1 つのプラグ コネクタと 1 つのコネクタを備えた 1 本のケーブルまたはコードで構成されるアセンブリ」と定義しています。

前述のように、規格内の接続に加えて、機器カプラと IEC 相互接続カプラの組み合わせも可能です。フレキシブルコードが取り付けられたコンポーネントは、機器の接続や他の相互接続コードや電源コードの延長に使用される相互接続コードになります。

北米の格付け機関 ( CSA、NOM-ANCE、UL ) は、IEC 規格自体で指定されているよりも高い電流に対して IEC 60320 コネクタを認証します。特に、UL は次のものを認証します。

• C5/C6コネクタは最大13Aまで対応しているが^[10]、 10Aの方が一般的である（IECの最大値は2.5A）
• C7/C8コネクタは最大10A ^[11]（IECの最大値は2.5A）
• C13/C14およびC15/C16コネクタ、最大15A ^[12]（IECの最大値は10A）
• C19/C20およびC21/C22コネクタ、最大20A ^[13]（IECの最大値は16A）

米国^[14]とカナダ^[15]で使用されている120V（±5％）の主電源を考えると、これらの高い定格により、C6およびC8入力のデバイスは主電源から114V×2.5A = 285W以上を引き出すことができ、C14入力のデバイスは主電源から1140W以上を引き出すことができます。

これは、最大1200Wの出力を誇る高出力コンピュータ電源、さらには特に効率的な1500W出力モデル^[16]によって利用されており、世界中で販売されている製品でより一般的なC14入力を使用しています。

あまり一般的ではありませんが、C6 および C8 入力、最大 300 W の定格の 電源ブリックも存在します。

コネクタ、機器用インレット、機器用アウトレット、プラグコネクタの寸法と許容範囲は、安全性と互換性に必要な機能を示す寸法図である標準シートに記載されています。

主電源機器カプラはすべて、電源コードを介して機器を主電源に接続するように設計されています。

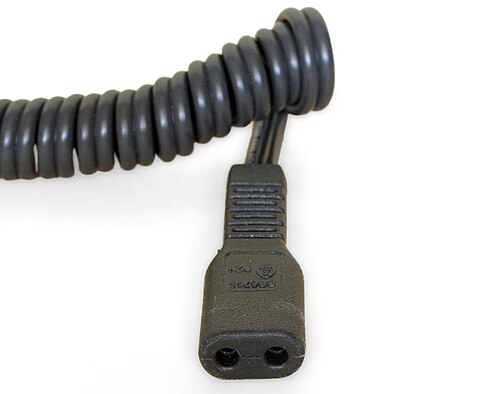

C1 カプラと C2 インレットは、主電源で動く電気シェーバーでよく使われていましたが、充電式バッテリーを搭載したコードレスシェーバーやAC アダプターを搭載したコード付きシェーバーに取って代わられました。

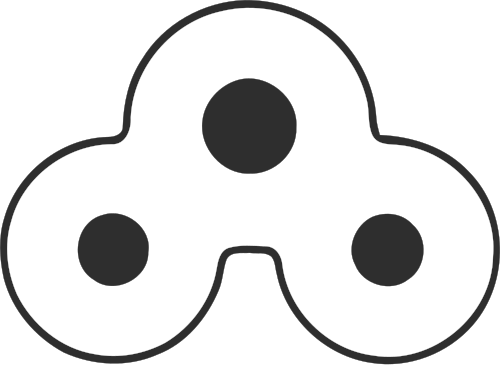

この連結器は、俗に「クローバーリーフ」連結器または「ミッキーマウス」連結器と呼ばれることもあります（断面がディズニーキャラクターのシルエットに似ているため）。

C6 インレットは、ノートパソコンの電源やポータブル プロジェクターのほか、一部のデスクトップ コンピューター、一部の LCD モニター、および最近の^{[いつ? ]} LG の LCD テレビでも使用されています。

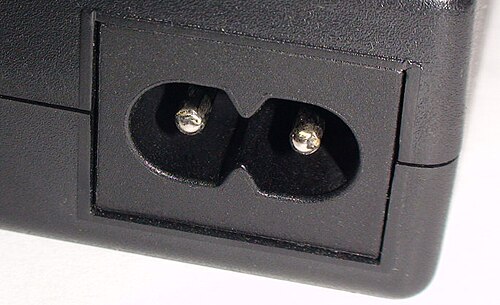

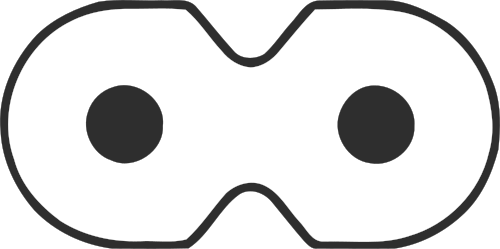

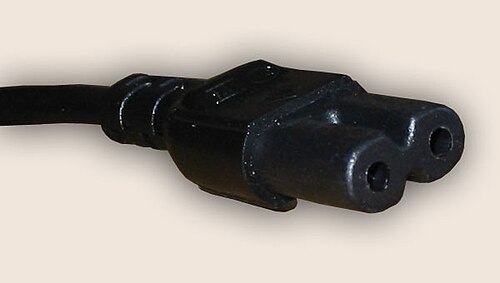

断面の形状から「8の字型」、「無限大」、「ショットガン」コネクタとしてよく知られていますが、あまり一般的ではありませんが、考案者にちなんでテレフンケンコネクタ^{[21]とも呼ばれています。このカプラは、小型}カセットレコーダー、バッテリー/主電源駆動ラジオ、バッテリー充電器、一部のフルサイズのオーディオビジュアル機器、ラップトップコンピューターの 電源、ビデオゲームコンソール、および同様の二重絶縁機器によく使用されます。

C8Bインレットタイプは、デュアル電圧機器で使用するために規格で定義されています。3つのピンがあり、2つの位置のいずれかにC7コネクタを保持できるため、ユーザーはコネクタを挿入する位置を選択することで電圧を選択できます。^[22]

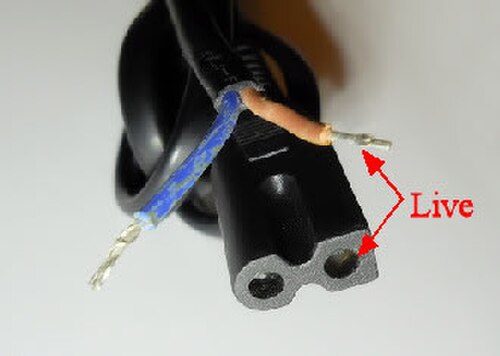

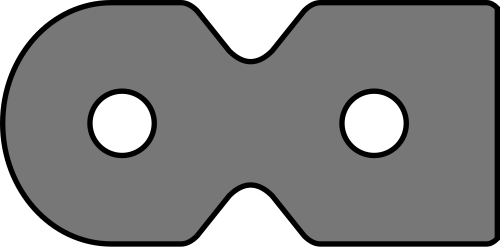

類似の極性コネクタも製造されているが、規格には含まれていない。C7Pと呼ばれることもあるこのコネクタは非対称で、片側が四角形になっている。極性のないC7コネクタを極性のあるインレットに挿入することはできるが、極性のある電源用に設計されているデバイスの場合、これを行うと安全上のリスクが生じる可能性がある。IEC 60320では指定されておらず、正式な規格書が存在するかどうかも不明だが、最も一般的な配線は四角形側をホット（活線）ラインに、丸形側をニュートラルに接続するものと思われる。^{[23] [24]} 注：IEC 60320-1:2015に追加された条項9.5では、「非標準機器用カプラの一部を、IEC 60320のどの部分でも標準シートに準拠する機器用カプラの補完部品と係合させることはできない」と規定されている。

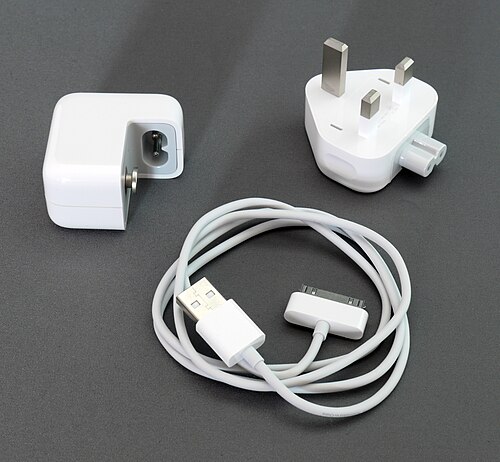

Apple はこのコネクタの改良版を使用しており、レセプタクルにはアダプタを固定して接地を提供する独自のピンが付いています。Apple が提供するケーブル アダプタのほとんどはスライドイン コネクタを介して接地を提供しますが、角度付き AC アダプタ (「ダックヘッド」) は北米プラグでは接地を提供しません。これらの電源は標準の C7 コネクタを受け入れ、Apple によって非接地アプリケーション用にサポートされています。

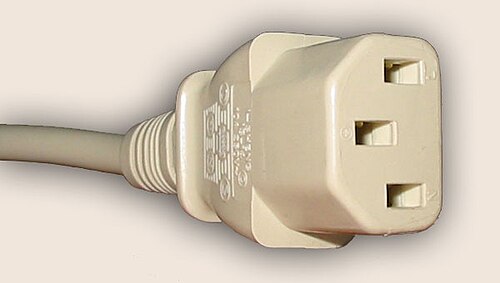

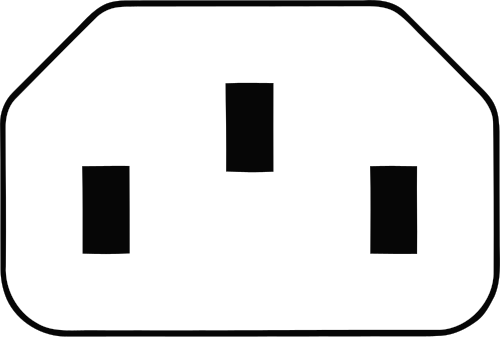

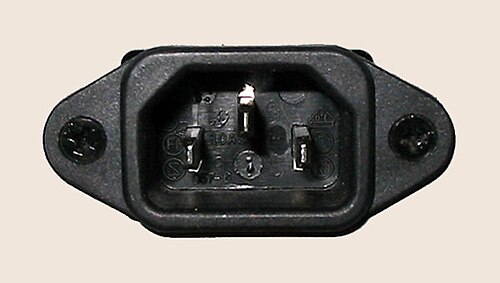

C13/C14 コネクタとインレットの組み合わせは、電源、モニター、プリンター、その他の周辺機器などのコンピューターコンポーネントから、ビデオ ゲーム コンソール、楽器用アンプ、プロ用オーディオ機器、およびほぼすべてのプロ用ビデオ機器に至るまで、さまざまな電子機器で使用されています。このコネクタを使用する製品の初期の例としては、Apple IIがあります。一方の端に適切な電源プラグ(機器が使用されている地域用) が付いており、もう一方の端に C13 コネクタ (機器に接続) が付いている電源コードは、一般にIEC コードと呼ばれます。

スプリッター ブロック、スプリッター ケーブル、および類似のデバイスも各種用意されています。これらは通常、ヒューズが付いていません (ただし、BS 1363プラグに接続された C13 コードは例外で、常にヒューズが付いています)。

これらのケーブルは非公式に「ケトル コード」または「ケトル リード」と呼ばれることもありますが、C13/14 コネクタの定格は 70 °C (158 °F) のみです。ケトルなどのデバイスには、定格 120 °C (248 °F) の C15/16 コネクタが必要です。

C13 と E の相互接続コネクタで構成されるケーブルは、本来の目的ではないにもかかわらず、そのように使用できるため、「延長コード」と誤って表示されることがよくあります。また、E ではなく C14 と誤って表示されることもよくあります。

C13コネクタとC14インレットは、サーバー、ルーター、スイッチにもよく見られます。C13コネクタとE相互接続プラグを使用した電源コードセットは、データセンターでPDU（配電ユニット）からサーバーに電力を供給するために一般的に使用されています。これらのデータセンター電源ケーブルは現在、さまざまな色で提供されています。色付きの電源ケーブルは、設置を色分けするために使用されます。^[25]

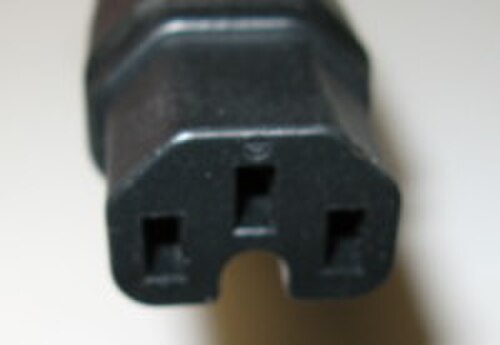

一部の電気ケトルや家庭用蒸留器などの高温家電製品では、 C15 コネクタとそれに対応する C16 差し込み口を備えた電源コードが使用されています。これらの製品の定格温度は、同様の C13/C14 の組み合わせの 70 °C (158 °F) ではなく、120 °C (248 °F) です。ヨーロッパでは、C15/C16 カプラの正式名称は「高温状態」カプラです。

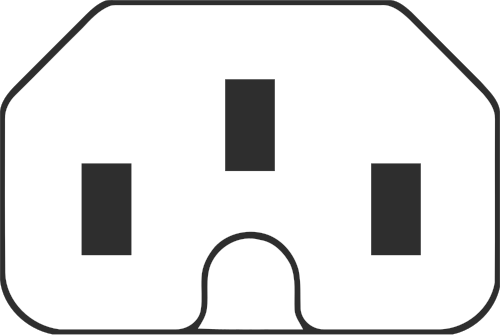

これらは C13/C14 カプラと形状が似ていますが、C16 インレットのアースの反対側に隆起があり (C13 の取り付けを妨げます)、C15 コネクタには対応する谷があります (C14 インレットの取り付けを妨げません)。たとえば、電気ケトルのコードはコンピューターの電源として使用できますが、改造されていないコンピューター コードはケトルの電源として使用できません。

C13/C14 と C15/C16 のカプラは一般に混同されており、C13/C14 が非公式に「ケトル プラグ」または「ケトル リード」(または現地の同等の名称) と呼ばれることも珍しくありません。

ヨーロッパ諸国では​​、多くの用途において、C15/C16 カプラが、以前は一般的だったタイプの国内機器用カプラに取って代わり、時代遅れになっています。

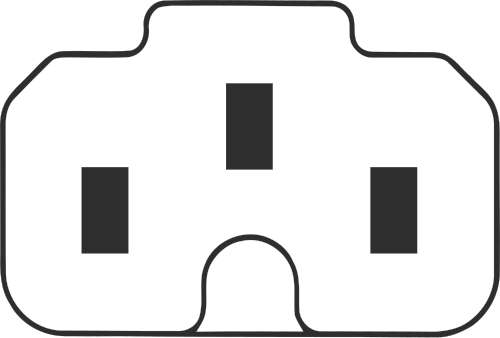

この C15/C16 カプラの改良版では、温度定格がさらに高く、155 °C (311 °F) になっています。

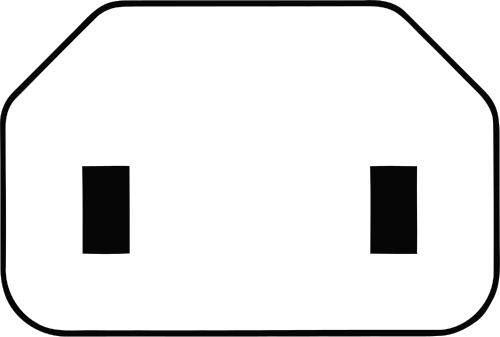

C13/C14 カプラに似ていますが、アースされていません。C18 インレットは C13 コネクタを受け入れますが、C14 インレットは C17 コネクタを受け入れません。

IBM Wheelwriterシリーズの電子タイプライターは、一般的な用途の 1 つです。 交換用として、2 線式コードの代わりに、入手しやすい C13 コネクタ付きの 3 線式コードが使用されることがあります。 この場合、アース線は接続されません。

C17/C18 カプラは、グランド ループによって発生するハム音を排除するためにフローティング グランドが維持されるオーディオ アプリケーションでよく使用されます。その他の一般的な用途としては、最初に採用された C15/C16 カプラを置き換えたXbox 360ゲーム コンソールの電源や、1990 年代初頭にRCAが製造した大型 CRT テレビなどがあります。

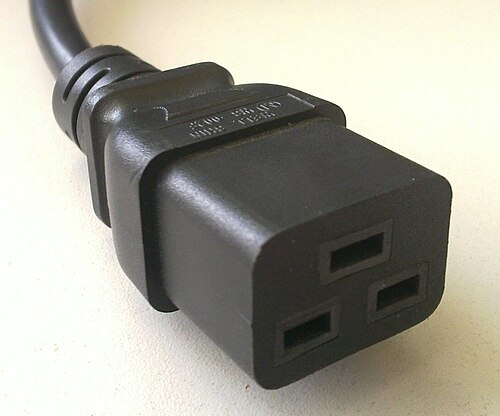

アース付き、16 A、極性付き。このカプラは、高出力ワークステーションやサーバー、無停電電源装置への電力、一部の配電ユニットへの電力、大規模ネットワーク ルーター、スイッチ、ブレード エンクロージャ、および類似の機器など、高電流が必要な IT アプリケーションに電力を供給するために使用されます。このコネクタは、高電流医療機器にも使用されています。長方形で、カプラ面の長軸に平行なピンがあります。

相互接続カプラは家電カプラに似ていますが、性別が逆になっています。具体的には、メスの家電用コンセントは機器に組み込まれ、オスのプラグコネクタはコードに接続されています。これらは数字ではなく文字で識別され、1つの文字がプラグコネクタを識別し、アルファベットの次の文字が対応する家電用コンセントを識別します。たとえば、EプラグはFコンセントに適合します。2022年に発行された改正から、一般的に使用される高温バリアントの3つがタイプM～Rとして標準化されました。^[26]

•
  IEC 60320-2-2準拠タイプEプラグコネクタ
•

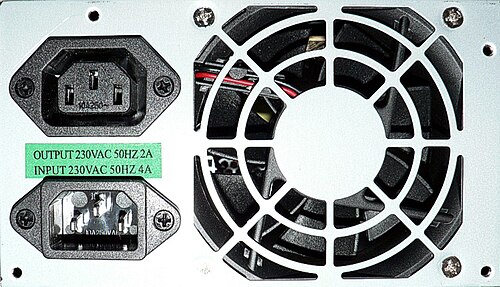

  一部のデスクトップコンピュータには、モニターの電源としてC14インレット（下部）とタイプFアウトレット（上部）の両方が備わっています。
•
  C14 入口 (左下) と 4 つのタイプ F 出口 (右) を備えた無停電電源装置

片端に C13 コネクタ、もう片端にタイプ E プラグ コネクタが付いたケーブルは、一般的に入手可能です。これらのケーブルは、古い PC とモニター間の電源接続、既存の電源コードの延長、タイプ F コンセント ストリップへの接続 (スペースの節約と国際標準化のためにラック マウント ギアでよく使用されます)、コンピューター機器を無停電電源装置(UPS) の出力に接続するなど、さまざまな用途に使用されます。タイプ J コンセントも同様に使用されます。

C3、C4、C11、C12 標準シートは、^{[いつ? ]}標準に記載されなくなりました。

標準シート C25 は保持装置の寸法を示しています。シート C26 は、ネジの端が直接または圧力プレートを介してワイヤに接する柱型端子の詳細寸法を示しています。シート 27 は、ワイヤがネジの頭に巻き付けられて保持されるネジ端子の詳細を示しています。
