エジソンスクリュー

エジソンねじ( ES ) は、電球用の標準的な電球ソケットです。トーマス・エジソン(1847–1931)によって開発され、1881 年に特許を取得しました^[1] 。1909年にゼネラル・エレクトリックのMazda商標の下でライセンスされました。電球には右ねじの金属口金 (キャップ) があり、対応するねじ付きソケット (ランプホルダー) にねじ込みます。交流電流で駆動する電球の場合、ねじは通常、中性線に接続され、口金の下端の接点は「活線」相に接続されます。

北米とヨーロッパ大陸では、エジソンねじが一般照明用の他のソケットタイプに取って代わりました。電化の初期には、エジソンねじが唯一の標準コネクタであり、電球以外の電化製品はランプソケットを介して AC 電源に接続されていました。今日、エジソンねじソケットは国際規格に準拠しています。

タイプは「E26」のように「Exx」で指定され、「xx」はソケットの直径をミリメートル単位で示します。

歴史

米国では、1880年代から1890年代にかけて、初期の白熱電球メーカーは、互換性のない異なる数種類の口金を使用していました。 ^[1]エジソンは、ねじを設計する際に、自分の工房で灯油缶の蓋を真似し、1880年には試作品を作るために缶をのこぎりで切断しました。 ^[2]別の会社であるトムソン・ヒューストン・エレクトリック・カンパニーは、ソケットの底にねじ付きスタッドを、平らな接触リングを使用しました。^[3]^{: 図8}ソーヤーマンまたはウェスティングハウスの口金は、電球口金の溝に作用するスプリングクリップと、ランプの底に接触スタッドを使用しました。^[3]^{: 図7}小規模な競合他社のほとんどは、3つのタイプすべてのランプを製造する必要があり、^[2]独自の設計を使用する会社もありました。^[4]その他のランプ口金には、バヨネットマウントとウェッジ口金があります。

これら3つの主要な設計はすべて特許を取得しました。エジソン自身も1881年^[1]と1890年に特許出願しました^[3]。エジソンの特許に応えて、レジナルド・フェッセンデンは1893年の世界博覧会のためにバイピンコネクタを発明しました。

いくつかの設計上の調整を経て、エジソンは直径1インチ、長さ1インチあたり7本のネジ山を持つネジに落ち着きました。これは後にE26になりました。1888年に生産されたネジシェルは、現代のものよりもテーパーが緩やかでした^{[5] 。}^[6]

1892年、エジソン・ゼネラル・エレクトリック社はトムソン・ヒューストン社と合併してゼネラル・エレクトリック社を設立し、徐々にエジソンねじを採用して普及させました。^[2] 1908年頃までに、エジソン口金は米国で最も一般的になり、他の口金は使われなくなりました。^[7]

エジソンねじに関する1つまたは複数の国際規格を導入する提案は、1918年にフランスが国際電気標準会議（IEC）にソケットとホルダーの問題を取り上げるよう提案したときに始まりました。^[8] 1925年までに合意に達するためのIECの試みはすべて失敗に終わりましたが、ランプメーカーは独立委員会で作業を継続し、ヨーロッパ向けとアメリカ向けの2つの規格を開発し、それぞれ1930年と1931年にIECによって承認されました。^[9]この時期に、ねじのE指定が最初にドイツで始まり（ドイツでは1924年から1925年にかけて7つのDIN VDE規格が制定されました^[10]）、その後IECに採用されました。^[11]

種類

すべてのランプマウントタイプの仕様は、以下の米国規格協会（ANSI）^[12]および国際電気標準会議（IEC）の出版物で定義されています。

ランプキャップ – ANSI C81.61 および IEC 60061-1
ランプホルダー – ANSI C81.62 および IEC 60061-2
ゲージ（互換性を確保するため） - ANSI C81.63 および IEC 60061-3
電気ランプベース、ランプホルダー、ゲージのガイドライン – ANSI C81.64 および IEC 60061-4

一般的に、2 つの規格は調和されていますが、いくつかの種類のネジマウントは依然として 1 つの規格でのみ定義されています。

「Exx」という表記の「E」は「Edison」の略で、「xx」は口金（オス）のねじ山の頂点を横切って測定した直径をミリメートル単位で表します。たとえば、E12 の直径は 12 mm です。これは、米国で 1/8 インチで示されるガラス管（電球）の直径（たとえば、A19、MR16、T12）とは異なります。^[13] 主電源ランプによく使用されるねじサイズグループは次の 4 つです。

燭台: 北米では E12、ヨーロッパでは E11
中級: 北米ではE17、ヨーロッパではE14（Small ES、SES）
中または標準: 北米では E26 (MES)、ヨーロッパでは E27 (ES)
Mogul: 北米では E39、欧州では E40 (Goliath ES)。

E26とE27は通常互換性があり、E39とE40も同様ですが、互換性は劣ります。ねじの外径はわずか1mmしか違いませんが、ピッチにはわずかな違いがあります。E40のキャップはE39のホルダーにフィットすることがよくありますが、その逆は当てはまりません。E11とE12は互換性がありません。特定の用途には、他の準標準ねじ山サイズも利用できます。^[14]

大型の E39「モーグル」口金と E40「ゴリアテ」口金は、街路灯、高ワット数のランプ (100 W / 200 W / 300 W 3 ウェイなど)、および多くの高輝度放電ランプに使用されています。米国電気工事規定に従う地域では、300 W を超える一般用ランプは E26 口金を使用できず、代わりに E39 口金を使用する必要があります。12 V 用の中型エジソンねじ (MES) 電球も、レクリエーション用車両用に製造されています。大型の屋外クリスマスライトは、一部の卓上ランプや多くの電子レンジと同様に、中間口金を使用しています。^{[引用が必要]}以前は、非常口標識も中間口金を使用する傾向がありましたが^{[引用が必要]}、米国とカナダの規則では、長寿命でエネルギー効率の高いLED ランプが必要とされており、これは、従来のエジソン口金電球に組み込まれた改造品として購入できます。中型ねじ口金は、25アンペアを超える電流を流してはなりません。これにより、低電圧ランプの実用的な定格が制限される可能性があります。^[15]

E29「Admedium」ベースは、磁気亀裂検出機の UV スポットライトランプなどの特殊な用途に使用されます。^{[引用が必要]}

220～240ボルトの交流家庭用電源を使用する国では、標準サイズのE27と小型のE14が最も一般的なねじ込み式サイズであり、ヨーロッパ大陸^[a] と中国で普及しています。^[16]

北米120ボルト、日本100ボルト、台湾110ボルトでは、汎用ランプの標準サイズはE26です。^[17]^[18]

E12は、通常、燭台型の照明器具に使用されます。E14またはE17も、特に小型の卓上ランプや斬新な照明、そして時折、新しい天井扇風機のライトなどに使用されます。「クリスマスライト」には、いくつかの口金サイズが使用されています。C9電球にはE17、C7電球にはE12、米国の数十年前の直列配線のC6電球セット^{[19]にはE10、T1¾ミニライトにはまったく異なる}ウェッジ口金が使用されています。初期の短期間、これらのミニライトはE5ねじ口金を使用して製造されていました。

極小の E5 または E5.5 サイズは、模型建築物や模型列車などの模型車両の室内照明など、超低電圧にのみ使用されます。球形の場合、これらは「エンドウ豆電球」と呼ばれることが多いですが、通常はサブミニチュアのクリスマス電球、または大きな「小麦粒」電球のように見えます。E10 電球は、電池式の懐中電灯でよく使用されますが、バヨネットマウントも同様です (ただし、これらは通常、口金が電球のガラスエンベロープと接する部分にある円形のフランジで固定されます)。E11 口金は、北米では 50/75/100 ワットのハロゲンランプに使用されることがあり、そこでは「ミニカン」と呼ばれ、E12 口金の常夜灯や火災の原因となる可能性のあるその他の場所から遠ざけるために、よりきついねじが使用されています。 ^[^{引用が必要}^]

ネジのサイズを異ならせるアダプタや、バヨネットキャップへのアダプタ、またはバヨネットキャップからのアダプタもあります。ソケットエクステンダーを使用すると、電球をさらに突き出すことができ、埋め込み式の照明器具に収まらないほど大きいコンパクト蛍光灯を収容できます。

エジソンのネジのほとんどは右ネジ（時計回りに回して締める）だが、非標準電圧や非標準ワット数の電球には左ネジが使われることもある。これは、破損の原因となる不適切な電球の使用を防ぐためである。^[20]鉄道やニューヨーク市地下鉄などの公共の場では、通常の照明器具で使用する電球の盗難を防ぐために左ネジの電球が使われている。^[21]^[22]

継手

3 ウェイランプには、ダブルコンタクト (通常は E26d または E27d、まれに E39d) を示すd接尾辞が付いています。2 番目のコンタクトは、ランプ内の 2 つのフィラメントのうちワット数の低い方のフィラメントに使用されます。この追加のコンタクトは、メインコンタクトの周囲にあるリングです。バヨネットソケットとは異なり、3 ウェイランプと通常のランプは互換性がありますが、フィラメントの低電力または低設定が一致しないと機能しません。

小さなエジソンねじには 1インチあたり 9 本のねじ山があり、ねじ山あたりのピッチは1 ⁄ 9 インチまたは 2.8222 mm です。

中型エジソンねじは1インチあたり7つのねじ山があり、ねじ山あたりのピッチは1 ⁄ 7 インチまたは3.6286 mmです。米国では、2007年のエネルギー独立安全保障法のより高いエネルギー効率の要件は中型エジソンねじにのみ適用され、その他はすべて「特殊」ランプと見なされます。^[26]

ダイアゼットヒューズDII は、標準の 230 V ランプと同じ E27 ネジを使用しますが、本体が長く、ランプホルダー (ソケット) にねじ込むことができません。ランプベースは短すぎて、ヒューズホルダーの下部端子に接触できません。ただし、ヒューズなしの DII ヒューズホルダーを E27 ランプホルダーにねじ込むことは可能です (ただし、役に立ちません)。

その他の用途

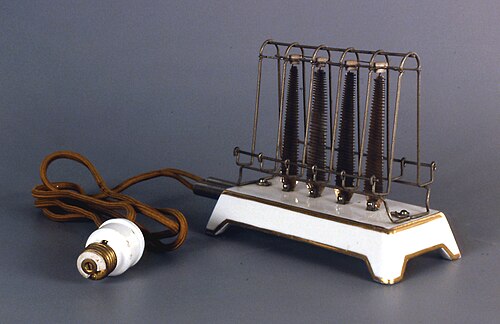

エジソンねじソケットは、主電源がまだ照明に主に使用されており、壁コンセントが一般的になる前は、コンセント（トースター用など）として使用されていました。

北米では、1960 年以前に配線された建物ではヒューズが使用されていました。これらのエジソン口金ヒューズは、エジソン口金白熱電球に似たヒューズソケットにねじ込まれます。

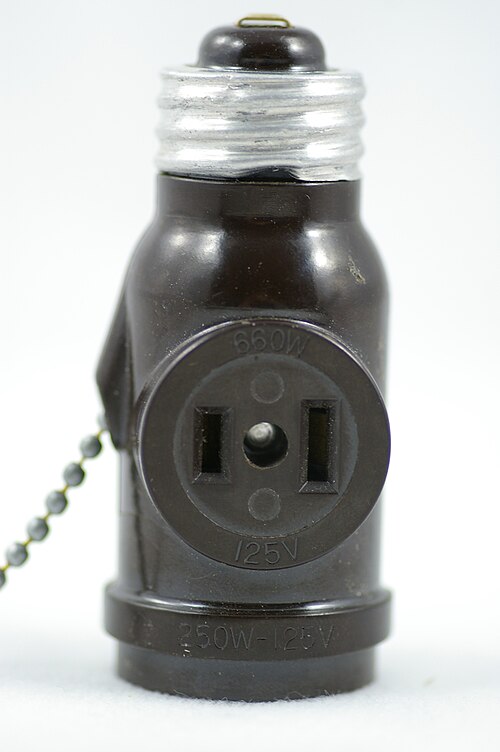

壁コンセント用のアダプタの中には、エジソンネジを使用するものがあり、照明ソケットを非接地型コンセントにしたり（ポーチライトを介してクリスマスライトを一時的に設置する場合など）、2 つのコンセントを備えたプルチェーンスイッチにしたり、2 つのランプ用に分岐したりすることができます。別のアダプタでは、壁コンセントをランプホルダー（ランプソケット）にすることができます。

他にもさまざまなアクセサリーが作られており、数時間かけて再充電し、その後数日または数週間持続し、付属のランプを通常どおり作動させることができる煙探知器などがあります。また、ネジ式の口金の端に取り付けて付属のランプを点滅させ、到着したゲストや緊急車両の注意を引くなどの電子機器もあります。その他には、調光器やタイマーとして機能したり、夜間に子供の寝室で徐々に暗くなるものなどがあります。

特定の整流器などの一部の真空管では、エジソンスクリューベースが使用されています。
