| 火星10号（ムスダン）[1] | |
|---|---|
 | |
| タイプ | 弾道ミサイル、移動式IRBM |
| 原産地 |  北朝鮮 |
| サービス履歴 | |
| 使用中 | 2016年6月22日にテスト成功[1] |
| 使用者 | 朝鮮人民軍戦略軍、おそらくイラン |
| 生産履歴 | |
| メーカー | 北朝鮮 |
| 仕様 | |
| 長さ | 12分 |
| 直径 | 1.5メートル |
| 弾頭 |
|
| 弾頭重量 | 650～1,250 kg（推定）[2] [3] |
| エンジン | 液体燃料ロケット （R-27 R-29と同一または派生型） |
| 推進剤 | 燃料として非対称ジメチルヒドラジン（UDMH）と酸化剤として四酸化窒素（NTO）のハイパーゴリックな組み合わせ[4] |
運用 範囲 | 3,000 ～ 4,000 km (推定) [2] [5] |
ガイダンス システム | 慣性誘導 |
| 正確さ | 1,600 m円形誤差の可能性あり[6] |
発射 台 | MAZベースの車両 |
| 韓国名 | |
| 朝鮮語 | 《화성-10》형 (무수단) |
|---|---|
| ハンチャ | 火星十型 (舞水端) |
| 改訂ローマ字表記 | 華城10号 |
| マッキューン・ライシャワー | 火星10 |
火星10型（ハンチャ：火星 10型）は、 BM-25や舞水端（ハンチャ： 舞水端）としても知られる、北朝鮮が開発した移動式中距離弾道ミサイルで ある。火星10型は、 2010年10月10日の朝鮮労働党創建65周年を祝う軍事パレードで初めて国際社会に公開されたが、専門家はこれらはミサイルの模型であったと考えている。[7] [4]火星10型は、ソ連のR-27 Zyb潜水艦発射ミサイルに形が似ているが、わずかに長い。[4]これはR-27をベースとしており、非対称ジメチルヒドラジン（UDMH）と四酸化窒素（NTO）で推進される4D10エンジンを使用しています。これらの推進剤は、北朝鮮のスカッドミサイルやノドンミサイルで使用されている灯油化合物よりもはるかに先進的です。[6]
2016年4月以来、火星10号は数回の試験が行われており、2回の部分的な成功と数回の失敗があった。火星10号は2017年4月と2018年2月の軍事パレードには登場しなかったため、この設計は配備されていなかったことが示唆されている。[8] [9]
射程距離が3,200kmと仮定すると、ムスダンは東アジアのあらゆる標的（グアムと沖縄の米軍基地を含む）を攻撃できる。[10]北朝鮮のミサイル保有数は50基未満である。[11]
発達
ソ連崩壊後の1990年代半ば、北朝鮮はマケエフ設計局の弾道ミサイル設計者と技術者を招き、R-27 ジブをベースとしたこのミサイルの開発を依頼した。1992年、韓国のヨングァン貿易会社とロシアのミアスのマケエフロケット設計局の間で大規模な契約が締結された。契約では、ロシアの技術者が北朝鮮に行き、ジブ宇宙打ち上げロケット（SLV）の開発を支援することが明記されていた。[10]
朝鮮人民軍のMAZ-547A /MAZ-7916トランスポーターエレクターランチャーは20トンを運ぶことができ、R-27 Zybはわずか14.2トンであったため、R-27 Zybの燃料/酸化剤タンクは約2メートル延長できることが決定されました。[ 4]さらに、弾頭は3つの弾頭を持つMIRVから1つの弾頭に削減されました。 [要出典]
実際のロケット設計は液体燃料ロケットであり、一般的には非対称ジメチルヒドラジン（UDMH）を燃料として、四酸化窒素（NTO）を酸化剤とするハイパーゴリックな組み合わせを使用すると考えられている。 [4]燃料と酸化剤の組み合わせがミサイルに投入されると、中程度の周囲温度で、R-27 SLBMのように、数日間、あるいは数週間にわたって「発射準備完了」の状態を維持できる。燃料を補給した火星10号は、安全に陸上輸送できるほどの構造強度がないため、発射場で燃料を補給する必要がある。[4]
当初、火星10号のロケットモーターは、北朝鮮が2006年に発射実験に失敗したテポドン2号の第二段のものと同じであると考えられていました。[12]しかし、テポドン2号をベースにしたと考えられている銀河3号の打ち上げ分析では、第二段はR-27と同じ燃料を使用しておらず、おそらくノドンロケットの技術をベースにしていることが判明しました。[4]
試験飛行前は、火星10型ミサイルがノドンの灯油と腐食抑制赤色発煙硝酸（IRFNA）推進剤を使用し、ミサイルの射程距離を約半分に短縮する可能性があると考えられていた。[4] [13]
しかし、専門家らは、2016年6月22日のテストではミサイルがロフテッド軌道で発射されていなかった場合、射程距離が3,150kmに達していた可能性があると認めており、北朝鮮が射程距離を約半分に短縮するIRFNA推進剤を使用する可能性は低い。 [ 14]
イランのホラムシャフル
.jpg/500px-File-Sacred_Defence_Week_parade,_2017,_in_Tehran_(0140).jpg)
北朝鮮はこのミサイルのバージョンをBM-25という名称でイランに販売した。25という数字はミサイルの射程距離（2500km）を表している。[15] [16] [10] [17]イランでの名称はホッラムシャフルで、2017年9月に公開され、発射試験が行われた。[18] [ 19] [20]以前の発射試験は2017年1月に行われた。[21] IISSの専門家デンプシーによると、このミサイルは火星10型に非常によく似ている。[22] [23] 1800kgのペイロードを2000kmの距離まで運ぶ[24]（イランは初期バージョンよりもミサイルのサイズを小さくしたため、推進剤の質量と射程距離が減ったと主張している）。[25]このような射程距離は、イラン西部から発射された場合、イスラエル、エジプト、サウジアラビアだけでなく、NATO加盟国のルーマニア、ブルガリア、ギリシャの目標もカバーする。[25]イランは複数の弾頭を搭載できると主張しているが、これはおそらく子弾頭を指していると思われる。[26]
火星10号実験リスト
戦略的影響
現在、北朝鮮はKN-08、KN-14 （ KN-08の改良型）など大陸間射程の陸上配備型核抑止力の開発にも取り組んでいる。また、北極星1号 SLBMなどの海上配備型核抑止力の開発も進めている。
2016年8月25日、韓国軍筋は、北朝鮮がKN-11ミサイルをロフテッド軌道で完全な試験飛行に成功したことが確認され、KN-11が2017年より前にも実戦配備されることを期待していると報じた。[43]
2017年5月、北朝鮮は火星10と同等の射程距離を持つ新型ミサイル、火星12の試験に成功した。新型ミサイルは2017年4月の軍事パレードで火星10移動式発射台に搭載されて公開されており、火星12は試験プログラム中に信頼性の低さが示された火星10に代わるものとして意図されている可能性がある。[44] [8]火星10は2018年2月の軍事パレードでは公開されなかったため、この設計はまだ配備されていないことが示唆された。[9]
説明と技術仕様
火星10号
- 打ち上げ重量：約20トン（推定）[4]
- 直径：1.5メートル[4]
- 全長：12メートル[4]
- 積載量: 1,000 ～ 1,250 kg (推定) [2]
- 弾頭: 単一
- 最大航続距離: 2,500 ～ 4,000 km (推定) [2]
- 中央EP : 1.3 km
- 発射プラットフォーム: 北朝鮮製のTEL、MAZ-543を延長・改造したものに似ている

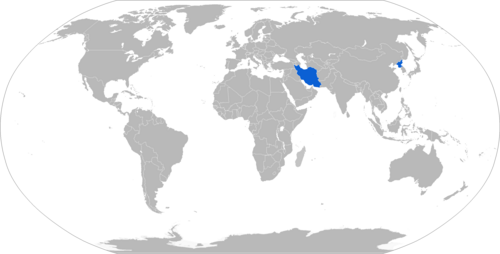

オペレーター
現在のオペレーター
- 北朝鮮：ある情報源によると200発以上。[46]別の情報源は12発が配備されたと主張している。[47] 2010年10月10日の軍事パレードでは一度に16発が目撃されたが、ワシントンポストが連絡を取った専門家はこれらはミサイルの模型だと信じていた。[7]
疑わしい運営者
イラン：米国務省の機密電報が漏洩した情報によると、19発。[ 48]ただし、イランは2017年までミサイルを公開しなかったため、一部の米国情報当局はミサイルがイランに移送されたのではないかと疑っている。[7]
この漏洩した電報の第25節（2010年10月10日のミサイル出現前に書かれたもの）[49]には次のように書かれている。
ロシアは、米国がモスクワでのプレゼンテーションやこれまでの会談での発言の中で、BM-25を既存のシステムとして議論してきたと述べた。ロシアはこの仮定の根拠に疑問を呈し、発射や写真など、その存在を証明する事実を米国が提示することを求めた。ロシアにとって、BM-25は謎のミサイルである。北朝鮮はこのミサイルのテストを行っていないが、米国は北朝鮮がこのミサイル19発をイランに譲渡したと述べている。ロシアにとって、この点について論理的に理解するのは難しい。ロシアはこのミサイルが開発またはテストされているという証拠を一切見ていないため、イランが未テストのシステムを購入するとは考えにくい。ロシアは未テストのミサイルの取引がどのように行われるのか理解できない。ミサイルの存在に関する言及は、技術的な事実というよりも、むしろ政治文献の領域である。要するに、ロシアにとって、このシステムの存在には疑問があるのだ。
イランは2017年9月22日にホッラムシャフルミサイルを披露し、その射程距離は1240マイルであると主張した。[50]
