| 2A19 (T-12) 100mm対戦車砲 | |
|---|---|
.jpg/500px-100-%D0%BC%D0%BC_%D0%BF%D1%80%D0%BE%D1%82%D0%B8%D0%B2%D0%BE%D1%82%D0%B0%D0%BD%D0%BA%D0%BE%D0%B2%D0%B0%D1%8F_%D0%BF%D1%83%D1%88%D0%BA%D0%B0_%D0%A2-12_%D0%A0%D0%B0%D0%BF%D0%B8%D1%80%D0%B0_(2).jpg) ロシアのサンクトペテルブルクの砲兵博物館に展示されているT-12 。 | |
| タイプ | 対戦車砲 |
| 原産地 | ソビエト連邦 |
| サービス履歴 | |
| 使用中 | 1961年～現在 |
| 使用者 | 演算子を参照 |
| 戦争 | 戦闘履歴を見る |
| 仕様 | |
| 質量 | 2,750 kg (6,060 ポンド) |
| 長さ | 9.16メートル（30フィート1インチ）[1] |
| バレルの 長さ | 6.3 m (20 フィート 8 インチ) 63 口径[1] |
| 幅 | 1.795メートル（5フィート11インチ） |
| 身長 | 1.565 m (5 フィート 2 インチ) |
| クルー | 6 [1] |
| シェル | 固定QF 100 × 910 mmR (R/147mm) |
| 口径 | 100ミリメートル（3.9インチ） |
| 反動 | 油圧空気圧 |
| キャリッジ | 輸送：ウラル-375D（6×6） オンロード：60 km/h（37 mph） オフロード：15 km/h（9 mph） |
| 標高 | −10°から+20° [1] |
| トラバース | 左または右27° |
| 発射速度 | 14 rpm (最大可能) 10 rpm (最大可能) 4 ～ 6 rpm (標準) |
| 銃口速度 | 弾薬を参照 |
| 最大射程距離 | 弾薬を参照 |
2A19またはT-12は、ソ連設計の 100 mm対戦車砲 です。滑腔砲身を採用し、 APFSDSのような最新の徹甲弾を導入した最初の対戦車砲でした。口径から想像されるよりも強力な長い発射体を使用します。T-12 は、1960 年代初頭から 1980 年代後半まで、ソ連軍とブルガリア軍の主力牽引式対戦車砲として活躍しました。
歴史
T-12はユルガ機械製造工場の建設局によってBS-3 100mm砲の代替として設計された。最初の量産車は1955年に生産されたが[2] 、 T-12が実戦配備されたのは1961年になってからである。その特徴は滑腔砲を使用していることであった。[3] [4] T-12は主に装甲連隊や自動車化歩兵連隊の対戦車部隊に配備され、急速な前進中に反撃から側面を守るために使用された。[2]
1971年、新しい派生型であるT-12AまたはMT-12「ラピラ」（2A29）が導入されました。これは同じ砲身を持ちますが、キャリッジと砲盾が再設計されています。これにより、MT-12はMT-LBで牽引でき、機動性が向上しました。[4] 2A29R 「ルータ」またはMT-12Rは、レーダーシステムを備えたMT-12バージョンです。1981年から、砲はレーザービームに乗る誘導ミサイル9M117カステット（武器システム9K116）を発射できるようになり、新しい指定子2A29K「カステット」またはMT-12Kが付けられました。[5]
1990年代半ばまでに、西側諸国の近代戦車の正面装甲防御は100mm砲ではもはや貫通できなくなった。100mm口径の弾薬は、それで達成できる限界に達していたのだ。[6]敵の側面を攻撃するために移動できない固定対戦車砲の場合、これは特に問題である。今日、T-12は主にFRAG-HE弾を使用する通常の砲兵の役割で使用されている。T-12は2A45 Sprut-B 125mm滑腔対戦車砲に取って代わられる予定だった。
説明
革命的な滑腔砲
T-12の砲は、導入当初、ライフル砲ではなく滑腔砲身を採用していた点で、既存の砲兵砲と異なっていた。滑腔砲身を採用した理由は、主に徹甲弾に関係している。この種の砲弾は、機械的に装甲を貫通する。非常に高速で発射される細長い直径の棒の形状であれば、最も効果的である。飛行中は、発射時に回転を与えるライフル砲身によって安定化させることができるが、発射体が長くなると効果が低下する。[7] T-12砲は、発射体にフィンを付けることで安定化の問題を克服した。[8]これにより、ライフル砲で発射される徹甲投射弾(APDS) が、滑腔砲で発射される徹甲フィン安定投射弾(APFSDS) に置き換えられ始めた。[7]
.jpg/500px-100-%D0%BC%D0%BC_%D0%BF%D1%80%D0%BE%D1%82%D0%B8%D0%B2%D0%BE%D1%82%D0%B0%D0%BD%D0%BA%D0%BE%D0%B2%D0%B0%D1%8F_%D0%BF%D1%83%D1%88%D0%BA%D0%B0_%D0%A2-12_%D0%A0%D0%B0%D0%BF%D0%B8%D1%80%D0%B0_(7).jpg)
徹甲弾に滑腔砲を使用するもう一つの理由は、滑腔砲ではより高い圧力が可能になり、したがって発射体の速度が速くなることである。[4]その結果、T-12は際立って長いAPFSDS弾を発射した。このBM2弾（写真参照）は直径38mm（1.5インチ）で、既存のソビエト戦車砲の6kg（13ポンド）未満ではなく8.75kg（19.3ポンド）の推進剤を使用した。通常の徹甲弾の砲口速度がわずか900m/s（3,000フィート/秒）であるのに対し、この弾は1,540m/s（5,100フィート/秒）の砲口速度で発射された。これにより、高度1,000メートル（3,300フィート）での装甲貫通力が185mm（7.3インチ）から230mm（9.1インチ）に向上し、当時のNATO軍戦車のほとんどを貫通できるようになった。[7]
対戦車用高性能爆薬（HEAT）砲弾は、装甲を貫通するのに高速性ではなく、着弾時の爆発に頼っている。ライフル砲でHEAT砲弾を発射する際の問題は、安定させるための回転によって貫通力が半分ほど低下することだった。他の課題と相まって、1950年代半ばまでにHEAT砲弾は戦車砲には効果的ではなくなった。[9] T-12は、飛び出すフィンで安定させたHEAT砲弾を発射することでほとんどの問題を克服した。しかし、それでもまだ理想的ではなかった。なぜなら、砲弾が遅く、より高い弧を描くように発射しなければならなかったからだ。これは、ソ連に優れた測距儀が不足していたために複雑だった。[7]
1958年、ニキータ・フルシチョフはT-12を見てその砲に非常に感銘を受け、T55に搭載したいと考えました。[7]しかし、長い弾薬は既存のソ連中戦車の砲塔には収まりませんでした。そのため、 T-62の115mm U-5TS砲はより大きな口径で開発され、非常に長いT-12の砲弾を必要とせずに、より多くの燃料を使用できるようになりました。[10]
T-12の砲尾は半自動式で、初撃の前にのみ開ければよい。初撃後は砲尾が自動的に開き、すぐに新たな弾を装填できる。[4]
その他の特徴
T-12は85mm対戦車砲D-48の砲架を使用していた。実際、T-12とD-48の唯一の違いは砲身であった。両者はマズルブレーキで区別することができ、D-48の砲身は先端に向かって幅が広くなっているが、T-12とMT-12では砲身全体で同じ幅となっている。D-48とT-12の車輪は両方とも6本のボルトで固定されている。T-12の砲架では高速車両による牽引は不可能であった。そのため、通常はトラックで牽引された。[4]このため、T-12の横断速度はわずか15km/h (9.3 mph)に制限されていた。
この砲は、雪上や湿地帯を移動するためにLO-7スキーギアを装着することができる。これは幅広のランナーを備えた金属溶接構造である。車輪はランナーまで巻き上げられ、連結チェーンで固定される。砲はスキーから直接発射することができる。[11]
T-12 の上部と MT-12 の上部の主な違いは、使用されている平衡装置にあります。T-12 の平衡装置は目立ちませんが、MT-12 の平衡装置は、銃の右後部上部にある巨大な管です。銃の後ろに、銃尾と砲盾の間にある銃身の上部に 2 本の短い管がある銃身が T-12 です。右側に 3 本目のずれた管がある場合、その銃は MT-12 です。
この砲には、車長、牽引車の運転手、砲架操作員、装填手、および 2 人の弾薬手という 6 人の乗組員が必要です。この兵器は滑腔砲であるため、飛行中の精度を保つためにすべての弾薬にフィンが付けられています。
T-12 の標準装備には複数の照準器が含まれています。間接照準機構は、パノラマ PG-1M 照準器を備えた S71-40 機構で構成されています。直接射撃には OP4M-40U 照準器が使用されます。夜間の直接射撃には APN-5-40 または APN-6-40 が使用されます。
弾薬
注: 90 度でのRHAの貫通数値。
APFSDS
- 3BM-2
APFSDS -T タングステン
- 弾丸重量: 19.34 kg (42.6 ポンド)
- 発射体の重量: 5.65 kg (12.5 ポンド)
- 銃口速度: 1,575 m/s (5,170 ft/s)
- 最大射程距離: 3,000 m (3,300 ヤード)
- 浸透:
- 500メートルで230mm（550ヤードで9インチ）
- 2,000メートルで180mm（2,200ヤードで7インチ）
- 3,000メートルで140mm（3,300ヤードで5.5インチ）
- 3BM23/3UBM10
APFSDS
- ラウンド重量: 19.9 kg (44 ポンド)
- 発射体の重量: 4.55 kg (10.0 lb)
- 銃口速度: 1,548 m/s (5,080 ft/s)
- 最大射程距離: 3,000 m (3,300 ヤード)
- 貫通力: 1000メートルで225mm（1100ヤードで8.8インチ）[12]
熱
- 3BK16M/3UBK8
- 弾丸重量: 23.1 kg (51 ポンド)
- 発射体の重量: 9.5 kg (21 ポンド)
- 銃口速度: 975 m/s (3,200 ft/s)
- 最大射程距離: 1,000 m (1,100 ヤード)
- 貫通力: 400 mm (16インチ) [12]
ヘフラグ
- 3/12/3/35 3/12/3/35
- ラウンド重量: 28.9 kg (64 ポンド)
- 発射体の重量: 16.7 kg (37 ポンド)
- 銃口速度: 700 m/s (2,300 ft/s)
- 最大射程距離（間接）：8,200メートル（9,000ヤード）
誘導弾
- 9K117 カステット 3UBK10/3UBK10M
ビームライディングレーザー誘導弾。
- ラウンド重量: 24.5 kg (54 ポンド)
- 発射体の重量: 17.6 kg (39 ポンド)
- 平均速度: 300 m/s (980 ft/s)
- 射程距離: 100～5,000 m (110～5,470 ヤード)
- 貫通力: 550～600 mm (22～24 インチ)

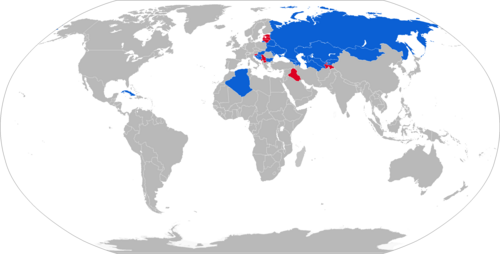

オペレーター
アルジェリア: 10 [13] : 340 [14]
ブルガリア: 126 [13] : 92
カンボジア:80 [15]
ジョージア: 16 [16] [確認が必要]
カザフスタン: 68 [13] : 190
キルギスタン: 18 [13] : 192
マリ [17]
モルドバ: 37 [13] : 193
ロシア[13] : 196, 200
シリア: 20歳以上
トランスニストリア
トルクメニスタン: 60 [13] : 210
ウクライナ: 500 [13] : 212
ウズベキスタン: 36 [13] : 216
ベトナム
.svg/500px-Flag_of_Transnistria_(state).svg.png){kind=small}
元オペレーター
アルメニア[18]
ボスニア・ヘルツェゴビナ[19]
キューバ[20]
東ドイツ: 267 [21]
エジプト: 100 [21]
エチオピア:50 [21]
ハンガリー[22]
イラク:100 [21]
カンボジア人民共和国: 15 [21]
モンゴル:25 [21]
ソマリア: 25 [21]
南イエメン: 72 [21]
ソビエト連邦[23]
ユーゴスラビア:350 [21]
.svg/500px-Flag_of_Iraq_(1991%E2%80%932004).svg.png){kind=small}
.svg/500px-Flag_of_the_Mongolian_People's_Republic_(1945%E2%80%931992).svg.png){kind=small}
.svg/500px-Flag_of_Yugoslavia_(1946-1992).svg.png){kind=small}
戦闘履歴
ロシア・ウクライナ戦争
ドンバス戦争（2014年～2022年）の間、ウクライナ軍はT-12、MT-12、MT-12Rの3種類の対戦車砲を500門保有していた。[5]この砲に関する報告では、T-12とMT-12が適切に区別されていないことが多い。ドンバス戦争中、MT-12の使用は多くの写真で記録されている。T-12の使用については定かではない。[要出典]
2022年のロシアによるウクライナ侵攻でも、ウクライナ軍がMT-12を使用しているのが観察された。[24]旧式のT-12はそれほど頻繁に目撃されなかった。しかし、2023年1月、BBCはバフムート近郊でウクライナ軍がT-12を使用している様子を示す記事とビデオを公開した。[25]
ロシア側では、T-12は2023年以前には使用されていなかったようだ。2023年初頭、クリミアでトラックに牽引されたT-12が初めて目撃されたが、これは実際の戦闘で使用されたことを示すものではない。2023年5月のベルゴロド州攻撃の際には、数台のトラックと共に破片が破壊されたため、前線で確認された。[26]
第二次ナゴルノ・カラバフ戦争
第二次ナゴルノ・カラバフ戦争（2020年）では、T-12はアルメニア側で使用された。[27]
その他の紛争
不完全であり、T-12 または MT-12 が使用されたかどうかの徹底的な確認が必要です。
- ソ連・アフガニスタン戦争[28]
- イラン・イラク戦争
- 湾岸戦争
- ダゲスタン戦争
- ロシア・グルジア戦争[29]
- シリア内戦
バリエーション
MT-LB-12（ウクライナ）
2022年8月、ウクライナのT-12がMT-LBの上に搭載されたビデオがオンラインで流通し始めました。この最初のビデオ[30]は、履帯の後ろに油圧安定化機構を備えた組み合わせを示していました。この改造は地元の歩兵によって行われました。すぐに、履帯の後ろに油圧安定化機構を持たない2つ目の組み合わせが続きました。[要出典]
これらの組み合わせはMT-12を搭載していると広く報道されたが、出版物では一貫してT-12が搭載されている特徴が示されていた。最初の組み合わせのビデオでは、砲自体にMT-12特有の平衡装置が付いていないことは明らかだった。[30] 2つ目の組み合わせの写真にも平衡装置はなく、製造に関する報告では、6つのボルトで固定された車輪で認識できる完全な牽引式T-12砲の写真さえ示されていた。[31]
それでも、ウクライナが将来、MT-LBシャーシに MT-12 を搭載する可能性は十分にあります。この組み合わせは MT-LB-12 と呼ばれています。
ルーマニア
- A407 - この砲兵システムはアルセナル・レジタ社によって設計され、MT-12と非常によく似ている。T-54/55戦車と同じ射程距離の弾薬を発射でき、最大射程は2,200メートル（7,200フィート）（HEAT）または4,000メートル（13,000フィート）（APC-T）である。派生型はA407M1とA407M2である。ルーマニア軍では、A407は100mm対戦車砲M1977（ルーマニア語： Tun antitanc calibrul 100-mm Model 1977）として知られており、通常はDAC 887Rトラックで牽引される。 [32] DAC 665Tトラックで牽引することもできる。モデル2002は改良型で、自動射撃管制システムTAT-100を装備している。 [33]
中華人民共和国
- タイプ73 - これはソビエトのT-12のコピーと思われます。[32]
- 86式- これは100mm滑腔砲で、85mm56式（D-44）といくつかの類似点がある。73式榴弾、73式対戦車榴弾、73式装甲板固定式弾、86式装甲板固定式弾を含む固定式の弾薬を最大射程1,800メートル（5,900フィート）まで発射する。[32]
