伸縮式はしごはしごは、昇降に一般的に使用される、垂直または傾斜した段差またはステップのセットです。はしごには2種類あります。自立式または壁などの垂直面に立てかけることができる固定式のはしご、ロープやワイヤーロープなどで作られ、上部から吊り下げることができる柔軟なはしごです。
固定式はしごの垂直部材は、「ストリンガー」または「レール」（米国）、「スタイル」（英国）と呼ばれます。固定式はしごは通常持ち運び可能ですが、構造物、建物、または機器に恒久的に固定されるタイプもあります。材質は一般的に金属、木材、グラスファイバー、または丈夫なプラスチックです。
バリエーション
頑丈なはしご

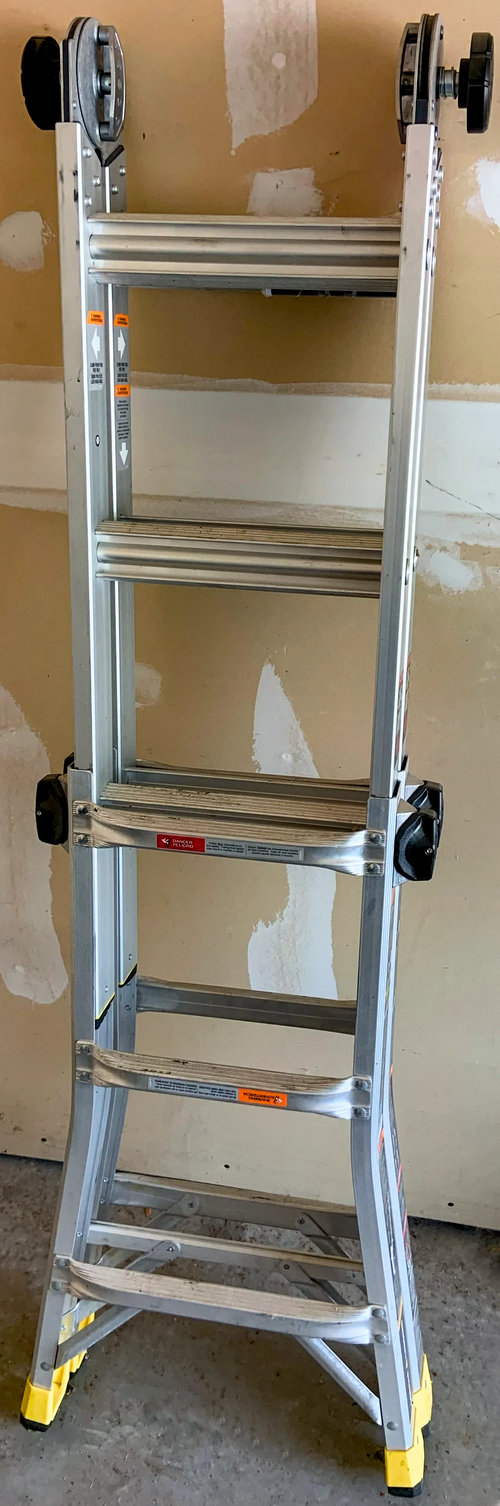

折りたたみ式のアルミ製脚立頑丈なはしごには、次のような様々な種類があります。
- 乗船用はしご：船の側面に設置された、乗船時に使用する持ち運び可能な階段。
- 攻城梯子。攻城戦において、城壁を登ったり堀を渡ったりする際に使用される。
- 屋根裏部屋への出入りを可能にするために、天井から引き下ろされる屋根裏梯子。

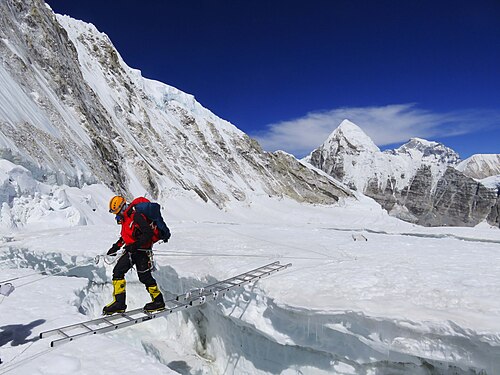

- 橋脚梯子とは、段差によって隔てられた2点間を通行するために水平に設置された梯子のことである。
- 乗降用はしご。乗り物に乗り込む際に使用するはしご。硬質または柔軟性のあるものがあり、乗降ステップや水泳用はしごとも呼ばれる。
- キャットラダー（米国ではチキンラダーとも呼ばれる）は、作業員が急勾配の屋根で滑落するのを防ぐために使用される軽量のはしごのフレームである。
- 鶏用はしご：中央に一本の支柱があり、その両側に段が突き出ているはしごで、鶏が鶏小屋に登るために使用する。
- クリスマスツリーラダーは、ダイバー用の乗降用はしごの一種で、中央に1本のレールがあり、側面が開いているため、ダイバーはフィンを装着したままはしごを登ることができます。[ 2 ]
- カウンターバランス式はしごは、下部がスライドする固定式はしごです。カウンターウェイトのシステムにより、下部のスライド部分は手を離すとゆっくりと下降します。
- 避難用はしご、例えば非常脱出用のはしごなど、緊急時に避難するために使用されるはしご。

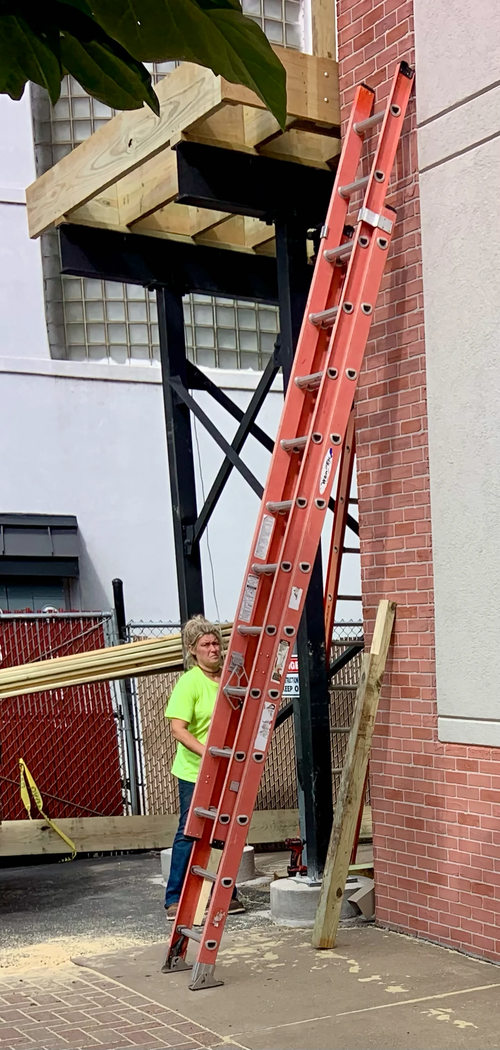

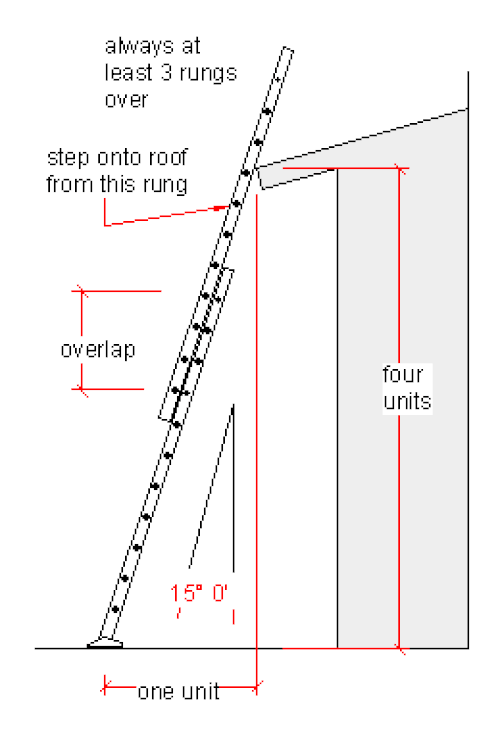

- 伸縮式はしご、またはテレスコピックはしごは、収納の利便性を高めるために2つ以上の長さに分割された固定式はしごです。長さは収納のために一緒にスライドさせたり、はしごの長さを伸ばすためにスライドさせたりすることができます。滑車システムが取り付けられている場合があり、地上の作業員がはしごを簡単に伸ばし、ドッグとポールを使用して所定の位置にロックすることができます。消防用の65 フィート（ 20m）、50 フィート（ 15m）、および一部の35 フィート（10m ）の伸縮式はしごは、重量があるため、持ち上げたり、旋回させたり、安定させたり、伸ばしたり、配置したり、縮めたり、下ろしたりするために、「バンゴーポール」、「トーメンターポール」、または「ステイポール」を使用します。
- 固定式はしご。2本の側部材が複数の踏み板で連結されており、可動部はなく構造体に固定されている。

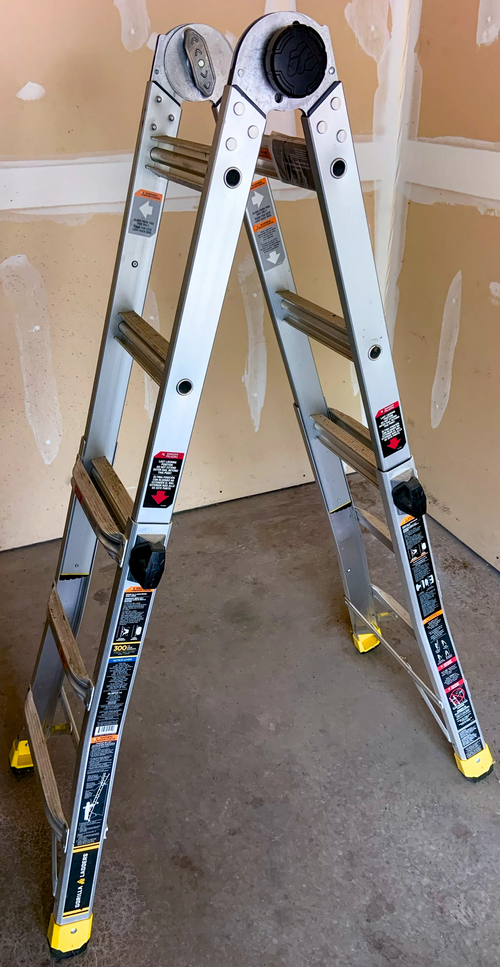

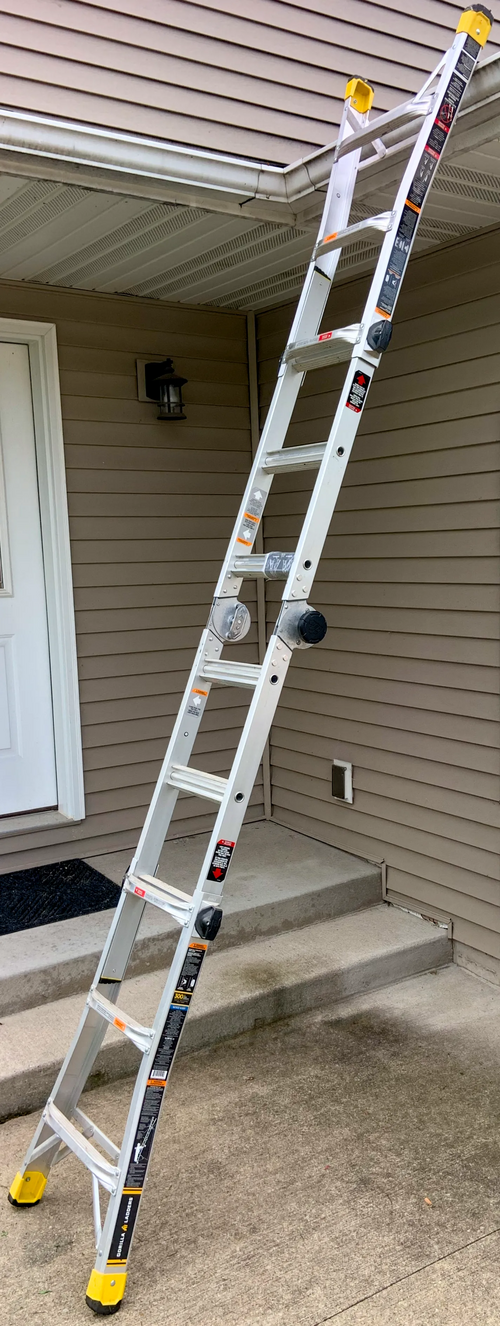

- 折りたたみ式はしごは、脚立型のはしごで、1つまたは複数（通常は3つ以下）のロック可能な片方向ヒンジを備えています。不均一な地面（階段など）での使用、足場としての使用、または完全に伸ばした状態での固定式はしごとして最適です。一部のバリエーションでは、中央に片方向ヒンジがあり、伸縮可能なロック脚を備えています。
- フックラダーまたはポンピエールラダーとは、上部に窓枠をつかむためのフックが付いた頑丈なはしごで、消防士が使用する。

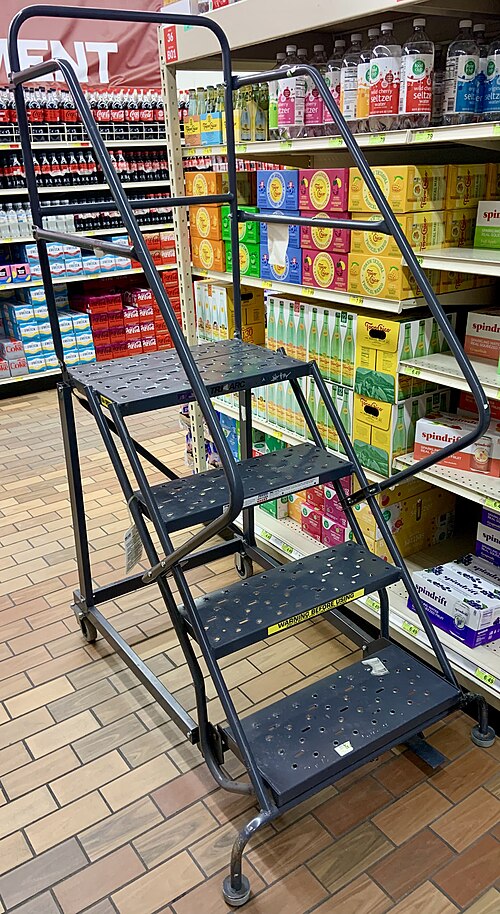

食料品店に設置された移動式安全ステップ- 移動式安全階段は、車輪やキャスターが付いた自立構造で、簡単に移動できます。階段の昇降を補助するために、小さな上部プラットフォームと手すりが付いている場合もあります。
- 果樹園用はしごは、3本脚の脚立で、3本目の脚は木の枝の間に差し込んで果物を収穫できるように作られている。
- プラットフォームラダーとは、広い作業台と、作業者が作業台で掴まるための上部の手すりが付いた脚立のことです。
- 伸縮式はしご。排水管のような形状をしているが、必要な時に瞬時に展開できるはしご。

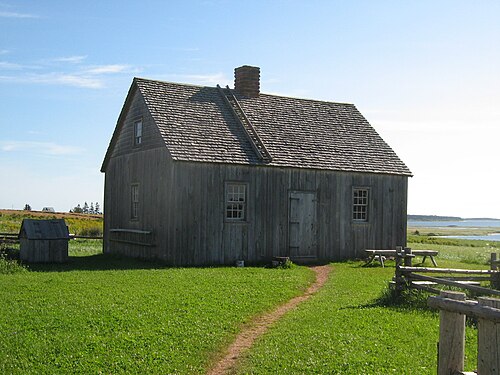

- 屋根用はしごは、傾斜屋根の棟を掴むための大きなフックが上部に付いた、頑丈なはしごです。
- 分割式はしご（建築用はしごとも呼ばれる）は、各セクションが分離・交換可能で、任意の数のセクションを接続することができる。
- 脚立とは、中央で蝶番で繋がれた逆V字型の自立式携帯はしごで、支柱によって2つの部分が一定の角度に保たれるようになっている。脚立には平らな踏板と蝶番で繋がれた背もたれがある。
- スイムラダーとは、水泳者が水から上がるために使用するはしごで、ボートなどでよく見られる。
- 伸縮式はしごは、一般的に脚立と360度回転ヒンジを備えた延長はしごのハイブリッドを指すのに使われます。3つの部分から構成され、2つの脚立に分解できます。例：リトルジャイアント。
- 脚立は、中央部分が伸縮する「 Aフレーム」型の梯子です。
- ターンテーブル式はしごは、消防車の屋根にある回転台に取り付けられた伸縮式はしごである。
- 垂直に上昇するはしごで、高い場所に登り、その高い場所での吊り下げを容易にするように設計されている。
- X-deckはしごは、はしごと足場を組み合わせた米国特許取得済みのはしご設計です。[ 3 ] [ 4 ]
ニューヨーク市の非常階段のはしごもともとは木製だった頑丈な梯子は、20世紀には軽量なアルミニウム製がより一般的になった。グラスファイバー製の支柱を持つ梯子は、グラスファイバーが電気絶縁体であるため、架空電線の上やその近くでの作業に使用される。[ 5 ]ヘンリー・クアッケンブッシュは1867年に伸縮梯子の特許を取得した。[ 6 ]
柔軟なはしご

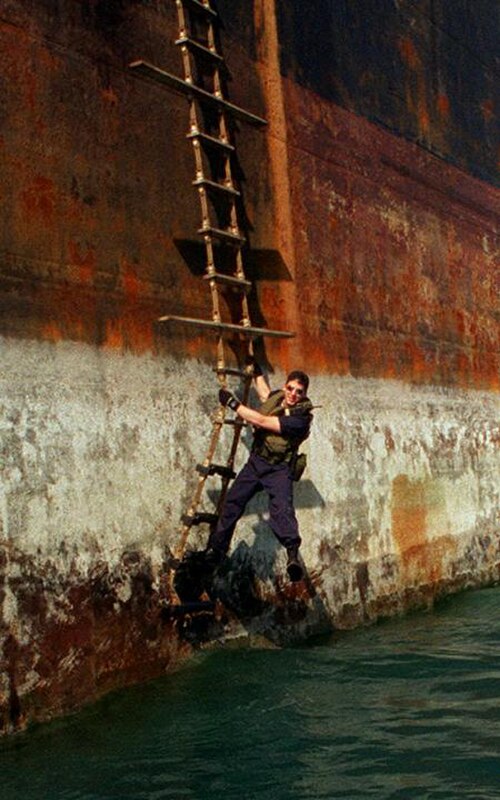

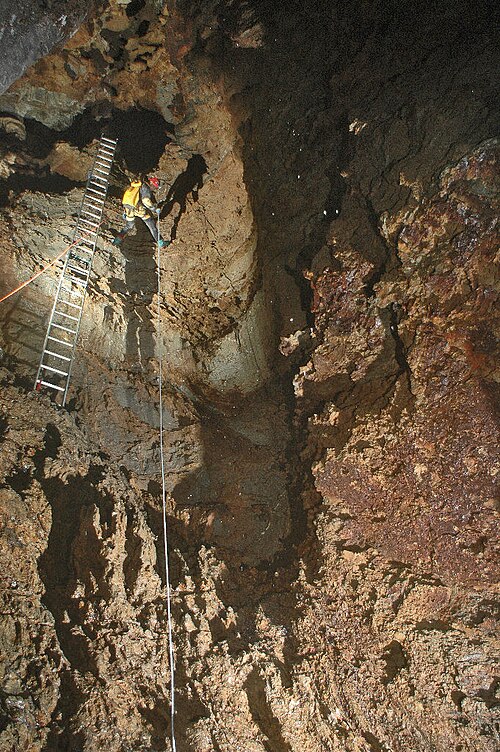

リバーベンド洞窟で使用されているアルミ製の梯子（2006年）- ロープのはしごやヤコブのはしごは、収納スペースが極めて限られている場合、重量を最小限に抑える必要がある場合、または登る対象物が曲がっていて固定式のはしごが使えない場合に使用されます。ロープのはしごには、固定式のはしごよりも登るには技術が必要です。ロープのはしごは振り子のように揺れる傾向があるためです。船で使用されるヤコブのはしごは、主に緊急時または船の側面への一時的なアクセスに使用されます。[ 7 ]鋼鉄やアルミニウムのワイヤーのはしごは、木製の横木が付いたロープのはしごから発展したもので、垂直洞窟探検で使用されることがあります。柔軟なはしごは、ボートの水泳用はしごとしても使用されることがあります。
用途
- 静電気放電ラダーは、ESD（静電放電）規格に準拠して製造されたポータブルラダーです。静電気放電は、電気が人体や他の導体を通過し、何らかの物体に放電される自然現象です。例えば、ドアノブに触れたときに感じるショックはESDです。この自然現象は、ESDが繊細な電子機器に高額な損害を与える可能性があるため、電子機器組立の分野では非常に重要なトピックです。静電気放電ラダーは、電気抵抗が制御されたラダーです。抵抗によって電荷が一点から別の点へ移動する速度が遅くなり、ESD発生時の保護性能が向上します。抵抗値は10⁵Ω /平方以上10¹²Ω /平方未満です。
- 乗降用はしごやプール用はしご、水泳用はしご、飛び込み用はしご。はしごは、ボートの側面や船尾に設置して水からボートに乗り込む際に使用したり、プールで出入りする際に使用したりします。プール用はしごは通常、プラスチック、木材、または金属製のステップで構成され、上面は滑り止め加工が施され、側面にはステップを支え、使用者の手すりとなる金属製のレールが付いています。通常は固定されています。ボート用の乗降用はしごは固定式のものもありますが、通常は持ち運び可能で、使用しないときは折りたたんで航行時の抵抗を軽減します。乗降用はしごは、他の種類の乗り物にも使用でき、乗り物の構造に直接支えられる乗降ステップもあります。
- 突撃用はしごは、軍事攻撃時に壁や崖を登るために、素早く設置できるよう設計された軽量の携帯用はしごである。
安全性
欠陥のあるはしごによってできたスキッドマークはしご昇降作業で最も多い怪我は、はしごから転落することによる打撲ですが、骨折もよく見られ、事故の状況によっては頭部外傷も起こり得ます。単純な転落に加え、はしご自体が支持面上で滑ったりずれたりすることで、怪我の原因となることもあります。
これを避けるために、多くの梯子には、地面との摩擦を増やす柔軟なプラスチックまたはゴム製の脚またはベースパッドが付いています。しかし、摩擦脚がひどく摩耗すると、滑らかな金属が硬い表面に接触し、事故の可能性が高まります。梯子の地面へのグリップ力を高めるための梯子安定装置も利用可能です。最初の梯子安定装置または梯子脚の1つは1936年に提供され、今日ではほとんどの大型梯子の標準装備となっています。[ 8 ]
一般的なはしご脚の設計では、比較的しっかりとした平らな地面では、回転式の平らな摩擦脚を使用できます。柔らかい地面の場合は、脚を回転させて鋭い歯の付いた金属板を地面に食い込ませることで、よりしっかりと固定できます。地面が平らでない場合は、専用のはしご水平調整脚を延長または取り付けることで、凹凸のある地面に対応できます。
はしごの支柱、支え、または安定装置は、はしごの上部に取り付けて壁から離しておくための装置です。これにより、はしごは屋根の軒先などの張り出した障害物を避けることができ、また、はしご上部の2つの接点間の左右の間隔が広がるため、同じ長さのはしごでも安全な作業高さを増やすことができます。
伸縮はしごの最上段を取り付けるための恒久的なアンカーポイントを建物に設けることがますます一般的になってきている。特に窓拭きなどの繰り返し行う作業の場合に重要となる。これは、はしごの「支え」をしてくれる仲間がいない場合に特に重要となる。支えとは、別の作業員が最下段に立つことで、使用時のはしごの安定性を大幅に向上させるものである。ただし、はしごの支えは、安全な設置のための最終手段とみなすべきである。[ 9 ]アンカーポイントは、多くの場合、石積みの壁の溝にセメントで固定されたリングであり、ロープやカラビナなどを使用してはしごの段を取り付けることができる。
階層クラス
欧州連合と英国は、ヨーロッパで製造または販売されるすべての梯子に対して、梯子認証システム（梯子クラス）を確立しました。認証クラスは、脚立や伸縮梯子などの持ち運び可能な梯子にのみ適用され、3種類の認証に分類されます。各梯子認証は、梯子が支えるように設計された重量、認証クラス、および用途を示す色分けされたラベルによって指定されます。[ 10 ]
- クラス1はしご – 重工業用途向け、最大耐荷重175kg 、青色
- EN131規格のはしご – 業務用、最大耐荷重150kg 、特定の色分けなし
- クラスIIIはしご – 軽作業用、家庭用、最大耐荷重125kg 、赤色
米国では、定格耐荷重に基づいて同様の梯子の分類を確立している。[ 11 ]
- タイプIAA（超高耐久） – 375ポンド
- タイプIA（超高耐久性） – 300ポンド
- タイプI（高耐久性） – 250ポンド
- タイプII（中荷重） – 225ポンド
- タイプIII（軽作業用） – 200ポンド
社会と文化
英語圏の国々では、はしごの下をくぐると不運を招くという迷信がよく見られます。この迷信は、壁に立てかけられたはしごが絞首台に似ていることから来ているという説もありますが、[ 12 ]古代エジプトのピラミッドと三角形が三位一体の神々を表しており、壁に立てかけられたはしごで作られた三角形をくぐると冒涜行為とみなされたことに由来するという説もあります。はしごはキリストの磔刑とも関連付けられており、作家で科学者のチャールズ・パナティは、キリストが磔にされた十字架にはしごが立てかけられていたと多くの人が信じており、それが邪悪、裏切り、死の象徴となっていると指摘しています。[ 13 ]子供向けのコメディ作品では、はしごの下をくぐることが不運の原因または結果となるというイメージが、よく使われる表現になっています。[ 14 ] [ 15 ]
