グラナテンヴェルファー 16

グラナトヴェルファー 16
グラナトヴェルファー 16

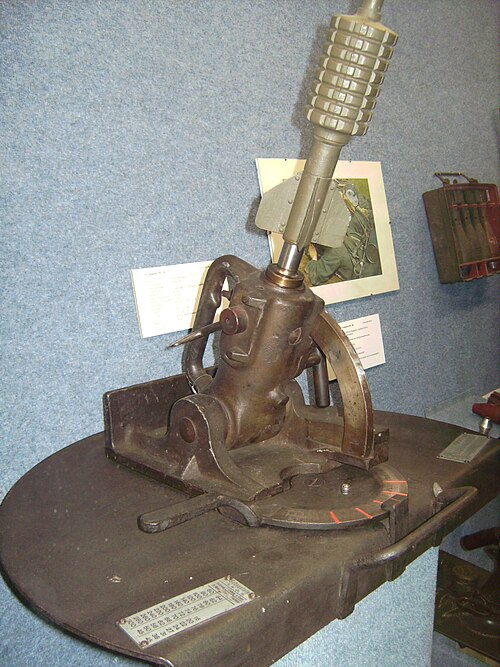

	ドイツ、コブレンツのWehrtechnische StudiensammlungにあるGranatwerfer 16
タイプ	歩兵迫撃砲; グレネードランチャー
原産地	ドイツ帝国
サービス履歴
使用中	1916-1920年代
使用者	ドイツ帝国オーストリア＝ハンガリー帝国ブルガリア王国オスマン帝国ポーランド; ; ; ;
戦争	第一次世界大戦
生産履歴
デザイナー	ヴェセル神父
メーカー	Stock & Co、Berlin ; Bing Brothers、Nürnberg ; Maschinenfabrik Alfred Wolff、ベルリン。
仕様
質量	ランチャー: 24 kg (53 ポンド); ベースプレート: 16 kg (35 ポンド)
バレルの長さ	152 mm（6インチ）
シェル	1.8 kg (3 ポンド 15 オンス)
口径	60 mm (2.4 インチ)
反動	なし
標高	+14°～+85°
トラバース	80° 左/右
発射速度	4～5回転
有効射程距離	460メートル（500ヤード）

クライネ・グラナテン ヴェルファー16 、英語ではGr.W.16 （1916年型小型擲弾発射機）は、第一次世界大戦中に中央同盟国が使用した歩兵迫撃砲である。ハンガリーの司祭、ヴェーチェル神父によって設計され、 1915年にオーストリア＝ハンガリー帝国軍によって初めて使用された。オーストリア＝ハンガリー帝国軍では、「プリースターヴェルファー」というニックネームが付けられた。1916年、ドイツはドイツ帝国軍向けにライセンスを受けて改良版の生産を開始した。^[3]

背景

第一次世界大戦前の軍事計画者の多くは、機動的な攻勢戦争を戦うという概念に固執していた。機械化以前は、騎兵と軽騎兵の砲兵が野戦部隊に榴散弾を発射することに重点が置かれていた。戦闘員が直面した問題は、軽野砲が直接射撃用に設計されており、仰角が限られており、塹壕陣地にいる敵部隊に対処するために必要な高角度の間接射撃を行うことができなかったことであった。^[4]

単純な対策としては、砲を高い位置に設置してピットから発射させることだったが、砲の大きさと重量が大きすぎ、荷役動物が塹壕内や砲弾が飛び散る無人地帯の沼地を砲で移動させることはできなかった。理論家たちが予見していなかったのは、地雷、塹壕、有刺鉄線、機関銃が砲の機動力を奪うことであり、西部戦線が塹壕戦に停滞するにつれて、戦闘員が戦争に使用した軽野砲は限界を見せ始めた。^[4]

防御側は補強された塹壕で予備砲撃を待ち、砲撃が終わると塹壕や機関銃陣地に陣取り、無人地帯を越えた敵の攻撃に備えた。有刺鉄線は、攻撃者を防御側の塹壕の脆弱な場所から遠ざけ、事前に定められたキルゾーンに誘導して、重なり合う機関銃射撃を集中させたり、攻撃者を安全な距離に留めて防御砲撃を要請したりするためによく使われた。機関銃陣地は、土嚢、木材、波形金属、頭上防御付きのコンクリートで構築できた。無人地帯を前進する歩兵が目にするのは、腰の高さにある小さな水平の開口部と、砲盾の上部だけが見えるだけである。攻撃側の歩兵は、砲火を浴びながらこれらの陣地に近づき、ライフル、手榴弾、火炎放射器で破壊しなければならない。^[5]

攻撃側にとっての問題は、低角度からの直接射撃で敵の機関銃陣地を制圧し、高角度からの間接射撃で塹壕内の部分的に無防備な部隊を制圧するために持ち込める、軽量で持ち運びやすく、単純で安価な火力がなかったことである。初期の戦闘員は、手榴弾を発射するためにクロスボウ、カタパルト、スリングショットを試したが、あまり成功しなかった。最終的に、ほとんどの戦闘員は手榴弾、ライフル手榴弾、塹壕迫撃砲に落ち着いた。しかし、手榴弾と塹壕迫撃砲の間にはまだ隙間があり、グラナテンヴェルファー 16 がその隙間を埋めた。

デザイン

グラナテンヴェルファー 16 は、スピゴット迫撃砲の一種です。ストークスやブラント迫撃砲のように、発射体が管を滑り落ちて撃針に当たって発射される前装式兵器ではなく、グラナテンヴェルファーには、旋回と仰角を調整できるベースに取り付けられた短い金属製のスピゴットがありました。グラナテンヴェルファー 16 には、砲手と装填手の 2 人乗りの乗員がいました。砲弾は、スピゴットの上を滑る尾翼が付いた中空の中央管を備えた手榴弾とサイズと構造が似ていました。グラナテンヴェルファー16は、無人地帯を横切って運搬できるほど軽量であったが、147 kg (324 lb) の7.58 cm ミーネンヴェルファーや、483 kg (1,065 lb)の17 cm ミットラーミーネンヴェルファーなどの他の兵器は、時には重すぎて荒れた地面を簡単に横切って運搬できないことがあった。グラナテンヴェルファー16は2つの部分に分解でき、発射装置の重量は24 kg (53 lb)、ベースプレートの重量は16 kg (35 lb) であった。^[6]

生産

1915年に生産が開始されたオーストリア＝ハンガリー帝国の設計をコピーした、失敗作となったグラナテンヴェルファー15があった。この手榴弾は、円筒形のグラナテンヴェルファー16手榴弾よりも直径がわずかに大きく、より丸みを帯び、尾翼が異なっていた。グラナテンヴェルファー16は、可動部品が少なく、安価で製造しやすい武器だった。高価な材料や精密な機械加工は必要なかったため、許容誤差が小さいことに慣れている単純な鋳造・鍛造設備を持つ企業で製造することができた。各メーカーは、わずかな違いがあるだけで、わずかに異なる武器を製造したが、それでも同じ弾薬を発射することができた。^[7]

弾薬

グラナテンヴェルファー 16 は、煙幕弾、高爆薬弾、照明弾、さらにはビラを撒くことができるプロパガンダグレネードなど、さまざまな種類のグレネードを発射できました。しかし、最も一般的なタイプは、重量 1.8 kg (3 ポンド 15 オンス)、爆薬 400 g (14 オンス) の高爆薬破片で、最小射程距離 50 m (55 ヤード)、最大射程距離 460 m (500 ヤード) でした。ライフルグレネードの場合は、重量 450～680 g (1～1.5 ポンド)、最大射程距離 160～183 m (175～200 ヤード) でした。直接射撃兵器として使用した場合、手榴弾は長さ5メートル（5.5ヤード）と50メートル（55ヤード）の範囲を金属片で埋めることができ、高角度間接射撃として使用した場合、手榴弾は長さ30メートル（33ヤード）の範囲を破片で埋めることができた。しかし、手榴弾は間接射撃に使用した方が正確であった。グラナテンヴェルファー16は対人戦闘に使用される傾向があり、高爆発性の砲弾を発射するより重い塹壕迫撃砲は敵の塹壕や有刺鉄線を破壊する任務を負っていた。^[7]

発射手順

射撃するには、砲手は希望する射程と方向に合わせてスピゴットの角度を調整し、発射機構をコックし、安全レバーを「安全」の位置に回す。次に装填手は手榴弾の先端に接触信管を挿入し、手榴弾をスピゴットに滑り込ませ、信管の安全ピンを取り外し、砲手は手榴弾の底部にある 7.92 mm 空包を爆発させる紐を引いて発射する。反動があるため、グラナテンヴェルファー 16 は砲手が旋回機構と昇降機構のノッチを見ることができるように左側から操作することが推奨された。よく訓練された乗組員は 1 分間に 4～5 発、1 時間に最大 250～300 発の射撃が可能であった。^[6]

グラナテンヴェルファー 16 の利点は、他の武器に比べて静かだったことです。フランス人は、この手榴弾が空中を飛んでいるときにヒューという音を立てることから、この手榴弾を「鳩」または「キジバト」と呼んでいました。頭上まで飛んで身を隠す時間がほとんどなくなるまで、音が聞こえないことも多々ありました。また、軽量で速度が遅く、クラッシュ信管が敏感なため、柔らかい地面でも手榴弾が深く沈み込まず、破片の有効性を高めました。1917 年には、弾頭に少量の火薬を詰めた新しい跳ね返り手榴弾が開発されました。手榴弾が着弾すると、火薬が点火して手榴弾を 1 メートル (3 フィート 3 インチ) 空中に飛ばし、爆発して爆発半径が広がります。^[3]

グラナテンヴェルファー 16 は通常、塹壕の第一線か第二線に配置されていた。最も効率的なグラナテンヴェルファーの数は、前線の各中隊セクションにつき 4 台だった。通常、グラナテンヴェルファーは 18 メートル (20 ヤード) 間隔で分散配置されていたため、敵の反撃砲火1発で破壊されるのは 2 台までであった。また、砲兵隊長が音声コマンドや手信号で 4 台以上を制御するのは、敵に気付かれてしまう恐れがあった。グラナテンヴェルファーは、重火器による準備砲撃の後に塹壕から出てきた部隊と交戦するために使用できた。グラナテンヴェルファー 16 は射撃速度が速く、命中精度も高かったため、敵の塹壕は砲火で飽和状態となり、敵は塹壕に隠れざるを得なくなり、攻撃側の歩兵は妨害を受けずに無人地帯を横断し、防御側が反応する時間がないうちに塹壕に到着することができた。^[6]

同盟国の同等物

連合国は戦争の大半において、グラナテンヴェルファー16に直接相当する兵器を持っていなかった。しかし、1917年にフランスは8つのスピゴットを備えた弾幕迫撃砲であるボンバルデ・ガルニエを導入した。ボンバルデ・ガルニエが発射した手榴弾はグラナテンヴェルファー16と非常によく似ており、発射機構はフュジル・グラスmle1874から流用した空包で発射された。^[8]

ギャラリー

爆発性の高い破片手榴弾。
1917年、フランドルでドイツ陸軍海兵大隊と戦闘中のグラナテンヴェルファー16
直火用に作られたオーストリアのグラナテンヴェルファー
グラナテンヴェルファー16を含む捕獲したドイツの武器を持つ米兵
航空爆弾として使用される手榴弾
フランスのボンバルド・ガルニエ弾幕迫撃砲

参考文献

^ チェプリンスキー、アンジェイ (1994)。百科事典 współczesnej broni palnej : od połowy XIX wieku。リシャード・ウォニアク。ワルシャワ：WIS。 p. 80.ISBN 83-86028-01-7. OCLC 36057898.
^ “Granatwerfer 16”. www.bulgarianartillery.it . 2021年3月29日閲覧。
^ ab イェーガー、ハーバート（2001年）。第一次世界大戦のドイツ砲兵。マールボロ：クロウッド・プレス。pp. 78–79。ISBN 1-86126-403-8. OCLC 50842313.
^ ab バチェラー、ジョン (1979)。『土地の力』ジョン・H・バチェラー。ニューヨーク：エクセター・ブックス。pp. 6–8。ISBN 0-89673-010-7. OCLC 5718938.
^ バチェラー、ジョン (1979)。『土地の力』ジョン・H・バチェラー。ニューヨーク：エクセター・ブックス。pp. 30–34。ISBN 0-89673-010-7. OCLC 5718938.
^ abc 「The Soldier's Burden - Granatenwerfer 16」。www.kaiserscross.com 。 2021年3月29日閲覧。
^ ab 「My Granatenwerfer 16 - 「Belching Bertha」 | Collectors Weekly」。www.collectorsweekly.com 。 2021年3月29日閲覧。
^ “Bombarde DR 'Garnier'”. Gun & Fez & Waffle . 2022年1月12日時点のオリジナルよりアーカイブ。2021年3月29日閲覧。
