| 17 cm ミッテルミネンヴェルファー | |
|---|---|
 | |
| タイプ | 中型塹壕迫撃砲 |
| 原産地 | ドイツ帝国 |
| サービス履歴 | |
| 使用中 | 1913–1918 |
| 使用者 | |
| 戦争 | 第一次世界大戦 |
| 生産履歴 | |
| デザイナー | ラインメタル |
| メーカー | ラインメタル |
| 生産 | 1913–1918 |
| 建造数 | 約2361 |
| バリエーション | 17 cm mMW 該当なし |
| 仕様 | |
| 質量 | 483 kg (1,065 ポンド) |
| バレルの 長さ | a/A: 64.6 cm (2 フィート 1 インチ) L/3.8 n/A: 76.5 cm (2 フィート 6 インチ) L/4.5 |
| 口径 | 170 mm (6.69 インチ) |
| 反動 | ハイドロスプリング |
| キャリッジ | ボックストレイル |
| 標高 | +45°～90° |
| トラバース | 25° |
| 発射速度 | 20回転 |
| 銃口速度 | 200 m/s (656 フィート/s) |
| 有効射程距離 | 300メートル（325ヤード） |
| 最大射程距離 | 1,600メートル（1,700ヤード） |
| 観光スポット | パノラマ |
.svg/500px-Flag_of_Germany_(1867%E2%80%931918).svg.png){kind=small}
ウィキメディア・コモンズには、 17 cm Minenwerferに関連するメディアがあります。
17cmミッテルラー迫撃砲（17cm mMW）は、第一次世界大戦でドイツが使用した迫撃砲である。
開発と使用
この兵器は、日露戦争中の1905年の旅順包囲戦後に工兵部隊が使用するために開発されたもので、要塞を守るために軽量の砲弾をより遠くに投げることで、より重い迫撃砲に対抗できるように設計された。[ 2]これは、標準的なハイドロスプリング反動システムを備えた前装式のライフル迫撃砲であった。50キログラム (110 lb) の榴弾を発射し、これは同じ口径の通常の砲弾よりもはるかに多くの炸薬を充填していた。銃口初速が低いため、砲身の壁を薄くすることができ、したがって充填剤のためのスペースも広く取れた。さらに、低速であるため、供給が不足していたTNTよりも耐衝撃性の低い硝酸アンモニウム炭素などの爆薬を使用することができた。これにより、早期爆発が多数発生し、ミーネンヴェルファーの乗員は通常の砲よりも危険であった。また、40kgのガス弾を発射することもできた。[3]
戦争中のある時点で、より長い銃身を持つ新しいバージョンの武器が生産されました。これは17 cm mMW n/A（neuer Art）または「新しいパターン」と呼ばれ、古いモデルはa/A（alter Art）または「古いパターン」と呼ばれました。a/Aモデルは16aと16bにも改造され、16aは古い銃身に銃身延長部をねじ込み、bは古いモデルの銃身を新しいモデルの銃身より4cm短いライフル銃身のブランクに交換することで作られました。[4] [3]
実戦では、mMW は車輪を取り外した後、車体と乗員を保護するために 1.5 メートル以上の深さのピットに設置されました。短距離であれば 4 人で牽引するか、17 人で運ぶことができました。射程距離が極めて短いにもかかわらず、mMW はバンカーやその他の野戦要塞を破壊するのに非常に効果的であることが証明されました。その結果、戦争勃発時に 116 台だった mMW の運用数は、1918 年には 2,361 台にまで増加しました。[5]
17cmmMW砲2門はポーランド侵攻時にSSハイムヴェーア・ダンツィヒ部隊によっても使用された。[6]
生き残った例
- カナダ王立砲兵連隊中央博物館（マニトバ州シロ）
- キャンベラのオーストラリア戦争記念館にて
- また、マサチューセッツ州オーバーンのアメリカ在郷軍人会館には、初期の短砲身モデルが現存している。
- a/A (1917 Rh.MF. Nr.5763)、クイーンズランド博物館、ブリスベン
- n/A (1917 Sächsische Maschinen Fabrik Nr 5184)、キャンベルタウン ヘリテージ センター、スコットランドにて
- ニュージーランド、オタゴ州、ロックスバラ、地区議会サービスセンターの外にある4980。[7] [8]
- ウィルバー アベニュー、クランストン、ロードアイランド州
- マサチューセッツ州モンソンの記念ホール
- フォールズパーク、ペンドルトン、インディアナ州、米国
- アルバータ州ステイブリーのステイブリーセンテニアルパークには、この迫撃砲の短銃身バージョン（シリアルナンバー1972）がスパンダウ機関銃とともに展示されている。[9]
- ヴィタウタス大王戦争博物館ホーム
- カナダ在郷軍人会第15支部ハーバーグレース[10]
- 死の記念碑、サン ヴラン、コート ダルモール、フランス
参照
フォトギャラリー
-

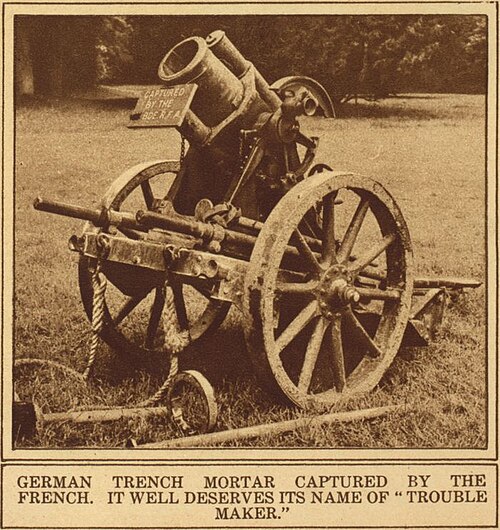

初期の短砲身型が台車に載っている -
車輪を取り付けた輸送モードのA/Aモデル -
キャンベラのオーストラリア戦争記念館にある n/A モデル (長砲身) -

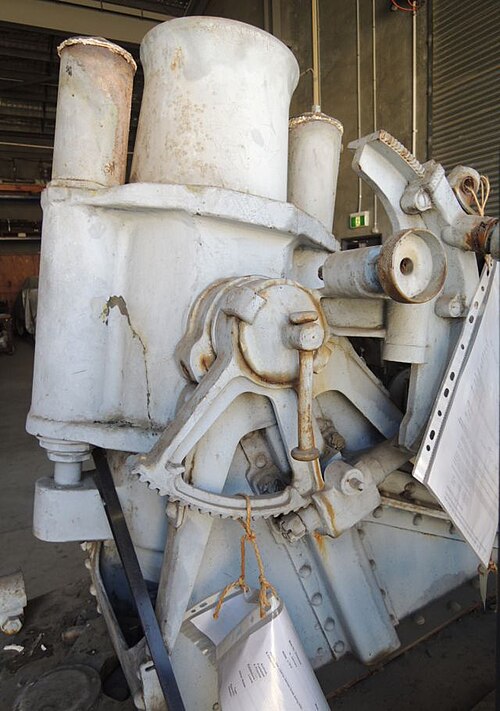

1917 a/A mMW Nr.5753 、ブリスベンのクイーンズランド博物館所蔵 -
スコットランド、キャンベルタウン ヘリテージ センターの敷地内にある 1917 年製の N/A モデル Minenwerfer -
ラインメタル17cm迫撃砲は、1918年8月2日に第2カンタベリー歩兵大隊によって捕獲され、ニュージーランドのロックスバラ評議会ビルに記念碑として展示されている。 -
17cm化学砲弾の図 -
17cm焼夷弾の図
