扇形ヴォールト

扇形ヴォールトはゴシック様式で用いられるヴォールトの一種で、リブがすべて同じ曲線を描き、等間隔で配置されており、扇形に似ている。このデザイン要素の始まりと普及は、イギリスと深く結びついている。

最も古い例は1351年頃のもので、^[1]グロスター大聖堂の回廊で見ることができます。^[2]世界最大の扇型ヴォールトはケンブリッジのキングス・カレッジ礼拝堂にあります。

扇形ヴォールトはイギリス特有のものである。北スペインのバルバストロ大聖堂のリアーン・ヴォールトは扇形ヴォールトによく似ているが、完全な円錐形ではない。ジョン・ハーヴェイ（1978）は、アラゴンにおけるイギリスの影響の源としてキャサリン・オブ・アラゴンを示唆している。^[3]

扇形ヴォールトの誕生

扇型ヴォールトは、1351年から1377年の間にグロスターで開発されたものとされており、 ^[3]現存する最古の例はグロスター大聖堂の東回廊の歩道である。^[4] ハーヴェイ（1978）は、グロスターの東回廊は、グロスターシャー州ケンブリッジ村出身のトーマス・デ・カンテブルッゲの指揮下で完成したと仮説を立てている。カンテブルッゲは1364年にヘレフォード大聖堂の参事会館（ウィリアム・ステュークリーの図面に基づいて扇型ヴォールトだったとも考えられている）の建設のため出発した。^[5]グロスター回廊の他の3つの部分は、おそらくロバート・レシンガムの指揮下で1381年に着工された。

初期の扇形ヴォールトの他の例はグロスター周辺に存在し、その地域で 14 世紀に数人の石工の親方らが活動していたことを示唆している。^{[引用が必要]}

構造

扇形ヴォールトのリブは、等曲率で、中心（垂直）軸の周りを等距離回転し、名前の由来となった円錐形を形成します。円錐の連続の間には、平らな中央スパンドレルが空間を埋めます。リーディ（1980）によると、扇形ヴォールトは、イギリスのリブヴォールトの通常の建設方法により、フランスやその他のゴシック建築の中心地ではなくイギリスで開発されました。 ^[6]イギリスのリブヴォールトでは、リブの列はリブに対して垂直に配置されますが、フランスではリブの列は壁に対して垂直に配置されます。

扇形ヴォールトのある建物

中世と近世

グロスター大聖堂、回廊、最古の扇形ヴォールトは1373年にホートン修道院長によって着工された。
ケンブリッジのキングス・カレッジ礼拝堂、世界最大の扇形ヴォールト（1512-1515年）
バース修道院、サマセット、身廊と内陣（1860 年代の修復、元々はウィリアム・ヴァーチューによる）
ブレイズノーズ・カレッジ、オックスフォード、礼拝堂の天井 – 石膏ペンダント扇形ヴォールトの見事な例
カンタベリー大聖堂、ジョン・ウェイステルによる横断塔、ヘンリー6世の礼拝堂
オックスフォードのクライスト教会、大広間への階段
セントアンドリュー教会、メルズ、サマセット、ポーチ^[6]
聖ヨハネバプティスト教会、アックスブリッジ、サマセット、クロッシング^[6]
セントピーター＆セントポール教会、マチェルニー、サマセット、塔の下^[6]
セントジョンザバプティスト教会、サイレンセスター、グロスターシャー、ポーチと北礼拝堂

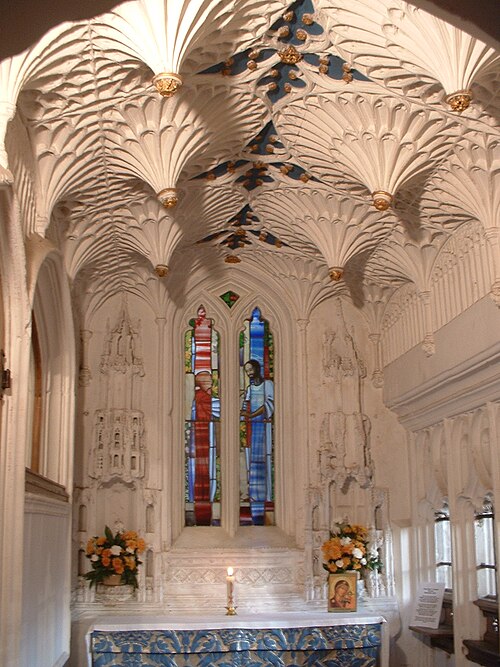

ワーウィックの聖マリア教会、ディーン礼拝堂
オックスフォード大学コンボケーションハウス
コーパスクリスティカレッジ、ケンブリッジ、メインゲートウェイ
イーリー大聖堂、アルコック司教礼拝堂
イートンカレッジチャペル(金庫室は 1958 年に建てられました)
ハンプトンコート宮殿、大広間の大門と出窓
ヘンリー7世聖母礼拝堂、ウェストミンスター寺院、ロンドン、1503-1509年^[7]（ペンダント付き、ウィリアム・ヴァーチュー作）
リンカーン法曹院礼拝堂、地下室^[8]
マンチェスター大聖堂、塔の下
ミルトン修道院、ドーセット、横断歩道（ウィリアム・スミス撮影）^[3]
ピーターバラ大聖堂、ケンブリッジシャー、レトロクワイア
レッドマウントチャペル、キングスリン
シャーボーン修道院、ドーセット、前座室1430年頃、身廊1490年頃（ウィリアム・スミス作）^[3]
セント・アンドリュー教会、カロンプトン、デヴォン、南側廊
セント・バーソロミュー教会、トング、シュロップシャー、礼拝堂^[6]
セント・デイヴィッド大聖堂、ウェールズ、トリニティ礼拝堂
セント・メアリー・アルダーマリー、ロンドン（クリストファー・レン作）
セントメアリー教会、ノースリー、オックスフォードシャー、ウィルコート礼拝堂^[6]
セントメアリー教会、オタリーセントメアリー、デボン、側廊
ウェストミンスター宮殿の聖ステファン修道院（1529年）^[9]
セントジョージ礼拝堂、ウィンザー、クロッシング、アースウィック礼拝堂
テュークスベリー修道院、回廊（残っているのは 1 つの区画のみ）
オックスフォード大学ユニバーシティ・カレッジ、ゲートハウスの金庫
オックスフォード大学聖マリア聖堂、ポーチ
ウェルズ大聖堂の横断歩道（ウィリアム・スミス作）^[3]
ウィンチェスター大聖堂、ボーフォートおよびウェインフレートの礼拝堂
セントメアリー教会、パトニー、ビショップウェスト礼拝堂

ゴシックリバイバル

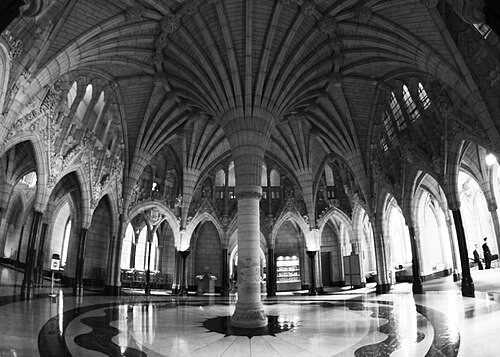

カナダ国会議事堂、センターブロック、オタワ
イーストナー城、応接室
グランドシアター、リーズ
ハークネスタワー、イェール大学、コネチカット州ニューヘイブン、アメリカ^[10]
ウェストミンスター宮殿内の貴族院ロビー、委員会階段
ジョン・ライランズ図書館、マンチェスター、ベイコンシー
ミドルセックスギルドホール、ウェストミンスター
カタルーニャ音楽堂、バルセロナ
サンセバスティアン大聖堂、マニラ、フィリピン
セントジョンズ、エディンバラ
セントメアリー教会、ウェリングバラ、ノーサンプトンシャー
セントパトリック教会、ニューオーリンズ、ルイジアナ州、米国 (アプシダル扇形ヴォールト)
ストロベリーヒル、トゥイッケナム、ロンドン
米国サウスカロライナ州チャールストンのユニテリアン教会
ワシントン国立大聖堂、ワシントン D.C.、米国 (子供礼拝堂)
ブリストル大学ウィルズ記念館
オンタリオ州ハミルトンのキリスト王大聖堂
