| 飛奴6号 （紅英6号） | |
|---|---|
 FN-16、FN-6の改良型 | |
| タイプ | 携帯式地対空ミサイル |
| 原産地 | 中国 |
| サービス履歴 | |
| 使用者 | 演算子を参照 |
| 戦争 | |
| 生産履歴 | |
| バリエーション | バリエーションを見る |
| 仕様（FN-6） | |
| 質量 | 16キロ |
| 長さ | 1495mm |
| 直径 | 72mm |
| 最大射程距離 | 6,000メートル |
| エンジン | 単段固体ロケットモーター |
| 飛行高度 | 3,800メートル |
| 最高速度 | 600メートル/秒 |
ガイダンス システム | 赤外線ホーミング |
FN-6（中国語：飞弩-6、ピンイン：Fēi Nú-6、直訳すると「飛弩-6」、NATOコード名：CH-SA-10）[1]は、第三世代のパッシブ赤外線ホーミング（IR）携帯式防空システム（MANPADS）である。HN -5ミサイルから発展したFN-6ミサイルは輸出志向の製品であり、国際市場で提供されている中国の最も先進的な肩撃ち式 地対空ミサイルの1つである。低空飛行の目標を攻撃するように特別に設計されており、射程距離は6km、最大高度は3.8kmである。このミサイルはマレーシア、カンボジア、スーダン、パキスタン、ペルーに輸出され、派生型はHN-6（中国語：紅樱-6 ）として人民解放軍（PLA）に配備された。中国は、FN-6をベースに、他のMANPADSや車両ベースの短距離防空システムを多数保有している。
発達
この兵器は低高度および超低高度を飛行する標的に対して使用するために特別に設計された。[2] FN-6は千尾（QW）ミサイルシリーズと並行して開発された。FN-6、または飛怒-6は、このシステムから派生した輸出バージョンに与えられた輸出名であり、人民解放軍では紅缨-6（中国語：紅缨、ピンイン：hóng yīng、直訳すると「赤い房」）として知られている。 [3] [4] FN-6の訓練シミュレーターはミサイルシステムの請負業者によって開発されたのではなく、ミサイルが購入された後に人民解放軍自身によって開発され、FN-6の訓練シミュレーターの総設計者は劉衛星（中国語：刘卫星）である。[要出典] FN-6の訓練シミュレーターは、FN-6から開発された後のバージョンのMANPADSにも使用されている。[要出典]
この兵器の輸出販売は、防空関連製品において国内防衛生産産業を代表する国営貿易会社である中国精密機械輸出入公司が担当している。 [5]
デザイン
ジェーンズによれば、FN-6は第三世代のパッシブ赤外線[2]携帯式防空システム（MANPADS）である。フレア、太陽熱、地面からの熱に強いデジタル赤外線シーカーを装備している。ミサイルのピラミッド型の先端には4ユニットの赤外線シーカーが収納されている。発射装置のハンドルにはバッテリーと冷却装置が収納されている。発射装置にはIFFアンテナとオプションのクリップオン光学照準器が取り付けられている。[2] [4]
このミサイルは全方位攻撃が可能で、単発命中率は70%である。最大4Gで機動する目標を攻撃できる。[2] FN-6 MANPADSには暗視装置を装備することができ、IFFシステムも装備することができる。公開されたのは2種類で、1つはFIM-92スティンガーのAN/PPX-1 IFFに外観が似ており、もう1つのIFFシステムは八木宇田アンテナ構成となっている。
FN-6ミサイルシステム全体の重量は16kg。ミサイルの長さは1.495m、直径は0.072m。ミサイルの重量は10.77kg。単段式固体ロケットエンジンを使用し、正面飛行時には最大360m/s、後方追尾飛行時には300m/sの速度が得られる。ミサイルの運用範囲は500mから6km、運用高度は15mから3.5kmである。[4]
さらなる発展
FN-6A
FN-6Aは、2005年に初めて公開されたFN-6の車載バージョンです。このシステムは、総重量4.6トンの東風EQ2050をベースとしています。1人乗りの砲塔を2つの4連装ランチャーと、IR、レーザー、TVセンサーを備えた電気光学式射撃管制システム（FCS）に挟まれています。同様のシステムの一般的な配置とは異なり、FN-6AのFCSはランチャーの下に搭載されています。スペースの制限により、FCSは2か所に分散されており、1つはランチャーの下、もう1つは砲塔を挟んだ反対側のランチャーにあります。追加の防御として、12.7 mm重機関銃が追加されています。車両は、1人の運転手と1人の武器システムオペレーターの2人の乗組員によって操作されます。通信装置と陸上航行装置は標準装備です。システムのモジュール設計により、IFFなどの他のサブシステムを簡単に組み込むことができます。補助電源装置は、システムが 8 時間以上連続して動作するのに十分な電力を供給します。
FN-6A の FCS は 10 km 離れたターゲットをロックオンでき、反応時間は 5 秒未満です。各車両は独立して戦闘できますが、同じ車両シャーシをベースにした指揮車両を組み込むことで、他の車両と統合して一貫したユニットとして戦闘することができます。指揮車両は、状況認識を向上させる軽量のソリッド ステート パッシブ フェーズド アレイ レーダーを提供し、最大 8 台の発射車両を同時に指揮できます。指揮車両と 8 台の発射車両は、一貫したユニットとして戦闘するときに防空中隊を形成し、これをさらに大規模な防空ネットワークに統合できます。または、指揮車両を必要とせずに、発射車両を直接大規模な防空ネットワークに統合することもできます。
各発射車両には補給のための支援車両が必要で、支援車両も兵站コストを削減するため東風EQ2050をベースにしている。各補給車両は24発のミサイルを搭載し、各ミサイルの再装填には1分もかからない。M1097アベンジャーと同様に、各発射装置は、通常のMANPADのように兵士が手動でミサイルを取り外して発射できるように設計されている。超音速機に対しては有効だが、UAVやミサイルの場合、最大目標速度は毎秒300メートルに制限されている。
FB-6A
FN-6Aは量産されず、中国軍で主に試験目的でごく少数が使用されたのみであった。最初のデビューに続くその後の珠海航空ショーで、FN-6Aは後継機のFB-6Aに置き換えられ、中国軍でより多くの数が使用された。FB-6Aシステムの総設計者は魏志剛（ウェイ・ジーガン）氏で、FB-6Aの前身であるFN-6Aの総設計者でもあると噂されている。[6] FN-6Aとその後継機FB-6Aの主な違いは、SAMシステムが前者では単一のユニットであるのに対し、後者では2つの部分に分かれていることである。FB-6AのSAMシステムは2つの車両で構成され、1つは交戦レーダーを搭載し、もう1つはミサイルを搭載している。[7] [8] FB-6Aの捜索/交戦レーダーは平面アレイであり、輸送中に折りたたむことができるが、開発者はレーダー自体がフェーズドアレイであるかどうかを明らかにしていない。[9]しかし、開発者は、機械走査型平面アレイと電子走査型パッシブフェーズドアレイの両方が顧客の要求に応じて利用可能であると主張したが、どちらが中国軍に配備されているかは明らかではない。
FB-6Aのミサイル発射台は、自衛用の12.7mm重機関銃（HMG）とFN-6Aの電子光学式射撃管制照準器が取り外されている点が前任機と異なるが、発射装置の間に防弾ガラスを追加したバックアップオペレーターコンソールが組み込まれている。FB-6Aシステムは車両で操作可能である。12.7mm重機関銃はFB-6Aの標準装備ではなくなったが、オプションで追加したり、他の機関銃に変更したりすることができる。FB-6Aの発射車両が搭載するミサイルの総数はFN-6Aと同じ8発である。[10]
改良版FB-6Cは2016年の珠海航空ショーで公開された。[11]
FN-16
2008年末に開催された第7回珠海航空ショーで、中国はFNシリーズの新型MANPAD、FN-16を公開した。FN-16は以前のFN-6の改良型で、全方位攻撃能力と電子妨害手段に対する耐性が向上している。もう1つの大きな改良点はシーカーで、従来のIR誘導に加えてUV誘導も組み込まれており、[12]これはFIM-92スティンガーの後継機で採用された手法である。前身のFN-6と同様に、FN-16にもFN-6で使用されている両方のIFFシステムを装備することができ、FN-6と同様に、FN-16はIFFを装備するとFY-16（飛鷹=飛鷲、つまり飛ぶ鷲）に再指定される。このミサイルシステムは、戦闘爆撃機、攻撃機、ヘリコプター、UAV、巡航ミサイルなどに対抗するように設計されている[12] 。
- 仕様: [12]
HN-6
HN-6は中国軍におけるFN-16のさらなる発展型である。HN-6は以前のFN-6とFN-16 MANPADSの射撃管制システム（FCS）を活用しているが、名称不明の新しいFCS照準器も開発されている。[13]
HN-6は、オリジナルのFN-6/16 MANPADSよりも性能が向上しただけでなく、ミサイルのシーカーの上に保護キャップが組み込まれており、環境要素に対する保護が強化されています。[14]人民解放軍の訓練の写真やビデオクリップによると、この保護キャップはミサイルを発射する前に手動で取り外す必要があるとのことです。[15]
HN-6は、 RBS 70やミストラルと同様のポータブル三脚射撃ステーションに組み込むこともできる。軽量の三脚射撃スタンドには座席が取り付けられており、輸送や保管のために折りたたむことができ、オペレーターは防弾ガラスシールドで保護されている。[16]
運用履歴
シリア内戦
FN-6の戦闘デビューはシリア内戦の2013年であった。[17] 2013年3月までに、シリア空軍の Mi-8またはMi-17が2機撃墜された。[18]
ニューヨークタイムズは、カタールがおそらくスーダンの在庫からの購入を通じてシリア反政府勢力にFN-6を供給し、現在数台がISISの手に渡っていると報じた。しかし、武器の供給チェーンの追跡を妨害するために、スプレーペイントでシリアル番号を隠していた。[19]
環球時報は、中国製ミサイルが過去に航空機を撃墜したことはあるものの、シリア戦争は「このような成功がビデオに記録されたのは初めて」であると報じている。同ニュースメディアはさらに、これが中国の防衛製品の海外での販売とイメージを向上させる可能性を指摘している。[18]一方、 ニューヨークタイムズは、反政府勢力がミサイルの性能に不満を抱いていると報じている。発射やロックオンの失敗、発射中の2回の予定外の爆発などである。この爆発で反政府勢力2名が死亡、4名が負傷した。[19]
2013年8月18日、イスラムのハラカット・アハラール・アシュ・シャーム・アル・イスラミ旅団のチームがラタキア県上空でシリア空軍のMiG-21を撃墜し、固定翼航空機の撃墜記録が初めて記録された。パイロットがパラシュートで降下する様子が撮影されたが、その後の消息は不明。この撃墜はFN-6による初のジェット機撃墜でもある。[20]
イラクのISIL
2014年のイラクにおけるISILの攻勢の余波で、10月3日、カタールから供給されたとされるFN-6が過激派グループによって使用され、バイジ近郊でイラク軍の Mi-35攻撃ヘリコプターが撃墜された。[21]また、10月8日に同じ地域でベル407偵察ヘリコプターを撃墜し、パイロット2名が死亡したのにも使用された可能性がある。[22]
ミャンマー内戦
2024年1月16日、ミャンマー空軍の FTC-2000G 軽戦闘機がシャン州でカチン独立軍のFN-6ミサイルによって撃墜された。パイロット2名が死亡した。[23]
バリエーション
- FN-6
- オリジナルのMANPADSバリアント
- FN-6A
- FN-6ミサイル8発を搭載した車載型防空システム。
- FB-6A
- レーダーとミサイルを別々に搭載した車載防空システム。
- FB-6C
- 改良型FB-6A
- FN-16
- FN-6をベースに改良されたMANPADS型
- NH-6
- FN-16をベースに改良されたMANPADS型
- PGZ-04A
- 改良された95式対空砲には4発のFN-6ミサイルが搭載されている。[24]

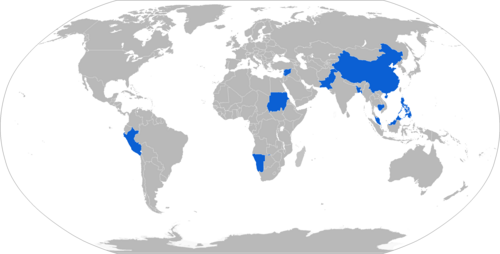

オペレーター
バングラデシュ：バングラデシュ軍はFN16の派生型を使用している。[25]
カメルーン[要出典]
カンボジア: 2009年6月25日、カンボジア国営テレビ（TVK）は、2008年のカンボジアとタイの対立の際に、タイとカンボジアの国境付近に配備されるFN-6およびFN-16ミサイルを装備したカンボジア軍を放映した。[要出典]
中国：FN-6は人民解放軍地上軍と人民解放軍空軍で運用されている。[4]人民解放軍空軍では、FN-6は様々な地対空ミサイル部隊に配備され、防空層を強化し、敵の低空飛行する航空機や兵器から高価値兵器を防御している。人民解放軍空軍の多くの実弾射撃演習では、FN-6が実戦に参加するのが見られた。[26]
クルディスタン-ペシュメルガが使用[27]
ガーナ：2016年にFN-6ミサイル100発を納入。[25]
マレーシア：CNPMIECは、マレーシアがKSA-1A中距離地対空ミサイルを購入する見返りに、 FN-6ミサイルをマレーシアに販売することを提案した。 [28] 2004年5月、マレーシアとFN-6の技術移転に関する覚書が締結された。[29]
ナミビア: 2016年にナミビアで初めて発見され、2018年8月に確認された。50機が運用されていると推測されている。[30]
パキスタン：2010年から2016年の間に806機のFN-6が納入された。2018年から2021年の間に1,191機のFN-16が納入された。[31] [32]
ペルー：ペルー海軍は2009年7月にFN-6ミサイルの小ロットを110万ドルで購入した[33]
カタール[34]
スーダン：2007年のスーダン独立記念日の軍事パレードで展示された。[3] [35]「Nayzak」として制作された。[36]
シリア：反政府勢力から捕獲。[37]
非国家主体
- 自由シリア軍[38]
イスラム国[39]- カチン独立軍：UWSAから一部を受け取って使用したとされる。[40]
- ターアン民族解放軍[41]
- ワ州連合軍：対空能力向上の一環として2012年に導入されたと伝えられている[42] [43]
