エレクトロニカ BK0010-01
開発者	NPO法人科学センター
メーカー	エレクトロニカ
タイプ	家庭用コンピュータ
発売日	1985年; 40年前 （1985年）
導入価格	600～650 ルーブル
製造中止	1993年; 32年前 （1993年）
オペレーティング·システム	OS BK-11、ANDOS、FOCAL（プログラミング言語）、Vilnius BASIC（ROM組み込み）など。
CPU	K1801VM1 @3MHz (BK-0010)、@4.6MHz (BK-0011)、@4MHz (BK-0011M)
メモリ	32 KB
画面	512×256 モノクロ、256×256 4色
グラフィックス	K1801VP1-037
音	ビーパー
マーケティングターゲット	パソコンユーザー
下位 互換性	PDP-11互換

Electronika BK は、ソビエト連邦の当時の主要なマイクロコンピュータ設計チームであった NPO Scientific Center によってElectronikaブランドで開発された、 16 ビットの PDP-11互換ホームコンピュータのシリーズです。これは、より強力なUKNCおよびDVKマイクロの前身でもあります。

1985 年に初めてリリースされ (1983 年に開発)、К1801ВМ1 (ソビエトLSI-11互換 CPU) をベースとしており、量産された唯一の公式(政府承認および経済計画に計上) ソビエト家庭用コンピュータ設計でした。

販売価格は約600～650ルーブルだった。当時のソ連の平均月給が約150ルーブルだったため、これは高価だった。高価であったにもかかわらず、ソ連で最も人気のある家庭用コンピュータモデルの1つとなった。その後、1990年代には、その強力な中央処理装置（CPU ）とシンプルでプログラミングしやすい設計により、デモシーンマシンとして人気を博した。BK （БК）は、ロシア語で「бытовой компьютер」 （bytovoy kompyuter）つまり家庭用コンピュータの略語である。このマシンは、グム百貨店などで短期間、レジとしても使用されていた。

BK シリーズは、周辺機器やプログラミング ツールのない、必要最低限​​の機能を備えたマシンです。発売時に利用できるソフトウェアは、読み取り専用メモリ(ROM)ファームウェアを除き、いくつかのプログラミング サンプル ( BASICおよびFOCAL言語用) といくつかのテストが収録された磁気テープのみです。ROM ファームウェアには、マシン コードを入力する簡単なプログラム、BASIC および FOCAL インタープリタが含まれています。

BK は、より大型で高価なDVKプロフェッショナル モデルマイクロコンピュータや、 SM EVMシリーズなどの産業用ミニコンピュータとある程度互換性がありますが、その 32 KiB メモリのうち、プログラマーが使用できるのは一般に 16 KiB のみ (拡張メモリ モードでは 28 KiB がサポートされますが、ビデオ出力は画面の 4 分の 1 に制限されます) であるため、より強力なマシンのソフトウェアを直接使用することは通常できません。DVK は BK ソフトウェアの一般的な開発プラットフォームとなり、ほとんどの DVK ソフトウェアは、メモリ容量を 128 KiB に拡張して直接使用できます。

趣味の開発者がすぐにこのニッチ市場を埋め、DVK とUKNCからいくつかのプログラミングツールを移植しました。これにより、テキストエディタやデータベースからオペレーティングシステムやビデオゲームまで、自作ソフトウェアが爆発的に増加しました。ほとんどの BK 所有者は、ソフトウェアの移植を容易にするために、内蔵 RAM を少なくとも 64 KiB に拡張しました。これらのアップグレードにはフロッピードライブコントローラが含まれることが多いため、ディスクオペレーティングシステムを作成する個人は、 BK シーンで一種の競技スポーツになりました。貧弱なグラフィックスを強力な CPU が補うため、 ゲームやデモシーンのコミュニティも繁栄しました。

オペレーティング システムの 1 つはANDOSでしたが、公式にはコンピューターにはRT-11の修正版である OS BK-11 が搭載されて出荷されました。

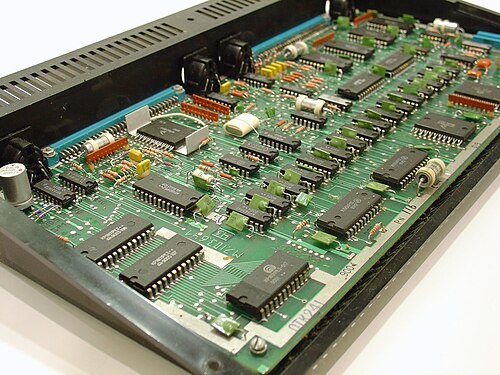

このマシンは、一般的に3MHzでクロックされる16ビットのシングルチップK1801VM1 CPUをベースにしている。 ^[1] Digital Equipment CorporationのLSI-11ラインと互換性があるが、拡張命令セット（EIS）とさらなる命令セット拡張がない。メーカーはまた、PDP-11の内部アーキテクチャを忠実にコピーした。各モデルには、電気的にはQ-Busと互換性があるが機械的には互換性がない空きカードスロットが1つある。最初のバージョンは32 KiBのオンボードDRAMを備えており、その半分はビデオメモリである。これは後のモデルでは128 KiBに拡張され、ビデオメモリは2つの16 KiBページに拡張された。

すべてのモデルのビデオ出力は、かなり質素なチップである K1801VP1-037 VDCによって提供されます。これは、標準的な 600ゲート アレイ、または非コミット ロジック アレイ(ULA) であり、高解像度 (512×256、モノクロ) と低解像度 (256×256、4 色) の 2 つのグラフィック ビデオ モードを可能にする VDC プログラムを備え、ハードウェア垂直スクロールをサポートします。後期モデルには、64 色パレットから選択可能な 16 のハードワイヤード 4 色セットがあります。テキスト モードはサポートしていませんが、BIOSルーチンを介して 32×25 と 64×25 の 2 つをシミュレートします。ANDOS などの一部のオペレーティング システムでは、IBM PC からインポートされたドキュメントを表示するときに、文字をより密に配置することで 80×25 モードでテキストを出力できます。出力は、モノクロ TV またはカラー TV/モニター用の 2 つの独立した 5 ピンDIN コネクタを介して行われます。すべてのモデルのサウンドは、最初はオンボードのピエゾ スピーカーに接続されたシンプルなプログラム可能なカウンターから出力されます。General Instrument AY-3-8910は、人気のアフターマーケット追加製品です。

すべてのモデルには、プリンター(東側諸国のプリンターは、IEEE 1284 (Centronics) ポートではなく互換性のないIFSP ( ИРПР ) インターフェースを使用していたため、Centronics プリンターにはアダプターが必要)、サウンド出力用のマウスまたはCovoxデジタル アナログ コンバーター(DAC)、データ保存用のテープ レコーダー ポートなどの周辺機器を接続するための独立した入力バスと出力バスを備えた 16 ビットのユニバーサル パラレル ポートもあります。後期モデルには、メーカー提供のフロッピー ドライブコントローラー (Q-Bus スロットに差し込むことができる) がデフォルトで含まれています。これはアフターマーケット部品として初期のモデルでも利用できますが、自作のもの (これも元の BK の 16 KiB のメモリを拡張することが多い) の方が人気があります。

Электроника БК-0010は最初のモデルです (1983 年に最初にリリースされ、1985 年から連続生産されました)。疑似メンブレン キーボード(キーキャップのない機械式マイクロスイッチの配列で、柔軟なオーバーレイで覆われています)、32 KiBRAM、BIOS 付き 8 KiB ROM (チップ K1801RE2-017)、FOCAL インタープリター(K1801RE2-018)、デバッガー付き 8 KiB ROM (K1801RE2-019)、および 1 つの空き ROM スロットがあり、CPU のクロックは 3 MHz です。テープ レコーダーが使用されます。

このモデルは、キーボードの使い心地が悪いと批判されました。機械式ではあるものの、キーキャップがないために触覚応答が不十分で、家庭や教育の場でマシンを使用する場合には受け入れられないと見られていました。ただし、そのようなキーボードは簡単に完全に密閉できるため、このバージョンは産業用コントローラとして広く使用されました。その他の批判点としては、デフォルトで提供される時代遅れの FOCAL プログラミング言語と、周辺機器やソフトウェアの不足が挙げられます。すべてのハードウェアは十分に文書化されており、簡単に操作できましたが、マシンにはプログラミングツールが付属していませんでした。

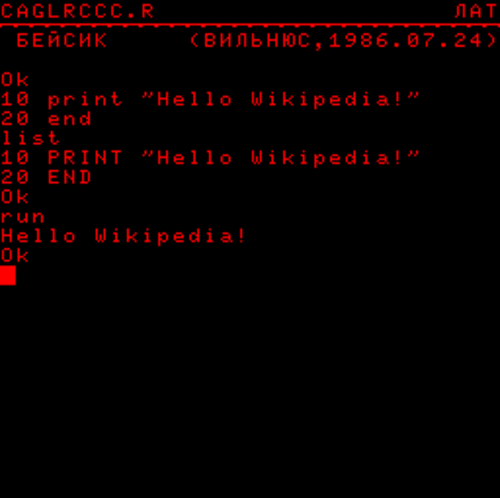

後継バージョンのБК-0010.01（-0010-01と呼ばれることもある）は、基本的に同じマシンだが、従来のフルトラベルキーボードと、 ROM内のVilnius BASIC pコード コンパイラを備え、前モデルの最も弱い点を修正している。使用されているBASIC方言は強力で最適化されているが（ MSX BASICの縮小版クローン）、キーボードにはまだ欠点がある。操作性ははるかに向上したが、キーが引っかかりやすく、大きく跳ね、すぐに摩耗してしまうという欠点があった。ただし、後にキーボードがさらに改良されたモデルが登場した。FOCALインタープリタは廃止されず、代わりにQ-Busスロットに挿入できる 外付けROMカートリッジで出荷された。

Электроника БК-0010Шは、学校での使用を目的としたモデルです。-0010 または -0010.01 モデルのどちらかになりますが、Q-Bus19200ビット/秒(bit/s)な電流ループ。ULA チップ K1801VP1-035 (および後に K1801VP1-065) に基づくこのアダプタは、Digital Equipment Corporation(DEC) DL-11 および KL-11 シリアル インターフェイスと互換性がありますが、モデム制御ビットはありません。また、通常は学校用に改造された Yunost の小型テレビであるモニタも含まれています。

BK-0011 は1989 年にリリースされました。128 KiB の RAM が 16 KiB のページに分割されており、CPU はデフォルトで 4 MHz で動作します。ROM には新しいバージョンの BASIC と 16 種類の選択可能なビデオ パレットが含まれていますが、奇妙な色の組み合わせのため、ユーザーからほぼ例外なく批判されていました。フロッピー コントローラがあり、ドライブはアドオンとして利用できます。

BK-0011 にいくつかの変更が加えられましたが、これは軽微なもので、以前の -0010 モデルとの互換性がありませんでした。カセット テープから 0010 プログラムをロードすることはできません。ロードできたとしても、サウンドなどの重要なサブシステムは依然として互換性がありません。メーカーはマシンを再設計し、以前のモデルとの互換性を回復しました。その結果生まれたモデルである BK-0011M はすぐに生産され、BK-0011 シリーズのコンピューターのほとんどは実際には BK-0011M です。変更は軽微であったため、市場に出た少数の -0011 モデルのほとんどは、愛好家によって -0011M モデルにアップグレードされました。

コンピューターの使用をより便利にするために、1 つまたは 2 つの機械式スイッチをインストールすることは、所有者の間では珍しいことではありません。一般的な改造には次のようなものがあります。

• リセット プッシュ ボタン。プログラムがハングすることがよくあります。また、一部のゲームには終了機能が適切に実装されていません。このボタンがないと、コンピューターは電源サイクルによってリセットする必要があり、最終的には外部電源の電源スイッチが摩耗することになります。リセット割り込みはオペレーティング システムによってキャッチされる可能性があるため、そのようなシステム ( ANDOS、 MK-DOSなど) では、リセット ボタンは OS のファイル マネージャーに終了します。
• 一時停止スイッチ。このスイッチは、プロセッサ内の命令実行のハードウェア一時停止を有効にします。一時停止スイッチは、一時停止キーのないゲームを一時停止する場合に便利です。ただし、いくつかのゲームは、命令実行が一時停止されている間、プロセッサチップに組み込まれたプログラム可能なハードウェアタイマーがまだ動作しているため、一時停止から戻った後、正常に動作しません。BK には、一時停止用のソフトウェア キーの組み合わせもあります。
• クロック速度スイッチ(ターボスイッチ)。これにより、プロセッサのクロック速度が標準の 3 MHz (BK-0010* シリーズ) から 4 または 6 MHz に、または標準の 4 MHz (BK-0011* シリーズ) から 3 または 6 MHz に変更されます。すべてのプロセッササンプルが 6 MHz で確実に動作するわけではありません。このようなオーバークロックの可能性は、サンプルごとに実験的に判断する必要があります。クロック速度を切り替えると、ダイナミックなゲームのペースが変わります。ターボスイッチは通常、一時停止スイッチと一緒にインストールする必要があります。これは、クロック速度を切り替えるための最も単純な回路では、機械式スイッチの接点バウンスによりクロック信号の波形が悪くなり、プロセッサが一時停止状態でない限りソフトウェアの実行が停止するリスクがあるためです。
• サウンドのオン/オフ スイッチ、またはボリューム ノブ。ポテンショメータを使用して内部圧電スピーカーの音量レベルを調整します。これを追加すると同時に、改造者はスピーカーをより音量の大きいものに交換できます。

愛好家たちは、より高度なデバイスを BK シリーズ コンピューターに接続することもできます。彼らはハード ディスク ドライブ(HDD) コントローラーを開発し、2.5 インチ HDD を BK コンピューターでうまく使用しています。その他の人気のある拡張機能には、AY-3-8912サウンド チップとCovox Speech Thingがあります。

最近のIBM PC 互換コンピュータには、BK のさまざまなソフトウェアエミュレータがあります。エミュレータは、オリジナルの BK よりもはるかに高速に実行できます。

MiSTのようなフィールドプログラマブルゲートアレイ（FPGA）ベースのシステム向けにBKをかなり完全に再実装したものも存在します。 ^[2]
