コモドールデータセット

Commodore 1530 ( C2N ) Datasette は、後にDatassette (データとカセットを組み合わせた造語) とも呼ばれるようになった、Commodoreの専用磁気テープ データ ストレージデバイスです。ストレージ メディアとしてコンパクト カセットを使用し、 PET、VIC-20、Commodore 64などのCommodore の8 ビットコンピュータに安価なストレージを提供します。物理的に類似したモデルであるCommodore 1531 は、 Commodore 16およびPlus/4シリーズ コンピュータ用に製造されました。

Datasette は、おそらくマイクロコンピュータのテープストレージ方式の中で最も洗練されたものです。^[1] 1970 年代後半の典型的なコンパクトカセットインターフェースは、コンピュータ内の小さなコントローラを使用して、デジタルデータとアナログオーディオトーンを相互に変換します。このインターフェースは、RCA ジャックや3.5mm フォンジャックなどの通常のオーディオケーブルを使用してカセットデッキに接続します。このようなシステムは、Apple II ^{[2] : 57-58}およびTRS-80 Color Computer、および多くのS-100 バスシステムと互換性があり、適切な接続を備えたカセットプレーヤーで使用できますが、^[3]アナログトーンを使用すると、ダイヤルアップモデムの動作と同様に、データの読み込みが成功せず、読み取りエラーが発生することがよくあります。 ^[1]

Datasetteでは、ビットを示す2つのトーンをテープに書き込む代わりに、パリティビットを含む方形波のパターンが使用されています。プログラムはエラー訂正のためにテープに2回書き込まれます。最初の記録の読み取り時にエラーが検出されると、コンピュータは2番目のデータを使用してエラーを訂正します。^[1] Datasetteには、コンピュータのデジタルデータをアナログオーディオに、またはその逆に変換するアナログ-デジタルコンバータとオーディオフィルターが組み込まれています。コンピュータへの接続は、専用のエッジコネクタ（Commodore 1530）またはミニDINコネクタ（1531）を介して行われます。このインターフェイスには録音可能なオーディオ信号がないため、アフターマーケットのコンバータによって通常のレコーダーの使用が可能になるまで、Datasetteとそのクローンはコモドールコンピュータで使用できる唯一のカセットレコーダーでした。

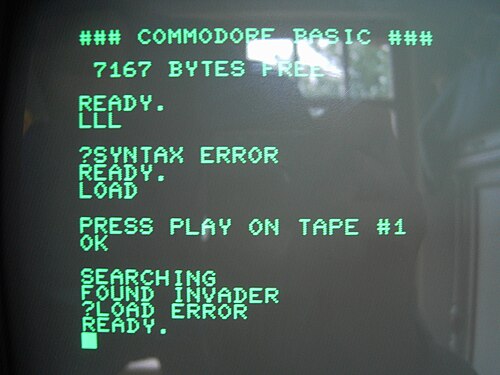

Datasette はデジタル形式であるため、他のデータ カセット システムよりも信頼性が高いが、非常に低速で、^{[1] [4]}データの転送速度は 1 秒あたり約50 バイトである。しかし、Datasette の発売後、特別なターボ テープソフトウェアが登場し、読み込みと保存が大幅に高速化された。^[1]このようなソフトウェアは、ほとんどの市販の録画済みアプリケーション (主にゲーム) に統合されているほか、ユーザーが自作したプログラムやデータの読み込みと保存用に個別に提供されていた。これらのプログラムは、米国市場がずっと前にディスクに移行していたため、ヨーロッパでのみ広く使用されていた。

データセットは通常、30分あたり約100kバイトを保存できます。^[5]ターボテープやその他の高速ローダーの使用により、この数は約1000kバイトに増加しました。

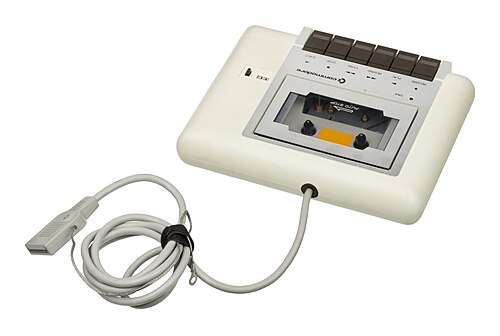

Datasette には接続ケーブルが 1 本しかなく、コンピュータ側には0.156 インチ (4.0 mm) 間隔の^[6] PCBエッジ コネクタがあります。Datasette へのすべての入出力信号はデジタルであるため、すべてのデジタルからアナログへの変換とその逆はユニット内で処理されます。電源もこのケーブルに含まれています。ピン配置は、グランド、+5 V DC、モーター、読み取り、書き込み、キー センスです。^[7]センス信号は、再生、巻き戻し、早送りの各ボタンを監視しますが、それらを区別することはできません。機械的なインターロックにより、これらのボタンのうち 2 つが同時に押されることはありません。モーター電源は、トランジスタ回路を介してコンピュータの非調整9 V DC電源^{[8]から供給されます。 [9]}

データセットのサウンドサンプル

Commodore Datasette 18秒のサウンドサンプル

---

このファイルの再生に問題がありますか?メディアヘルプを参照してください。

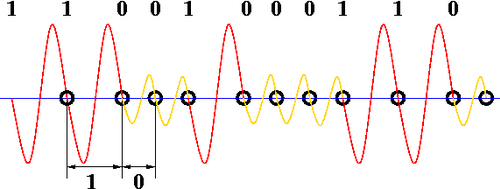

物理データを記録するには、アナログ信号の正電圧から負電圧へのゼロクロスを測定します。次に、これらの正電圧から負電圧へのクロス間の時間をしきい値と比較し、最後のクロスからの時間が短い (0) か長い (1) かを判断します。 ^[10]周期が短いほど振幅が低くなることに注意してください。

テープユニット内の回路はアナログ信号を論理 1 または 0 に変換し、テープコネクタを介してコンピュータに送信されます。コンピュータ内部では、C64 の最初の複合インターフェイスアダプタ(6526) が信号が 1 から 0 に変わることを感知します。このイベントはトリガーと呼ばれ、割り込み要求を引き起こします。このイベントはハンドラコードで処理することも、$DC0D のビット 4 をテストすることで簡単に検出することもできます。このイベントをトリガーするポイントは、図の黒い円で示されています。^[10]

テープデバイスの内部では、読み取りヘッド信号がオペアンプ（1）に送られ、その出力信号はDCフィルタされます。オペアンプ（2）は信号を増幅し、RCフィルタに送ります。オペアンプ（3）は信号を再び増幅し、別のDCフィルタに送ります。オペアンプ（4）は信号を増幅し、正弦波信号にクリッピングします。すべてのオペアンプの正と負のレールは、+5V DCとGNDに接続されています。したがって、クリッピングされた信号は、シュミットトリガーステップのTTL電気レベルウィンドウに適合し、デジタルカセットポートに送られます。^[11]

C64 のPALバージョンでは、時間粒度は1.014 μs (NTSC の場合は0.978 μs ) です。各ビットは3284クロック サイクルを使用するため、 3284 * 1.014 μs = 3330 μs/ビット、つまり300 ビット/秒のデータ レートとなります。

ビットがデコードされると、シフトレジスタに送られ、特別なビットシーケンスと継続的に比較されます。このビットシーケンスはバイトとして見ることもできます。ビットシーケンスが一致するということは、ストリームがバイト同期されていることを意味します。比較する最初のバイトはリードインバイトと呼ばれます。一致すると、同期バイトとも比較されます。^[10]

例: Turbo Tape 64 には、リードインバイト$02 (バイナリ 00000010)、同期バイト$09 (バイナリ 00001001)、それに続く同期シーケンス $08、$07、$06、$05、$04、$03、$02、$01 があります。^{[1] [10]}

1530/C2N データセットには少なくとも 4 つの主要モデルがあります。

• 1977年にPETの最も初期のモデルに組み込まれた、オリジナルの改造されたサンヨーM1540Aカセットドライブ。これは、ケースの角が取り除かれ、電子部品が改造された標準的なシューボックステープレコーダーで、サンヨーの電子部品の代わりにコモドールのPCBが内部に取り付けられていました。サンヨーのブランドを隠すために、コモドールはオリジナルのロゴの上にコモドールのバッジを取り付けただけでした。^[12]
• PET 2001に内蔵された2番目のデータセット: Commodore PCBで改造された、もう1つの標準的な消費者向けモデル(一部の市場ではCCE CCT1020として販売)。黒いカセット蓋、5つの白いキー、テープカウンターなし、SAVE LEDなし^[13]
• 黒ボディオリジナルシェイプモデル、黒カセット蓋、黒キー5個、テープカウンターなし、SAVE LEDなし

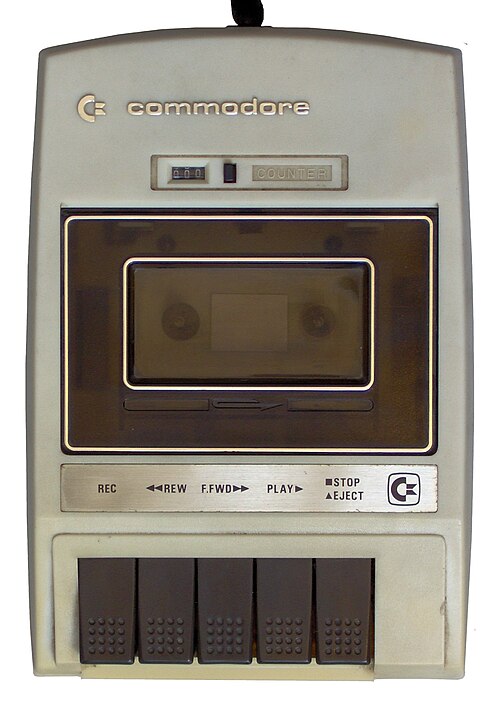

• ホワイトボディオリジナルシェイプモデル、ブラックカセット蓋、黒鍵5個、テープカウンター付き、SAVE LEDなし
• ホワイトボディの新形状モデル、シルバーカセット蓋、黒鍵6個、左側にホワイトテープカウンターSAVE LED付き

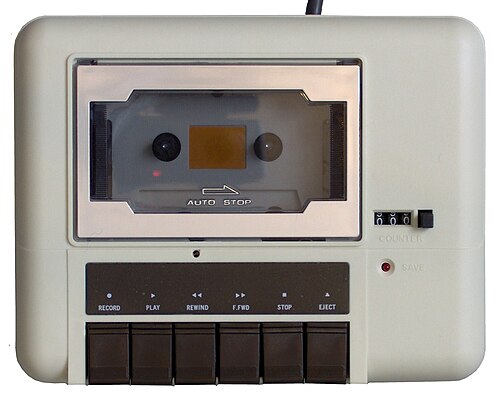

• ホワイトボディの新形状モデル、シルバーカセット蓋、6つの黒鍵、テープカウンターと右側に赤いSAVE LED付き
• 上記と同様ですが、黒い模様と銀色のコモドールのロゴ、6つの黒いキー、テープカウンター、右側に赤いSAVE LEDが付いています。

最初の 2 つの外付けモデルは PET 周辺機器として製造され、PET 2001 内蔵テープ ドライブをモデルにしています。後の 2 つは VIC-20 と C64 用に設計され、販売されています。1530 はすべて、C128だけでなく、これらすべてのコンピューターと互換性があります。

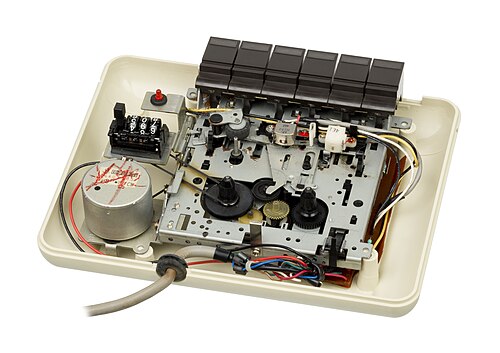

さらに、一部のモデルには、テープ ヘッドの方位角位置の調整ネジにアクセスできるように、キーの上に小さな穴が開いています。そのため、Datassette のシャーシを分解せずに、小さなドライバーを使用して簡単に調整を行うことができます。

紛らわしいことに、Datassetteはさまざまな時期にC2N DATASETTE UNIT Model 1530と1530 DATASSETTE UNIT Model C2Nの両方として販売されていました。元の製品パッケージで使用されているスペルの違い（Sが1つ対2つ）に注意してください。^[14]

Datasetteモデルと同様に、記録フォーマットはコンピュータ間で互換性があり、たとえばVICはPETカセットを読み取ることができます。^{[15] [16]}

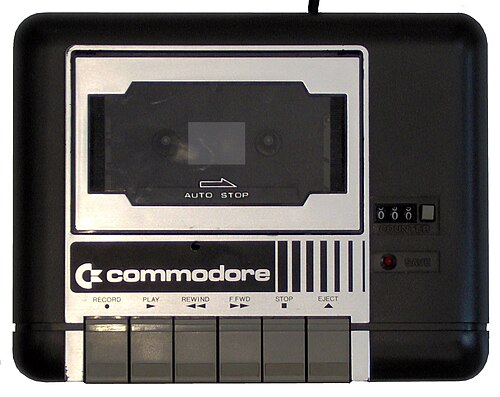

1530/C2N モデルと外観が似ているのは、Commodore 16およびPlus/4シリーズ コンピュータ用に作られたCommodore 1531です。このモデルには、PCB エッジ コネクタの代わりにMini-DIN コネクタが付いています。これは、Commodore が一部のユニットに提供したアダプタを介して C64/128 で使用できます。

• ブラック/チャコールボディの新形状モデル、シルバーカセット蓋、ライトグレーキー6個、テープカウンターと赤色SAVE LED付き

Datasette は米国内よりも米国外で人気があった。米国のコンピュータゲームを英国に輸入していたUS Goldは、英国の Commodore 64 所有者のほとんどがテープを使用していたため、ディスクからの変換を待たなければならなかったことが多かった。 ^{[17] [18]}一方、米国の雑誌Compute! の Gazette は、1983 年までに「新しい Commodore 64 所有者の 90% がコンピュータと一緒にディスクドライブを購入した」と報告している。^[19] Computer Gaming World は1986 年に、英国のカセットベースのソフトウェアは米国では失敗したと報告している。その理由は「米国の Commodore システムの 97% がディスクドライブを搭載している」ためである。^[20]対照的に、MicroProse は1987 年に、英国でのGunshipの販売台数 10 万台のうち 80% がカセットであったと報告している。 ^[21]米国では、1541 が Datasette の約 5 倍の費用がかかったにもかかわらず、ディスクドライブが急速に標準となった。ヨーロッパのほとんどの地域では、フロッピー ディスク ドライブが一般的に利用可能であったにもかかわらず、Datasette は発売後数年間、メディアとして好まれていました。オーディオ カセットは安価で広く入手可能であったため、予算を重視する家庭用コンピュータの大量市場にとって、Datasette は良い選択肢となりました。
