クリスタルムーバーは、広島県三原市にある三菱重工業（MHI）三原製作所[1]で製造されている、空港や都市鉄道輸送用途のゴムタイヤ式自動旅客輸送システム（APM）です。クリスタルムーバーは、当初は日本のAPM規格に基づいており、中国、日本、シンガポール、韓国、アラブ首長国連邦、米国の自動案内鉄道輸送（AGT）システムに使用されています。
2010年代から、MHIはクリスタルムーバーの後継としてアーバニズモというブランドの新しいAGTシステムファミリーを構築し、提供してきました。アーバニズモファミリーは、最高速度120km/hの「アーバニズモスーパーAGT」と呼ばれる高速モデルと、「アーバニズモ-22」、「アーバニズモ-18」、「アーバニズモ-16」と呼ばれる総重量がそれぞれ22トン、18トン、16トンを超える3つのカスタマイズ可能なモデルで構成されています。[2]
都市鉄道システム
日本

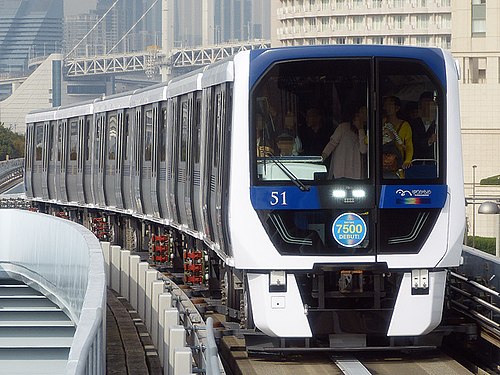

2014年から2016年にかけて、東京でゆりかもめを運営する株式会社ゆりかもめは、アーバンニスモ18クラスをベースとした6両編成の7300系電車18編成を購入し[2] [3]、 6両編成の7000系電車18編成すべてを置き換えた[4] [5] 。また、2018年6月から2020年6月にかけて、三菱重工は7200系電車の車両群を置き換えるため、6両編成の7500系（7300系の改良型）電車8編成を納入した[6] 。

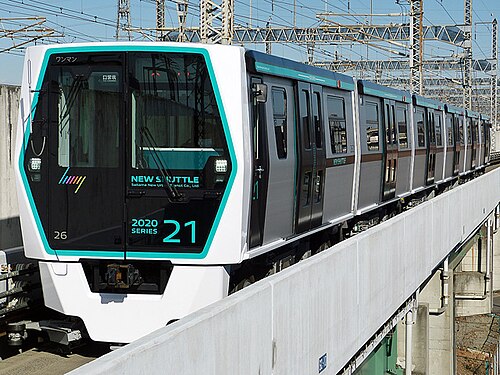

埼玉県でニューシャトルを運行する埼玉新都市交通株式会社は、2015年から2020年にかけて、アーバンニスモ16形[2]をベースにした6両編成の2020形5編成を購入しました。これは、6両編成の1010形3編成と6両編成の1050形2編成の車両群を置き換えるためです。[7] [8] [9]
広島では、広島高速交通がアストラムラインで運行されている既存の6000系6両編成23編成と1000系6両編成1編成を置き換えるため、アーバンニスモクラスをベースとした7000系6両編成24編成を購入した。7000系は2020年3月26日に運行を開始した。[10]
東京都交通局は、日暮里・舎人ライナーで運行されている300系電車の車両群を2022年度から2024年度にかけて置き換えるため、ゆりかもめ7300系電車に類似した設計の330系電車5両編成12編成を購入した。 [11] [12]
シンガポール

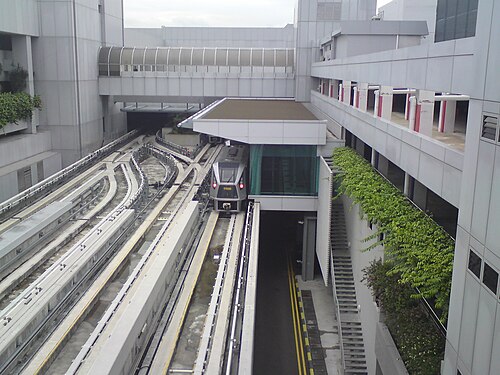

シンガポールでは、クリスタルムーバーはSBSトランジット社が管理するセンカンLRT線とプンゴルLRT線で運行されている。これらの車両は2003年からセンカンLRTで、また2005年の開業以来プンゴルLRTで運行されている。2つのLRT線には合計41両の三菱重工業クリスタルムーバーC810が配備されている。 [13] [14]両LRT線の輸送力増強のため、同一仕様の車両16両（契約番号810A）の追加発注が行われ、2016年までに全車両が納入された。[13]
マカオ
_11-12-2019.jpg/500px-033B-033A_Macau_Light_Rapid_Transit_Taipa_Line(2)_11-12-2019.jpg){kind=spacer}
2010年12月31日、マカオはマカオライトトランジットシステム向けに「オーシャンクルーザー」[2] [3]という愛称のアーバニズモ22型車両を46億8800万パタカで発注し、2019年12月10日に営業運転を開始した。2020年1月31日までは無償であった。[15]
空港への接続
クリスタルムーバーは現在、以下の空港で運用されており、そのほとんどは米国での運用である。[16]
香港
シンガポール
韓国
- 仁川空港シャトル列車、仁川国際空港
アラブ首長国連邦
アメリカ合衆国

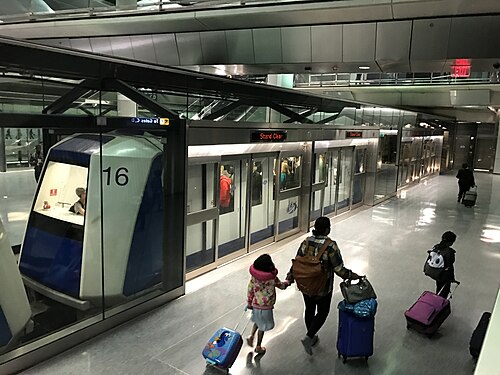

- エアロトレイン、ワシントン・ダレス国際空港、アメリカ合衆国[17]
- ATLスカイトレイン、ハーツフィールド・ジャクソン・アトランタ国際空港、アメリカ合衆国[18]
- MIAムーバーとスカイトレイン、マイアミ国際空港、アメリカ合衆国[18]
- オーランド国際空港ピープルムーバー、オーランド国際空港、アメリカ合衆国[a] [18] [19]
- スカイコネクト、タンパ国際空港、アメリカ合衆国[20]
仕様
- 構成: シングルカーまたはダブルカー
- 定員（乗客）：105人（18席を含む）または210人（36席を含む）
- 車両質量: 1台あたり14.9t（14.7長トン、16.4短トン）
- 車両寸法: 全長11.84m (38フィート10インチ) × 全幅2.69m (8フィート10インチ) × 全高3,615mm (11フィート10.3インチ)
- ガイド方式：サイドガイド2軸4輪操舵システム
- 電気システム: 750ボルト直流の第三軌条
- 軌間: 1,850 mm ( 6 フィート 27 ⁄ 32 インチ); ガイドレールスパン: 3.2 m (10 フィート 6 インチ)
- 最高速度:
- 車両性能: 70 / 80 km/h (43 / 50 mph)
- 運転速度: 70 km/h (43 mph)
- 実用加速およびブレーキ: 1.0 m/s 2 (3.3 ft/s 2 ) (3.6 km/h/s)
- 緊急ブレーキ: 1.3 m/s 2 (4.3 ft/s 2 ) (4.68 km/h/s)
- 車体構造：アルミ合金溶接構造
- 牽引モーター:連続定格出力80kW (110馬力)の3相交流誘導モーター2台
- 推進制御方式：IGBT - VVVFインバータベクトル制御（可変負荷制御による各軸個別制御）
- ブレーキシステム：回生ブレーキ付電動指令空気圧ブレーキ（スタンバイブレーキ、パーキングブレーキ、可変荷重制御、車輪滑り防止制御付）
参照
ウィキメディア・コモンズには、三菱重工業クリスタルムーバーに関連するメディアがあります。
競合システム:
- ボンバルディアイノビア APM
- 車両オートマティック レジェ (VAL)
注記
- ^ C 駐車場ターミナルとゲート 1 ～ 59 のみ、ゲート 70 ～ 129 はボンバルディア CX-100シャトルが運行しています。
