| R-670 | |
|---|---|
| |

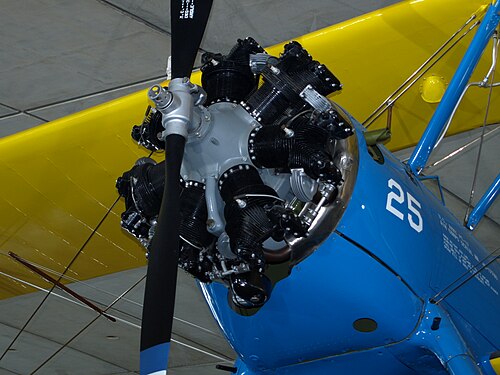

| 展示中のコンチネンタルW670 | |
| タイプ | ピストン航空機エンジン |
| メーカー | コンチネンタルモーターズ |
| 最初の実行 | 1934 |
| 主な用途 | PT-17 ステアマン M3 スチュアート |
コンチネンタルR-670（工場呼称W670 ）は、コンチネンタルが製造した排気量668立方インチ（11リットル）、乾燥重量465ポンド（211kg）の7気筒4ストローク星型航空機エンジンである。馬力は2,200rpmで210から240馬力であった。このエンジンは、コンチネンタル初の星型エンジンである170馬力のコンチネンタルA-70の後継機である。このエンジンは、1930年代から1940年代にかけて多くの航空機に使用された。R-670は、米軍のPT-17ステアマン初等練習機で広く使用された。[1]
R-670は航空機に使用されたほか、第二次世界大戦では多くの軽装甲車両にも使用されました。
バリエーション
データ出典：ジェーンズ・オール・ザ・ワールド・エアクラフト1938 [2] W670の派生型には以下が含まれる：
- W670-K
- キャブレター、5.4:1圧縮、65オクタン、前方排気、225馬力（168kW）
- W670-L
- キャブレター、5.4:1 圧縮比、73 オクタン、後方排気、225 hp (168 kW)
- W670-M
- キャブレター、6.1:1 圧縮、80 オクタン、前方排気、240 hp (179 kW)
- W670-N
- キャブレター、6.1:1 圧縮、80 オクタン、後方排気、240 hp (179 kW)
- W670-K1
- 燃料噴射、5.4:1圧縮、73オクタン、前方排気、230馬力（172kW）
- W670-L1
- 燃料噴射、5.4:1圧縮、73オクタン、後方排気、230馬力（172kW）
- W670-M1
- 燃料噴射、6.1:1圧縮、80オクタン、前方排気、250馬力（186kW）
- W670-N1
- 燃料噴射、6.1:1圧縮、80オクタン、後方排気、250馬力（186kW）
アプリケーション
航空機
- アメリカンエアモーティブ NA-75
- ボーイング ステアマン モデル 75 (PT-17、N2S)
- コールエア モデルA
- セスナ 190
- イーグル航空機 イーグル 220
- フェアチャイルド PT-23
- ファンク F-23
- Gクラス飛行船
- グラマン G-164 農業用猫
- ケレット K-2A、K-4
- モラーヌ＝ソルニエ MS.317
- Timm N2T チューター
- ウェイコ 240-A
- Waco スタンダードキャビンシリーズ（UEC、UIC、UKC、UKC-S、UKS、VKS）
- ウェイコカスタムキャビンシリーズ（UOC、VQC）
- ウェイコ A シリーズ(UBA、ULA)
- Waco Fシリーズ（UBF、UMF、UPF）
装甲戦闘車両
仕様（R-670-K）
ジェーンズ1938年のデータ[2]
一般的な特徴
- タイプ: 7気筒空冷星型
- ボア： 5+1 ⁄ 8 インチ (130.2 mm)
- ストローク： 4+5 ⁄ 8 インチ（117.5 mm）
- 排気量: 668 立方インチ (10.95 L)
- 長さ: 34+3 ⁄ 16 インチ（868.4 mm）
- 直径: 42+1 ⁄ 2 インチ (1,079.5 mm)
- 乾燥重量: 450 ポンド (204.1 kg)
コンポーネント
- バルブトレイン:シリンダーあたり1つの吸気バルブと1つの排気バルブ
- 燃料システム:ストロンバーグ NA-R6 キャブレター 1 基
- 燃料タイプ: 65オクタン
- オイルシステム:ドライサンプ、圧力ポンプ1基、掃気ポンプ1基、密閉式バルブトレイン
- 冷却システム:空冷
パフォーマンス
- 出力: 2,175 rpmで225 hp (168 kW)
- 比出力： 0.337 hp/in 3
- 圧縮比: 5.4:1
- 燃料消費量:巡航回転数で13 USガロン/時 (49 L/時)
- 燃料消費量:定格回転数で 0.54 lb/hp/hr (0.328 kg/kW/hr)
- オイル消費量:巡航回転数で 0.4 US ガロン/時 (1.5 L/時)
- パワーウェイトレシオ：巡航回転数で0.49 hp/lb
