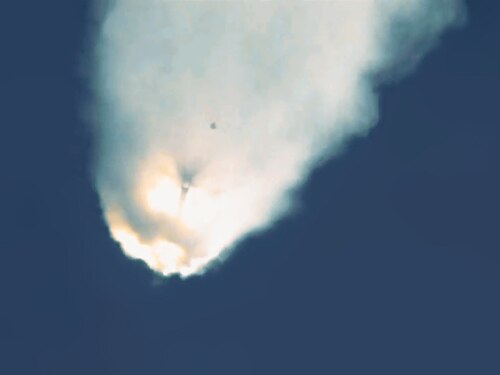

 NASA の追跡カメラから見た、打ち上げから約 2 分後の SpaceX CRS-7 ロケットの分解の様子。 | |
| 名前 | SpX-7 |
|---|---|
| ミッションタイプ | ISS補給 |
| オペレーター | スペースX |
| ミッション期間 | 2分19秒 |
| 宇宙船の特性 | |
| 宇宙船 | ドラゴン1 C109 |
| 宇宙船の種類 | ドラゴン1 |
| メーカー | スペースX |
| ミッション開始 | |
| 発売日 | 2015年6月28日 14:21:11 UTC |
| ロケット | ファルコン 9 v1.1 ( B1018 ) |
| 発射場 | ケープカナベラル、SLC-40 |
| 請負業者 | スペースX |
| ミッション終了 | |
| 廃棄 | 打ち上げ時に破壊された |
| 破壊された | 2015年6月28日 14:23:30 UTC |
| 軌道パラメータ | |
| 参照システム | 地球中心 |
| 政権 | 低地 |
| 傾斜 | 51.6° |
 NASA SpX-7 ミッション パッチ | |
SpaceX CRS-7、別名SpX-7 [1]は、NASAと契約して行われたアメリカの民間商業補給サービスによる国際宇宙ステーションへのミッションであり、2015年6月28日に打ち上げられ失敗した。ケープカナベラルから打ち上げられてから飛行開始から139秒後に、第1段が第2段から分離する直前に空中分解した。[2]これは、SpaceXの無人ドラゴン貨物宇宙船の9回目の飛行であり、商業補給サービス契約に基づいてNASAと契約したSpaceXの7回目の運用ミッションであった。この機体はファルコン9 v1.1ロケットで打ち上げられた。これはファルコン9の全体で19回目の飛行であり、大幅にアップグレードされたファルコン9 v1.1の14回目の飛行であった。
発売履歴
.jpg/500px-Falcon_9_carrying_CRS-7_Dragon_on_SLC-40_pad_(19045370790).jpg)
2015年1月、NASAは打ち上げを2015年6月13日より早くは行わないと暫定的に予定していた。これは2015年6月22日に調整され、その後2015年6月19日に前倒しされ、さらに2015年6月26日に調整された。 [3]その後、打ち上げは2015年6月28日14:21:11 UTCにケープカナベラルLC-40から行われるように再スケジュールされた。[4]この打ち上げはファルコン9の第1段の3回目の制御降下および着陸テストとなる予定だった。新しい自律型無人機船「Of Course I Still Love You 」への着陸を試みる予定だった。この船はイアン・M・バンクスの小説「The Player of Games」に登場する船にちなんで名付けられた。[5]宇宙船は5週間軌道上に留まり、約1,400ポンド（640 kg）の物資と廃棄物を積んで地球に帰還する予定だった。[5]
打ち上げ失敗
性能は、打ち上げから139秒後、白い蒸気の雲が現れ、続いてファルコン9の第2段の液体酸素タンクの圧力が急激に低下するまで、正常であった。ブースターは軌道を維持し続けたが、数秒後に機体が完全に分解した。ドラゴンCRS-7カプセルは爆発する打ち上げ機から放出され、海に衝突するまでデータの送信を続けた。スペースXの関係者は、パラシュートが展開していれば回収できた可能性があると述べたが、カプセルのソフトウェアには、この状況でパラシュートを展開するための規定が含まれていなかった。[6]カプセルは衝突時に潰れて分解したと推定される。その後の調査で、事故は第2段の液体酸素タンク内の高圧ヘリウムボトルを固定していた支柱の破損が原因であることが判明した。ヘリウム加圧システムの整合性が損なわれたため、余分なヘリウムがすぐに液体酸素タンクに流入し、タンクが過圧になって破裂した。[7] SpaceXの報告書では、ステンレス製のアイボルトの定格荷重は10,000ポンド、 しかし失敗した2000ポンド[ 8]
NASAによる独立調査では、支柱破損の最も可能性の高い原因は設計ミスであると結論付けられました。SpaceXは、航空宇宙グレードの材料で作られたステンレス鋼のアイボルトを使用する代わりに、適切なスクリーニングとテストを行わずに工業グレードの材料を選択し、推奨される安全マージンを見落としていました。[9]
ペイロード
プライマリペイロード
NASAはCRS-7ミッションのためにSpaceXと契約し、ドラゴン宇宙カプセルの主なペイロード、打ち上げ日時、軌道パラメータを設定しました。
2013年7月の時点で[アップデート]、最初の国際ドッキングアダプターであるIDA-1がCRS-7で国際宇宙ステーションに届けられる予定だった。 [10] このアダプターは、与圧結合アダプター（PMA-2またはPMA-3）の1つに取り付けられ、APAS-95ドッキングインターフェースをより新しいNASAドッキングシステム（NDS）に変換するものであった。[11] [12] これらのアダプターにより、商業乗組員プログラムの新しい有人輸送宇宙船のドッキングが可能になる。スペースシャトルの退役後の以前の米国の貨物ミッションは、ドッキングではなく停泊であったが、ドッキングは人間を運ぶ宇宙船にとってより安全で好ましい方法であると考えられている。その後のカーゴドラゴンミッションCRS-9とCRS-18では、ドッキングアダプターIDA-2とIDA-3がそれぞれPMA-2とPMA-3に持ち込まれた。
詳細なペイロードマニフェスト
失敗したミッションに搭載されていた貨物の全リストには以下が含まれていた：[13]
- ゴリラスーツ[14]
- 乗組員補給品 — 690 キログラム (1,520 ポンド)
- 92個の食品バルクオーバーラップバッグ、2個のボーナス食品キット、2個の生鮮食品キット（英国人シェフ、ヘストン・ブルメンタールが英国人宇宙飛行士ティム・ピークのために調理した特製宇宙飛行士食を含む） [15]
- 乗組員の備品、乗組員のケア、運用データファイル
- 使用率 — 573 キログラム (1,263 ポンド)
- カナダ宇宙庁：血管エコーエクササイズバンド
- 欧州宇宙機関: 概日リズム、KUBIK EBOXes、インターフェース プレート、EPO Peake、BioLab、スフェロイド、EMCS RBLSS、気道モニター、LiOH カートリッジ
- 宇宙航空研究開発機構：アトマイゼーション、生体リズム、マルチオミクス、細胞機械センシング3、植物重力センシング3、SAIBO L&M、Space Pup、幹細胞、MSPR LM、グループ燃焼カメラ
- 米国：Polar 2 個、DCB およびアイスブリック 6 個、MERLIN 1 個、FCF/HRF 補給品、HRP 補給品 [キット、MCT、マイクロバイオーム、双子研究]、IMAX カメラ、Meteor、Micro-9、MSG 補給品、NanoRacks モジュールおよび 0.5 NRCSD #7、ユニバーサル バッテリー チャージャー、Veg-03、Microbial Observatory-1、マイクロチャネル拡散実験、Wetlab RNA Smartcycler、SCK、Story Time、MELFI TDR バッテリー
- コンピュータリソース — 36 キログラム (79 ポンド)
- プロジェクター スクリーン、サイドキック、OCT ラップトップと電源、32 GB microSDカード、汎用 USB ケーブル、電源モジュールとカード リーダー、プリロード済みのThinkPad T61pハード ドライブ、CD ストレージ コンテナー、ネットワーク接続ストレージ デバイス、XF305 ビデオ カメラ、RS-422 アダプタ ケーブル
- 車両ハードウェア — 462 キログラム (1,019 ポンド)
- CHECS CMS: HRM ウォッチ、ベンチ ロック スタッド、ケリー、コプラ、ピーク用グレン ハーネス
- CHECS EHS: CO2モニタリングアセンブリ、フィルターアセンブリ、CSA-CP/CDM バッテリーアセンブリ、SIECE カートリッジアセンブリ、ウォーターキット、ペトリ皿パケット
- CHECS HMS: IMAK、経口薬パック
- C&T: C2V2通信ユニット（およびHTV-5ユニットデータコンバータ）
- ECLSS : 3 つの前処理タンク、フィルターインサート、9 つの KTO、UPA FCPA、CDRS ASV、IMV バルブ、絞りコレクター、水サンプルキット、OGS ACTEX フィルター、ARFTA 塩水フィルターアセンブリ、O 2 / N 2圧力センサー、NORS O 2タンク、**3 つの PBA アセンブリ、2 つの MF ベッド、2 つの尿容器、トイレットペーパーパッケージ、H
2センサー、アンモニアカートリッジバッグ、PTU XFERホース - EPS : 航空電子機器再起動ケーブル 2 本
- マキタドリル、PWD フィルター、N3 バルクヘッドコネクタ、黄色/赤色アダプタ、IWIS プレート、6.0 および 4.0 廃棄物転送バッグ、BEAM グラウンドストラップ、JEM 収納ワイヤキット
- EVAハードウェア — 167キログラム（368ポンド）
- SEMU、REBA、EMUイオンフィルター（4）、機器テザー、ガスグラブ、EMUミラー、クルーロックバッグ、SEMUアーム/レッグ
- リンドグレーン/ユイ ECOK および CCA、リンドグレーン LCVG
- ケリー LCVG、パダルカ EMU グローブ
- ロシアの貨物
- ロシア製セグメントトルクレンチ
- 非加圧貨物 — 526 キログラム (1,160 ポンド)
このミッションでは、高解像度の写真やビデオを撮影して地球の大気圏に突入する隕石を観測する隕石組成決定調査を含む、4,000ポンド（1,800 kg）以上の物資と実験を国際宇宙ステーションに輸送する予定だった。宇宙科学推進センターは、微小重力下での受粉に関する実験や太陽光を遮断するプラスチックを評価する実験など、30以上の学生研究プロジェクトを宇宙ステーションに輸送するよう手配していた。[5]
CRS-7は、サイドキック計画の一環として、改造されたマイクロソフト・ホロレンズを2台国際宇宙ステーションに持ち込む予定だった。[16] [17]
打ち上げ後の飛行試験の予定
.png/500px-SpaceX_ASDS_moving_into_position_for_CRS-7_launch_(18610429514).png)
第二段分離後、スペースXは飛行試験を実施し、ファルコン9のほぼ空の第一段を大気圏に戻し、自律型宇宙港ドローン船「Of Course I Still Love You」に着陸させる予定だった。[5] [18]
これは、2015年1月と2015年4月の以前のテストが成功しなかった後、スペースXがブースターを浮遊プラットフォームに着陸させる3回目の試みとなるはずだった。ブースターには、ミッション後のテストを容易にするためのグリッドフィンや着陸脚など、飛行テストを容易にするためのさまざまな技術が搭載されていた。[18] [19] [20]
