国際ドッキング アダプタ( IDA )は、国際ドッキング システム標準を実装する宇宙船とのドッキングをサポートするためにAPAS-95 を変換するために開発された宇宙船ドッキング システム アダプタです。IDAは、NASA ドッキング システム(NDS) ハードウェアを使用します。IDA は、国際宇宙ステーション(ISS) の 2 つのオープンプレッシャライズド メイティング アダプタ(PMA)のそれぞれに恒久的に設置されており、どちらもハーモニーモジュールに接続されています。
歴史
IDA 以前には、同様の役割を果たすためにいくつかの異なるドッキング アダプターが設計されましたが、実装されることはありませんでした。
APAS から LIDS へのアダプタ システム
APASからLIDSへのアダプタシステム（ATLAS）は2008年に発表されました。[1]これはオープンPMAに配置され、APAS-95を低衝撃ドッキングシステム（LIDS）に変換する予定でした。[1] ATLASは、オリオンの最初の2回の国際宇宙ステーションへのミッションで打ち上げられる予定でした。 [1] ISSへのオリオンのミッションは後に完全にキャンセルされ、乗組員輸送車としての役割は商業乗組員プログラムに置き換えられました。[2]
共通ドッキングアダプター

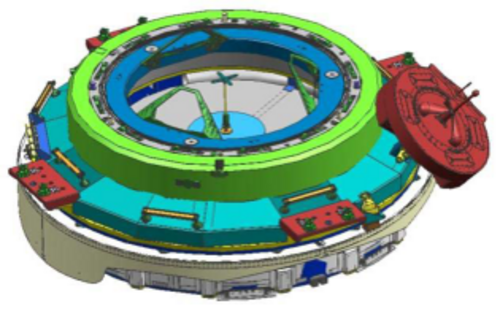

共通ドッキングアダプタ（CDA）は2009年に発表されました。[3]これは、共通結合機構をNASAドッキングシステムに変換するために使用される予定でした。 [4] CDAは、Node-2の前方とNode-2の天頂に直接取り付けられる予定でした。[4]これらは、日本のHTV貨物宇宙船で運ばれる予定でした。[4]
デザイン
IDAはAPAS-95をNASAドッキングシステム（国際ドッキングシステム規格に準拠）に変換し、乗組員、貨物、電力、データの転送を可能にします。[5] IDAの質量は526kg（1,160ポンド）、高さは110cm（42インチ）、幅は160cm（63インチ）です。[5] [6]ドッキングターゲット、レーザー反射鏡、および外周に配列された関連システムを含めると、外径は約240cm（94インチ）になります。[5]
ボーイング社はIDAの主契約業者であり、アダプターは同社のヒューストン製品サポートセンターで組み立てられた。[7] [8]下請け業者からの部品はアメリカの25州から来ており、主な構造はロシアのRSCエネルギア社製である。[5] [8]
IDAモジュールの展開
各IDAはSpaceX Dragon 1のトランクに積まれた非加圧貨物として運ばれました。各IDAが到着すると、DextreはそれをDragonのトランクから取り出し、PMAの前方から約30cm（1フィート）の位置に移動させました。次に、IDAを慎重に所定の位置に移動し、PMAに載せてそこに固定しました。[8]その後、宇宙飛行士は船外活動中に電気接続を完了し、PMAに恒久的に接続しました。[8]
IDA-1は、ノード2の前方PMAに接続される予定でした。[9] IDA-2は、当初、ノード2の天頂PMAに接続される予定でした。[9] [10]しかし、IDA-1が失われたため、IDA-2は代わりにノード2の前方PMA（PMA-2）に接続されました。[11] [12] IDA-1の代替品であるIDA-3は、ノード2の天頂PMA（PMA-3）に設置されています。[11]
IDA-1

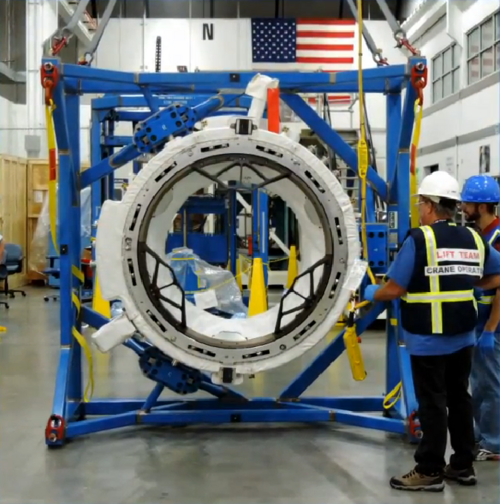

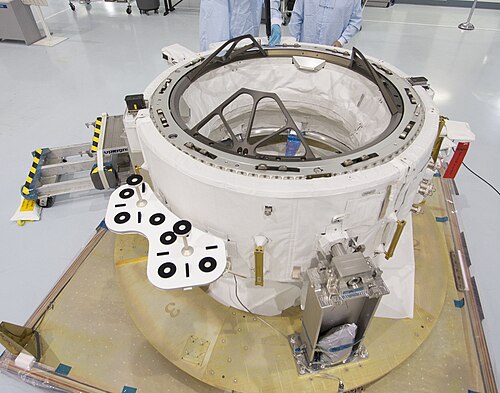

2015年2月、IDA-1はケネディ宇宙センターに輸送されたが、IDA-2はまだボーイング社のヒューストン施設に残っていた。[8] IDA-1のシステムとターゲットは、打ち上げに向けて積み込まれる前に、宇宙ステーション処理施設で約1か月間のテストを受けた。 [5]
IDA-1は2015年6月28日のSpaceX CRS-7の打ち上げ失敗時に失われた。[9] [10] [13]
IDA-2

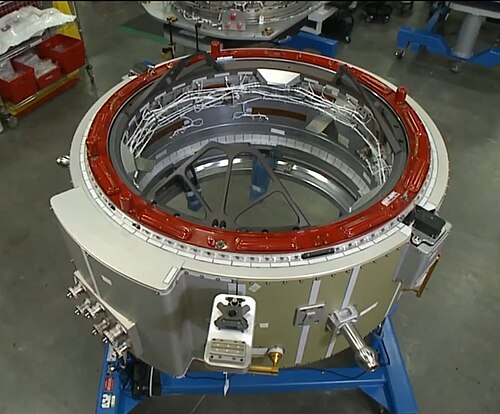

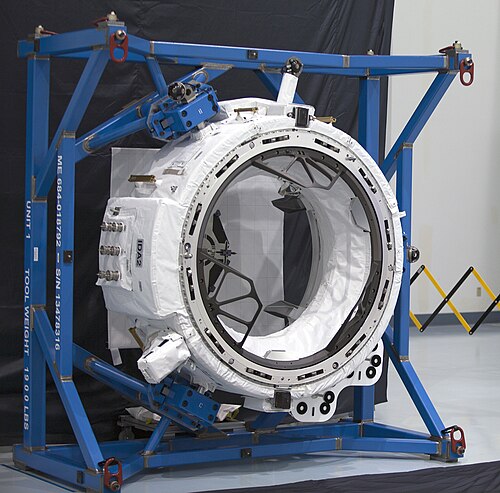

IDA-2は2016年7月18日にSpaceX CRS-9で打ち上げられた。[14] 2016年8月19日の船外活動中にPMA-2に取り付けられ接続された。[12]最初のドッキングは2019年3月3日のクルードラゴンデモ1の到着で達成された。[15]
IDA-3
IDA-3は2019年7月にSpaceX CRS-18ミッションで打ち上げられた。[16] IDA-3は、建造を迅速化するために主に予備部品で構築されている。[17] 2019年8月21日の船外活動中にPMA-3に取り付けられ接続された。[18]最初のドッキングは、2020年12月7日のSpaceX CRS-21の到着で達成された。[19]
ギャラリー
-
PMA-2に接続されたIDAのレンダリング -
IDA-1以前の損失、IDAの予定場所 -
IDA-1の喪失後、IDAの現在の所在地
