Bスプライン

数値解析の数学の分野において、B スプラインまたは基底スプラインは、与えられた次数、滑らかさ、および領域分割に関して最小のサポートを持つスプライン関数です。与えられた次数のスプライン関数は、その次数の B スプラインの線形結合として表現できます。カーディナル B スプラインには、互いに等距離にあるノットがあります。B スプラインは、曲線フィッティングや実験データの 数値微分に使用できます。

コンピュータ支援設計およびコンピュータ グラフィックスでは、スプライン関数は、制御点のセットを持つ B スプラインの線形結合として構築されます。

ジェラルド・ファリンによれば、Bスプラインは19世紀初頭にロシアのカザン大学のニコライ・ロバチェフスキーによって研究された。 ^[1] 「Bスプライン」という用語は、1978年にアイザック・ヤコブ・シェーンベルク^[2]によって造られ、基底スプラインの略語である。^[3] 次数のスプライン関数は、次数の区分多項式関数である。断片が交わる場所は結び目として知られている。スプライン関数の主な特性は、結び目の多重度に応じて、スプライン関数とその導関数が連続する可能性があることである。 ${\displaystyle n}$ ${\displaystyle n-1}$

次数Bスプラインは、同じノット上で定義された同じ次数のスプライン関数の基底関数であり、すべての可能なスプライン関数はBスプラインの線形結合から構築でき、各スプライン関数には一意の組み合わせが1つだけ存在することを意味します。^[4]${\displaystyle n}$

次数の B スプラインは、変数 の次数の区分多項式関数の集合です。多項式の断片が交わる場所の値は結び目と呼ばれ、非減少順に表示され、並べ替えられます。 ${\displaystyle p+1}$ ${\displaystyle B_{i,p}(t)}$${\displaystyle p}$${\displaystyle t}$${\displaystyle t}$${\displaystyle t_{0},t_{1},t_{2},\ldots ,t_{m}}$

与えられたノットのシーケンスに対して、スケーリング係数を除けば、以下を満たす 唯一のスプラインが存在する。${\displaystyle B_{i,p}(t)}$

${\displaystyle B_{i,p}(t)={\begin{cases}{\text{非ゼロ}}&{\text{if }}t_{i}\leq t<t_{i+p+1},\\0&{\text{それ以外}}.\end{cases}}}$

追加の制約を加えると

${\displaystyle \sum _{i=0}^{mp-1}B_{i,p}(t)=1}$

結び目と の間のすべての に対して である場合、 のスケーリング係数は固定されます。 と の間（ と を含まない）の結び目は内部結び目 ​​と呼ばれます。${\displaystyle t}$${\displaystyle t_{p}}$${\displaystyle t_{mp}}$${\displaystyle B_{i,p}(t)}$${\displaystyle t_{p}}$${\displaystyle t_{mp}}$

B スプラインは、Cox-de Boor 再帰式によって構築できます。次数の B スプライン、つまり区分的に定数の多項式から始めます。 ${\displaystyle p=0}$

${\displaystyle B_{i,0}(t):={\begin{cases}1&{\text{if }}t_{i}\leq t<t_{i+1},\\0&{\text{otherwise}}.\end{cases}}}$

高次のBスプラインは再帰によって定義される ${\displaystyle (p+1)}$

${\displaystyle B_{i,p}(t):={\dfrac {t-t_{i}}{t_{i+p}-t_{i}}}B_{i,p-1}(t)+{\dfrac {t_{i+p+1}-t}{t_{i+p+1}-t_{i+1}}}B_{i+1,p-1}(t).}$

Bスプライン関数は、制御点と呼ばれる多数の点によって制御される柔軟なバンドの組み合わせであり、滑らかな曲線を作成します。これらの関数は、多数の点を使用して複雑な形状や表面を作成および管理するために使用されます。Bスプライン関数とベジェ関数は、形状最適化手法に広く適用されています。^[5]

次数の B スプラインは、変数 の次数 の区分多項式関数です。これは、ノットまたはブレークポイントと呼ばれる場所で定義され、降順 ではない順序でなければなりません。B スプラインは、これらのノットの最初と最後の間の範囲でのみ寄与し、それ以外の場所ではゼロになります。各ノットが前のノットから同じ距離( ) だけ離れている場合、ノット ベクトルとそれに対応する B スプラインは「均一」と呼ばれます (以下のカーディナル B スプラインを参照)。 ${\displaystyle n}$${\displaystyle n-1}$${\displaystyle x}$${\displaystyle 1+n}$${\displaystyle t_{j}}$${\displaystyle t_{j}\leq t_{j+1}}$${\displaystyle h}$${\displaystyle h=t_{j+1}-t_{j}}$

がゼロでない有限のノット区間ごとに、B スプラインは次数 の多項式です。B スプラインはノットで連続関数です。 ^{[注 1]} B スプラインに属するすべてのノットが別個である場合、その導関数も次数 の導関数まで連続しています。ノットが の特定の値で一致する場合、導関数の次数の連続性は、一致するノットが増えるごとに 1 ずつ減ります。B スプラインはノットのサブセットを共有することがありますが、まったく同じノットで定義された 2 つの B スプラインは同一です。言い換えると、B スプラインはそのノットによって一意に定義されます。 ${\displaystyle n-1}$${\displaystyle n-2}$${\displaystyle x}$

内部ノットと端点は区別されます。内部ノットは、関心のあるドメインをカバーします。単一の B スプラインがすでにノットにまたがっているため、内部ノットの間隔に影響する最初と最後の B スプラインを完全にサポートするには、各側に端点を持つように内部ノットを拡張する必要があります。端点の値は重要ではなく、通常は最初または最後の内部ノットが繰り返されるだけです。 ${\displaystyle x}$${\displaystyle 1+n}$${\displaystyle n-1}$

B スプラインの有用性は、与えられたノット セット上の任意のスプライン関数が B スプラインの線形結合として表現できるという 事実にあります。${\displaystyle n}$

${\displaystyle S_{n,\mathbf {t} }(x)=\sum _{i}\alpha _{i}B_{i,n}(x).}$

Bスプラインはスプライン関数空間の基底関数の役割を果たすため、その名前が付けられています。この特性は、すべてのピースが、それぞれのサポート範囲内で、ノットにおいて同じ連続性特性を持つという事実から生じます。^[6]

^{多項式部分の表現はコックス・ド・ブール再帰公式[7]}によって導出できる。

${\displaystyle B_{i,0}(x):={\begin{cases}1&{\text{if }}t_{i}\leq x<t_{i+1},\\0&{\text{otherwise}}.\end{cases}}}$

${\displaystyle B_{i,k}(x):={\frac {x-t_{i}}{t_{i+k}-t_{i}}}B_{i,k-1}(x)+{\frac {t_{i+k+1}-x}{t_{i+k+1}-t_{i+1}}}B_{i+1,k-1}(x).}$

つまり、は区分定数 1 または 0 で、どのノット スパンxが属しているかを示します (ノット スパンjが繰り返される場合は 0)。再帰方程式は 2 つの部分から構成されます。 ${\displaystyle B_{j,0}(x)}$

${\displaystyle {\frac {x-t_{i}}{t_{i+k}-t_{i}}}}$

xが からに変化すると、 は 0 から 1 に変化し、 ${\displaystyle t_{i}}$${\displaystyle t_{i+k}}$

${\displaystyle {\frac {t_{i+k+1}-x}{t_{i+k+1}-t_{i+1}}}}$

は、 x がからに変化するとき、1 から 0 に傾斜します。対応するBは、それぞれの範囲外では 0 です。たとえば、 は、未満では 0 である三角関数であり、 で 1 に傾斜し、 を超えると 0 に戻ります。ただし、B スプライン基底関数は のローカルサポートを持つため、B スプラインは通常、 de Boor のアルゴリズムなど、基底関数が 0 である場所で基底関数を評価する必要のないアルゴリズムによって計算されます。 ${\displaystyle t_{i+1}}$${\displaystyle t_{i+k+1}}$${\displaystyle B_{i,1}(x)}$${\displaystyle x=t_{i}}$${\displaystyle x=t_{i+1}}$${\displaystyle x=t_{i+2}}$

この関係は、 FORTRANでコード化されたアルゴリズムBSPLVに直接つながり、xにおけるn次のBスプラインの値を生成します。^[8]次の図は、n次の各部分が、その左側にあるn  − 1 次のBスプライン部分の線形結合であることを示しています。

${\displaystyle {\begin{matrix}&&0\\&0&\\0&&B_{i-2,2}\\&B_{i-1,1}&\\B_{i,0}&&B_{i-1,2}\\&B_{i,1}&\\0&&B_{i,2}\\&0&\\&&0\end{matrix}}}$

の結び目を持つ再帰式を適用すると、3次の一様Bスプラインの断片が得られる。 ${\displaystyle (0,1,2,3)}$

${\displaystyle {\begin{aligned}B_{1}&=x^{2}/2,&0&\leq x<1,\\B_{2}&=(-2x^{2}+6x-3)/2,&1&\leq x<2,\\B_{3}&=(3-x)^{2}/2,&2&\leq x<3.\end{aligned}}}$

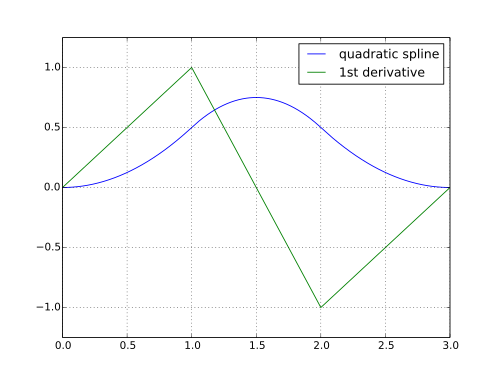

これらの部分は図に示されています。2次スプライン関数の連続性とその内部ノットにおける1次導関数は次のように示されています。

${\displaystyle {\begin{aligned}&{\text{At }}x=1\colon \ B_{1}=B_{2}=0.5,\ {\frac {dB_{1}}{dx}}={\frac {dB_{2}}{dx}}=1.\\[6pt]&{\text{At }}x=2\colon \ B_{2}=B_{3}=0.5,\ {\frac {dB_{2}}{dx}}={\frac {dB_{3}}{dx}}=-1.\end{aligned}}}$

2次Bスプラインの2次導関数は節点で不連続です。

${\displaystyle {\frac {d^{2}B_{1}}{dx^{2}}}=1,\ {\frac {d^{2}B_{2}}{dx^{2}}}=-2,\ {\frac {d^{2}B_{3}}{dx^{2}}}=1.}$

de Boorアルゴリズムのより高速な変種も提案されているが、安定性が比較的低いという問題がある。^{[9] [10]}

カーディナルBスプラインは、ノット間の間隔hが一定です。与えられた次数nのカーディナルBスプラインは、単に互いのシフトされたコピーです。これらは、より単純な定義から得ることができます。^[11]

${\displaystyle B_{i,n,t}(x)={\frac {x-t_{i}}{h}}n[0,\dots ,n](\cdot -t_{i})_{+}^{n-1}.}$

「プレースホルダー」表記は、2 つの変数tとxの関数のn乗の差を、 x を固定してtのみの関数として考えることによって求めることを示すために使用されます。 ${\displaystyle (t-x)_{+}^{n-1}}$${\displaystyle (t-x)_{+}^{n-1}}$

カーディナル B スプラインには均一間隔のノットがあるため、ノット間の補間はスムージング カーネルによる畳み込みと等しくなります。

例えば、Bスプラインノード（）の間に3つの値を補間したい場合、信号は次のように記述できます。 ${\displaystyle {\textbf {b}}}$

${\displaystyle \mathbf {x} =[\mathbf {b} _{1},0,0,\mathbf {b} _{2},0,0,\mathbf {b} _{3},0,0,\dots ,\mathbf {b} _{n},0,0].}$

信号を矩形関数で畳み込むと、1 次補間された B スプライン値が得られます。2 次 B スプライン補間は、矩形関数を 2 回畳み込むことで、矩形関数による反復フィルタリングによって、より高次の補間が得られます。 ${\displaystyle \mathbf {x} }$${\displaystyle \mathbf {h} =[1/3,1/3,1/3]}$${\displaystyle \mathbf {y} =\mathbf {x} *\mathbf {h} *\mathbf {h} }$

均一なサンプル領域での高速 B スプライン補間は、反復平均フィルタリングによって実行できます。あるいは、長方形関数はフーリエ領域でsincに等しくなります。したがって、3 次スプライン補間は、フーリエ領域で信号に sinc ⁴を乗算することと等しくなります。

アーウィン・ホール分布# 1～4次のカーディナルBスプラインの代数式の 特殊なケースを参照してください。

Pスプラインという用語は「ペナルティ付きBスプライン」の略です。これは、係数がフィッティングされるデータによって部分的に決定され、過剰適合を避けるために滑らかさを課すことを目的とした追加のペナルティ関数によって部分的に決定されるBスプライン表現を使用することを指します。^[12]

2次元および多次元のPスプライン近似データでは、行列の面分割積を使用して計算操作を最小化することができます。^[13]

k次のBスプラインの微分は、k − 1次のBスプラインの関数である 。^[14]

${\displaystyle {\frac {dB_{i,k}(x)}{dx}}=k\left({\frac {B_{i,k-1}(x)}{t_{i+k}-t_{i}}}-{\frac {B_{i+1,k-1}(x)}{t_{i+k+1}-t_{i+1}}}\right).}$

これは、

${\displaystyle {\frac {d}{dx}}\sum _{i}\alpha _{i}B_{i,k}=\sum _{i=r-k+2}^{s-1}k{\frac {\alpha _{i}-\alpha _{i-1}}{t_{i+k}-t_{i}}}B_{i,k-1}\quad {\text{on}}\quad [t_{r},t_{s}],}$

これは、スプライン関数の導関数と次数が 1 少ない B スプラインの間に単純な関係があることを示しています。

一変量Bスプライン、つまりノットの位置が1次元にあるBスプラインは、1次元確率密度関数を表すために使用できます。例として、それぞれが1に面積正規化された（つまり、標準のde-Boorアルゴリズムを使用して直接評価されない）次数のBスプライン基底関数の加重和があります。 ${\displaystyle p(x)}$${\displaystyle i}$${\displaystyle n}$

${\displaystyle p(x)=\sum _{i}c_{i}\cdot B_{i,n,{\textbf {norm}}}(x)}$

正規化定数制約 で表されます。正規化されたBスプラインのk番目の生のモーメントは、カールソンのディリクレ平均 として表すことができ、^{[15]これは、輪郭積分と反復和[16]}を介して次のよう に正確に解くことができます。${\displaystyle \sum _{i}c_{i}=1}$${\displaystyle \mu _{k}}$${\displaystyle B_{i,n,{\textbf {norm}}}}$${\displaystyle R_{k}}$

${\displaystyle \mu _{k}=R_{k}(\mathbf {m} ;\mathbf {t} )=\int _{-\infty }^{\infty }x^{k}\cdot B_{i,n,{\textbf {norm}}}(x\mid t_{1}\dots t_{j})\,dx={\frac {\Gamma (k+1)\Gamma (m)}{\Gamma (m+k)}}\cdot D_{k}(\mathbf {m} ,\mathbf {t} )}$

と

${\displaystyle D_{k}={\frac {1}{k}}\sum \limits _{u=1}^{k}\left[\left(\sum \limits _{i=1}^{j}m_{i}\cdot {t_{i}}^{u}\right)D_{k-u}\right]}$

および。ここで、 は結び目の位置を表すベクトルと、それぞれの結び目の多重度を表すベクトルを表します。したがって、数値手法に頼ることなく、Bスプライン基底関数の和で表される確率密度関数の任意のモーメントを正確に計算できます。 ${\displaystyle D_{0}=1}$${\displaystyle \mathbf {t} }$${\displaystyle j}$${\displaystyle \mathbf {m} }$${\displaystyle p(x)}$

ベジェ曲線も、同じクラスのより低次の曲線からの再帰を使用して定義可能で、制御点に関してエンコードされた多項式曲線ですが、重要な違いは、ベジェ曲線セグメントの再帰のすべての項は同じ定義域 (通常は) を持つのに対し、 B スプライン再帰の 2 つの項のサポートは異なります (最も外側のサブ間隔は共通ではありません)。つまり、制御点によって与えられる次数のベジェ曲線は、ほぼ独立したセグメントで構成されますが、同じパラメータを持つ B スプラインはサブ間隔からサブ間隔に滑らかに移行します。ベジェ曲線から同等のものを得るには、セグメント間の移行に滑らかさの条件を課す必要があり、その結果、何らかのベジェ スプラインが生成されます (その場合、多くの制御点は滑らかさの要件によって決まります)。 ${\displaystyle [0,1]}$${\displaystyle n}$${\displaystyle m\gg n}$${\displaystyle m/n}$

区分的/合成ベジェ曲線は、少なくともC0 連続性（1 つの曲線の最後の点が次の曲線の開始点と一致する）で結合された一連のベジェ曲線です。アプリケーションに応じて、追加の滑らかさの要件（C1 または C2 連続性など）が追加される場合があります。^[17] C1 連続曲線は、ブレークポイント（2 つの曲線が出会う場所）で同一の接線を持ちます。C2 連続曲線は、ブレークポイントで同一の曲率を持ちます。^[18]

通常、曲線フィッティングでは、データポイントの集合を何らかの数学関数で定義された曲線にフィッティングします。たとえば、一般的なタイプの曲線フィッティングでは、多項式または指数関数のセットを使用します。フィッティング関数を選択するための理論的根拠がない場合は、最小二乗法を使用して、Bスプラインの合計で構成されるスプライン関数で曲線をフィッティングすることができます。^{[19] [注2]}したがって、最小二乗最小化の目的関数は、次数kのスプライン関数の場合、

${\displaystyle U=\sum _{{\text{all}}~x}\left\{W(x)\left[y(x)-\sum _{i}\alpha _{i}B_{i,k,t}(x)\right]\right\}^{2},}$

ここで、W ( x ) は重み、y ( x ) はxにおけるデータ値です。係数は決定するパラメータです。ノット値は固定することも、パラメータとして扱うこともできます。 ${\displaystyle \alpha _{i}}$

このプロセスを適用する際の主な難しさは、使用するノットの数と配置場所を決定することです。de Boor は、この問題に対処するためのさまざまな戦略を提案しています。たとえば、ノット間の間隔は、データの曲率 (2 次導関数) に比例して減少します。^[要出典]いくつかのアプリケーションが公開されています。たとえば、単一のローレンツ曲線とガウス曲線をフィッティングするための B スプラインの使用が調査されています。5、6、7 ノットの対称配置に基づく 3～7 次までの最適なスプライン関数が計算され、この方法が分光曲線の平滑化と微分化に適用されました。^[20]同様の研究では、2 次元バージョンのSavitzky–Golay フィルタリングとスプライン法は、移動平均またはチェビシェフ フィルタリングよりも優れた結果を生み出しました。^[21]

コンピュータ支援設計やコンピュータ グラフィックスアプリケーションでは、スプライン曲線は、ある実パラメータ のパラメトリック曲線として表されることがあります。この場合、曲線は2 つまたは 3 つの別個の座標関数、またはとして扱うことができます。座標関数、および は、それぞれスプライン関数であり、共通のノット値のセット を持ちます。 ${\displaystyle C(t)}$${\displaystyle t}$${\displaystyle C(t)}$${\displaystyle (x(t),y(t))}$${\displaystyle (x(t),y(t),z(t))}$${\displaystyle x(t)}$${\displaystyle y(t)}$${\displaystyle z(t)}$${\displaystyle t_{1},t_{2},\ldots ,t_{n}}$

Bスプラインは基底関数を形成するため、各座標関数はBスプラインの線形和として表すことができるため、

${\displaystyle {\begin{aligned}X(t)&=\sum _{i}x_{i}B_{i,n}(t),\\Y(t)&=\sum _{i}y_{i}B_{i,n}(t),\\Z(t)&=\sum _{i}z_{i}B_{i,n}(t).\end{aligned}}}$

重み、およびを組み合わせて3 次元空間に点を形成できます。これらの点は一般に制御点と呼ばれます。 ${\displaystyle x_{i}}$${\displaystyle y_{i}}$${\displaystyle z_{i}}$${\displaystyle P_{i}=(x_{i},y_{i},z_{i})}$${\displaystyle P_{i}}$

逆に、制御点のシーケンス、ノット値、および B スプラインの順序によってパラメトリック曲線が定義されます。制御点による曲線の表現には、いくつかの便利なプロパティがあります。

1. 制御点は曲線を定義します。制御点がすべて何らかの方法で一緒に変換された場合 (たとえば、平行移動、回転、拡大縮小、アフィン変換による移動など)、対応する曲線も同様に変換されます。${\displaystyle P_{i}}$
2. B スプラインは有限数のノット間隔に対してのみゼロではないため、単一の制御点を移動した場合、パラメトリック曲線への対応する変更は、少数のノット間隔のパラメータ範囲をわずかに超える程度になります。
3. であり、常に各 であるため、曲線は制御点の境界ボックスの内側に残ります。また、ある意味では、曲線は制御点に大まかに従います。${\displaystyle \sum _{i}B_{i,n}(x)=1}$${\displaystyle B_{i,n}(x)\geq 0}$

あまり望ましくない特徴は、パラメトリック曲線が制御点を補間しないことです。通常、曲線は制御点を通過しません。

正規化されたパラメータを持つ3次Bスプライン曲線は、4つのノード（制御点）、、、およびによって定義されます。これは、次のように表される3次多項式を形成します。 ${\displaystyle \mathbf {C} (t)}$${\displaystyle t\in [0,1]}$${\displaystyle {\textbf {b}}_{0}}$${\displaystyle {\textbf {b}}_{1}}$${\displaystyle {\textbf {b}}_{2}}$${\displaystyle {\textbf {b}}_{3}}$

${\displaystyle \mathbf {C} (t)={\frac {1}{6}}\;{\begin{bmatrix}t^{3}&t^{2}&t&1\end{bmatrix}}{\begin{bmatrix}-1&3&-3&1\\3&-6&3&0\\-3&0&3&0\\1&4&1&0\end{bmatrix}}{\begin{bmatrix}\mathbf {b} _{0}\\\mathbf {b} _{1}\\\mathbf {b} _{2}\\\mathbf {b} _{3}\end{bmatrix}}}$。

これはBスプライン多項式に対応する。

${\displaystyle {\begin{aligned}B_{0}(t)&={\frac {1}{6}}(-t^{3}+3t^{2}-3t+1)\\B_{1}(t)&={\frac {1}{6}}(3t^{3}-6t^{2}+4)\\B_{2}(t)&={\frac {1}{6}}(-3t^{3}+3t^{2}+3t+1)\\B_{3}(t)&={\frac {1}{6}}t^{3}\end{aligned}}}$

そして曲線は と評価できる。これを展開すると、以下のように完全な多項式を書くことができる。 ${\displaystyle \mathbf {C} (t)=\sum _{i=0}^{3}B_{i}(t)\,\mathbf {b} _{i}}$

${\displaystyle \mathbf {C} (t)={\frac {1}{6}}{\biggl (}(-\mathbf {b} _{0}+3\mathbf {b} _{1}-3\mathbf {b} _{2}+\mathbf {b} _{3})t^{3}+(3\mathbf {b} _{0}-6\mathbf {b} _{1}+3\mathbf {b} _{2})t^{2}+(-3\mathbf {b} _{0}+3\mathbf {b} _{2})t+(\mathbf {b} _{0}+4\mathbf {b} _{1}+\mathbf {b} _{2}){\biggr )}}$。

これは3次多項式なので、制御点 、、、 を持つ3次ベジェ曲線として書くこともできます。 ${\displaystyle {\textbf {P}}_{0}}$${\displaystyle {\textbf {P}}_{1}}$${\displaystyle {\textbf {P}}_{2}}$${\displaystyle {\textbf {P}}_{3}}$

${\displaystyle {\begin{aligned}\mathbf {P} _{0}&={\frac {1}{6}}(\mathbf {b} _{0}+4\mathbf {b} _{1}+\mathbf {b} _{2}),\\\mathbf {P} _{1}&={\frac {1}{3}}(2\mathbf {b} _{1}+\mathbf {b} _{2}),\\\mathbf {P} _{2}&={\frac {1}{3}}(\mathbf {b} _{1}+2\mathbf {b} _{2}),\\\mathbf {P} _{3}&={\frac {1}{6}}(\mathbf {b} _{1}+4\mathbf {b} _{2}+\mathbf {b} _{3}).\end{aligned}}}$

区分的 3 次 B スプラインはノードのセットによって形成され、連続する 4 つのノードはそれぞれ上記の定式化に従って曲線の 3 次部分を定義します。

コンピュータ支援設計、コンピュータ支援製造、およびコンピュータ グラフィックスにおいて、B スプラインの強力な拡張として非一様有理 B スプライン (NURBS) があります。NURBS は基本的に同次座標の B スプラインです。B スプラインと同様に、順序、ノット ベクトル、および制御点のセットによって定義されますが、単純な B スプラインとは異なり、制御点にはそれぞれ重みがあります。重みが 1 の場合、NURBS は単なる B スプラインであり、そのため NURBS は B スプラインとベジェ曲線およびベジェ曲面の両方を一般化します。主な違いは、NURBS 曲線を「有理」にする制御点の重み付けです。

さまざまなパラメータ値で NURBS を評価することで、空間内で曲線をトレースできます。同様に、2 つのパラメータのさまざまな値で NURBS サーフェスを評価することで、サーフェスを直交空間で表現できます。

B スプラインと同様に、NURBS 制御点によって曲線の形状が決まります。曲線の各点は、多数の制御点の加重合計によって計算されます。各点の重みは、支配パラメータに応じて変化します。次数dの曲線の場合、制御点の影響は、パラメータ空間のd +1 区間 (ノット スパン) 内でのみ非ゼロになります。これらの区間内では、重みは次数dの多項式関数 (基底関数) に応じて変化します。区間の境界では、基底関数は滑らかにゼロになり、その滑らかさは多項式の次数によって決まります。

ノット ベクトルは、制御点が NURBS 曲線にどこでどのように影響するかを決定する一連のパラメータ値です。ノットの数は、常に制御点の数と曲線の次数に 1 を加えた数に等しくなります。パラメータ値が新しいノット スパンに入るたびに、新しい制御点がアクティブになり、古い制御点は破棄されます。

NURBS曲線は次の形式をとる: ^[22]

${\displaystyle C(u)={\frac {\sum _{i=1}^{k}N_{i,n}(u)w_{i}P_{i}}{\sum _{i=1}^{k}N_{i,n}(u)w_{i}}}}$

ここでの表記は次のようになります。uは独立変数（xの代わりに）、kは制御点の数、Nは B スプライン（Bの代わりに使用）、nは多項式の次数、Pは制御点、wは重みです。 分母は、すべての重みが 1 の場合に 1 と評価される正規化係数です。

これを次のように書くのが通例である。

${\displaystyle C(u)=\sum _{i=1}^{k}R_{i,n}(u)P_{i}}$

関数

${\displaystyle R_{i,n}(u)={\frac {N_{i,n}(u)w_{i}}{\sum _{j=1}^{k}N_{j,n}(u)w_{j}}}}$

有理基底関数として知られています。

NURBS曲面は、 2つのNURBS曲線のテンソル積として得られる。つまり、2つの独立したパラメータuとv（それぞれインデックスiとj）を使用する。^[23]

${\displaystyle S(u,v)=\sum _{i=1}^{k}\sum _{j=1}^{\ell }R_{i,j}(u,v)P_{i,j}}$

と

${\displaystyle R_{i,j}(u,v)={\frac {N_{i,n}(u)N_{j,m}(v)w_{i,j}}{\sum _{p=1}^{k}\sum _{q=1}^{\ell }N_{p,n}(u)N_{q,m}(v)w_{p,q}}}}$

有理基底関数として。
