三酸化タングステン

三酸化タングステン
名前
	IUPAC名三酸化タングステン
	その他の名前無水; タングステン酸化タングステン(VI); 酸化タングステン
識別子
CAS番号	1314-35-8 ;
3Dモデル（JSmol）	インタラクティブ画像;
ECHA 情報カード	100.013.848
パブケム CID	14811;
RTECS番号	YO7760000;
ユニ	940E10M08M ;
CompTox ダッシュボード ( EPA )	DTXSID7032262;
	インチ InChI=1S/3O.W;
	笑顔 O=[W](=O)=O;
プロパティ
化学式	WO 3
モル質量	231.84 グラム/モル

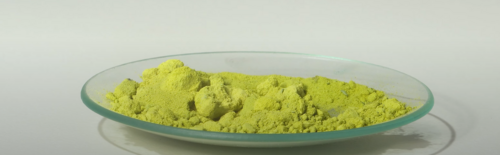

外観	カナリアイエローパウダー
密度	7.16グラム/ cm3
融点	1,473 °C (2,683 °F; 1,746 K)
沸点	1,700 °C (3,090 °F; 1,970 K) 近似
水への溶解度	不溶性の
溶解度	HFにわずかに溶ける
磁化率（χ）	−15.8·10 −6 cm 3 /モル
構造
結晶構造	単斜晶系、mP32
空間群	P12 1 /n1、No.14
座標幾何学	八面体 (W VI ); 三方平面 (O 2– )
危険
	労働安全衛生（OHS/OSH）：
主な危険	刺激物
引火点	不燃性
安全データシート（SDS）	外部MSDS
関連化合物
その他の陰イオン	三硫化タングステン
その他の陽イオン	三酸化クロム; 三酸化モリブデン
関連するタングステン酸化物	酸化タングステン(III); 酸化タングステン(IV)
	特に記載がない限り、データは標準状態（25 °C [77 °F]、100 kPa）の材料に関するものです。確認する（何ですか？）インフォボックス参照

酸化タングステン(VI)は三酸化タングステンとも呼ばれ、酸素と遷移金属タングステンの化合物で、化学式はWO _{3です。この化合物は}タングステン酸H ₂ WO ₄との関係を反映してタングステン酸無水物とも呼ばれます。淡黄色の結晶性固体です。^[1]

酸化タングステン(VI)は、天然には水和物の形で存在し、これにはタングステン鉱WO ₃ ·H ₂ O、メイマサイト WO ₃ ·2H _{2 O、ハイドロタングステン鉱 (メイマサイトと同じ組成だが、H}₂ WO ₄と表記されることもある) などの鉱物が含まれます。これらの鉱物は、稀少または極めて稀な二次タングステン鉱物です。

歴史

1841年、ロバート・オックスランドという化学者が、三酸化タングステンとタングステン酸ナトリウムの製造方法を初めて発表しました。^[2]彼はその後すぐにその研究で特許を取得し、体系的なタングステン化学の創始者とみなされています。^[2]

構造と特性

三酸化タングステンの結晶構造は温度に依存します。740 ℃以上の温度では正方晶、 330℃から740℃では斜方晶、 17℃から330℃では単斜晶、-50℃から17℃では三斜晶、-50℃以下の温度では再び単斜晶となります。^{[3] WO}₃の最も一般的な構造は単斜晶で、空間群はP2 ₁ /nです。 ^[2]

純粋な化合物は電気絶縁体であるが、 WO _2.90 = W ₂₀ O ₅₈などの酸素欠乏型は濃い青から紫色で電気を通す。これらは三酸化物と二酸化物WO _{2 を}真空中1000℃で混合することで製造できる。 ^[4]^[1]

ナトリウムをドープした酸素欠乏WO ₃結晶では、臨界温度T _{c = 80〜90 Kの}超伝導の兆候が見られると主張されている。これが確認されれば、常圧での液体窒素の沸点よりも高いT _cを持つ、銅を含まない初の超伝導材料となる。 ^[5]^[4]

準備

産業

三酸化タングステンは、鉱物からタングステンを回収する際の中間体として得られる。^{[6]タングステン鉱石を}アルカリで処理すると、可溶性のタングステン酸塩が生成される。あるいは、CaWO ₄または灰重石をHClと反応させてタングステン酸を生成するが、これは高温でWO ₃と水に分解する。 ^[6]

CaWO ₄ + 2 HCl → CaCl ₂ + H ₂ WO ₄

H ₂ WO ₄ → H ₂ O + WO ₃

研究室

_WO3を合成するもう一つの一般的な方法は、酸化条件下でパラタングステン酸アンモニウム（APT）を焼成することである： ^[2]

（ＮＨ_４）_１０ [Ｈ_２Ｗ_１２Ｏ_４２ ] · ４Ｈ_２Ｏ → １２ＷＯ_３ + １０ＮＨ_３ + １０Ｈ_２Ｏ

反応

三酸化タングステンは炭素ガスまたは水素ガスで還元され、純粋な金属が得られる。^[要出典]

2 WO ₃ + 3 C → 2 W + 3 CO ₂ （高温）

WO ₃ + 3 H ₂ → W + 3 H ₂ O (550～850℃)

用途

三酸化タングステンはタングステン酸塩の合成の出発物質です。タングステン酸バリウム BaWO _{4 は}、X 線スクリーンの蛍光体として使用されます。タングステン酸リチウムLi ₂ WO ₄やタングステン酸セシウムCs ₂ WO ₄などのアルカリ金属タングステン酸塩は、鉱物の分離に使用できる濃厚な溶液を与えます。^[1]その他の実際のまたは潜在的な用途には、次のものがあります。

防火布^[7]
ガス・湿度センサー[ ^8]^[1]
陶磁器の釉薬に使用され、濃い黄色を呈する。^[6]^[1]
スマートウィンドウなどに使われるエレクトロクロミックガラスは、印加電圧によって透明度を変えることができます。^[9]^[10]^[1]
光触媒水分解[ ^11]^[12]^[13]^[14]
貴金属に代わる表面増強ラマン分光法用基板。 ^[15]^[16]^[17]^[18]

参考文献

^ abcdef J. Christian、RP Singh Gaur、T. Wolfe、JRL Trasorras (2011):タングステン化学物質とその用途。国際タングステン産業協会のパンフレット。
^ abcd Lassner, Erik および Wolf-Dieter Schubert (1999)。タングステン：元素、合金、化合物の特性、化学、技術。ニューヨーク：Kluwer Academic。ISBN 978-0-306-45053-2。
^ HA Wriedt (1898): 「OW (酸素-タングステン) システム」。 合金相図速報、第 10 巻、368 ～ 384 ページ。doi :10.1007/ BF02877593
^ ab A. Shengelaya、K. Conder、KA Müller (2020)：「タングステン酸化物 WO _2.90における 94 K までのフィラメント状超伝導の兆候」。Journal of Superconductivity and Novel Magnetism、第 33 巻、301 ～ 306 ページ。doi : 10.1007/s10948-019-05329-9
^ S. Reich および Y. Tsabba (1999): 「Na を添加した WO 単結晶表面での 2D 超伝導相の核形成の可能性」。European Physical Journal B、第 9 巻、ページ = 1–4。doi :10.1007/s100510050735 S2CID 121476634
^ abc パトナイク、プラディオット（2003）。無機化合物ハンドブック。マグロウヒル。ISBN 978-0-07-049439-8. 2009年6月6日閲覧。
^ Merck (2006)：「三酸化タングステン」。The Merck Index、第14巻。
^ David E Williams、Simon R Aliwell、Keith FE Pratt、Daren J. Caruana、Roderic L. Jones、R. Anthony Cox、Graeme M. Hansford、および John Halsall (2002)：「オゾン測定用ガスセンサーとしての酸化タングステン半導体の応答のモデル化」。 計測科学技術。第 13 巻。923 ～ 931 ページ。doi : 10.1088/0957-0233/13/6/314
^ Lee, WJ; Fang, YK; Ho, Jyh-Jier; Hsieh, WT; Ting, SF; Huang, Daoyang; Ho, Fang C. (2000). 「表面多孔度が三酸化タングステン(WO3)フィルムのエレクトロクロミック性能に与える影響」Journal of Electronic Materials . 29 (2): 183– 187. Bibcode :2000JEMat..29..183L. doi :10.1007/s11664-000-0139-8. S2CID 98302697.
^ KJ Patel、MS Desai、CJ Panchal、HN Deota、UB Trivedi (2013)：「ITO / NiO / ZrO2 / WO3 / ITO層からなる全固体薄膜エレクトロクロミックデバイス」。Journal of Nano-Electronics and Physics、第5巻、第2号、記事02023。
^ 三関勇吾、草間仁、杉原秀樹、佐山和弘 (2010)：「Cs 修飾 WO3 光触媒は可視光下での O2 生成と Fe (III) イオン還元のための効率的な太陽エネルギー変換を示す」。Journal of Physical Chemistry Letters、第 1 巻、第 8 号、1196 ～ 1200 ページ。doi :10.1021/ jz100233w
^ え。カラソンニ、L. バイア、A. ドンビ、V. ダンシウ、K. モギョロシ、LC ポップ、G. コヴァチ、V. コショヴェアヌ、A. ヴルポイ、S. サイモン、Zs。 Pap (2013): 「選択的光堆積によって得られた TiO2/WO3/貴金属 (Au または Pt) ナノアーキテクチャの光触媒活性」。『Cataracy Today』、208 巻、19 ～ 27 ページ。土井：10.1016/j.cattod.2012.09.038
^ István Székely、Gábor Kovács、Lucian Baia、Virginia Danciu、Zsolt Pap (2016)：「形状調整された WO3 マイクロ/ナノ結晶の合成と WO3/TiO2 複合材料の光触媒活性」。Materials 、第 9 巻、第 4 号、258-271 ページ。doi : 10.3390/ma9040258
^ ルシアン・バイア、エステル・オルバン、シルヴィア・フォドール、ボグラルカ・ハンペル、エンドレ・ゾルト・ケドベス、カタ・サゼット、イシュトヴァーン・セーケリー、エヴァ・カラソンニ、バラーズ・レティ、ペテル・ベルキ、アドリアナ・ヴルポイ、クララ・マジャリ、アレクサンドラ・チャヴダリ、チャサバ・ボラ、ヴェロニカCoshoveanu、Klára Hernádi、Monica Baia、András Dombi、Virginia Danciu、Gábor Kovácz、Zsolt Pap (2016):「半導体の表面電荷の調整による TiO2/WO3 複合光触媒の調製」。『半導体プロセスにおける材料科学』、第 42 巻、パート 1、66 ～ 71 ページ。土井：10.1016/j.mssp.2015.08.042
^ G. Ou (2018). 「リチウム還元による室温での酸化物欠陥の調整」Nature Communications . 9 (1302): 1302. Bibcode :2018NatCo...9.1302O. doi :10.1038/s41467-018-03765-0. PMC 5882908 . PMID 29615620.
^ S. Hurst (2011). 「化学的ラマン増強の利用: 金属酸化物支持体に基づくバイオ検出のためのルート」The Journal of Physical Chemistry C . 115 (3): 620– 630. doi :10.1021/jp1096162.
^ W. Liu (2018). 「表面プラズモン共鳴結合と電荷移動の相乗効果による金属タングステン酸化物の表面増強ラマン分光感度の向上」. The Journal of Physical Chemistry Letters . 9 (14): 4096– 4100. doi :10.1021/acs.jpclett.8b01624. PMID 29979872. S2CID 49716355.
^ C. Zhou (2019). 「精密欠陥密度制御によるSERS増強の電気的調整」(PDF) . ACS Applied Materials & Interfaces . 11 (37): 34091– 34099. doi :10.1021/acsami.9b10856. PMID 31433618. S2CID 201278374.

外部リンク

国際タングステン産業協会
三酸化タングステンエレクトロクロミックフィルムの作製
シグマアルドリッチ（サプライヤー）

[chri2011-1] J. Christian、RP Singh Gaur、T. Wolfe、JRL Trasorras (2011):タングステン化学物質とその用途。国際タングステン産業協会のパンフレット。

[lass1999-2] Lassner, Erik および Wolf-Dieter Schubert (1999)。タングステン：元素、合金、化合物の特性、化学、技術。ニューヨーク：Kluwer Academic。ISBN 978-0-306-45053-2。

[wrie1989-3] HA Wriedt (1898): 「OW (酸素-タングステン) システム」。 合金相図速報、第 10 巻、368 ～ 384 ページ。doi :10.1007/ BF02877593

[shen2020-4] A. Shengelaya、K. Conder、KA Müller (2020)：「タングステン酸化物 WO _2.90における 94 K までのフィラメント状超伝導の兆候」。Journal of Superconductivity and Novel Magnetism、第 33 巻、301 ～ 306 ページ。doi : 10.1007/s10948-019-05329-9

[reic1999-5] ^ S. Reich および Y. Tsabba (1999): 「Na を添加した WO 単結晶表面での 2D 超伝導相の核形成の可能性」。European Physical Journal B、第 9 巻、ページ = 1–4。doi :10.1007/s100510050735 S2CID 121476634

[prad2003-6] パトナイク、プラディオット（2003）。無機化合物ハンドブック。マグロウヒル。ISBN 978-0-07-049439-8. 2009年6月6日閲覧。

[merck2006-7] Merck (2006)：「三酸化タングステン」。The Merck Index、第14巻。

[will2002-8] David E Williams、Simon R Aliwell、Keith FE Pratt、Daren J. Caruana、Roderic L. Jones、R. Anthony Cox、Graeme M. Hansford、および John Halsall (2002)：「オゾン測定用ガスセンサーとしての酸化タングステン半導体の応答のモデル化」。 計測科学技術。第 13 巻。923 ～ 931 ページ。doi : 10.1088/0957-0233/13/6/314

[leew2000-9] Lee, WJ; Fang, YK; Ho, Jyh-Jier; Hsieh, WT; Ting, SF; Huang, Daoyang; Ho, Fang C. (2000). 「表面多孔度が三酸化タングステン(WO3)フィルムのエレクトロクロミック性能に与える影響」Journal of Electronic Materials . 29 (2): 183– 187. Bibcode :2000JEMat..29..183L. doi :10.1007/s11664-000-0139-8. S2CID 98302697.

[pate2013-10] KJ Patel、MS Desai、CJ Panchal、HN Deota、UB Trivedi (2013)：「ITO / NiO / ZrO2 / WO3 / ITO層からなる全固体薄膜エレクトロクロミックデバイス」。Journal of Nano-Electronics and Physics、第5巻、第2号、記事02023。

[mise2010-11] 三関勇吾、草間仁、杉原秀樹、佐山和弘 (2010)：「Cs 修飾 WO3 光触媒は可視光下での O2 生成と Fe (III) イオン還元のための効率的な太陽エネルギー変換を示す」。Journal of Physical Chemistry Letters、第 1 巻、第 8 号、1196 ～ 1200 ページ。doi :10.1021/ jz100233w

[kara2013-12] え。カラソンニ、L. バイア、A. ドンビ、V. ダンシウ、K. モギョロシ、LC ポップ、G. コヴァチ、V. コショヴェアヌ、A. ヴルポイ、S. サイモン、Zs。 Pap (2013): 「選択的光堆積によって得られた TiO2/WO3/貴金属 (Au または Pt) ナノアーキテクチャの光触媒活性」。『Cataracy Today』、208 巻、19 ～ 27 ページ。土井：10.1016/j.cattod.2012.09.038

[szek2016-13] István Székely、Gábor Kovács、Lucian Baia、Virginia Danciu、Zsolt Pap (2016)：「形状調整された WO3 マイクロ/ナノ結晶の合成と WO3/TiO2 複合材料の光触媒活性」。Materials 、第 9 巻、第 4 号、258-271 ページ。doi : 10.3390/ma9040258

[baia2016-14] ルシアン・バイア、エステル・オルバン、シルヴィア・フォドール、ボグラルカ・ハンペル、エンドレ・ゾルト・ケドベス、カタ・サゼット、イシュトヴァーン・セーケリー、エヴァ・カラソンニ、バラーズ・レティ、ペテル・ベルキ、アドリアナ・ヴルポイ、クララ・マジャリ、アレクサンドラ・チャヴダリ、チャサバ・ボラ、ヴェロニカCoshoveanu、Klára Hernádi、Monica Baia、András Dombi、Virginia Danciu、Gábor Kovácz、Zsolt Pap (2016):「半導体の表面電荷の調整による TiO2/WO3 複合光触媒の調製」。『半導体プロセスにおける材料科学』、第 42 巻、パート 1、66 ～ 71 ページ。土井：10.1016/j.mssp.2015.08.042

[oug2018-15] G. Ou (2018). 「リチウム還元による室温での酸化物欠陥の調整」Nature Communications . 9 (1302): 1302. Bibcode :2018NatCo...9.1302O. doi :10.1038/s41467-018-03765-0. PMC 5882908 . PMID 29615620.

[hurst2011-16] S. Hurst (2011). 「化学的ラマン増強の利用: 金属酸化物支持体に基づくバイオ検出のためのルート」The Journal of Physical Chemistry C . 115 (3): 620– 630. doi :10.1021/jp1096162.

[liuw2018-17] W. Liu (2018). 「表面プラズモン共鳴結合と電荷移動の相乗効果による金属タングステン酸化物の表面増強ラマン分光感度の向上」. The Journal of Physical Chemistry Letters . 9 (14): 4096– 4100. doi :10.1021/acs.jpclett.8b01624. PMID 29979872. S2CID 49716355.

[zhou2019-18] C. Zhou (2019). 「精密欠陥密度制御によるSERS増強の電気的調整」(PDF) . ACS Applied Materials & Interfaces . 11 (37): 34091– 34099. doi :10.1021/acsami.9b10856. PMID 31433618. S2CID 201278374.
