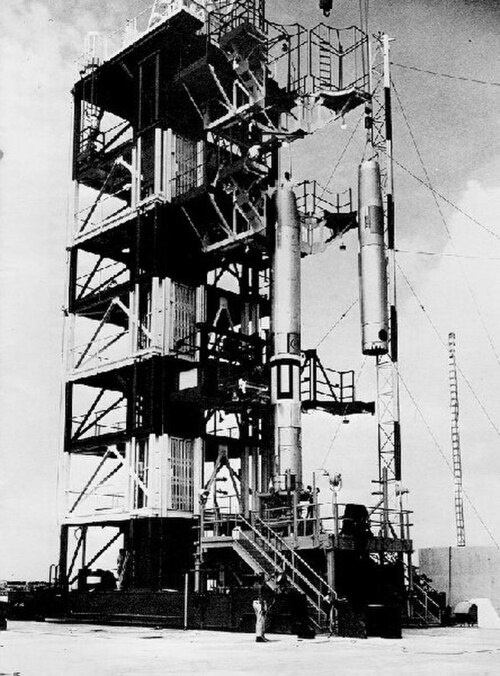

 打ち上げ前の LC-18A 搭載のヴァンガード ロケット | |
| 名前 | ヴァンガード宇宙ロケット5号 |
|---|---|
| ミッションタイプ | 磁場実験 空気密度実験 |
| オペレーター | 海軍研究所 |
| ミッション期間 | 周回失敗（500秒） |
| 宇宙船の特性 | |
| 宇宙船 | ヴァンガード3A |
| 宇宙船の種類 | ヴァンガード |
| メーカー | 海軍研究所 |
| 打ち上げ質量 | 10.3 kg (23 ポンド) |
| ミッション開始 | |
| 発売日 | 1959年4月14日 02:49:46 GMT |
| ロケット | ヴァンガードSLV-5 |
| 発射場 | ケープカナベラル、LC-18A |
| 請負業者 | グレン・L・マーティン・カンパニー |
| ミッション終了 | |
| 減衰日 | 周回失敗 |
| 軌道パラメータ | |
| 参照システム | 地球中心軌道（計画） |
| 政権 | 中軌道 |
| 近地点高度 | 655キロ |
| 遠地点高度 | 3840キロ |
| 傾斜 | 34.20° |
| 期間 | 134.0分 |
| 楽器 | |
| 磁力計 | |
ヴァンガードSLV-5は、ヴァンガード衛星打ち上げロケット5とも呼ばれ、ヴァンガードSLV-4ロケットによるヴァンガード2衛星の打ち上げ成功に続き、アメリカのヴァンガードロケットによる3回目の成功飛行となることが期待されていました。
背景
ヴァンガード衛星打ち上げロケット5号（SLV-5）は、2つの衛星を軌道に乗せるために設計された。ヴァンガード3Aは、磁力計を備えた直径33cm（13インチ）の球体（球A）と、光学追跡用の空気密度測定装置以外の計器を搭載していない直径76.2cm（30.0インチ）のアルミニウムコーティングされた円形の膨張式球体（球B）である。1959年4月に打ち上げられたが、第1段の分離後に第2段が動作しなかったため、ミッションは失敗した。衛星と第3段は、約500秒の飛行後、海岸から数百キロ離れた大西洋に転落した。[1] [2] [3]
打ち上げロケット
ヴァンガードは、打ち上げ機と衛星の両方に使用された呼称である。3段式のヴァンガード試験機の第1段は、ゼネラル・エレクトリックX-405 125,000 N (28,000 lb f )推力液体ロケットエンジンで駆動され、7,200 kg (15,900 lb)の灯油( RP-1 ) と液体酸素、ヘリウム加圧剤で推進された。また、152 kg (335 lb)の過酸化水素を搭載していた。フィンはなく、高さ13.4 m (44 ft)、直径1.14 m (3 ft 9 in)、打ち上げ時の質量は約8,090 kg (17,840 lb)であった。[1]
第2段は高さ5.8メートル（19フィート）、直径0.8メートル（2フィート7インチ）のエアロジェットゼネラルAJ-10液体エンジンで、1,520kg（3,350ポンド）の非対称ジメチルヒドラジン（UDMH）と白色抑制発煙硝酸（WIFNA）を燃焼し、ヘリウム加圧タンクを備えていた。推力は32,600ニュートン（7,300ポンドf ）で、打ち上げ時の質量は約1,990kg（4,390ポンド）であった。この段には完全な誘導制御システムが含まれていた。[1]
グランド・セントラル・ロケット社は、第3段の要件を満たすために、推力10,400 N (2,300 lb f ) (燃焼時間30秒)の固体燃料ロケットを開発した。この段は高さ1.5 m (4 ft 11 in)、直径0.8 m (2 ft 7 in) で、打ち上げ質量は194 kg (428 lb) であった。第3段の薄い0.076 cm (0.030 in) の鋼鉄製ケースには、衛星を支えるための中央のシャフトが付いた半球形の前方ドームと、鋼鉄製の出口ノズルにフェアリングされた後方ドームがあった。[1]
衛星フェアリングを取り付けた機体の全高は約21.9メートル（72フィート）であった。ペイロード容量は、555キロメートル（345マイル）の地球軌道まで11.3キログラム（25ポンド）であった。通常の打ち上げでは、第1段が144秒間噴射され、ロケットは高度58キロメートル（36マイル）まで上昇し、続いて第2段が120秒間噴射され、高度480キロメートル（300マイル）まで上昇し、その後第3段が衛星を軌道に乗せる。これは、ヴァンガードTV-3およびヴァンガードSLV-6までのすべての後続のヴァンガード飛行で使用されたものと、わずかな変更を加えた同じ打ち上げ機の構成であった。[1]
宇宙船
磁場衛星
磁場衛星（球A）の主な目的は、磁気嵐の原因を特定すること、つまり磁気嵐が電離層の電流によって発生するのか、それとももっと遠くの電流によって発生するのかを特定することでした。第二の目的は、磁場変動の日々のサイクルに関するデータを取得し、宇宙の特定の領域における地球の主な磁場の非常に正確な地図を提供することでした。[1]
磁場衛星は直径 33 cm (13 インチ) のグラスファイバー球で、上部から 43.8 cm (17.2 インチ) 突き出た直径 6.2 cm (2.44 インチ) のグラスファイバー製円筒形ブームと、底部から 4.1 cm (1.6 インチ) 突き出た直径 7.0 cm (2.8 インチ) のマグネシウム製円筒が付いています。4 つの 59.7 cm (23.5 インチ) のスプリング作動アンテナが衛星の赤道面に等間隔で取り付けられています。各アンテナの底部直径は 0.95 cm (0.37 インチ)、先端直径は 0.64 cm (0.25 インチ) です。衛星の内部には、2 つの耐圧区画がある円筒形のマグネシウム製容器があります。下部の区画にはバッテリーが収納され、上部の区画には磁力計の電子機器、108.3 MHzで動作する80ミリワットのテレメトリ送信機、108.00 MHzで動作する10ミリワットのミニトラックビーコン送信機、およびコマンド受信機が収納されていた。磁力計は陽子歳差磁力計であった。磁力計の感知ユニットはグラスファイバーブームの外側の端に取り付けられていた。衛星の設計には、特殊なバッテリーを含む非磁性材料が必要であった。[1]
サブサテライト
サブ衛星（球体B）の目的は、地球の大気圏外縁部の空気密度に関するデータを提供することであった。磁場衛星の後継機はヴァンガード3号（1959年イータ1号）として打ち上げられた。[1]
サブサテライトは、膨張していない状態で、マグニチュード フィールド サテライトの下のグラスファイバー コンテナに、圧力 9,700 kPa (1,410 psi) の窒素が入った小さなタンクとともに保管されました。マグニチュード フィールド サテライトが分離されると、あらかじめ設定されたラッチがガスをサブサテライトに放出し、サブサテライトを膨張させて、使用済みの第 3 段から押し出します。膨張すると、サブサテライトは直径 76.2 cm (30 インチ) のアルミニウムでコーティングされたマイラー バルーンになります。計測機器は搭載されておらず、衛星軌道への影響を測定することで上層大気の密度に関するデータを提供するために、地球から光学的に追跡できるように設計されていました。
打ち上げ
ヴァンガードSLV-5は、1959年4月14日2:49:46 GMT（1959年4月13日21:49:46 EST）にケープカナベラル空軍基地（CCAFS）の発射施設18A（LC-18A）から打ち上げられた。打ち上げから142.0秒後に第1段が分離された際、第2段エンジンが第1段に接続されたまま点火した。エンジン排気からの圧力によって推力室がジンバルストップの限界まで押し上げられ、ジンバルストップが破損し、飛行中に姿勢制御が失われた。第2段のピッチ姿勢制御は、段間区画に蓄積された背圧によって第2段排気ノズルに作用する大きな横力によって失われた。第3段と衛星は回転する第2段から投げ出された。第2段が回転し、その結果生じた力によって第3段とペイロードが予定より早く分離した。[4] [5] [6] [1]
