月面上のサーベイヤー3号。着陸から2年以上経ってアポロ12号の宇宙飛行士アラン・ビーンが撮影した。
ミッションタイプ	月着陸船
オペレーター	米航空宇宙局（NASA）
コスパーID	1967-035A
SATCAT番号	02756
ミッション期間	16日間（打ち上げから最後の連絡まで）
宇宙船の特性
メーカー	ヒューズ・エアクラフト
打ち上げ質量	1,026キログラム（2,262ポンド）[1]
着陸質量	296キログラム（653ポンド）
ミッション開始
発売日	1967 年 4 月 17 日、07:05:01  UTC [1] ( 1967-04-17UTC07:05:01Z )
ロケット	アトラス LV-3C ケンタウルス-D AC-12
発射場	ケープカナベラル LC-36B
ミッション終了
最後の連絡	1967年5月3日 ( 1967-05-04 )
月着陸船
着陸日	1967年4月20日 00:04:53 UTC
着陸地点	南緯3°00′58″ 西経23°25′04″ / 南緯3.01612° 西経23.41791° / -3.01612; -23.41791
測量士

サーベイヤー 3 号は、1967 年に月面探査のために送られたアメリカの無人サーベイヤー計画の3 番目の着陸機であり、着陸に成功した 2 番目の着陸機です。表面の土壌サンプルを採取するスコップを搭載した最初のミッションでした。

サーベイヤー3号は、1969年11月にアポロ12号の宇宙飛行士ピート・コンラッドとアラン・ビーンによって訪問され、現在でも人類が別の惑星を訪れた唯一の探査機となっている。アポロ12号の宇宙飛行士は、テレビカメラを含むサーベイヤー3号のいくつかの部品を取り外し、研究のために地球に持ち帰った。

1967年4月17日に打ち上げられたサーベイヤー3号は、1967年4月20日に大洋の認知の海部分（S3° 01' 41.43" W23° 27' 29.55"）の小さなクレーターに着陸し、その後このクレーターはサーベイヤーと名付けられた。この衛星は、月面から見た地球の姿を初めて示す画像を含む、6,315枚のテレビ画像を地球に送信した。^[2]

サーベイヤー3号がクレーター^{[3] [4]}に着陸したとき、反射率の高い岩石が宇宙船の月面降下レーダーを混乱させた。エンジンはミッション計画で要求された高度14フィート（4.3メートル）で停止することができず、この遅れにより着陸機は月面で2回バウンドした。^[5]最初のバウンドは高度約35フィート（11メートル）に達した。2回目のバウンドは高さ約11フィート（3.4メートル）に達した。表面への3回目の衝突では、当初の高度3メートル、速度ゼロで、計画された高度14フィート（4.3メートル）を下回り、非常にゆっくりと降下したが、サーベイヤー3号は予定通り軟着陸した。

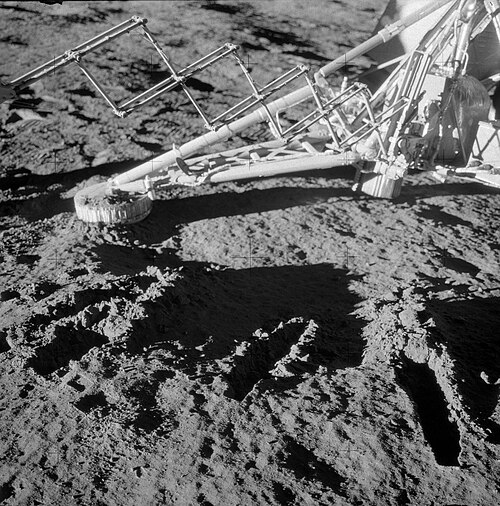

このサーベイヤー計画は、写真に写っている伸縮式アームに取り付けられた表土サンプル採取スコップを搭載した最初の計画だった。この装置は電動モーター駆動のアームに取り付けられ、月の土壌に4本の溝を掘るのに使用された。これらの溝は、最大7インチ（17.8センチメートル）の深さだった。溝から採取した土壌サンプルは、サーベイヤーのテレビカメラの前に置かれ、写真に撮られ、その画像は地球に無線で送信された。1967年5月3日、最初の月の夜が訪れたとき、サーベイヤー3号は太陽電池パネルがもはや発電しなかったため停止した。次の月の夜明け（地球上で14日、つまり約336時間後）には、サーベイヤー3号は極寒の温度を経験したため再起動できなかった。これは、月の夜の後に2回再起動できたが、その後は再起動できなかったサーベイヤー1号とは対照的である。 ^[6]

サーベイヤー3号は、アポロ12号の乗組員が着陸目標地点として使用したことで有名になりました。1969年11月19日に徒歩圏内に着陸し、宇宙飛行士は探査機の写真を数枚撮影し、探査機の土壌力学表面サンプラーからスコップを取り、サーベイヤーのレーダー高度計とドップラー速度センサーを支える支柱から塗装されていないアルミニウム管の一部、無機白色塗料でコーティングされた別のアルミニウム管の一部、アルミニウムコーティングされたプラスチックフィルムで包まれたテレビケーブルの一部、サーベイヤー3号のテレビカメラを地球に持ち帰りました。^{[7]サーベイヤー3号は、人類が別の}惑星を訪れた唯一の探査機です。

サーベイヤー3号のテレビカメラは、ビジコン管、焦点距離が25ミリと100ミリの2つのレンズ、シャッター、透明、赤、緑、青の光学フィルター[ ^8]、および宇宙船の中心軸に対して約16度傾斜した軸に沿って取り付けられた絞りで構成されていました。テレビカメラは、方位角（水平）と仰角（垂直）に移動できる鏡の下に取り付けられました。カメラの動作は、地球からの適切なコマンドの受信に完全に依存していました。月の表面のフレームごとのカバレッジは、方位角で360度全体、およびカメラのZ軸に垂直な平面の上の+40度からこの平面の下の-65度まで取得されました。テレビカメラの動作には、600ラインと200ラインの両方のモードが使用されました。 200 ラインの各画像の完全なビデオ伝送には 20 秒かかり、1.2 kHz の帯域幅が使用されました。600 ラインの画像は、指向性アンテナを介して送信されました。これらの画像は、3.6 秒に 1 回という頻度でスキャンされました。600 ラインの各画像を画像ビジコンから読み取るには、公称 1 秒かかり、デジタル画像伝送を使用して、その伝送には 220 kHz の帯域幅が必要でした。テレビ写真は、長時間持続蛍光体でコーティングされた低速走査テレビ モニターに地球上で表示されました。その持続性は、公称最大フレーム レートと一致するように選択されていました。受信するテレビ写真ごとに 1 フレームのテレビ識別が受信され、画像は受信画像の速度と互換性のある速度でリアルタイムで表示されました。これらのデータは、ビデオ磁気テープ レコーダーに記録されました。カメラは1967年4月20日から5月3日の間に6315枚の写真を撮影したが、その中には宇宙船自体の様子、月面のパノラマ調査、作業中の機械式表面掘削機の様子、そして4月24日の地球による日食の様子が含まれていた。^[9]

アポロ12号月着陸船は1969年11月19日にサーベイヤー3号の近くに着陸した。宇宙飛行士のコンラッドとビーンは宇宙船を検査し、サーベイヤーの部品約10キログラム（22ポンド）を地球に持ち帰った。その中にはテレビカメラも含まれており、現在はワシントンDCの国立航空宇宙博物館に常設展示されている。

カメラの分析により、カメラは宇宙の真空中で947日間、気温が華氏マイナス200度以下に下がる2週間の月夜32回を含む、良好な状態を保っていたことが判明した。主要部品のほとんどは機能し、損傷もなかったが、一部の変化は極端な気温、微小隕石の衝突、および規格外または標準以下の製造によって生じたものであった。^[10]

•
  海面のパノラマ
•
  直径最大2メートル（6フィート7インチ）の角張った岩石で、直径3メートル（9.8フィート）の鋭い縁のクレーターを囲む岩石の散在フィールドの一部を形成しています。
•
  似たような景色だが照明が違う
•
  宇宙船が位置するクレーターの北壁にあるブロック状の破片

土壌力学表面サンプラーは、月面を掘削、削り取り、溝を掘り、月面物質を輸送しながら写真を撮影し、月面の特性を判定できるように設計された。サンプラーはテレビカメラの下に取り付けられ、主に長さ約 120 mm、幅約 50 mm のスコップで構成されていた。スコップは容器、鋭利な刃、および容器を開閉するための電動モーターで構成されていた。月面に平らな面を提供するために、小さなフットパッドがスコップのドアに取り付けられていた。スコップは、最大で直径約 32 mm の固体月物質と最大 100 cm ³の粒状物質を保持できた。スコップはパンタグラフアームに取り付けられており、約 1.5 m 伸長したり、宇宙船のモーター ドライブの近くに引き込んだりできる。アームは、モーター ドライブによって方位角 +40 度から -72 度まで動かしたり、130 mm 上昇させたりすることもできた。また、重力とバネの力で月面に落とすことも可能だった。表面サンプラーは、7 回のベアリングテスト、4 回のトレンチテスト、13 回の衝撃テストを実施した。合計動作時間は、10 回に分けて 18 時間 22 分であった。月面着陸後の宇宙船テレメトリの状態により、モーター電流と表面に加えられた力の測定値は得られなかった。しかし、推定は可能だった。トルクスプリングのバネ定数が小さいため、衝撃テストから密度を決定することはできなかった。ベアリングテストから 38 ～ 50 mm の貫通が得られ、トレンチ作業中に 175 mm の深さに到達した。機構とその電子補助の設計は、月面作業に十分すぎるほどだった。^{[要出典]このスコップは、アポロ 12 号の宇宙飛行士によって地球にも持ち帰られ、現在は}JPLに展示されている。

•
  サーベイヤー 3 のエンジニアリング モデル S-10。熱制御テストに使用され、サーベイヤー 3 以降の飛行モデルを再現するように再構成された。国立航空宇宙博物館(NASM)に展示されている。
•
  サーベイヤーエンジニアリングモデル（NASM）の下からの3/4ビュー
•

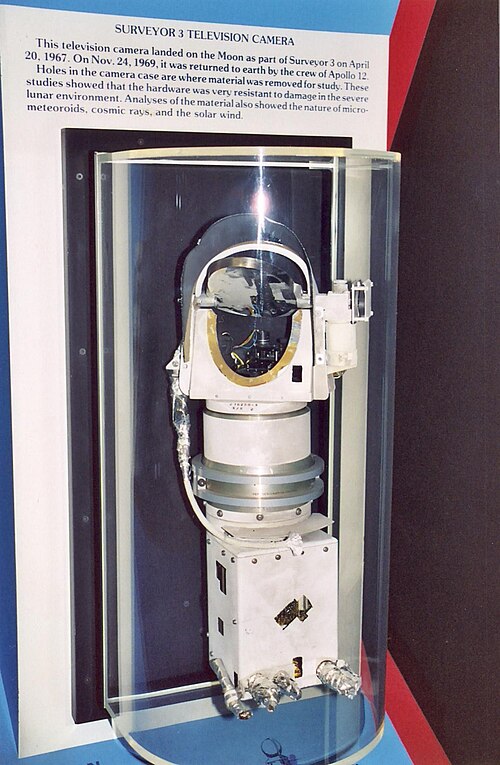

  アポロ12号が月から持ち帰ったサーベイヤー3号カメラがNASMで展示されている
•
  アポロ12号の宇宙飛行士が撮影したサーベイヤー3号のスクープ
•
  アポロ12号の乗組員が地球に持ち帰ったサーベイヤー3号宇宙船の土壌力学表面サンプラー

サーベイヤー3号の着陸地点は、1969年のアポロ12号有人月面ミッションの月着陸船の着陸地点としても選ばれた。サーベイヤー3号着陸船のいくつかの部品は回収され、過酷な月面環境が人工物や材料に及ぼす長期的影響の研究のために地球に持ち帰られた。アポロ12号以来数十年にわたり宇宙探査機が地球に戻ってきたが、地球外に送られた探査機を人間が訪問したのはこれが唯一の例である。^[11]

一般的な細菌であるストレプトコッカス・ミティスが、打ち上げ前にサーベイヤー号のカメラを偶然汚染し、その細菌が2年半も厳しい月の環境で休眠状態のまま生き延び、アポロ12号がサーベイヤー号のカメラを地球に持ち帰った際に検出されたと広く主張されている。^{[12]この主張は、惑星間}パンスペルミア説の信憑性を高めるものとして引用されているが、より重要なのは、この主張によってNASAが、火星や生命に適した環境にあると疑われる他の天体の汚染を防ぐため、宇宙探査機に厳格な非生物的手順を採用することになったことである。最も劇的なことは、ガリレオ宇宙探査機が、地球の細菌で木星の衛星エウロパを汚染する可能性を避けるため、ミッションの最後に木星に衝突させて意図的に破壊されたことである。カッシーニ探査機も2017年の任務終了時に 土星に衝突した。

しかし、独立した調査員らは、月面のサーベイヤー3号に細菌が生き残っていたという主張に異議を唱えている。汚染は、密閉されていない容器を使用したことによる可能性や^[13]、アポロ12号の後にクリーンルームでサンプルを採取したときに発生した可能性がある。 ^{[13] [14]}

2009年、月探査機（LRO）はサーベイヤー3号の着陸地点を詳細に撮影し、周囲の宇宙飛行士の足跡も確認した。^[15] 2011年、LROはより低い高度で着陸地点に戻り、より高解像度の写真を撮影した。^[16]
