| スティングレイ | |
|---|---|
 HMS ウェストミンスター （F237）は、格納庫に隣接する発射管からスティングレイ訓練型魚雷を発射した。 | |
| タイプ | 軽量対潜魚雷 |
| 原産地 | イギリス |
| サービス履歴 | |
| 使用中 | 1983年～現在 |
| 使用者 | イギリス海軍 ノルウェー海軍 タイ海軍 ルーマニア海軍 |
| 生産履歴 | |
| 設計 | 1969–80 |
| メーカー | GEC-Marconi (Marconi Space and Defence Systems - MSDS)、次に Marconi Underwater Systems Ltd (MUSL)、次に BAE Systems Underwater Systems ( BAE Systems Integrated System Technologiesの一部) |
| 仕様 | |
| 質量 | 267 kg (589 ポンド) |
| 長さ | 2.6メートル（8.5フィート） |
| 直径 | 330 mm（13インチ）[1] |
| 最大射程距離 | 8～11 km（8,700～12,000ヤード） |
| 弾頭 | トルペックス |
| 弾頭重量 | 45 kg (99 ポンド) |
| エンジン | 電動ポンプジェット マグネシウム/塩化銀電池 |
| 最高速度 | 45ノット（時速83キロ） |
ガイダンス システム | アクティブソナーとパッシブソナー |
発射 台 | フリゲート艦、駆逐艦、ヘリコプター、ニムロッド、P-8ポセイドン航空機 |
スティングレイは、後にBAEシステムズに買収されたGEC-マルコーニ社によって製造されたイギリスの音響誘導式軽量魚雷（LWT）である。1983年に就役した。
設計と開発
1950年代、イギリス海軍はイギリスで設計・製造されたMk 30空中投下魚雷を装備していました。これらは、潜水艦目標からの騒音を検知することに依存する受動的なホーミング兵器でした。しかし、潜水艦の騒音レベルが低下すると、これらの兵器は効果を失いました。アクティブエコーロケーション ソナーを使用するイギリスのMk 31魚雷の設計は、政府から生産の承認を得ることができませんでした。1960年代にこの役割を果たすために、イギリス海軍向けに米国のMk 44魚雷が購入され、後に米国のMk 46魚雷に置き換えられました。
米国の魚雷購入に依存したくないという願望から、1964 年に英国製魚雷を開発する研究プログラムが開始されました。当初は海軍および航空スタッフ要件 (NASR) 7511 と指定されていましたが、1970 年代後半になってからスティングレイ魚雷と指定されました。
デザイン
1960 年代半ばの設計研究では、弾頭の後ろにポリエチレン オキシドのタンクを搭載することが提案されました。このポリマーは先端から滲み出て抗力係数を低下させます。1969 年に浮力推進魚雷を使用した実験では、抗力係数が最大 25% 低下することが示されました。しかし、1969 年までにこの案は却下され、より大きなバッテリーを搭載する案が採用されました。
1960 年代半ばに開発されたホーミング システムには、音響相関アルゴリズムが刻み込まれた回転磁気ディスクが組み込まれていましたが、高高度からの発射による兵器の海面への衝突でディスクが壊れることがあったため、集積回路技術 に置き換えられました。
当初の弾頭コンセプトは、単純な全方向爆薬でした。しかし、1970 年代の研究では、当時就役していた大型の二重殻潜水艦に対しては不十分であることが判明しました。量産兵器では、 指向性エネルギー (成形爆薬) 弾頭が使用されました。
1976年、設計は完全に見直さなければならなかった。この計画を、既製の米国製魚雷の購入に置き換えることは、その魚雷の方が優れていると予想され、完全に英国製であったため、検討されなかった。
製造
この魚雷は、チェシャー州ネストンのMSDS（後のMUSL）工場と、ポーツマス近郊のファーリントンとウォータールーヴィルのMUSL工場で製造された。[2]誘導システムはスペリー・ジャイロスコープ社によって製造された。
展開
オリジナルの現役バージョン (スティングレイ モッド 0) は、1983 年に就役したことが公式文書で記録されているが、フォークランド紛争中の HMS アーデントの物語を記したマーク ヒギットの著書「Through Fire and Water (2013)」では、運用可能なスティングレイ魚雷が 1982 年 4 月 19 日の出航直前に極秘裏に同艦に移送されたと述べられている (56、61 ページ)。スティングレイは、電動モーターで駆動するポンプ ジェットで推進される。電力はマグネシウム/ 塩化銀海水バッテリーによって供給される。この推進方式は、高速、深度潜水、機敏性、低騒音レベルを兼ね備えている。この兵器には、発射プラットフォームによって目標と環境の情報が提供される。発射されると自律的に動作し、戦術ソフトウェアがアクティブ ソナーを使用して目標を捜索し、その後、追加の支援なしにホーミングする。ソフトウェアは、目標による対抗手段の使用に対処できるように設計されている。この兵器は、固定翼または回転翼の航空機や水上艦艇から潜水艦目標に向けて発射されるように設計されています。
この魚雷の開発には9億2000万ポンドの費用がかかった。潜水艦発射型魚雷 マーク24タイガーフィッシュも当初の予算を超過した。
オペレーター

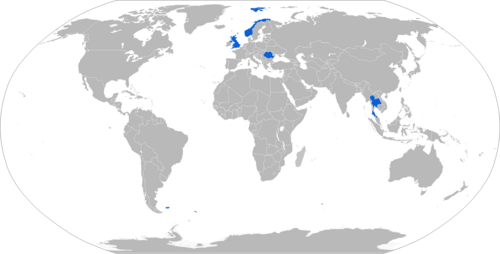

現在のオペレーター
仕様
- 長さ: 2.6 m (8.5 フィート)
- 直径: 330 mm (13インチ) [1]
- 重量: 267 kg (589 ポンド)
- 弾頭:成形炸薬45kg（99ポンド）のHE弾
- 速度: 45ノット (83 km/h)
- 射程距離: 8～11 km (8,700～12,000 ヤード)
- 深さ: 800 メートル (2,600 フィート)
- 推進装置: マグネシウム/塩化銀海水電池 (ポンプジェット)
- ガイダンス アクティブ/パッシブソナー
寸法
スティングレイの直径は330 mm (13 in) [1]、全長は約2.6メートル (8.5フィート) である。発射重量は267 kg (589 lb) で、45 kg (99 lb) のトルペックス弾頭を搭載している。射程距離は8,000 m (8,700 yd; 4.3 nmi)、速度は45 kn (83 km/h ) である。米国/NATO標準の324 mm (12.8 in) と比較して直径が大きくなったため、マーク46魚雷用に設計されたSTWS-1魚雷発射管を装備したイギリス海軍の艦艇はスティングレイを発射できなかった。より大型のSTWS-2またはマガジン魚雷兵器システムを装備/改修した艦艇のみが使用できる。[1]
スティングレイ モッド 1 は、スティングレイ モッド 0 と同じ標的に対して使用することを目的としていますが、TDWの成形炸薬不感応爆発弾頭により小型被覆通常型潜水艦に対する能力が強化され、浅海域での性能も向上しています。船体コンポーネントの多くは元の兵器と共通です。
参照
- APR-3E 魚雷- ロシアの同等品
- A244-S - イタリア語相当
- マーク54軽量魚雷- 米海軍の同等品
- MU90 Impact - フランス語/イタリア語版
- TAL Shyena - インド相当
- Yu-7 魚雷- 中国の同等品
- K745 チョン・サンオ- 韓国の同等品
- 九七式軽量魚雷（G-RX4） - 日本版
