比弾性率は、材料の質量密度あたりの弾性率で構成される材料特性です。これは、剛性対重量比または比剛性とも呼ばれます。比弾性率の高い材料は、構造重量を最小限に抑える必要がある航空宇宙分野で広く使用されています。次元解析では、距離の二乗を時間の二乗で割った単位が得られます。式は次のように表すことができます。

どこ
は弾性率であり、
密度です。
特定の弾性係数の有用性は、破壊荷重ではなく、たわみや物理的な変形を主な設計上の制約とする場合、最小限の重量で構造物を構築できる材料を見つけることにある。これは「剛性主導型」構造とも呼ばれる。飛行機の翼、橋、マスト、自転車のフレームなど、多くの一般的な構造物は、その使用期間の大部分において剛性主導型である。
この点を強調するために、飛行機の材料選びを考えてみましょう。アルミニウムは鋼鉄よりも「軽い」ので当然のように思えますが、鋼鉄はアルミニウムよりも強度が高いため、引張強度を犠牲にすることなく軽量化するために、より薄い鋼鉄製の部品を使用することも考えられます。しかし、この考え方の問題点は、剛性が著しく低下し、例えば翼が許容できないほどたわんでしまうことです。飛行機の場合、このような決定を左右するのは引張強度ではなく剛性であるため、飛行機は剛性主導型であると言えます。
このような構造物の接合部の詳細は、応力集中部の影響により、剛性よりも強度に関する問題に対してより敏感になる可能性がある。
比弾性率は、強度と密度を比較する用語である比強度と混同してはならない。
アプリケーション
座屈および曲げにおける比剛性
曲げやオイラー座屈を受ける梁の設計においては、曲げや座屈は剛性によって生じるため、特定の剛性を用いることができる。ただし、密度が果たす役割は、問題の制約条件によって変化する。
寸法が固定された梁。目的は軽量化。
座屈とたわみの公式を調べると、特定のたわみや座屈を起こすのに必要な力はヤング率に直接依存することがわかります。
密度の公式を調べると、梁の質量は密度に直接依存することがわかる。
したがって、梁の断面寸法が制限され、重量削減が主な目的である場合、梁の性能はヤング率を密度で割った値に依存します。
固定重量の梁。目的は剛性の向上。
対照的に、梁の重量が固定され、断面寸法に制約がなく、剛性の向上を主な目的としている場合、梁の性能はヤング率を密度の二乗または三乗で割った値に依存します。これは、梁全体の剛性、ひいては軸方向荷重を受けたときのオイラー座屈に対する抵抗力と曲げモーメントを受けたときのたわみに対する抵抗力が、梁の材料のヤング率と断面二次モーメント(断面二次モーメント)の両方に直接比例するためです。
断面二次モーメントのリストと面積の公式を比較することで、様々な形状の梁に対する適切な関係式が得られます。
梁の断面積は2次元で増加する
断面積が2次元方向に増加する梁、例えば中実の円形梁や中実の正方形梁を考えてみましょう。
面積と密度の公式を組み合わせると、この梁の半径は、質量が一定の場合、密度の二乗の逆数にほぼ比例して変化することがわかります。
断面二次モーメントの公式を調べると、この梁の剛性は半径の4乗にほぼ比例して変化することがわかります。
したがって、断面二次モーメントは密度の二乗の逆数にほぼ比例して変化し、梁の性能はヤング率を密度の二乗で割った値に依存する。
梁の断面積は一方向に増加する
断面積が一方向で増加する梁、例えば薄肉円形梁や、高さは変化するが幅は変化しない長方形梁などを考えてみましょう。
面積と密度の公式を組み合わせると、この梁の半径または高さは、一定の質量に対して密度の逆数にほぼ比例して変化することがわかります。
断面二次モーメントの公式を調べると、この梁の剛性は半径または高さの3乗にほぼ比例して変化することがわかります。
したがって、断面二次モーメントは密度の3乗の逆数にほぼ比例して変化し、梁の性能はヤング率を密度の3乗で割った値に依存します。
しかし、この指標を使用する際には注意が必要です。薄肉梁は最終的には局部座屈と横ねじり座屈によって制限されます。これらの座屈モードは剛性や密度以外の材料特性に依存するため、剛性を密度の3乗で割った指標は、せいぜい解析の出発点にすぎません。たとえば、ほとんどの木材は、この指標ではほとんどの金属よりも優れたスコアを示しますが、木材は局部座屈に対してより脆弱であるため、多くの金属は木材よりもはるかに薄い壁で実用的な梁に成形できます。薄肉梁の性能は、フランジや補強材などの形状の比較的小さな変更によっても大きく変化する可能性があります。[ 1 ] [ 2 ] [ 3 ]
曲げにおける剛性と強度
梁の曲げに対する極限強度は、その材料の極限強度と断面係数に依存し、剛性や断面二次モーメントには依存しないことに注意してください。しかし、たわみ、ひいてはオイラー座屈に対する抵抗は、これら2つの値に依存します。

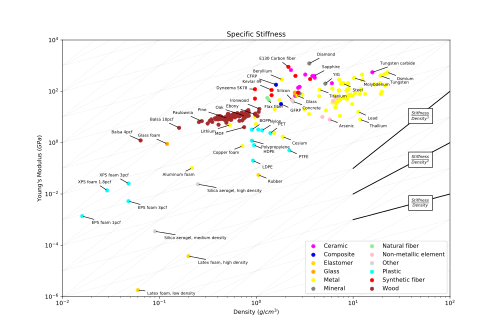

各種材料のおおよその比剛性
あらゆる材料の比剛性
密度0.9~5.0 g/cm³ 、 剛性10~1300 GPaの範囲内の材料の比剛性参考文献
- ↑ 「アーカイブされたコピー」(PDF)。2011年6月27日にオリジナル(PDF)からアーカイブされました。2010年11月22日に取得。
{{cite web}}: CS1 maint: タイトルとしてアーカイブされたコピー (リンク) - ↑ 「フランジの局部座屈」。2010年5月27日にオリジナルからアーカイブ済み。2010年11月22日に取得。
- ↑ Bonanni, David L.; Johnson, Eric R.; Starnes, James H. (1988年7月31日).複合材補強材セクションの局部座屈と破壊. Nasa-Tm. バージニア工科大学工学部-オーストラリア国立図書館経由 (新カタログ).
- 1 2 3 4 「ラテックスフォームの密度と圧縮弾性率の関係」。
- ↑ 「おもちゃのようなブロックで軽量で丈夫な構造物を作る」。2013年8月16日。 2024年3月21日閲覧。
- ↑ Schaedler, Tobias A.; Jacobsen, Alan J.; Carter, Wiliam B. (2013-09-13). "より軽量でより剛性の高い材料に向けて" . Science . 341 (6151): 1181– 1182. Bibcode : 2013Sci...341.1181S . doi : 10.1126/science.1243996 . ISSN 0036-8075 . PMID 24031005 .
- ↑ Coldewey, Devin (2024-01-17). "NASAのロボットによる自己組織化構造は、宇宙建設の次の段階となる可能性がある" . TechCrunch . 2024-03-21閲覧.
- ↑ 「ロボットチームがNASA向けに高性能デジタル構造を構築 - NASA」。2024年1月17日。 2024年3月21日取得。
- 1 2 Alaoui, Adil Hafidi; Woignier, Thierry; Scherer, George W.; Phalippou, Jean (2008). "シリカエアロゲルの弾性率を測定するための曲げ試験と一軸圧縮試験の比較". Journal of Non-Crystalline Solids . 354 ( 40– 41): 4556– 4561. Bibcode : 2008JNCS..354.4556A . doi : 10.1016/j.jnoncrysol.2008.06.014 . ISSN 0022-3093 .
- ↑ 「固体の密度」。www.engineeringtoolbox.com 。
- 1 2 「ポリスチレンフォーム(EPS)物理データシート」。
- ↑ 「Duocel®アルミニウムフォーム*(公称密度8% 6101-T6)の物理的特性」。
- 1 2 「FOAMULAR® 押出ポリスチレン (XPS) 断熱材 SI および IP 単位 (特定の特性について) - 技術速報」(PDF)。
- 1 2 「高密度押出ポリスチレン硬質断熱材」(PDF)。
- ↑ 「アーカイブされたコピー」。dynalabcorp.com 。2003年11月18日のオリジナルからアーカイブ済み。2022年1月15日に取得。
{{cite web}}: CS1 maint: タイトルとしてアーカイブされたコピー (リンク) - ↑ 「Duocel®銅フォーム*(公称密度8% C10100)の物理的特性」。
- 1 2 www.goodfellow.com. 「ポリプロピレン - オンラインカタログソース - 少量の研究材料のサプライヤー - Goodfellow」 . www.goodfellow.com .
- ↑ 「材料特性データ:中密度繊維板(MDF)」。2011年5月19日にオリジナルからアーカイブ済み。2010年11月11日に取得。
- 1 2 Dunand, DC (2004). "チタンフォームの加工" (PDF) . Advanced Engineering Materials . 6 (6): 369– 376. doi : 10.1002/adem.200405576 . ISSN 1438-1656 . S2CID 15118192 .
- ↑ 「FOAMGLAS® ONE™断熱材の物理的および熱的特性」(PDF)。
- 1 2 「木材の質量、重量、密度または比重」。www.simetric.co.uk 。
- ↑ 「ガラス繊維(グラスファイバー)で強化されたポリエステルマトリックス複合材[ SubsTech ]」。www.substech.com。
- ↑ 「MatWeb - オンライン教材情報リソース」。www.matweb.com 。
- ↑ VROD。「V-Rod グラスファイバー鉄筋 - 擁壁」。
- 1 2 3 Sabate, Borrega; Gibson, Lorna J. (2015 年 5 月). "バルサ (Ochroma pyramidale) 材の力学" . Mechanics of Materials . 84 : 75– 90. Bibcode : 2015MechM..84...75B . doi : 10.1016/j.mechmat.2015.01.014 . hdl : 1721.1/108580 . S2CID 54736632 . 2019 年 8 月 9 日取得.
- 1 2 "Touchwood BV - Sitka Spruce" . www.sitkaspruce.nl .
- 1 2
- 1 2 "シトカスプルース"。2011年7月16日にオリジナルからアーカイブされました。2010年11月11日に取得。
- ↑ 「アーカイブされたコピー」(PDF)。2015年4月13日にオリジナル(PDF)からアーカイブされました。2015年4月13日に取得。
{{cite web}}: CS1 maint: タイトルとしてアーカイブされたコピー (リンク) - 1 2 3 4 5 6 7 「セラミック産業2013材料特性チャート」(PDF)。2016年2月22日にオリジナル(PDF)からアーカイブされました。 2019年8月12日に取得。
- ↑ Storm, Shaye (2004). Elert, Glenn (編). "ガラスの密度" . The Physics Factbook . 2022-01-24に取得.
- ↑ Weatherell, JA (1975年5月1日). 「歯のエナメル質の組成」. British Medical Bulletin . 31 (2): 115–119 . doi : 10.1093/oxfordjournals.bmb.a071263 . PMID 1164600 .
- 1 2 「補強の種類」 。 2010年12月20日にオリジナルからアーカイブされました。2010年11月11日に取得。
- ↑ 「Eガラス繊維」。AZoM.com 。 2001年8月30日。
- 1 2 「S-ガラス繊維」 AZoM.com 2001年8月30日
- ↑ 「Metapress - 若手起業家のための急成長中のリソース」 。2017年12月14日。 2012年3月12日のオリジナルからアーカイブ。2010年11月11日取得。
- ↑ [リンク削除済み]
- ↑ 「Microsoft PowerPoint - Ulven Natural Fiber Presentation.ppt」(PDF) 。 2018年8月1日取得。
- ↑ 「アーカイブされたコピー」(PDF)。2011年7月7日にオリジナル(PDF)からアーカイブされました。2010年11月11日に取得。
{{cite web}}: CS1 maint: タイトルとしてアーカイブされたコピー (リンク) - ↑ 「YIGの特性」(PDF)。2009年2月25日にオリジナル(PDF)からアーカイブされました。2010年11月11日に取得。
- 1 2 admin. 「Kevlar® の特性 - Kevlar® テクニカルガイド - DuPont USA」(PDF) . www2.dupont.com .
- 1 2 Piggott, MR; Harris, B. (1980). "炭素、ガラス、ケブラー49繊維強化ポリエステル樹脂の圧縮強度". Journal of Materials Science . 15 (10): 2523– 2538. Bibcode : 1980JMatS..15.2523P . doi : 10.1007/BF00550757 . S2CID 133594285 .
- 1 2 「ホーム - Dyneema®」(PDF) . www.dyneema.com .
- ↑ Billone, MC; Donne, M.Dalle; Macaulay-Newcombe, RG (1995). "核融合用途向けベリリウム開発の現状" (PDF) . Fusion Engineering and Design . 27 : 179– 190. Bibcode : 1995FusED..27..179B . doi : 10.1016/0920-3796(95)90125-6 . ISSN 0920-3796 .
- ↑ 「シリコン(Si)の物理的性質」。www.ioffe.ru 。
- ↑ 「アルミナ(Al2O3) - Superior Technical Ceramicsによる酸化アルミニウムセラミックスの物理的および機械的特性」。www.azom.com。2022年2月3日取得。
{{cite web}}: CS1メンテナンス: アーカイブサービスは非推奨になりました (リンク) - ↑ 「サフィル」。www.saffil.com 。
- ↑ 「Syalon 501の物性データ」。2017年10月18日。
- ↑ 「70%の炭素繊維で強化されたエポキシマトリックス複合材[ SubsTech ]」。www.substech.com。
- ↑ 「製品情報」(PDF) www51.honeywell.com 2000年
- ↑「ホウ素繊維の特性」www.specmaterials.com
- ↑ Lavin, J. Gerard; Kogure, Kei; Sines, G. (1995). "Mechanical and physical properties of post-creep, pitch-based carbon filaments". Journal of Materials Science . 30 (9): 2352– 2357. Bibcode : 1995JMatS..30.2352L . doi : 10.1007/BF01184586 . S2CID 137212713 .
- ↑ 「一般的な木材の物理的性質」。2010年6月9日にオリジナルからアーカイブ済み。2010年11月22日に取得。
- ↑ 「要素のヤング率」。
- ↑ 「元素の密度」。
