サウンドブラスター16

サウンドブラスター16

Sound Blaster 16 (CT2940)、ASP/CSP チップなし
発明日	1992年6月; 32年前 ( 1992-06 )
発明者	クリエイティブテクノロジー
接続先	次のいずれかのマザーボード: ISA スロット PCIスロット 次のいずれかの CD-ROM ドライブ: ATAPI IDE インターフェース パナソニック / MKE インターフェース ソニーインターフェース 内蔵SCSIアダプタ
一般的なメーカー	クリエイティブテクノロジー

Sound Blaster 16 はCreative Technologyのサウンド カードシリーズで、1992 年 6 月にISAまたはPCIスロットを備えたPC向けに初めてリリースされました。Sound Blaster Proシリーズのサウンド カードの後継機であり、 Sound Blaster製品ラインにCD 品質のデジタル オーディオを導入しました。オプションのウェーブテーブル合成用に、Sound Blaster 16にはWave Blaster コネクタと呼ばれるアドオン MIDIドーターボード用の拡張ヘッダーと、外部MIDIサウンド モジュールとのオプションの接続用ゲーム ポートも追加されました。

Sound Blaster 16 はPro のFM 合成用OPL-3サポートを保持し、旧型の Sound Blaster および Sound Blaster Proサウンド カード用に作成されたソフトウェアとほぼ互換性がありました。SB16 の MPU-401 エミュレーションはUART (ダム) モードのみに制限されていましたが、ほとんどの MIDI ソフトウェアには十分でした。Wave Blaster、Roland SCB-7、Roland SCB-55、Yamaha DB50XG 、Yamaha DB60XGなどのドーターボードをSound Blaster にインストールすると、Wave Blaster は標準の MIDI デバイスのように動作し、MPU-401 互換の MIDI ソフトウェアからアクセスできるようになりました。

Sound Blaster 16 は絶大な人気を博しました。Sound Blaster 16 および関連製品の発売後、Creative のオーディオ収益は年間 4,000 万ドルから 10 億ドル近くにまで増加しました。この間、Rich Sorkin がグローバル ビジネスのゼネラル マネージャーを務め、製品計画、製品管理、マーケティング、OEM 販売を担当していました。Sound Blaster 16 は人気が高く幅広い支持を得たため、DOSBox、QEMU、Bochs、VMware、VirtualBoxなど、さまざまな仮想化プログラムやエミュレーション プログラムで、忠実度や互換性の度合いはさまざまですがエミュレートされています。

ASP または CSP チップは、ハードウェア支援音声合成 ( TextAssistソフトウェア経由)、デジタル ( PCM ) 波形再生用のQSoundオーディオ空間化テクノロジ、PCMオーディオ圧縮および解凍など、Sound Blaster 製品ラインにいくつかの新機能を追加しました。このチップの独自の機能を活用するにはソフトウェアを作成する必要がありましたが、提供される機能には魅力的なアプリケーションがありませんでした。その結果、このチップは市場では一般的に無視されました。ASP は、16K のプログラムRAMと 8K のデータ RAM を備えた SGS-Thomson ST18932 DSP コアでした。^{[1] [2] [3]}

Sound Blaster 16には、当時広く使用されていた TEA2025アンプIC (集積回路) も搭載されていました。Creative が選択した構成では、電源のない標準的な 4 オームのマルチメディア スピーカー 1 組と使用した場合、チャンネルあたり約 700 ミリワットの出力が可能でした。後続のモデル (通常は ViBRA チップを搭載したモデル) では、当時広く使用されていた TDA1517 アンプ IC が使用されていました。オンボード ジャンパーを設定することで、ユーザーはラインレベル出力 (オンボード アンプをバイパス) と増幅出力を選択できました。

Sound Blaster 16の一部のリビジョン（1994年以降にリリース）は、レガシープラグアンドプレイをサポートしています。^[4]

IBM PC/ATの後に製造された初期の Intel PC は、通常、1 つの ATA インターフェイス (最大 2 つの ATA デバイスを制御) のサポートのみを含んでいました。コンピュータのニーズが増大するにつれて、システムで 1 つ以上の ATA インターフェイスが必要になることが一般的になりました。CD -ROMの開発により、1 つのチャネルの両方のデバイスがすでに使用されていたため、多くのコンピュータはそれをサポートできませんでした。一部の Sound Blaster 16 ボード (CT2940 など) は、CDROM 用の予備の ATA ポートを持たないコンピュータに追加の IDE インターフェイスを提供しましたが、追加のドライブ インターフェイスは通常 2 つではなく 1 つのデバイスのみをサポートし、通常 CD ROM ドライブのみをサポートし、通常追加のハード ドライブはサポートできませんでした。

独自の CD-ROM 規格も、いくつかの Sound Blaster 16 カードでサポートされていました。たとえば、Mitsumi (CT2700) や Philips/LMSI (CT1780) などです。ほとんどの Sound Blaster 16 カードには、40PIN コネクタを備えた IDE に似た Panasonic / Matsushita インターフェイスが付属していました。

SCSIコントローラ (SB 16 SCSI-2、CT1770、CT1779)を搭載した Sound Blaster は、「ハイエンド」SCSI ベースの CD-ROM ドライブで使用するために設計されました。コントローラには、SCSI ハード ドライブから OS (オペレーティング システム) を起動するためのオンボード ファームウェア (ブート BIOS) がありませんでした。通常、これは SCSI デバイス ID-0 と ID-1 が使用されないことを意味します。また、必要な SCSI コントローラを備えた SCSI ハード ドライブがコンピュータに搭載されている場合は、SB カードの SCSI コントローラの設定を選択して、SB SCSI-2 インターフェイスがメインの SCSI コントローラと競合しないようにする必要がありました。

ほとんどの Sound Blaster 16 カードには、CD オーディオ入力用のコネクタが備わっています。当時のほとんどのオペレーティング システムと CD-ROM ドライブは、メイン インターフェイス経由での CD オーディオのデジタル ストリーミングをサポートしていなかったため、これは必須の機能でした。CD オーディオ入力は、MPEG デコーダや TV チューナー カードなどの別のサウンド生成デバイスからデイジー チェーン接続することもできます。

別売りの Sound Blaster 16 カードには、独立したYamaha YMF262 OPL-3 FM シンセサイザーが統合されたチップである CT1747 が搭載されています。1995 年以降の一部のカード (特に CT2910) には、完全に互換性のあるYMF289 FM シンセサイザー チップが搭載されています。

1995 年後半から、Creative は OPL-3 FM サポートのコスト削減とソフトウェア互換性のある代替手段である CQM 合成を採用しました。^[5]しかし、その合成は OPL-3 チップに完全に忠実というにはほど遠く、FM 合成された音楽や効果音にかなりの歪みと高音の「キーキー」または「リンギング」アーティファクトが発生しました。CQM 合成を使用するボードは CT1978 チップを搭載しており、ViBRA16C/X ベースのボードの場合は CQM が統合されている場合があります。

Sound Blaster 16には以下のモデル番号が割り当てられました: ^[6]

• CT12**: CT1230、CT1231、CT1239、CT1290、CT1291、CT1299
• CT17**：CT1730、CT1740、CT1749、CT1750、CT1759、CT1770、CT1779、CT1780、CT1789、CT1790、CT1799
• CT22**: CT2230、CT2290
• CT27**: CT2700、CT2740、CT2750、CT2770
• CT28**: CT2830、CT2840
• CT29**: CT2910、CT2940、CT2950
• CT41**: CT4170

注: 同じモデル番号のさまざまなPCB が、CD-ROM インターフェイス、ソケット、ASP/CSP チップの有無に関して異なる構成で出荷されました。次のモデルには通常、ASP/CSP ソケットが装備されていました: CT1740、CT1750、CT1770、CT1790、CT2230、CT2740、CT2950、CT2290。Sound Blaster Easy 16 (CT2750) は、ASP/CSP チップとパラレル CD-ROM ポート、および 1 つのオーディオ出力とともに販売されました。^[7]

Sound Blaster VIBRA 16 は、OEM およびエントリーレベルからミッドレンジの市場をターゲットとした、コスト削減され、より統合された Sound Blaster 16 チップセットとしてリリースされました。一部のモデルは、Microsoft Windowsオペレーティング システムのプラグ アンド プレイをサポートしています。個別の低音、高音、ゲイン コントロール (CT2502 チップを除く) と ASP/CSP ソケットがありませんでした。一部のモデルには Wave Blaster コネクタがありませんでした。他のモデルにはコネクタが装備されていました。VIBRA チップセットには、いくつかの異なるリビジョンが存在します。

• VIBRA16S は、外部 YMF262/YMF289 OPL-3 または CT1978 CQM 合成チップを搭載した最初のリビジョンです。CT2501、CT2502、および CT2504 チップは ViBRA16S の部品です。小型の CT2504 にはバス コントローラが組み込まれておらず、論理構成には外部ジャンパーまたはプラグ アンド プレイ互換の CT1705 チップに依存する場合があります。大型の CT2501 および CT2502 にはバス コントローラが統合されています。
• VIBRA16Cは次のリビジョンで、Creative の CQM 合成とプラグアンドプレイ互換のバス コントローラを CT2505 チップに統合します。CT2505 は、一部のマザーボードやAsus Media Busカードのオンボード サウンド チップとしても機能します。このリビジョンには CD-ROM インターフェイスは含まれていません。
• VIBRA16CL は、CT2508 チップを搭載した VIBRA CT4100 および CT4130 で使用されるリビジョンです。このリビジョンには CD-ROM インターフェイスは含まれていません。
• VIBRA16X/XV は、後の WavEffects カードに広く搭載された、はるかに小型の CT2511 チップで、CQM 合成も利用します。このリビジョンには CD-ROM インターフェイスは含まれていません。

Sound Blaster VIBRA 16には以下のモデル番号が割り当てられました: ^[6]

• CT12**：CT1260、CT1261、CT1262
• CT22**: CT2260
• CT28**: CT2800、CT2810、CT2860、CT2890
• CT29**: CT2900、CT2940、CT2941、CT2942、CT2943、CT2945、CT2950、CT2960、CT2970、CT2980、CT2990
• CT41**: CT4100、CT4101、CT4102、CT4130、CT4131、CT4132、CT4150、CT4173、CT4180、CT4181、CT4182

注: 同じモデル番号のさまざまなPCB が、CD-ROM インターフェイスとソケットに関して異なる構成で出荷されました。同じモデル間でもバリエーションが存在します。たとえば、一部の OEM 固有のカードは、コスト削減のために TEA2025/TDA1517 アンプなしで製造されました。

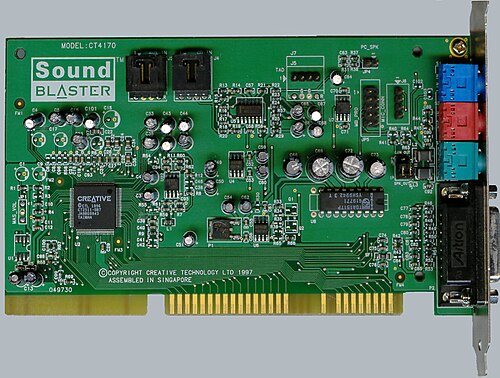

Sound Blaster 16 WavEffectsは、Sound Blaster 16のより安価でシンプルな再設計として1997年にリリースされました。Sound Blaster AWE64 GoldにもバンドルされていたCreative WaveSynthが付属していました。これは、Seer Systems （ Dave Smith率いる）がSondius WaveGuideテクノロジー（スタンフォード大学CCRMAで開発）に基づいて開発した物理モデリングソフトウェアシンセサイザーです。^{[8] [9] [10]} WavEffectsラインは、Adlib/OPL互換性のためにCQM合成もサポートしています。

Sound Blaster 16 WavEffectsには以下のモデル番号が割り当てられました: ^[6]

• CT417*:CT4170、CT4171、CT4173

1998 年、Creative Technology はEnsoniq を買収し、その後 Sound Blaster 16 PCI をリリースしました。Sound Blaster 16 PCI はEnsoniq AudioPCIテクノロジに基づいているため、ISA Sound Blaster 16、Sound Blaster 16 VIBRA、Sound Blaster 16 WavEffects とは無関係です。Adlib/OPL サポート専用のハードウェアはなく、代わりに Ensoniq サンプル合成エンジンを使用してシミュレートしますが、このシミュレーションは元の OPL チップに比べて非常に不正確であると考えられています。幸い、ほとんどのゲームで General MIDI と互換性があります。

Sound Blaster 16 PCIには以下のモデル番号が割り当てられました: ^[6]

• CT47**: CT4700、CT4730、CT4740、CT4750、CT4790
• CT58**: CT5801、CT5803、CT5805、CT5806、CT5807

Sound Blaster 16 の多くは現在 30 年ほど前の製品であるため、多くのカードがコンデンサの老朽化に関連する症状に悩まされています。その症状は、出力がこもったり歪んだりすることからカードが正常に機能しなくなることまで多岐にわたります。さらに、ほとんどのボードのヘッドフォン アンプの設計に関して、Creative はデータシートのコンポーネント値に関する推奨事項を完全に遵守しておらず、増幅出力の音質に影響する可能性があります。一部のユーザーは、コンデンサを推奨値の新品に交換すると、増幅およびライン レベルのオーディオ品質が著しく向上し、さらに正常な動作が回復したと感じています。^{[引用が必要]}

多数の Sound Blaster 16 カードには欠陥のあるデジタル サウンド プロセッサが搭載されており、Wave Blaster ヘッダーに接続された MIDI ドーターカードでさまざまな問題が発生します。問題には、音符のスタック、誤った音符、および MIDI 再生におけるさまざまなその他の欠陥が含まれます。影響を受ける特定の Sound Blaster 16 カードには、DSP バージョン 4.11、4.12、および一部の 4.13 が搭載されています。DSP バージョン 4.16 以降、および 4.05 などの古い DSP バージョンでは、このバグは発生しません。この欠陥には回避策がなく、ハードウェア レベルの問題であるため、すべてのオペレーティング システムで発生します。^{[11] [12] [13]} DSP バージョンは、DOS で "DIAGNOSE" ユーティリティを実行するか、サウンド カードの DSP チップを確認することで確認できます。バージョン番号は、通常 CT1745A ミキサー チップの近くにある CT1740A チップに印刷されています。

1993年のComputer Gaming World誌は、Sound Blaster 16または16 ASPの「デジタルオーディオの品質には満足できなかった」と述べ、「ポップノイズや余分なノイズ」とSound Blasterとの互換性の不完全さを報告した。同誌は代わりに「ほぼ間違いのない」Sound Blaster ProまたはオリジナルのSound Blasterを推奨した。 ^[14]
