Asus メディアバス

Asus Media Busは、 Asusが開発した独自のコンピュータバスで、1990年代中頃に一部のSocket 7マザーボードで使用されていました。PCIとISAスロットを組み合わせたものです。完全なマルチメディアシステムにコスト効率の高いソリューションを提供するために開発されました。システム構築にMedia Busカードを使用すると、スロット要件と互換性の問題が軽減されました。^[1]このインターフェイスをサポートする拡張カードは、Asusによって非常に限られた期間のみ製造されていました。このバスは現在では廃止されています。

外観はPCI-Xに似ていますが、拡張機能には 4 つの追加ピン (各側に 2 つずつ) があり、合計 68 個になります。PCI スロットとメディア バス拡張機能の間の仕切りは、適切にキー設定された PCI-X カードをサポートするには広すぎます。

非常に短い寿命にもかかわらず、Asus Media Bus には少なくとも 2 つのリビジョン (リビジョン 1.2 とリビジョン 2.0) がありました。これらの違いは、後者のリビジョンには 68 ピンではなく 72 ピンがあるため、PCI カード用に予約されている PCI スロット信号を使用する必要がなくなり、メディア バス スロットと共有される PCI スロットが標準に準拠するようになったことです。PCI スロットとメディア バス拡張のギャップは、リビジョン 1.2 (写真) では 0.32 インチ、リビジョン 2.0 では 0.4 インチであるため、2 つのリビジョン用に設計された拡張カードは相互に互換性がありません。^[1]

このインターフェイス用に設計された拡張カードには、主にオーディオとビデオを組み合わせたカードが含まれていますが、SCSIとオーディオを組み合わせたカードもいくつかあります。ここで示すメディア バス拡張カードのリスト (不完全な可能性があります) (すべてのカードは Asus によって製造されています) は次のとおりです。

メディアバス rev. 1.2 カード

• PCI-AS7870 – Fast/Wide SCSI およびオーディオ カード (Adaptec AIC-7870P およびVibra16s (別途 Yamaha YMF262-Mを使用))
• PCI-AV264CT – オーディオおよびビデオ カード (ATI Mach64 PCI 1 MiB (最大 2 MiB) および Vibra16s (別途 Yamaha YMF262-M を使用))

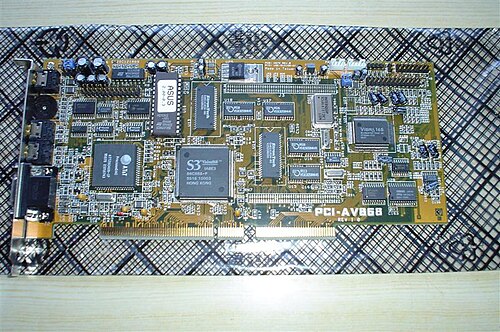

• PCI-AV868 (写真) – オーディオおよびビデオ カード (S3 Vision868 1 MiB および Vibra16s (別途 Yamaha YMF262-M を使用))

メディアバス rev. 1.2 マザーボード

• Asus P/I-P55SP4
• Asus P/I-P55TP4XE

メディアバス rev. 2.0 カード

• PCI-AS2940UW – 超高速/ワイド SCSI およびオーディオ カード
• PCI-AS300 – 超高速/ワイド SCSI およびオーディオ カード
• PCI-AV264CT-N – オーディオおよびビデオカード（ATI Mach64 PCI 1 MiB（最大2 MiB）およびVibra16c）^[2]
• PCI-AV264VT – オーディオおよびビデオ カード (ATI Mach64 PCI 1 MiB (最大 2 MiB) および Vibra16c)
• PCI-AV264GT – オーディオおよびビデオカード（ATI Rage PCI 2 MiBおよびVibra16c）^[2]
• PCI-AV264GT/Plus – オーディオおよびビデオ カード ( ATI 3D Rage II 2 MiB (最大 4 MiB) および Vibra16c)

メディアバス rev. 2.0 マザーボードソケット 7

• Asus P/E-P55T2P4D (デュアル)
• Asus P/I-P55T2P4
• Asus P/I-P55TVP4
• Asus P/I-XP55T2P4
• Asus P/I-XP55T2P4S
• エイスース P55TP4N
• Asus TXP4-X (オプション?)
• エイスースTX97
• Asus TX97-E

メディアバス rev. 2.0 マザーボードソケット 8

• Asus P/I-P6NP5
• Asus P/I-P6RP4
• Asus P/I-XP6NP5
• Asus P65UP5 + P6ND CPU カード (デュアル)
