遊星歯車機構

遊星歯車列（遊星歯車セットとも呼ばれる）は、2つの歯車が、一方の歯車（「遊星歯車」）の中心がもう一方の歯車（「太陽歯車」）の中心の周りを回転するように取り付けられた減速機構です。キャリアは2つの歯車の中心を結び、回転することで遊星歯車を太陽歯車の周りを回します。遊星歯車と太陽歯車は噛み合い、ピッチ円が滑りなく回転します。太陽歯車を固定すると、遊星歯車のピッチ円上の点はエピサイクロイド曲線を描きます。

遊星歯車列は、遊星歯車が外側の歯車リング（リングギア、環状歯車とも呼ばれる）のピッチ円の内側を転がるように組み立てることができる。遊星歯車が太陽歯車とリングギアの両方に噛み合うこのような構成は、遊星歯車列と呼ばれる。^{[ 1 ] [ 2 ]}遊星キャリア、リングギア、太陽歯車のいずれかの構成要素を固定することを選択することで、3つの異なるギア比を実現できる。 ^{[ 3 ]}

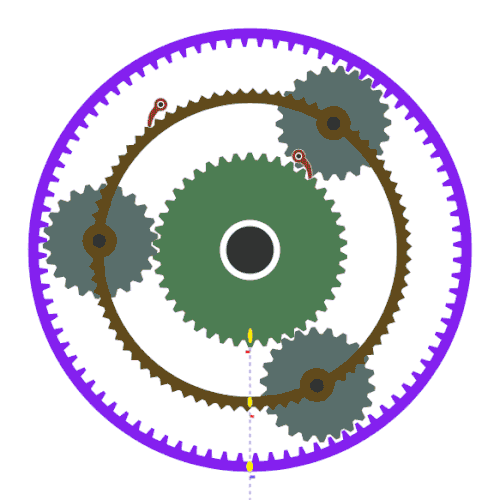

遊星歯車機構の重要な特性の一つは、複数の回転入力を単一の出力に組み合わせることができる点です。この動作は、等価な直線運動（ラックアンドピニオン）のアナロジーを通して理解することができ、運動学的関係を簡略化できます。

• オブジェクトA → 上部ラックは、1つの歯車要素（例：太陽歯車）に対応する。
• オブジェクトC → 下側のラックは、別の歯車要素（例：リングギア）に対応します。
• オブジェクトB → は惑星運搬車を表す

物体Aが固定されていて、物体Bが1インチ動くと、物体Cは2インチ動く。

回転と並進が組み合わさるため、CはBの2倍の距離を移動する。

単純な遊星歯車列は、等価な直線ラックアンドピニオンモデルを用いて解析することができる。この類推では、ラックAは太陽歯車などの歯車要素に対応し、ラックCはリング歯車などの別の歯車要素に対応し、本体Bは遊星キャリアを表す。

させて

${\displaystyle v_{A}}$ラックAの速度を、

${\displaystyle v_{B}}$搬送体Bの速度を、

${\displaystyle v_{C}}$ラックCの速度を、

${\displaystyle \omega }$遊星歯車の角速度とし、

${\displaystyle R}$遊星歯車のピッチ半径とする。

ラックAが固定されている場合、上部接触点における滑りなし条件は次のようになります。

${\displaystyle v_{A}=v_{B}-\omega R=0.}$

したがって、

${\displaystyle \omega R=v_{B}.}$

下側の接触点において、ラックCの速度は、キャリアの並進運動と遊星歯車の回転運動の合計となる。

${\displaystyle v_{C}=v_{B}+\omega R.}$

代入${\displaystyle \omega R=v_{B}}$与える

${\displaystyle v_{C}=2v_{B}.}$

したがって、ラックAが固定されている状態で搬送装置Bが1単位移動すると、ラックCは2単位移動する。

より一般的には、2つの接触点における滑りなし条件は次のとおりである。

${\displaystyle v_{A}=v_{B}-\omega R}$

そして

${\displaystyle v_{C}=v_{B}+\omega R.}$

これらの式を足し合わせると

${\displaystyle v_{A}+v_{C}=2v_{B},}$

または

${\displaystyle v_{B}={\frac {v_{A}+v_{C}}{2}}.}$

遊星歯車列の場合、対応する回転量は以下のとおりです。${\displaystyle v_{A}}$対応する${\displaystyle N_{s}\omega _{s}}$日よけ用品については、${\displaystyle v_{C}}$対応する${\displaystyle N_{r}\omega _{r}}$リングギア用、そして${\displaystyle v_{B}}$対応する${\displaystyle (N_{s}+N_{r})\omega _{c}}$運送業者向け。ここで、${\displaystyle N_{s}}$は太陽歯車の歯数です。${\displaystyle N_{r}}$はリングギアの歯数であり、${\displaystyle \omega _{s}}$、${\displaystyle \omega _{r}}$、 そして${\displaystyle \omega _{c}}$はそれぞれ、太陽歯車、リング歯車、キャリアの角速度である。

これらの量を代入すると、標準的な運動学的関係が得られる。

${\displaystyle N_{s}\omega _{s}+N_{r}\omega _{r}=(N_{s}+N_{r})\omega _{c}.}$

この式は、2つの歯車要素の角速度が3つ目の歯車要素の角速度をどのように決定するかを示しています。1つの要素のみが駆動され、他の要素が拘束されていない場合、運動は一意に決定されません。一意の出力運動を定義するには、固定部材、荷重条件、またはラチェットやワンウェイクラッチなどの方向拘束が必要です。

例えば、

${\displaystyle N_{s}=60,\quad N_{r}=100,\quad \omega _{s}=+0.5,\quad \omega _{c}=-0.25.}$

リングギアの速度を解くと、

${\displaystyle 60(0.5)+100\omega _{r}=(60+100)(-0.25),}$

それで

${\displaystyle 30+100\omega _{r}=-40,}$

${\displaystyle 100\omega _{r}=-70,}$

そして

${\displaystyle \omega _{r}=-0.7.}$

したがって、リングギアは角速度で回転します。${\displaystyle -0.7}$これは、選択された符号規則の下で負の方向に回転することを示しています。

対称型差動装置の場合も同様の関係が成り立ち、キャリア速度は2つのサイドギア速度の平均値となる。

${\displaystyle \omega _{c}={\frac {\omega _{L}+\omega _{R}}{2}}.}$

右側のギアを解くと、

${\displaystyle \omega _{R}=2\omega _{c}-\omega _{L}.}$

例えば、

${\displaystyle \omega _{L}=0.5}$

そして

${\displaystyle \omega _{c}=-0.25,}$

それから

${\displaystyle \omega _{R}=2(-0.25)-0.5=-1.0.}$

改良型遊星歯車機構は、波力発電用途にも提案されており、不規則で低速な脈動運動を、より安定した一方向の回転に変換するのに役立つ可能性がある。

遊星歯車機構または遊星歯車機構は、中央の太陽歯車または太陽ホイールの周りを回転する1 個以上の外側遊星歯車またはピニオンで構成される歯車システムです。 ^{[ 4 ] [ 5 ]}通常、遊星歯車は可動アームまたはキャリアに取り付けられ、それ自体が太陽歯車に対して回転する場合があります。遊星歯車機構には、遊星歯車と噛み合う外側リング歯車も組み込まれています。遊星歯車（または遊星歯車）は、通常、単純遊星歯車または複合遊星歯車に分類されます。単純遊星歯車は、太陽歯車 1 つ、リング歯車 1 つ、キャリア 1 つ、遊星歯車セット 1 つを備えています。複合遊星歯車は、次の 3 種類の構造の 1 つ以上を含みます。噛み合い遊星歯車（各遊星歯車列で互いに噛み合う遊星歯車が少なくとも 2 つ以上ある）、段付き遊星歯車（各遊星歯車列で 2 つの遊星歯車間にシャフト接続がある）、および多段構造（システムに 2 つ以上の遊星歯車セットが含まれる）。単純な遊星歯車と比較して、複合遊星歯車は、より大きな減速比、より高いトルク対重量比、およびより柔軟な構成という利点があります。^{[ 6 ]}

歯車の軸は通常平行ですが、鉛筆削りや差動装置などの特殊なケースでは、角度をつけて配置され、ベベルギアの要素が導入されます（下記参照）。さらに、太陽軸、遊星キャリア軸、リング軸は通常同軸です。

遊星歯車機構のもう一つの構成は、太陽歯車、キャリア、そして互いに噛み合う2つの遊星歯車から成ります。一方の遊星歯車は太陽歯車と噛み合い、もう一方の遊星歯車はリング歯車と噛み合います。この構成では、キャリアが固定されている場合、リング歯車は太陽歯車と同じ方向に回転するため、標準的な遊星歯車機構とは回転方向が逆になります。

紀元前500年頃 、ギリシャ人は円軌道上を移動する円である周転円の概念を発明しました。この理論を用いて、クラウディオス・プトレマイオスは紀元148年に『アルマゲスト』の中で、 天空を横切る惑星の軌道を近似的に求めることができました。紀元前80年頃のアンティキティラ島の機械は、月の天球上の楕円軌道にほぼ一致する歯車機構を備えており、その軌道の9年周期の歳差 運動さえも補正することができました。 ^{[ 7 ]}（ギリシャ人は、自分たちが見た動きを楕円運動ではなく、周転円運動として解釈しました。）

西暦2 世紀の論文『数学的構文論』 （別名『アルマゲスト』）の中で、クラウディオス・プトレマイオスは、回転する従歯車と周転円を用いて、遊星歯車列を形成し、惑星の運動を予測しました。太陽、月、そして水星、金星、火星、木星、土星の5つの惑星の天球上の動きを正確に予測するには、それぞれの惑星が遊星歯車列の遊星歯車上の点が描く軌道をたどるという前提が必要でした。この曲線はエピトロコイドと呼ばれます。

紀元前80年頃のアンティキティラ島の機械では、遊星歯車機構が 月の軌道の楕円率や、さらには軌道遠点歳差運動に合わせて表示位置を調整するために用いられていました。向かい合った2つの歯車がわずかに異なる中心軸を中心に回転し、一方の歯車がもう一方の歯車を駆動していました。この駆動は、かみ合った歯ではなく、もう一方の歯車の溝に挿入されたピンによって行われていました。溝がもう一方の歯車を駆動すると、駆動半径が変化し、その結果、駆動される歯車は1回転ごとに加速したり減速したりしました。

14世紀、セント オールバンズ修道院のイングランド人修道院長リチャード・オブ・ウォリングフォードは、後に天文時計 用の遊星歯車機構について記述した。^{[ 8 ]} 1588 年、イタリアの軍事技術者アゴスティーノ・ラメッリは、本の正しい向きを維持するために 2 段の遊星歯車を備えた遊星歯車機構を内蔵した垂直回転式のブック ホイールを発明した。 ^{[ 8 ] [ 9 ]}

フランスの数学者でエンジニアのデザルグは、 1650年頃にエピサイクロイド歯を持つ最初の水車を設計・製作した。^{[ 10 ]}

遊星歯車の歯が太陽歯車とリング歯車の両方と適切に噛み合うようにするには、

${\displaystyle n_{p}}$

等間隔に配置された遊星歯車の場合、次の式を満たす必要があります。

${\displaystyle {\frac {N_{s}+N_{r}}{n_{p}}}=A}$

どこ

${\displaystyle N_{s},N_{r}}$はそれぞれ太陽歯車とリング歯車の歯数です。

${\displaystyle n_{p}}$はアセンブリ内の遊星歯車の数であり、

${\displaystyle A}$整数です

非対称なキャリアフレームに非等角の遊星歯車を配置して、システムに何らかの機械的振動を発生させる場合、上記の式が「仮想の歯車」に適合するように歯車配置を設計する必要があります。例えば、キャリアフレームに0°、50°、120°、230°の間隔で遊星歯車を配置する場合、実際の遊星歯車は4個であるのに対し、実際には36個の遊星歯車（10°等角）があるかのように計算する必要があります。

遊星歯車機構のギア比は、入力回転を出力回転に変換する方法が複数あるため、やや直感的ではありません。遊星歯車の基本構成要素は以下の4つです。

• サンギア：中央ギア
• キャリアフレーム：1つまたは複数の遊星歯車を左右対称かつ分離して保持し、すべて太陽歯車と噛み合う。
• 遊星歯車：通常、太陽歯車とリング歯車の間で噛み合う、すべて同じサイズの2～4個の周辺歯車。
• リングギア、ムーンギア、アニュラスギア、または環状ギア：遊星歯車と噛み合う、内向きの歯を持つ外側のリング。

単純な遊星歯車セットの全体的なギア比は、太陽歯車と遊星歯車、遊星歯車とリング歯車の相互作用をそれぞれ表す次の 2 つの式を使用して計算できます。 ^{[ 1 ]}

${\displaystyle N_{s}\omega _{s}+N_{p}\omega _{p}-\left(N_{s}+N_{p}\right)\omega _{c}=0}$

${\displaystyle N_{r}\omega _{r}-N_{p}\omega _{p}-\left(N_{r}-N_{p}\right)\omega _{c}=0}$

どこ

${\displaystyle \omega _{r},\omega _{s},\omega _{p},\omega _{c}}$

はそれぞれリングギア、サンギア、遊星ギア、キャリアフレームの角速度であり、

${\displaystyle N_{r},N_{s},N_{p}}$

はそれぞれ、リングギア、サンギア、および各プラネタリーギアの歯数です。

そこから以下のことが導き出せる。

${\displaystyle N_{s}\omega _{s}+N_{r}\omega _{r}=(N_{s}+N_{r})\omega _{c}}$

${\displaystyle \omega _{s}={\frac {N_{s}+N_{r}}{N_{s}}}\omega _{c}-{\frac {N_{r}}{N_{s}}}\omega _{r}}$

${\displaystyle \omega _{r}={\frac {N_{s}+N_{r}}{N_{r}}}\omega _{c}-{\frac {N_{s}}{N_{r}}}\omega _{s}}$

${\displaystyle \omega _{c}={\frac {N_{s}}{N_{s}+N_{r}}}\omega _{s}+{\frac {N_{r}}{N_{s}+N_{r}}}\omega _{r}}$

そして

${\displaystyle -{\frac {N_{r}}{N_{s}}}={\frac {\omega _{s}-\omega _{c}}{\omega _{r}-\omega _{c}}}}$

のみ${\displaystyle \omega _{r}\neq \omega _{c}}$[ ^{11 ]} 多くの遊星歯車機構では、これら3つの基本構成要素のうちの1つが固定されている（したがって^、${\displaystyle \omega _{...}=0}$どちらのギアが固定されているかによって、入力ギアと出力ギアの比率が変わります。入力ギアと出力ギアの比率は、それぞれのギアの歯数と、どちらのギアが固定されているかによって決まります。

あるいは、各ギアの歯数が関係を満たす特殊なケースでは${\displaystyle N_{r}=N_{s}+2N_{p}}$すると、この方程式は次のように書き換えることができる。

${\displaystyle N_{s}\omega _{s}+(2+n)\omega _{r}-2(1+n)\omega _{c}=0}$

どこ

${\displaystyle n={\tfrac {N_{s}}{N_{p}}}}$これは太陽と惑星のギア比です。

これらの関係は、ハイブリッド車のトランスミッションのように、2つのコンポーネントが入力として使用され、3番目のコンポーネントが2つの入力に対して出力を提供するものを含む、あらゆるエピサイクリックシステムを分析するために使用できます。^{[ 12 ]}

ある構成では、遊星キャリア（上の図の緑色）は固定され、太陽歯車（黄色）が入力として使用されます。この場合、遊星歯車は各歯車の歯数によって決まる速度で、それぞれの軸を中心に回転します（つまり、スピンします）。太陽歯車が${\displaystyle N_{s}}$歯があり、各遊星歯車には${\displaystyle N_{p}}$歯の場合、比率は${\displaystyle -{\tfrac {N_{s}}{N_{p}}}}$例えば、太陽歯車に24個の 歯があり、各遊星歯車に16個の歯がある場合、比率は⁠ − + 24 / 16 ⁠、または⁠ − + 3 / 2 ⁠となります。これは、太陽歯車が時計回りに1回転すると、各遊星歯車がその軸を中心に反時計回りに1.5回転することを意味します。

遊星歯車の回転は、ギア比に応じた速度でリングギア（図には示されていない）を駆動することができる。リングギアが${\displaystyle N_{r}}$歯、そしてリングは回転します${\displaystyle {\tfrac {N_{p}}{N_{r}}}}$遊星歯車が1回転するごとに、リングギアも回転します。例えば、リングギアの 歯数が64、遊星歯車の歯数が16の 場合、遊星歯車が時計回りに1回転すると、リングギアは16/64 、つまり 1/4回転します。上記の例を拡張すると次のようになります 。

• 太陽歯車を1回転させると${\displaystyle -{\tfrac {N_{s}}{N_{p}}}}$惑星の公転
• 遊星歯車が1回転すると${\displaystyle {\tfrac {N_{p}}{N_{r}}}}$リングギアの回転

したがって、遊星キャリアがロックされている状態で、太陽歯車を1回転させると、${\displaystyle -{\tfrac {N_{s}}{N_{r}}}}$リングギアの回転。

リングギアは固定され、プラネタリーギアキャリアに入力が与えられ、サンギアから出力回転が生じる。この構成では、ギア比が増加する。${\displaystyle 1+{\tfrac {N_{r}}{N_{s}}}={\tfrac {N_{s}+N_{r}}{N_{s}}}}$。

リングギアを固定し、サンギアを入力として使用する場合、プラネットキャリアは出力になります。この場合のギア比は次のようになります。${\displaystyle {\tfrac {1}{1+{\tfrac {N_{r}}{N_{s}}}}}={\tfrac {N_{s}}{N_{s}+N_{r}}}}$、これは次のように書くこともできます。${\displaystyle N_{s}:N_{s}+N_{r}}$これは遊星歯車機構で実現可能な最低のギア比です。このタイプのギアは、駆動輪に高いトルクを供給するために、トラクターや建設機械などで使用されることがあります。

自転車のハブギアでは、太陽歯車は通常固定されており、車軸にキーで固定されているか、あるいは車軸に直接加工されています。遊星歯車キャリアが入力として使用されます。この場合、ギア比は単純に次のように表されます。${\displaystyle {\tfrac {N_{s}+N_{r}}{N_{r}}}}$遊星歯車の歯数は関係ありません。

上記の式から、太陽、リング、キャリアの加速度も導き出すことができ、それらは次のとおりである。

${\displaystyle \alpha _{s}={\frac {N_{s}+N_{r}}{N_{s}}}\alpha _{c}-{\frac {N_{r}}{N_{s}}}\alpha _{r}}$

${\displaystyle \alpha _{r}={\frac {N_{s}+N_{r}}{N_{r}}}\alpha _{c}-{\frac {N_{s}}{N_{r}}}\alpha _{s}}$

${\displaystyle \alpha _{c}={\frac {N_{s}}{N_{s}+N_{r}}}\alpha _{s}+{\frac {N_{r}}{N_{s}+N_{r}}}\alpha _{r}}$

遊星歯車では、3つ目の速度を求めるには2つの速度を知る必要があります。しかし、定常状態では、他の2つのトルクを求めるには1つのトルクを知るだけで十分です。トルクを求める式は次のとおりです。

${\displaystyle \tau _{r}=\tau _{s}{\frac {N_{r}}{N_{s}}}}$

${\displaystyle \tau _{r}=-\tau _{c}{\frac {N_{r}}{N_{r}+N_{s}}}}$

${\displaystyle \tau _{c}=-\tau _{r}{\frac {N_{r}+N_{s}}{N_{r}}}}$

${\displaystyle \tau _{c}=-\tau _{s}{\frac {N_{r}+N_{s}}{N_{s}}}}$

${\displaystyle \tau _{s}=\tau _{r}{\frac {N_{s}}{N_{r}}}}$

${\displaystyle \tau _{s}=-\tau _{c}{\frac {N_{s}}{N_{r}+N_{s}}}}$

どこ

${\displaystyle \tau _{r}}$— リング（環状部）のトルク、

${\displaystyle \tau _{s}}$— 太陽のトルク、

${\displaystyle \tau _{c}}$— キャリアのトルク。

これら3つすべてにおいて、これらは機構に加わるトルク（入力トルク）です。出力トルクは入力トルクの逆符号を持ちます。これらのトルク比は、エネルギー保存の法則を用いて導出できます。単段に適用した場合、この式は次のように表されます。

${\displaystyle \tau _{r}\omega _{r}+\tau _{c}\omega _{c}+\tau _{s}\omega _{s}=0}$

ギアが加速している場合、または摩擦を考慮する必要がある場合は、これらの式を修正する必要があります。

遊星歯車列で利用可能なさまざまな速度比を決定する便利な方法は、キャリアを固定したときの歯車列の速度比を考慮することから始まります。これは固定キャリア列比として知られています。^{[ 2 ]}

遊星歯車が太陽歯車およびリング歯車と噛み合っているキャリアによって構成される単純な遊星歯車列の場合、固定キャリア上の太陽歯車、遊星歯車、およびリング歯車によって構成される歯車列の速度比として、固定キャリアの歯車列比が計算されます。これは次式で与えられます。

${\displaystyle R={\frac {\omega _{s}}{\omega _{r}}}=-{\frac {N_{r}}{N_{s}}}.}$

この計算では、遊星歯車はアイドラ歯車として扱われます。

回転キャリアを備えた遊星歯車列の基本式は、太陽歯車、遊星歯車、およびリング歯車の角速度をキャリアの角速度に対して計算した場合でもこの式が成り立つことを認識することによって得られます。これは次のようになります。

${\displaystyle R={\frac {\omega _{s}-\omega _{c}}{\omega _{r}-\omega _{c}}}.}$

この式は、さまざまな条件下における単純な遊星歯車列の速度比を簡単に求める方法を提供する。

1. キャリアは固定されている

${\displaystyle \omega _{c}=0}$

${\displaystyle {\frac {\omega _{s}}{\omega _{r}}}=R,\quad {\mbox{so}}\quad {\frac {\omega _{s}}{\omega _{r}}}=-{\frac {N_{r}}{N_{s}}}.}$

2. リングギアは固定されている

${\displaystyle \omega _{r}=0}$

${\displaystyle {\frac {\omega _{s}-\omega _{c}}{-\omega _{c}}}=R,\quad {\mbox{or}}\quad {\frac {\omega _{s}}{\omega _{c}}}=1-R,\quad {\mbox{so}}\quad {\frac {\omega _{s}}{\omega _{c}}}=1+{\frac {N_{r}}{N_{s}}}.}$

3. 太陽歯車は固定されている

${\displaystyle \omega _{s}=0}$

${\displaystyle {\frac {-\omega _{c}}{\omega _{r}-\omega _{c}}}=R,\quad {\mbox{or}}\quad {\frac {\omega _{r}}{\omega _{c}}}=1-{\frac {1}{R}},\quad {\mbox{so}}\quad {\frac {\omega _{r}}{\omega _{c}}}=1+{\frac {N_{s}}{N_{r}}}.}$

単純な遊星歯車機構で利用可能な各速度比は、必要に応じてバンドブレーキを使用してキャリア、太陽歯車、またはリングギアを固定および解除することによって得られます。これが自動変速機の基本的な構造となります。

平歯車式ディファレンシャル

平歯車式差動装置は、同一の同軸遊星歯車列２つを単一のキャリアに組み込んで、遊星歯車が噛み合うように構成されています。これにより、キャリアの歯車列比R  = −1が固定された遊星歯車列が形成されます 。

この場合、遊星歯車列の基本式は次のようになる。

${\displaystyle {\frac {\omega _{s}-\omega _{c}}{\omega _{r}-\omega _{c}}}=-1,}$

または

${\displaystyle \omega _{c}={\frac {1}{2}}(\omega _{s}+\omega _{r}).}$

したがって、平歯車式差動装置のキャリアの角速度は、太陽歯車とリング歯車の角速度の平均値となる。

平歯車差動装置について議論する際、リングギアという用語を使うと、 2 つの遊星歯車列の太陽歯車を区別するのに便利です。リングギアは、この配置で十分な減速能力が得られるため、ほとんどの用途で固定されています。2 番目の太陽歯車は、単純な遊星歯車列のリングギアと同じ目的を果たしますが、リングギアに典型的な内部歯車の噛み合いは明らかにありません。^{[ 1 ]}

一部の遊星歯車列は、互いに噛み合う2つの遊星歯車を使用します。これらの遊星歯車のうち1つは太陽歯車と噛み合い、もう1つはリング歯車と噛み合います。これにより、遊星歯車列によって異なる減速比が生成され、遊星キャリアが静止しているときは太陽歯車がリング歯車と同じ方向に回転します。基本的な方程式は次のようになります。

${\displaystyle (R-1)\omega _{c}=R\omega _{r}-\omega _{s}}$

どこ${\displaystyle R=-{\frac {N_{r}}{N_{s}}}}$

その結果、以下のようになる。

${\displaystyle \omega _{r}={\frac {\omega _{s}}{R}}}$キャリアがロックされると、

${\displaystyle \omega _{r}=\omega _{c}{\frac {R-1}{R}}}$太陽が固定されると、

${\displaystyle \omega _{s}=-\omega _{c}(R-1)}$リングギアがロックされているとき。

「複合遊星歯車」とは一般的な概念であり、以下の3種類の構造のうち1つ以上を含む遊星歯車を指します。噛み合い遊星歯車（各遊星歯車列に少なくとも2つ以上の遊星歯車が互いに噛み合っている）、段付き遊星歯車（各遊星歯車列の2つの遊星歯車間に軸接続が存在する）、および多段構造（システムに2つ以上の遊星歯車セットが含まれる）。

一部の設計では、共通シャフトの両端にサイズの異なる2つのギアを備えた「ステッププラネット」が使用されています。小さい方の端が太陽ギアに噛み合い、大きい方の端がリングギアに噛み合います。これは、全体のパッケージサイズが制限されている場合に、ギア比のステップ変化を小さくするために必要な場合があります。複合プラネットには「タイミングマーク」（または技術用語で「相対ギアメッシュ位相」）があります。複合プラネットギアの組み立て条件は、単純なプラネットギアよりも制限が厳しく、^{[ 13 ]}互いに正しい初期向きで組み立てなければ、プラネットの両端で太陽ギアとリングギアに同時に歯が噛み合わず、非常に粗い動作と短い寿命につながります。2015年に、デルフト工科大学で「ステッププラネット」設計の牽引ベースのバリアントが開発されました。^{[ 14 ]}これは、ステッププラネット要素の圧縮を利用してトルク伝達を実現します。牽引要素を使用することで、「タイミングマーク」や、通常見られるような制限的な組み立て条件が不要になります。複合遊星歯車機構は、同等またはそれ以下の体積で、より大きな伝達比を容易に実現できます。例えば、50Tのリングギアと2:1の歯比を持つ複合遊星歯車機構は、100Tのリングギアと同じ効果を、実際の直径を半分にして得ることができます。

遊星歯車と太陽歯車のユニットを同じハウジング内に直列に配置することで（第1段の出力軸が次の段の入力軸となる）、より大きな（またはより小さな）ギア比を実現できます。これは、ほとんどの自動変速機の仕組みです。場合によっては、複数の段で同じリングギアを共有することもあり、そのリングギアは変速機の全長にわたって延長されたり、小型の変速機のケーシングの構造部品として組み込まれたりします。

第二次世界大戦中、小型パッケージで非常に高い減速比が必要とされる携帯型レーダー装置用に、遊星歯車機構の特殊なバリエーションが開発されました。これは、外側のリングギアが2つあり、それぞれが他のギアの半分の厚さでした。これらの2つのリングギアのうち1つは固定されており、もう1つよりも歯数が1つ少なくなっていました。そのため、「太陽」ギアが数回転すると、「遊星」ギアが1回転し、その結果、回転するリングギアがサイクロイド駆動のように1歯分回転しました。^{[ 15 ]}

システムの複数の要素が出力として機能することができます。例として、入力がリングギアに接続され、サンギアが出力に接続され、プラネットキャリアがトルクコンバータを介して出力に接続されている場合を考えます。プラネットキャリアが静止しているときにサンギアがリングギアと同じ方向に回転するように、サンギアとプラネットの間にはアイドラギアが使用されます。入力速度が低い場合、出力に負荷がかかるため、サンギアは静止し、プラネットキャリアはリングギアの方向に回転します。負荷が十分に高くなると、トルクコンバータのタービンは静止したままになり、エネルギーが散逸し、トルクコンバータのポンプが滑ります。入力速度を上げて負荷を克服すると、コンバータのタービンが出力シャフトを回転させます。トルクコンバータ自体がプラネットキャリアの負荷となるため、サンギアに力が加わります。プラネットキャリアとサンギアの両方がシステムからエネルギーを抽出し、出力シャフトに伝達します。^{[ 16 ]}

遊星歯車列は、標準的な平行軸歯車列と比較して高い動力密度を提供します。体積の削減、複数の運動学的組み合わせ、純粋なねじり反力、および同軸軸を提供します。欠点としては、高いベアリング負荷、継続的な潤滑の必要性、アクセスの困難さ、および設計の複雑さが挙げられます。^{[ 17 ] [ 18 ]}

遊星歯車機構における効率損失は、通常1段あたり約3%です。これにより、入力エネルギーの大部分（約97%）がギアボックス内部での機械的損失で無駄になることなく、ギアボックスを通して伝達されることが保証されます。

遊星歯車機構では、負荷が複数の遊星歯車に分散されるため、トルク容量が大幅に向上します。システム内の遊星歯車の数が多いほど、負荷容量とトルク密度は高くなります。

遊星歯車機構は、質量の均等な分布と回転剛性の向上により、安定性も提供します。遊星歯車機構の歯車に半径方向に加えられたトルクは、歯車によって半径方向に伝達され、歯車の歯に横方向の圧力がかかることはありません。

一般的な構成では、駆動動力は太陽歯車に接続されます。太陽歯車は、外側のリングギアと噛み合った遊星歯車を駆動します。遊星歯車システム全体は、自身の軸を中心にリングギアに沿って回転し、遊星キャリアに接続された出力軸によって減速されます。同じリングギア内で動作する多段遊星歯車を使用することで、より高い減速比を実現できます。

遊星歯車機構の運動方法は、従来の平行歯車とは異なります。従来の歯車は、2つの歯車間の少数の接触点を利用して駆動力を伝達します。この場合、負荷は少数の接触面に集中するため、歯車の摩耗が早く、場合によっては亀裂が生じることもあります。一方、遊星減速機は、より広い面積を持つ複数の歯車接触面を備えており、中心軸の周りに負荷を均等に分散します。複数の歯車面が、瞬間的な衝撃荷重を含むあらゆる負荷を均等に分担するため、高トルクによる損傷に対する耐性が向上します。また、遊星キャリアベアリングのみがトルク伝達による大きな横方向の力を受け、半径方向の力が互いに拮抗してバランスが取れており、軸方向の力はヘリカルギアを使用する場合にのみ発生するため、ハウジングやベアリング部品も高負荷による損傷を受けにくくなります。

遊星歯車は、その固有の高トルク能力とコンパクトさ/効率性から、メーカーコミュニティで人気が高まっています。^{[ 19 ]}特に3Dプリンティングでは、ギアボックスのプロトタイプを迅速に作成し、その後機械加工技術で製造することができます。^{[ 20 ]}

減速されたモーターは、3D プリンターで同じ出力動作を生成するために、より遠く、より速く回転する必要があります。これは、移動速度の低下によって相殺されない限り有利です。ステッピング モーターがより遠くまで回転する必要がある場合、プリンターを一定の距離移動させるためにより多くのステップを実行する必要もあります。したがって、減速されたステッピング モーターは、ギアボックスのない同じステッピング モーターよりも最小ステップ サイズが小さくなります。減速ギアリングは一方向の動きの精度を向上させますが、システムにバックラッシュを追加し、絶対位置決め精度を低下させます。^{[ 21 ]}

ヘリンボーンギアは3Dプリントが容易なため、子供たちにギアの仕組みを教えるための可動式ヘリンボーン遊星歯車機構を3Dプリントすることが非常に人気を集めています。ヘリンボーンギアの利点は、リングから外れることがなく、取り付けプレートも不要なため、可動部をはっきりと見ることができる点です。
