AN/SPG-55

AN/SPG-55
	マーク10テリア/スタンダードミサイルランチャーを搭載したUSS マハン（DDG-42）
原産国	アメリカ合衆国
タイプ	ミサイル射撃管制
頻度	Cバンド（トラッキング）; Xバンド（照明装置）;
広報	427 Hz
範囲	300,000ヤード（150海里）
精度	射撃管制品質3次元データ

AN /SPG-55は、テリアおよびRIM-67スタンダードミサイル（SM-1ER/SM-2ER）用のアメリカ製の追跡/照射レーダーでした。Mk76ミサイル射撃管制システムの一部として、目標追跡と地対空ミサイル誘導に使用されました。 ^[4]UNIVAC 1218コンピューターによって制御されました。

名前

「AN」という名称は「陸軍・海軍」の略称であり、「SPG」は頭字語ではなく、MIL-STD-196E型式指定システムの一部である。^[5]

最初の文字（設置） - S = 水（水上艦）
2番目の文字（機器の種類） - P = レーダー
3番目の文字（目的） - G = 射撃管制またはサーチライト誘導

デザイン

全体レイアウト

AN/SPG-55Bアンテナアセンブリは、追跡ビーム、誘導ビーム、 CWIビームを提供するメインアンテナと、捕捉ビームを提供する捕捉アンテナの2つの独立したアンテナで構成されています。捕捉誘導モードはビームライディングミサイルの制御に使用され、追跡CWIモードはセミアクティブレーダーホーミング（SARH）ミサイルに使用されます。^[6]

SPG-55には、メインアンテナとキャプチャアンテナの2つのアンテナがあります。メインアンテナは追跡、誘導、CW照射を担当します。キャプチャアンテナは、ビームに乗っているテリアを捕捉し、誘導ビームに誘導するために使用されます。^[6]

メインアンテナ

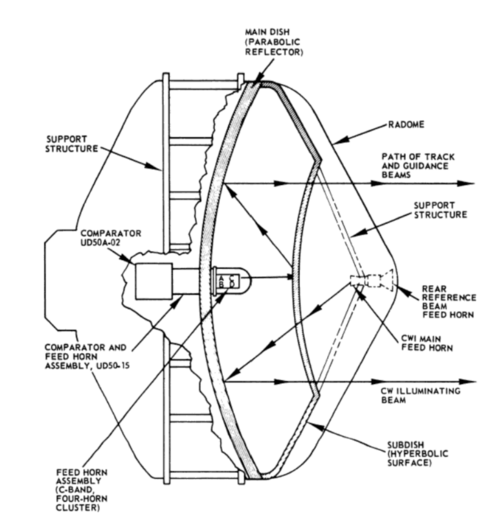

メインアンテナはカセグレン式で、メインディッシュ、サブディッシュ、支持構造、コンパレータ、Cバンド放射用のフィードホーンアセンブリで構成されています。Xバンドフィードホーンアセンブリは反射鏡の前に取り付けられています。アセンブリ全体はレドームによって保護されています。^[6]

メインディッシュは、平行ワイヤの誘電体支持格子を備えた放物面金属表面で構成されています。放物面は、垂直または水平に偏波した入射RFエネルギーを反射する回転反射器として機能します。入射RFは、反射時に90度回転します。サブディッシュは、水平ワイヤの格子を備えた双曲面誘電体表面で構成されています。この表面は偏波RFエネルギーを反射しますが、垂直偏波放射に対しては透過します。^[6]

Cバンドフィードホーンアセンブリは水平偏波のRFエネルギーを放射し、サブディッシュの水平ワイヤで反射されます。Cバンドエネルギーは再びメインディッシュで反射され、垂直偏波に90度回転します。垂直偏波のCバンドエネルギーは、その後、狭いビームとしてサブディッシュを通して放射されます。^[6]

コンパレータは、追跡および誘導RFエネルギーを追跡および誘導ビームに形成し、各ターゲットの反射から距離、仰角、およびトラバース情報を抽出します。Cバンドフィードホーンアセンブリは、放物面の頂点にある4つのホーンモノパルスクラスターで構成されています。誘導RFエネルギーは、誘導送信機によって生成され、同じフィードホーンアセンブリを共有します。円錐状にスキャンされたビームとして放射されます。^[6]

2 つの X バンドフィードホーンは、パラボラ面の焦点の近くに背中合わせに取り付けられています。メインディッシュに面している X バンドフィードホーンは、垂直偏波 RF エネルギーを放射します。サブディッシュはこの放射を透過し、メインディッシュはそれを CW 照明用の狭いビームとして反射します。メインディッシュから離れた方向を向いている X バンドフィードホーンは、メイン CW 照明ビームを中心とした広いビームとして X バンドの垂直偏波 RF エネルギーを送信します。これにより後方参照ビームが提供され、ミサイルは適切な照明レーダーを識別できます。^[6]^[7]

メインディッシュに面したCWフィードホーンとCバンドフィードホーンアセンブリの4つのホーンは交差偏波になっており、Cバンドの4つのホーンクラスターへのXバンドの入射放射を減らします。さらに、受信システムにつながるすべてのマイクロ波チャネルに挿入されたローパスフィルタは、Cバンドチャネルに重畳されたXバンド信号を効果的にフィルタリングします。^[6]

キャプチャアンテナ

キャプチャアンテナサブアセンブリは、メインアンテナと同様にカセグレン型です。円形導波管フィードホーン、偏波パラボラ反射鏡、偏波変換器で構成されています。円形導波管フィードホーンは、横方向電気モードで動作します。フィードホーンは、円形対称のビームパターンを生成するために、ボアサイトからプリセット角度で傾斜しています。フィードホーンから放射される RF エネルギーは垂直偏波です。回転パターンは、放射エネルギーの位相面が回転中に影響を受けないようになっています。したがって、パラボラ反射鏡に入射するフィードホーンからの放射エネルギーは、依然として垂直偏波です。^[6]

パラボラ反射鏡は垂直偏波集束レドームとして機能します。したがって、水平偏波エネルギーは反射され、垂直偏波エネルギーのみが送信されます。フィードホーンからのRFエネルギーは水平偏波であるため、レドームはこの入射エネルギーを反射して偏波コンバーターに集束します。^[6]

偏光変換器は、厚さが1/4波長（Cバンド周波数）の金属板偏光グリッドで構成され、プレートの表面に接着されています。偏光グリッドは入射エネルギーに対して45度の角度で配向されています。^[6]

偏波変換器の動作はメインアンテナアセンブリの偏波変換器と同じである。したがって、水平偏波の入射エネルギーは垂直偏波エネルギーとして反射され、キャプチャビームとしてレドームを通過します。^[6]

船上で

アメリカ海軍

イタリア海軍

バリエーション

AN/SPG 55 - オリジナルバージョンはビームライディングテリアミサイルをサポートしていました。^[11]
AN/SPG 55A - ビームライディングおよびホーミングテリアミサイルをサポート
AN/SPG 55B - ビームライディングおよびホーミングのテリアミサイルと、新しいスタンダードミサイルをサポートしました。
