| 心音図 | |
|---|---|
 | |
| 同義語 | PCG |
| ICD-9-CM | 89.55 |

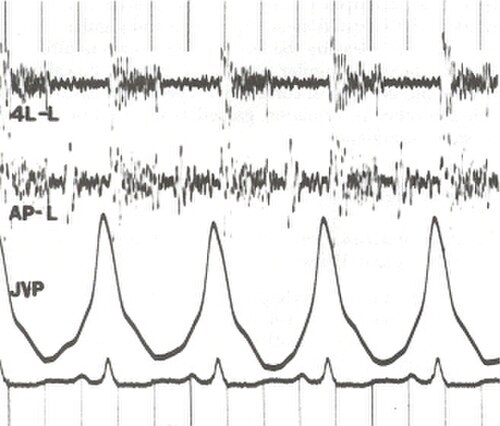

心音図（PCG ）は、心音計と呼ばれる機械を使用して心臓から発せられる音と雑音を高忠実度で記録したグラフです。つまり、心音図法は心臓周期中に心臓から発せられるすべての音を記録するものです。[2] [3]
医療用途
心音は、心臓弁の閉鎖によって生じる振動から生じます。心音は少なくとも 2 つあります。1 つ目は (S1)、収縮期の開始時に房室弁 (三尖弁と僧帽弁) が閉じるときに発生し、2 つ目は (S2)、収縮期の終わりに大動脈弁と肺動脈弁(半月弁) が閉じるときに発生します。 [4]心音図法では、可聴範囲外の音や雑音を検出し、これらのイベントを永久に記録できます。[5]対照的に、聴診器では、そのような音や雑音をすべて検出できるとは限らず、発生の記録も提供されません。心臓が発する音を定量化する能力は、より高度な検査では容易に得られない情報を提供し、特定の薬物が心臓に与える影響に関する重要な情報を提供します。また、患者の病気の進行を追跡するための効果的な方法でもあります。[医学的引用が必要]
離散ウェーブレット変換とパケットウェーブレット変換
Cherifらによるレビューによると、離散ウェーブレット変換DWTは心雑音をフィルタリングする際にS1やS2に影響を与えない点で優れています。パケットウェーブレット変換はDWTよりも内部成分の構造に大きな影響を与えます。[6]
歴史
心臓の音に対する認識は古代に遡る。心臓の音を記録する機器を開発するというアイデアは、ロバート・フック（1635-1703）にまで遡る。彼は「動物、植物、鉱物を問わず、その音から物体の内部運動や動作を発見できる可能性もある」と記している。心音図法の最も古い例は1800年代に遡る。[7]
心音図のモニタリングと記録装置は1930年代から1940年代にかけて開発され、1950年にパリで最初の国際会議が開催されたときに標準化が始まりました。[7]
ベックマン・インストゥルメンツ社製の心音図システムは、ジェミニ計画の有人宇宙飛行（1965年～1966年）の少なくとも1回で、飛行中の宇宙飛行士の心拍をモニターするために使用されました。これは、NASA向けに特化され、NASAによって使用された多くのベックマン・インストゥルメンツ社の機器の1つでした。[8]
ジョン・キーファーは1970年に米国政府職員だったときに心音図シミュレーターの特許を申請した。特許の当初の説明では、電圧によって人間の心臓の音を模倣する装置であるとされている。[9]
胎児心音図
胎児心音図（fPCG ）は、子宮内の胎児の心臓の音を捉える非侵襲的な診断技術として設計された心音図法の特殊な応用です。これらの胎児 心音図を分析して、胎児の心臓の異常を検出することができます。胎児心音図法は、出産前に胎児の潜在的な心臓の問題を検出して監視できるため、出生前ケアの重要なツールとなっています。[10]
胎児の心臓を研究するために心音図法が使用されるようになったのは、研究者らが外部マイクを使用して胎児の心音を検出する可能性を初めて探究し始めた1960年代にまで遡ります。[10]初期の研究では、胎児の心拍数と心拍リズムを測定するために心音図法を使用することに重点が置かれていました。時が経つにつれ、技術と手法の進歩により、研究者らは胎児心音図法を使用してより広範囲の胎児心臓異常を検出できるようになりました。 [11] [12] 胎児心音図法は通常、妊娠18～20週頃から始まる定期的な出生前診察中に行われます。この手順では、小さなマイクを母親の腹部の胎児の心臓の上に置きます。マイクが胎児の心臓の音を捉え、その音は増幅されて分析のために記録されます。Khandokerらは、4つの音響トランスデューサーを母親の腹部全体に単純で一貫したパターンで適用したマルチチャンネル胎児心音図（fPCG）を開発しました。[13] [14]知的財産（IP）技術ライセンスは、妊娠中の母親が胎児の心拍と赤ちゃんの心臓の活動を監視できるようにする家庭用モニタリングデバイスであるアラブ首長国連邦のスタートアップ企業に付与されました。[15]
参照
参考文献
- ^ https://www.ncbi.nlm.nih.gov/bookshelf/br.fcgi?book=cm&part=A622&rendertype=figure&id=A633 第8章/ページ指定なし/Google
- ^ Tang, Hong; Zhang, Jinhui; Sun, Jian; Qiu, Tianshuang; Park, Yongwan (2016-04-01). 「音の繰り返しとベクトル量子化を使用した心音図信号圧縮」。Computers in Biology and Medicine . 71 : 24–34. doi : 10.1016/j.compbiomed.2016.01.017 . ISSN 0010-4825. PMID 26871603.
- ^ シルバーマン、マーク E.; フレミング、ピーター R.; ホルマン、アーサー; ジュリアン、デズモンド G.; クリクラー、デニス M. (2012-12-06). 20 世紀の英国の心臓病学。シュプリンガー サイエンス & ビジネス メディア。ISBN 9781447107736。第8章/Googleページは提供されていない
- ^ Hall, John E. (2015-04-23). ポケット版Guyton & Hall 医学生理学教科書。エルゼビア・ヘルス・サイエンス。p. 283。ISBN 9780323375238。
- ^ ダニエルズ、リック（2009年）。デルマーの臨床検査および診断検査マニュアル。Cengage Learning。p. 800。ISBN 978-1418020668. 2016年11月27日閲覧。
心音図の目的。
- ^ Cherif, L. Hamza; Debbal, SM; Bereksi- Reguig , F. (2010 年 3 月 1 日)。「離散ウェーブレット変換とパケット ウェーブレット変換を使用した心音図信号解析におけるウェーブレット解析の選択」。Expert Systems with Applications。37 (2): 913–918。doi :10.1016/ j.eswa.2009.09.036。
- ^ ab Sprague, HB (1957 年 12 月)。「心音図法の歴史と現状」。IRE Transactions on Medical Electronics。PGME -9: 2–3。doi : 10.1109 /IRET-ME.1957.5008615。ISSN 0097-1049 。
- ^ 「Beckman Instruments、医療用飛行監視機器を供給」（PDF）。Space News Roundup。1965年3月3日。pp.4-5 。 2019年8月7日閲覧。
- ^ M, Keefer John (1970 年 4 月 28 日)、心音図シミュレータ、 2016 年 6 月 2 日閲覧
- ^ ab Morgenstern, J; Abels, T; Leblanc, R; Naumann, U; Schettler, H; Wolf, P (1986-01-01)、Rolfe, Peter (編)、「第 19 章 胎児心音図」、胎児生理学的測定、Butterworth-Heinemann、pp. 115–123、doi :10.1016/b978-0-407-00450-4.50021-6、ISBN 978-0-407-00450-4、2023-08-30取得
- ^ Koutsiana, Elisavet; Hadjileontiadis, Leontios J.; Chouvarda, Ioanna; Khandoker, Ahsan H. (2017-09-08). 「ウェーブレット変換 とフラクタル次元を使用した胎児心音検出」。バイオエンジニアリングとバイオテクノロジーのフロンティア 。5 : 49。doi : 10.3389 /fbioe.2017.00049。ISSN 2296-4185。PMC 5596097。PMID 28944222。
- ^ Marzbanrad, Faezeh; Kimura, Yoshitaka; Endo, Miyuki; Palaniswami, Marimuthu; Khandoker, Ahsan H. (2015 年 8 月)。「母体と胎児の心拍数カップリングの転送エントロピー分析」。2015年37 回 IEEE 医学生物学工学協会 (EMBC) 年次国際会議。第 2015 巻。IEEE。pp. 7865–7868。doi : 10.1109/embc.2015.7320215。ISBN 978-1-4244-9271-8. PMID 26738115. S2CID 32510704.
- ^ Khandoker, Ahsan; Ibrahim, Emad; Oshio, Sayaka; Kimura, Yoshitaka (2018-09-11). 「健康な妊娠後期における4チャンネル胎児心音図から取得した心拍ごとの胎児心信号の胎児心電図による検証」。Scientific Reports . 8 (1): 13635. Bibcode :2018NatSR...813635K. doi : 10.1038/s41598-018-31898-1 . ISSN 2045-2322. PMC 6134006. PMID 30206289 .
- ^ 「心雑音を検出する新しいデジタルデバイス」gulfnews.com 2015年3月28日2023年8月30日閲覧。
- ^ National, The (2020-03-18). 「カリファ大学がアラブ首長国連邦の新興企業に知的財産ライセンスを付与」The National . 2023年8月30日閲覧。
さらに読む
- Almasi, Ali; Shamsollahi, Mohammad-Bagher; Senhadji, Lotfi (2011-08-01)。「合成心音図信号を生成するための動的モデル」。2011 IEEE 医学生物学工学協会年次国際会議。2011 巻。pp. 5686–5689。doi : 10.1109/ IEMBS.2011.6091376。ISBN 978-1-4577-1589-1. ISSN 1557-170X. PMC 3390312. PMID 22255630 .
- 水野 篤史丹羽耕一郎；白井武明椎名ゆみ（2015年1月1日）。 「ファロー四徴症の成人患者における心音図」。心臓病学ジャーナル。65 (1): 82-86。土井：10.1016/j.jjcc.2014.03.011。ISSN 0914-5087。PMID 24842232 。2016 年6 月 2 日に取得。
- Chernecky, Cynthia C.; Berger, Barbara J. (2007)。臨床検査と診断手順。Elsevier Health Sciences。ISBN 978-1416066835. 2016年11月27日閲覧。
