ウィガース図

ウィガース図は、開発者のカール・ウィガースにちなんで名付けられた、 1世紀以上にわたって心臓生理学の教育に使用されてきたユニークな図です。 ^{[1] [2]}ウィガース図では、X軸は心臓の各位相に細分化された時間をプロットするために使用され、Y軸には通常、単一のグリッド上に次のものが含まれます。

• 血圧
  • 大動脈圧
  • 心室圧
  • 心房圧
• 心室容積
• 心電図
• 動脈血流（オプション）
• 心音（オプション）

ウィガース図は、心臓の拍動に伴うこれらの値の協調的な変化を明確に示しており、心臓周期全体を理解する上で役立ちます。^[1]

等容性/等容性収縮および弛緩中は、すべての心臓弁が閉じており、すべての心臓弁が開いていることはありません。^[1] *S3およびS4心音は病理と関連しており、日常的に聞かれるものではありません。

•
  心室収縮期
•
  心臓拡張期
•
  心電図
•
  EKG 複合体。P=P 波、PR=PR 間隔、QRS=QRS 複合体、QT=QT 間隔、ST=ST 部分、T=T 波
•
  頸静脈波形を伴うウィガー
•

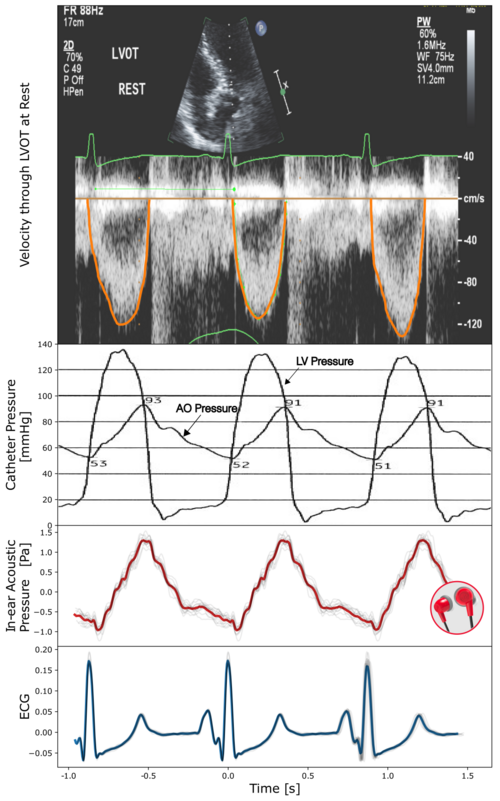

  重度の大動脈弁狭窄症患者の機械的（エコー）、電気的（心電図）、大動脈圧（カテーテル）波形と、新しい超低周波血流測定技術を使用して測定された耳内動圧波形を示すウィガース図。^{[3]から改変。}

• 圧力容積図
