エクスプレスカード

ExpressCard（当初はNEWCARDと呼ばれていた）^{[ 1 ]}は、周辺機器をコンピュータ（通常はノートパソコン）に接続するためのインターフェースです。ExpressCardの技術規格では、コンピュータに組み込まれたスロットと、そのスロットに挿入する拡張カードの設計が規定されています。カードには電子回路と、場合によっては外部機器用のコネクタが含まれています。ExpressCard規格は、PCカード（PCMCIAとも呼ばれる）規格に取って代わるものです。

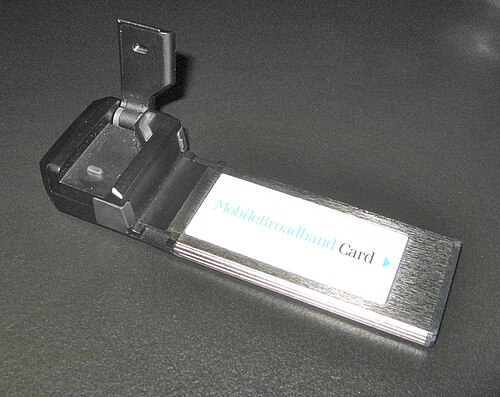

ExpressCard を使用すると、モバイル ブロードバンド モデム(コネクト カードと呼ばれることもあります)、IEEE 1394 (FireWire) コネクタ、USBコネクタ、イーサネットネットワーク ポート、Serial ATAストレージ デバイス、ソリッド ステート ドライブ、デスクトップサイズのPCI Expressグラフィック カードやその他の周辺機器用の外部エンクロージャ、ワイヤレス ネットワーク インターフェイス コントローラ(NIC)、TV チューナー カード、Common Access Card (CAC) リーダー、サウンド カードなど、さまざまなデバイスをコンピュータに接続できます。

ExpressCard 規格は、元々はパーソナルコンピュータメモリカード国際協会( PCMCIA )によって開発され、 USB 実装者フォーラム( USB-IF ) によって維持されています。ホストデバイスは、ExpressCard スロットを介してPCI Express、USB 2.0 (Hi-Speed を含む)、およびUSB 3.0 (SuperSpeed) ^{[ 2 ]} (ExpressCard 2.0 のみ) の接続をサポートします。カードは、これらのモードのいずれかを使用するように設計できます。カードはホットプラグ可能です。ExpressCard 規格はITU-T の定義によるオープンスタンダードであり、USB-IF の Web サイトから無料で入手できます。^{[ 3 ]}

USB-IFはExpressCardコンプライアンスプログラムを運営しており、企業はこのプログラムを通じて、準拠製品にExpressCardロゴを使用するライセンスを取得する権利を得ます。^{[ 4 ]}

ExpressCard 規格では、ExpressCard/34 (幅34 ミリメートル (1.3インチ) ) とExpressCard/54 (幅54 mm (2.1インチ)、L 字型) の 2 つのフォーム ファクタが規定されています。コネクタはどちらも同じ (幅 34 mm) です。標準カードは長さ75 mm (3.0インチ) (CardBus より10.6 mm (0.42インチ)短い)、厚さ5 mm (0.20インチ)ですが、アンテナやソケットなど、標準形状から外れる部分は厚くなる場合があります。標準長さ75 mm の ExpressCard はホルダーの表面 (ラップトップの表面など) から 5 mm 突き出ますが、長さ 70 mm のバリアントは表面と同じ高さになります。

旧型のPCカードは16ビット、後期のCardBusは32ビットでした。ExpressCardがPCカードよりも優れている点は、帯域幅が広いことです。これは、ExpressCardがPCI Express x1レーンとUSB 2.0を介してシステムバスに直接接続されているのに対し、CardBusカードはPCIとのみ接続されるためです。ExpressCardは、各スロット専用の PCI Express経由で最大2.5 Gbit/s、 USB 2.0経由で最大480 Mbit/sのスループットを実現しますが、コンピュータに接続されたすべてのCardBusおよびPCIデバイスは通常、合計1.06 Gbit/sの帯域幅を共有します 。

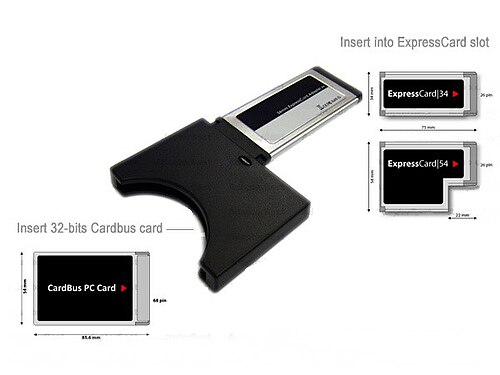

ExpressCard規格では1.5V または3.3Vの電圧が指定されていますが、CardBusスロットは3.3Vまたは5.0V を使用できます。ExpressCardのFAQでは、CardBusよりも低コスト、拡張性の向上、マザーボードのチップセット技術との統合性の向上が謳われています。PCMCIAデバイスはアダプタを介してExpressCardスロットに接続できます。

PCカードが登場した当時、ノートパソコンに周辺機器を接続する唯一の方法は、性能が限られたRS-232ポートやパラレルポート を使うことだったため、多くの周辺機器で広く採用されました。しかし近年では、ほぼすべてのノートパソコンに480Mbpsの高速USB 2.0ポートが搭載され、かつてPCカード接続を使用していたほとんどの周辺機器はUSB接続に対応しているか、あるいは内蔵されているため、ExpressCardの必要性はPCカードが登場した当時ほど高くなくなりました。実際、多くのノートパソコンにはExpressCardスロットがありません。

ExpressCardスロットは、2000年代半ばから2010年代初頭にかけて、ハイエンドノートパソコンに一般的に搭載されていた。

• ヒューレット・パッカードは2004年11月にExpressCard搭載システムの出荷を開始した。^{[ 5 ]}
• レノボは2005年5月にフラッグシップモデルのThinkPad T43にこのスロットを統合した。^{[ 6 ]}
• Dell Computerは、Precision（17 インチモデルのみに搭載、15 インチPrecisionにはExpressCardとPCMCIAカードスロットの両方を搭載）、Inspiron、Latitude（Latitude DシリーズにはPCMCIAカードスロットを搭載。D820/D830にはExpressCardとPCMCIAカードスロットの両方を搭載。Latitude Eシリーズ6000にはExpressCard|34スロットを搭載）、Studio、Vostro、XPS Laptop製品ラインにもこの機能を搭載しています。
• 富士通シーメンスは2005年半ばにExpressCardを搭載したシステムの出荷を開始しました^{[ 7 ] 。}
• Apple Inc.は、 2006年1月から2009年6月まで、すべてのMacBook ProノートブックコンピュータにExpressCard/34スロットを1つ搭載していました。 2009年6月8日のApple世界開発者会議で、同社は15インチと13インチのMacBook ProモデルではExpressCardスロットをSecure Digitalカードスロットに置き換え、17インチモデルではExpressCardスロットを維持すると発表しました。2012年6月にAppleは17インチモデルの販売を終了し、それ以降、ExpressCardスロットを搭載したMacBookは発売されていません。
• 2006年現在また、ASUSは多くの新モデルでPCカードスロットをExpressCardスロットに置き換えていた。
• ソニーも新しいノートパソコンのVGN-C、VGN-SZ、VGN-NS、VPC、FW製品ラインでExpressCardを搭載したシステムの出荷を開始しました^{[ 8 ] 。}
• Acer Aspireノートパソコンシリーズのほとんどの新型モデルには、ExpressCard/54スロットが1つ搭載されていた。
• 2007年現在パナソニックは、自社のタフブックブランドのノートパソコンの完全堅牢型および準堅牢型モデルすべてに、ExpressCard/54スロットを搭載しました。
• 2007年現在Gatewayのノートパソコン（ML3109以降）には、 ExpressCard/54インターフェースも搭載されていました。

下位互換性がないため、一部のノートパソコンメーカーは当初、CardBus（PCMCIA、PCカード）とExpressCardの両方のスロットを搭載したモデルを発売しました。これには、 Acer Aspire、Acer Extensa、Toshiba Satellite、Dell LatitudeおよびPrecision、MSI S42x、Lenovo ThinkPad Z60m 、R52、T60、R61、T61の一部のモデルが含まれます。

2005 年 3 月、パーソナル コンピュータ メモリ カード インターナショナル アソシエーション (PCMCIA) は、ドイツで開催された CeBIT 展示会で最初の ExpressCard 製品のいくつかを展示しました。^{[ 9 ]}多数の ExpressCard デバイスが展示されました。^{[ 10 ] [ 11 ] [ 12 ] [ 13 ] [ 14 ] [ 15 ] [ 16 ] [ 17 ] [ 18 ] [ 19 ] [ 20 ]}

2006年11月、ベルキンは、ExpressCard接続のPCIe部分を使用して1600x1200のビデオを可能にし、USB部分を使用してUSB、オーディオ、ネットワークポートを提供する、初のExpressCardドッキングステーションを発売すると発表した。 ^{[ 21 ] [ 22 ]}これは、ExpressCardがノートパソコン用のより高性能な非OEMドッキングステーションを可能にする可能性を示している。

2007年、ソニーはExpressCardを搭載したVaio TZモデルを発表しました。また、ソニーのVaio FZシリーズとVaio ZシリーズにもExpressCard/34スロットが内蔵されています。ソニーはXDCAM EX / SxSベースのカムコーダーのフラッシュメモリモジュールにもExpressCard/34フォームファクターを採用しており、これらのカメラとExpressCard搭載ノートパソコン間でのビデオデータのコピーが容易になっています。そのため、ソニーはデスクトップパソコン向けにUSB接続のSxSリーダーも提供しています。

東芝のSatellite PおよびX 200/205シリーズのノートパソコンおよびデスクトップ代替機には、2007年4月からExpressCard/34スロットが搭載されています。P200シリーズでは/34ではなく/54サイズです。^{[ 23 ]}

PCMCIAが2009年に解散して以来、2010年以降の新しいノートパソコンには、一部のビジネス向けモデル（例えば、一部のLenovoモデルはスマートカードリーダーをサポートするために使用）を除いて、ExpressCardスロットが搭載されていないのが一般的です。^{[ 24 ]} WWAN接続カードについては、mini-PCIeスロットまたはUSB接続のバリアントが、好ましい接続方法となっています。外部デスクトップグラフィックカードエンクロージャーやPCI Expressとインターフェースするその他の周辺機器については、Thunderboltが高速で複数のPCIe 2.0レーンを使用できることから、ExpressCardに取って代わりました。Thunderboltの最初の2つの改訂版は、 4つのPCIe 2.0レーンで最大20 Gbit/sの帯域幅を提供しましたが、ExpressCardは 1つのPCIe 2.0レーンで最大5 Gbit/sしか実現できませんでした。^{[ 25 ] [ 26 ]}

ExpressCard 2.0規格は、2009年3月4日にハノーバーのCeBITで発表されました。これは、単一のPCIe 1.0 2.5 GT/sレーン（オプションで5 GT/sのPCIe 2.0）と、生転送速度5  Gbit/s（実効転送速度最大400  MB/s）のUSB 3.0「SuperSpeed」リンクを提供します。^{[ 27 ] [ 28 ]}以前のExpressCardモジュールおよびスロットとの前方および後方互換性があります。USB 3.0 SuperSpeed互換性は、PCIeリンクとピンを共有することによって実現されます。挿入されたカードは、どのモードを使用するかを通知します。^{[ 29 ]}

この規格は広く普及せず、台湾の一部のメーカーは2011年には既に廃止していた。^{[ 30 ] [ 31 ]} 2010年にPCMCIAが解散した後、仕様、関連文書、ライセンスに関する責任はUSB Implementers Forumに移管された。仕様は2009年に最後に改訂され、2018年にWebサイトから削除された。^{[ 32 ]}
