スマートメディア

スマートメディア
メディアタイプ	メモリーカード
容量	最大128MB
開発者	東芝
寸法	45.0 × 37.0 × 0.76mm
重さ	1.8グラム

SmartMedia は、東芝が所有する廃止されたフラッシュメモリカード規格で、容量は 2 MB から 128 MB まであります。この形式は、2000 年代初頭にデジタルカメラやオーディオ制作で主に使用されました。SmartMedia メモリカードは現在は製造されていません。

歴史

SmartMedia フォーマットは、 MiniCard、CompactFlash、PC Cardフォーマットに対抗するために1995 年の夏に発表されました^{[要出典] 。}^[^要出典^]メモリカードは現在、デジタルカメラ、デジタルオーディオプレーヤー、PDAなどのデバイスに関連付けられていますが、SmartMedia はコンピューターのフロッピーディスクの後継として売り出されました。実際、このフォーマットは当初 Solid State Floppy Disk Card (SSFDC) と名付けられ、その物理的デザインは小型の 3.5 インチフロッピーディスクに似ています。^[1] SSFDC を業界標準として推進することを目的としたコンソーシアムである SSFDC フォーラムは、1996 年 4 月に 37 の初期メンバーで構成されて設立されました。^[2]

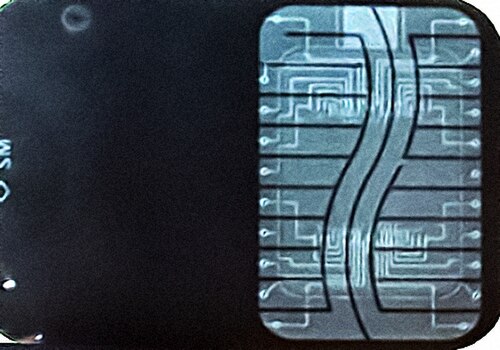

スマートメディアカードは、薄いプラスチックカードに埋め込まれた単一のNANDフラッシュチップで構成されていますが、^[3]大容量のカードには複数のリンクされたチップが含まれています。スマートメディアカードは、厚さがわずか0.76 mmで、初期のメモリカードの中で最も小さく薄いものの1つであり、他のカードと比較して有利なコスト比を維持できました。スマートメディアカードには組み込みのコントローラチップがなく、これによりコストが抑えられました。この機能は後に問題を引き起こしました。一部の古いデバイスでは、大容量のカードに対応するためにファームウェアの更新が必要になったためです。組み込みコントローラがないため、カードは自動ウェアレベリングを実行できませんでした。ウェアレベリングは、書き込み操作がデバイス全体に均等に分散されるようにすることで、個々のブロックの早期障害を防ぐプロセスです。

SmartMedia カードは、 FlashPathアダプタを使用して標準の 3.5 インチフロッピードライブで使用できます。これは、SmartMedia の最も特徴的な機能の 1 つです。この方法には、非常に基本的なファイル読み取り/書き込み機能 (Macintosh システムでは読み取り専用) のみを提供する特別なドライバが必要であり、フロッピーディスクの転送速度に制限されるという欠点がないわけではありませんでした。ただし、カードサイズが制限され (通常 8 ～ 16 MB)、USB インターフェイスが一般的でなく低速で、デジタルカメラが「高速」シリアルリンクで接続されていたため、このフォーマットの初期には、これはそれほど問題ではありませんでした。最も遅い (128 kbit/s) PC フロッピーコントローラを使用して Flashpath でほぼいっぱいの 16 MB カードを直接ハードディスクに読み取るのに 15 分かかりましたが、それでも、接続、同期、サムネイルプレビューの必要がなく、最も高速で信頼性の高い (115.2 kbit/s) シリアルリンクよりもシンプルでわずかに高速であり、高価なものだけがこれに勝っていました。互換性のある高速 ECP または EPP ポートに接続すると、パラレルポートベースの外部カードリーダーは 2 分以内 (≳1000 kbit/s、USB 1.0 に相当) で同じ作業を実行できます (フェイルセーフモードの基本 PPT を使用すると約 5 分)。

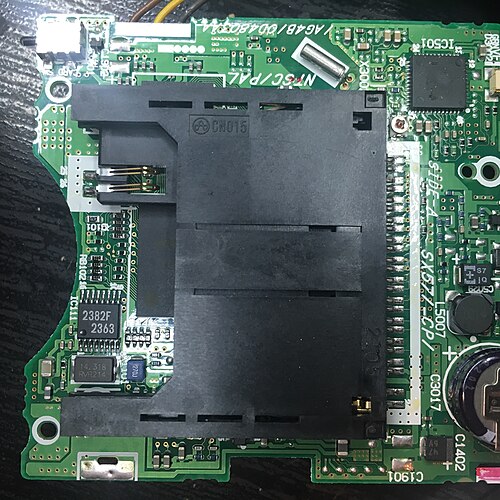

通常、スマートメディアカードは、 PCで簡単に取り外せる形で、ポータブルデバイスのストレージとして使用されていました。たとえば、デジタルカメラで撮影した写真は、スマートメディアカードに画像ファイルとして保存されます。ユーザーは、スマートメディアリーダーを使用して画像をコンピューターにコピーできます。リーダーは通常、USBまたはその他のシリアル接続で接続された小さなボックスでした。ラップトップとデスクトップの両方のコンピューターには、2000 年代半ばまで、スマートメディアスロットが組み込まれていることがありました (2005 年のToshiba Tecra A4 など)。専用のスマートメディアリーダーの入手性は低下しましたが、複数のカードタイプ (4-in-1、10-in-1 など) を読み取るリーダーは引き続き生産されましたが、これらのリーダーも時間の経過とともに数量が減少し、多くがスマートメディアを廃止し、microSDやMemory Stick Micro を採用しました。2024 年 8 月現在、レガシーカードリーダーのみが生産されています。

1998 年に日本限定で発売されたNintendo 64ゲーム「マリオのフォトピ」には、カートリッジに 2 つの SmartMedia スロットが統合されており、デバイスとカード間の転送を容易にし、保存した画像を印刷するための富士フイルムのデジタルイメージングサービスをサポートするものとして販売されました。

2000 年代初頭のデジタルオーディオ制作機器の中には、ヤマハQY100 ミュージックシーケンサー、ローランド MC-09「PhraseLab」シンセサイザー、コルグ Electribe ES-1 および ES-1 MKII、コルグ Triton LEワークステーション、ズームPS-04「Palmtop Studio」など、スマートメディアストレージに依存していたものがありました。

スマートメディアはデジタルカメラで人気があり、2001年頃にはデジタルカメラ市場のほぼ半分を占めるほどのピークを迎えた。特に富士フイルムとオリンパスによって支持されていたが^[要出典]、カメラの解像度が高くなるにつれて、このフォーマットに問題が生じ始めた。128 MBを超えるカードは入手できず、コンパクトデジタルカメラはスマートメディアカードでさえ大きすぎて使い物にならないサイズに達していた。最終的に東芝はより小型で大容量のセキュアデジタルカードに切り替え、オリンパスと富士フイルムがxDに切り替えた後、スマートメディアは主要なサポートを受けなくなった。^[要出典]PDA、MP3プレーヤー、ポケベルでは、特に北米とヨーロッパでは他のフォーマットほどサポートされていなかったが、それでもかなりの使用があった。^[要出典]

128 MBを超えるスマートメディアカードはリリースされなかったが、256 MBのカードが計画されているという噂はあった。^[4]メモリサイズの技術仕様はリリースされ、256 MBのカードはいくつかの場所で宣伝されたこともあった。^{[どこで? ]}古いデバイスの中には、ファームウェアを更新しないと16 MB、場合によっては32 MBを超えるカードをサポートできないものもある。

スマートメディアカードには、5 V と、より新しい 3.3 V (3 V と表示されることもある) の 2 つの形式があり、主な供給電圧にちなんで名付けられています。パッケージは、切り込みの角が逆になっていることを除いて、ほぼ同じです。多くの古いスマートメディアデバイスは 5 V スマートメディアカードのみをサポートし、多くの新しいデバイスは 3.3 V カードのみをサポートしています。5 V 専用デバイスで 3.3 V カードが破損するのを防ぐために、カードリーダーには、サポートされていない種類のカードが挿入できないようにする機械的な対策 (切り込みの種類の検出など) が必要です。一部の低価格の 5 V 専用カードリーダーはこのように動作せず、そのような 5 V 専用リーダーに 3.3 V カードを挿入すると、カードが永久に損傷します。デュアル電圧カードリーダーを強くお勧めします。

xD カードが SmartMedia ポートを使用できるようにする特大の xD-SmartMedia アダプタがありますが、これは SmartMedia スロット内に完全には収まりません。このようなアダプタで使用する場合、xD カードの容量には制限があり (128 MB または 256 MB の場合もあります)、デバイスは SmartMedia リーダーの制限にも従います。

SmartMedia メモリカードは、2006 年頃から製造されなくなりました。SmartMedia 用に設計された新しいデバイスは、かなり長い間ありません。Smartmedia カードは、ほとんどが中古品で、eBay で今でも^{[いつ? ]}頻繁に販売されていますが、新しいカードが時々登場します。

コピー防止

多くのスマートメディアカードには、あまり知られていない「ID」と呼ばれるコピー保護機能が含まれています。そのため、多くのカードの容量の横に「ID」とマークされています。これにより、コピー保護システムで使用するための一意の識別番号が各カードに与えられます。この原始的なDRMシステムを実装した数少ない企業の 1 つが韓国のGame Park社で、同社はGP32ハンドヘルドゲームシステム用の商用ゲームを保護するためにこのシステムを使用しました。Samsungの 1999 Yepp Hip-Hop MP3 プレーヤーも、Secure Digital Music Initiative DRM を実装するためにこの機能を使用しました。

書き込み保護

スマートメディアカードの片面にある小さな円を金属製のステッカーで覆うと、そのステッカーを剥がさない限りカードは読み取り専用になる。^[5]

フォーマットエラーとデータ損失

一部のスマートメディアカードは、一部の (不特定の) カード読み取りデバイスで読み取りまたは書き込みを行うと破損して使用できなくなることがあると報告されています。影響を受けるスマートメディアカードは使用できなくなり、カメラまたはデバイスはカードをフォーマットしたり、カードの読み取りまたは書き込みを行うことができません。データの損失やデバイスに表示される容量の変化も、低レベルフォーマットの破損または CIS (カード情報システム) の破損の兆候です。

仕様

質量: 2 g (0.071 オンス)
サイズ: 45.0 mm × 37.0 mm × 0.76 mm (1.772 インチ × 1.457 インチ × 0.030 インチ)
容量: 2、4、8、16、32、64、128 MB
16Mビット、32Mビット、64Mビットの東芝TC58互換NAND型フラッシュメモリチップを使用
22ピンのフラット電極端子（32Mおよび64M互換）
8ビットI/O インターフェース（場合によっては16ビット）
データ転送速度: 2 MB/秒
1 000 000回の書き込みサイクル
電源なしで10年間の保管期間
メタリック書き込み禁止ステッカー
アダプタ付きPCMCIAと互換性あり
アダプタを使用してCompactFlash Type IIと互換性あり
FlashPathアダプタを使用した3.5 インチフロッピードライブと互換性があります

大衆文化では

映画「コロンビアーナ」 （2011 年）では、1990 年代半ばを舞台にした冒頭シーンで、スマートメディアカードとFlashPathアダプタがプロット装置として使用されています。9 歳の孤児の被害者がカードを隠すために飲み込み、その後吐き出します。
