ケーブルカード

CableCARDは、米国の消費者がケーブルテレビ会社が提供していないセットトップ ボックスなどの機器上のデジタル ビデオ レコーダー、パーソナル コンピュータ、テレビでデジタル ケーブルテレビ チャンネルを視聴および録画できるようにする、特殊な用途のPC カード デバイスです。このカードは通常、地元のケーブル オペレータによって提供され、通常はわずかな月額料金がかかります。

より広い意味では、CableCARD は、米国のケーブルテレビ業界が開発した一連のテクノロジを指し、ケーブル会社以外のデバイスがケーブル ネットワーク上のコンテンツにアクセスできるようにします。テクノロジの中には、物理​​的なカードだけでなく、カードを使用するデバイス (「ホスト」) も指すものがあります。一部の CableCARD テクノロジは、物理的な CableCARD を持たないデバイスでも使用できます。

CableCARD は、1996 年の電気通信法で定められた、セットトップ ボックスの強力な競争小売市場を提供することで消費者がケーブル事業者の専用機器を使用しなくても済むようにするという、米国連邦政府の目標の成果です。これにより、消費者に選択肢が広がり、コストが削減されると考えられていました。

2020年のFCCの決定により、ケーブル会社によるCableCARDの提供要件は削除されましたが、ケーブル会社は依然として「分離可能なセキュリティ」を介して消費者にアクセスオプションを提供する必要があります。^[1]

ケーブルカードの創設につながった1996 年電気通信法の部分はセクション 629 として知られており、連邦通信委員会(FCC) に次のことを指示しています。

...マルチチャンネルビデオプログラミングおよびマルチチャンネルビデオプログラミングシステムで提供されるその他のサービス、およびマルチチャンネルビデオプログラミングおよびマルチチャンネルビデオプログラミングシステムで提供されるその他のサービスにアクセスするために消費者が使用するコンバータボックス、双方向通信機器、その他の機器が、マルチチャンネルビデオプログラミングディストリビューターと提携していないメーカー、小売業者、その他のベンダーから消費者に商業的に利用可能であることを保証する。^[2]

マルチチャンネルビデオプログラミングとは、ケーブルテレビや衛星テレビを指します。この条文の原動力は、電話会社が消費者に電話会社のネットワークに接続するためのサードパーティの電話機の購入を許可することを義務付ける連邦政府の画期的なカーターフォン判決の結果として生じた消費者の選択肢を促進することでした。ケーブル会社と提携していない家電製品メーカー間の競争により、消費者はより幅広い選択肢から利益を得るだろうと考えられました。^[3]

FCC は、1996 年の法律の指示を実行するために業界と協力する責任を負いました。1998 年 6 月 11 日、関係者からの提案と勧告を確保した後、FCC はケーブル会社に対し、2000 年 7 月 1 日までに分離可能なセキュリティ アクセス デバイスを提供するよう命じました。このデバイスは、サードパーティのデバイスがデジタル ケーブル ネットワークにアクセスするために使用できます。^[4]分離可能なセキュリティ デバイスは、FCC の規制では「展開ポイント」(POD) モジュールと呼ばれていました。ケーブル業界からの延期要請が何度もあった後、最初の CableCARD デバイスは 2004 年 8 月にサードパーティ メーカーから入手可能になりました。

大きな懸念は、ケーブル事業者が機器の競合相手に効率的なセキュリティ アクセス メカニズムを提供する意欲がなかったことです。これに対処するため、FCC は 2005 年 1 月 1 日までに、ケーブル事業者はサードパーティが利用できる同じ分離可能なアクセス デバイスを使用する必要があり、統合セキュリティ アクセス メカニズムを備えた機器を提供することを禁止するよう指示しました。この規則は通常「統合禁止」と呼ばれ、ケーブル事業者は裁判所や FCC への請願で異議を申し立てましたが、失敗に終わりました。期限は 2007 年 7 月 1 日に発効するまで 2 回延期されました。^[5]統合セキュリティの禁止は 2015 年 12 月に終了しました。^[6]

CableCARD は、 SCTE 28、SCTE 41、CEA -679 などの標準で定義されている Point of Deployment (POD) モジュールを表すCableLabsの商標です。物理的な CableCARD は、ホスト (通常はデジタル テレビセットまたはセットトップ ボックス) のスロットに挿入され、顧客を識別して認証し、専用のセットトップ ボックスを必要とせずに暗号化されたデジタル ケーブル信号の独自のデコードを提供します。ケーブル チューナー、QAM復調器、およびMPEGデコーダは、ホスト機器の一部です。カードは、条件付きアクセスおよび復号化機能を実行し、MPEG-2 トランスポート ストリームをホストに提供します。また、カードは、ケーブル会社のヘッドエンドサーバーによって帯域外シグナリング チャネル経由で送信されたメッセージを受信し、それをホストに転送します。

CableCARD は、スイッチ ビデオシステムの一部でない限り、標準解像度と高解像度の両方のチャンネルにアクセスするために使用できます。(これは片方向デバイスのみに適用されます。双方向デバイスは、スイッチ ビデオを受信して​​表示できます。片方向デバイスがスイッチ ビデオを受信して​​表示する機能は、チューニング リゾルバ インターフェイス仕様の追加によって変更されました。チューニング アダプタとチューニング アダプタ インターフェイスは、スイッチ ビデオに必要なヘッドエンドへの通信を提供するために追加されました。) ユーザーが QAM チューナー(一部のテレビやDVRの機能) を持っている場合、スクランブルされていないデジタル ケーブル チャンネルを視聴するのに CableCARD は必要ありません。CableCARD のサポートは、CableCARD 用の特別なスロットと内蔵ケーブル チューナーを備えた高級テレビで最も一般的です。このカードは、ケーブル顧客が加入しているチャンネルとサービスのロックを解除する固有の「キー」のように機能し、テレビのリモコンでケーブル チャンネルも制御できます。CableCARD をサポートするテレビには、メーカーによって「デジタル ケーブル対応」(DCR) というラベルが付けられているはずです。

ビデオオンデマンドなどのインタラクティブ機能は、CableCARDホストデバイスがOpenCableホストデバイスであることに依存しており、物理的なカードとは何の関係もありません。そのため、ビデオオンデマンドの要件として「CableCARD 2.0」というフレーズがよく使用されるのは誤解を招く恐れがあります。なぜなら、双方向サービスは当初から実際のカードで提供されていたからです。^[7]

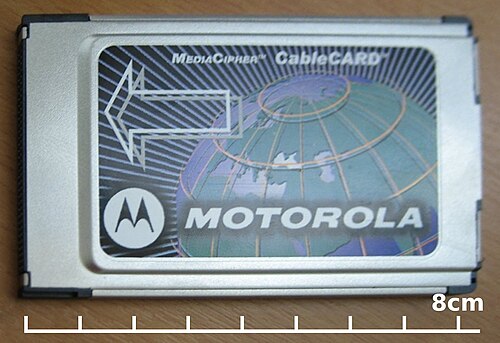

ホスト デバイスに挿入される物理的な CableCARD は、ビデオの復号化を処理し、許可された加入者のみがビデオを視聴できるようにするPC カードタイプ IIです。これは、「条件付きアクセス モジュール」機能とも呼ばれます。

物理的な CableCARD には 2 種類あります。

• 「シングル ストリーム」CableCARD (S-CARD) は、一度に 1 つのチャネルをデコードできます。S-CARD 仕様は、当初、ホスト POD インターフェイス (SCTE 28) および POD コピー保護システム (SCTE 41) 標準 (CableCARD 1.0 と呼ばれることが多い) の仕様セットで指定されました。
• 「マルチストリーム」CableCARD (M-Card) は、最大 6 つのチャネルを同時にデコードできます。マルチストリーム カードは、2003 年に別のドキュメントで指定されました。

CableCARD 1.0とマルチストリーム規格を統合し強化したCableCARD 2.0の導入以前には、実際のMカードはリリースされていませんでした。 ^[7] Mカードは、現在のCableCARDデバイスと下位互換性があります。複数のストリームに対応していない古いCableCARDデバイスでは、カードは単一のストリームカードのように見えます。CE企業は、複数のチューナーを使用するデバイスに対抗するために、CableCARD 1.0ホストデバイス用のMカードを求めてきました。これは、MoxiやTiVoのCableCARD DVR、ピクチャーインピクチャー付きのテレビ、CableCARDを搭載したパソコンなど、ユーザーが別の番組を視聴中に1つの番組を録画する必要がある製品にとって重要です。Mカードなしでこれを実現するには、これらの製品で複数のSカードを使用する必要があります。

既存の統合ケーブル セットトップ ボックスは、次の 4 つの基本機能を実行します。

• デジタルおよびアナログケーブルチャンネルの受信と選択を有効にする
• 顧客を一意に識別し、顧客がサブスクライブしている機能を承認する
• スクランブルされたデジタルチャンネルや映画チャンネルなどのプレミアム番組をデコードします
• 電子番組ガイド、ペイパービュー、ビデオオンデマンド、またはスイッチドビデオストリーム用の双方向のインタラクティブ通信を提供します。

DCR (デジタル ケーブル対応) のラベルが付いた新しいデジタル テレビやその他のデバイスには、次のものが含まれます。

• デジタルケーブルチャンネルの受信を内蔵サポート（内部QAMチューナー経由）
• 暗号化されたデジタルチャンネルの復号化を可能にする最新バージョンのCableCARD用スロット

CableCARD 2.0 仕様には、#1-4 の双方向インタラクティブ通信のサポートが含まれていますが、CableCARD 2.0 ホストと互換性のあるサーバーがいつ利用可能になるかは不明です。CableCARD 2.0 をサポートする将来のデバイスには、 iDCR ( Interactive digital cable ready ) というラベルが付けられる予定です。その他の要件の中でも、CableCARD 2.0 ホストは、ケーブル会社からダウンロードしたプログラムを実行するために、 Tru2wayとも呼ばれるOpenCable Application Platform (OCAP)を提供する必要があります。

限定アクセス システムはソフトウェアであるため、デジタル著作権管理の形式でビデオとともに送信できます。CableCARD ホスト ライセンス契約と DCAS 契約は、CE 企業がホスト デバイスからビデオを配信するために使用できるテクノロジを制限しています。CE 企業は、CableCARD ネットワーク セキュリティの問題の概念がコンテンツ保護の問題にも拡大されることに反対しています。彼らは、自社の標準を使用してコンテンツ所有者と直接交渉することを好み、ケーブル企業のプロトコルと形式をトランスポートとしてのみ見なしています。CE 企業は、保護された独自のプロトコルと形式を使用して、ホーム ネットワーク内でビデオを通信したいと考えています。

OpenCable Application Platform (OCAP) は、 CableCARD 2.0 デバイスでも、将来ダウンロード可能なセキュリティ スキームでも、あらゆるセキュリティ アクセス スキームで使用することを目的としたJavaベースのプラットフォームです。OCAP が CableCARD に関連付けられたのは、CableLabs が想定したように、ケーブル会社のサーバーとの通信の管理に必要な追加処理が、ケーブル会社が提供する機器 (CableCARD) ではなく、CableCARD「ホスト」と呼ばれる消費者向け電子機器で実行されるためです。CE 企業は、ケーブル ネットワークでの双方向通信の管理という単純なタスクには OCAP は不要であると反対しました。CEA の見解は、Java は CE デバイスには効率的ではなく、ケーブル会社は、必要のないソフトウェア プラットフォームのコストを CE メーカーに転嫁しており、そのソフトウェア プラットフォームは既存のハードウェア アーキテクチャでは実行できないというものです。

2006 年 11 月、家電業界は、 CableCARD 2.0 仕様をアップグレードして、VOD、PPV、および Switched Video に必要な通信をサポートする修正 MCard の規定を含めることを提案しました。このカードは、古いカードと下位互換性があり、2008 年 1 月までにケーブル会社のサーバーでサポートされることが義務付けられます。これらの修正 MCard では、定義上単方向である現在の OCUR を使用した双方向通信は許可されません。このいわゆる「OCAP レス」提案は、この記事の問題のセクションで詳しく説明されているさまざまな理由により、 NCTAによって拒否されました。技術的な利点は、ホストのコンピューティング能力について想定されるものが大幅に少なくなるため、製造コストを大幅に削減できることです。欠点は、MCard が若干高価になることですが、ホストは想定されている電子商取引および銀行業務アプリケーションを必ずしもサポートできるとは限りません。 CE 企業は、このようなカードはケーブル会社が自社のネットワーク上で双方向通信を許可するという 1996 年の法律の要件を満たしており、OCAP はそのような双方向通信に必要な技術目標をはるかに超える目標を満たしていると主張しています。

米国のケーブル プロバイダーは、FCC によって CableCARD 2.0 標準をサポートすることが義務付けられています。この仕様は、ケーブル会社のコンソーシアムが運営する研究グループであるCableLabsによって開発されました。CableCARD を使用するデバイスは「ホスト」と呼ばれ、CableLabs によって仕様に準拠していることが認定される必要があります。認定プロセスは時間がかかる場合があり、3 か月ごとに定期的に一括して実行されます。

OpenCableホストがCableCARDの片方向シングルストリーム仕様に準拠しているかどうかを検証する最初のテストツールであるHPNXは、2003年にSCMとDigital Keystoneによってリリースされました。 ^[8]その後、双方向およびMカード仕様をサポートするHPNX Proバージョンが、2006年にDigital Keystoneによってリリースされました。 ^[9] CableLabsが発行した「M-UDCPデバイス受け入れテストプラン」では、HPNX Proテストツールを使用してOpenCableホストデバイスを検証する方法が定義されています。^[10]

CableCARD デバイスの OpenCable 仕様への準拠を検証する最初のテスト ツールは、Margi Systems が作成したホスト エミュレーター ツールであり、2003 年に CableLabs が Scientific Atlanta (Cisco) および Motorola POD デバイスを検証するために初めて使用されました (POD は後に CableCard に名前が変更されました)。

米国のケーブル会社は、この仕様に準拠したケーブルカードを提供することが義務付けられており、自社のネットワークと認定されたケーブルカードデバイスとの間の非互換性を修正する必要があります。^[11]

現在の CableCARD 規格は、全米ケーブル通信協会(NCTA) が代表するケーブル会社と、消費者向け電子機器協会(CEA) が代表する家電製品会社という 2 つの主要グループ間の対立から生まれました。合意できた CableCARD 仕様の部分は、一方向サービスの動作方法を記述するものであるため、FCC によって要求されたのは UDCP (一方向デジタルケーブル製品) と呼ばれる部分だけでした。これが唯一要求されたものであったため、初期のデバイスのほとんどは一方向対応でしたが、実際に生産された CableCARD はすべて双方向対応でした。オプションのマルチストリーム サポートを含む CableCARD 規格の多くの機能強化は、CableCARD 2.0 として知られるようになりました。

光ケーブルサービス（例：Verizon Fios）はケーブルサービスに分類され、FCC規則によりCableCARD規格もサポートする必要があります。カナダでは、ケーブルプロバイダーのCogeco ^[12]とShaw ^[13]がCableCARD対応のDVRを提供しています。ヨーロッパのビデオプロバイダーは、独立した標準化団体によって管理されているより包括的なオープン規格である DVB規格に準拠する必要があります。

CableCARD はテレビ以外の機能もサポートし、ホストが変調および復調機能を提供し、カードがデコードおよびIPルーティング機能を提供することで、ケーブル モデムコントローラとして機能することができます。ただし、この機能はほとんど使用されておらず、ケーブル プロバイダーに依存します。

米国全土での CableCARD の展開に対してケーブル事業者は大きな抵抗を示し、自社のセットトップ ボックスのサポートを好んだ。^[要出典]導入はゆっくりと進み、2006 年 2 月までに 141,000 台に達した。2007 年 7 月の FCC によるセットトップ ボックスへの統合セキュリティの禁止により、抵抗はいくらか和らぎ、すべての新しいセットトップ ボックスは CableCARD を復号化メカニズムとして使用することが義務付けられた。2009 年 6 月までに、米国の上位 10 社の「現職」ケーブル事業者は、事業者提供のセットトップに CableCARD を 1,400 万台以上導入し、小売機器で使用するための CableCARD モジュールを 437,800 台導入した。^[14]全米ケーブルテレビ協会は2016年4月に、ケーブルテレビ事業者大手9社が小売機器用に導入したケーブルカードはわずか621,400枚であったと報告した。これに対し、事業者が供給したケーブルカード搭載のセットトップボックスは5,500万枚であった。^[15] これは、ケーブルカードがセットトップボックスの競争力のある小売市場の目標を達成できなかったことを示している。^[16]

米国以外では、CableCARDは韓国でのみ、NagravisionおよびVideoGuardの 限定受信（CA）システムと組み合わせて採用されました。^{[17]米国でのCableCARDの採用は、主に}シスコの PowerKEY （元々はScientific Atlantaによって開発）およびモトローラ（現在はArris）のMediaCipher CAシステム と組み合わせて採用されました。

2010年に連邦通信委員会（FCC）は、 AllVidと呼ばれる後継システムに関する調査通知を発行しました。^{[18] [19] CableCARDとは異なり、AllVidは}電子番組ガイド、ペイパービュー、ビデオオンデマンドなどの双方向サービスを可能にすることを目的としていました。

ケーブル業界では、物理的な CableCARD を完全に廃止すべきだと主張する人がまだ多くいます。^[要出典]これらのケーブル会社は、物理的なカードの使用をやめることを好み、物理的な CableCARD の代わりにダウンロード可能な条件付きアクセス システム(DCAS) と呼ばれるダウンロード可能なセキュリティ コンポーネントの使用を提案しています。この提案では、カスタム セキュリティ チップをすべての準拠ホストにはんだ付けする必要があります。セキュリティ スキームが侵害された場合、新しいセキュリティ プログラムをホスト デバイスにダウンロードできます。FCC はまだこれを承認していません。

家電メーカーは、ケーブル会社のネットワークへのより自由なアクセスを求める提案を主張しており、CableLabs の役割は、ネットワークの安定性とセキュリティを維持するというケーブル会社の利益のみに対応することに縮小されています。^{[引用が必要]}

2020年9月、FCCはケーブル業界におけるCableCARDの導入と使用が「期待外れ」であったこと、競争によりインターネット経由のストリーミングメディアを介した消費者の柔軟性のための他の選択肢が提供されたことを指摘し、ケーブル事業者によるCableCARDのサポートと報告要件を廃止しました。^[1]

コムキャストは2024年10月24日に新規および交換用のケーブルカードの提供を停止した。^[20]
