ドラム（容器）

ドラム（バレルとも呼ばれる）は、ばら積み貨物の輸送に使用される円筒形の輸送容器である。ドラムは鋼鉄、高密度板紙（一般にファイバードラムと呼ばれる）、またはプラスチックで作られ、一般に液体や粉末の輸送と保管に使用される。ドラムは積み重ね可能であり、倉庫や物流での効率的な使用を考慮して寸法が設計されている。このタイプの梱包は、危険物の輸送に認定されることが多い。適切な輸送には、ドラムが適用されるすべての規制に準拠する必要がある。^[1]

スチール ドラムは、どこにでもある工業用輸送コンテナです。冷間圧延鋼板をチューブ状に成形し、側面の継ぎ目に沿って溶接して製造されます。ステンレス鋼、ニッケル、特殊合金が使用されることもあります。底部ヘッドは製造元によって恒久的に取り付けられます。上部ヘッドには、主に 2 つのオプションがあります。

• オープンヘッドドラム、取り外し可能なヘッドドラム: 充填後にトップヘッドを閉め、ボルトで固定します。液体、粒状固体、廃棄物は、通常、これらのドラムで輸送されます。
• タイト ヘッド ドラム、クローズド ヘッド ドラム、取り外し不可能なヘッド ドラム: トップ ヘッドは製造元によって永久的に取り付けられています。通常は 1 つまたは 2 つのねじアクセス フィッティングが付いており、充填後にねじ栓で閉じられます。これらのドラムは液体に適しています。

ニューヨークのネリー・ブライのアイアン・クラッド・マニュファクチャリング・カンパニーの従業員ヘンリー・ウェールハーンは、1905年12月に2件の特許を取得し、これが現代の55ガロン鋼ドラム缶につながった^{[2] [3]}。200リットルドラム缶の使用は、トラック、冷間圧延鋼、打ち抜きまたはパターン鍛造機械、溶接が広く利用可能であった最初の戦争である第二次世界大戦で広まった。これらは最初に枢軸国（ドイツとイタリア）によって使用されたが、連合国によってすぐに採用された。^{[4]ドラム缶は、}南太平洋戦域における最初の米国の攻勢であったガダルカナル島の戦いでの 勝利に貢献した。米国海軍は、航空機用の航空ガソリンを陸上に降ろすのに十分な時間、制海権を維持できなかったため、ドラム缶は駆逐艦などの高速船で島に運ばれ、船腹から押し出された（または、時間が許せば貨物ネットで降ろされた）ことが多かった。ガソリンの密度は水よりはるかに低いため、ドラム缶は浮いた。小型船に乗った海軍シービーがドラム缶を囲い込んだ。

•
  ドラム缶に油を注ぐ、1914年
•
  ドラム缶に油を注ぐ、1919年
•
  第二次世界大戦中、石油のドラム缶が鉄道車両からトラックに移されている
•
  トラックに積まれた航空燃料のドラム缶、第二次世界大戦
•
  捕獲したイタリアの200リットルドラム缶と充填装置を使用するオーストラリア軍、リビア、トブルク、1941年
•
  ドラムに潤滑油を充填する様子（1950 年頃）
•
  ドラムの谷;有毒廃棄物の不法投棄により、米国ケンタッキー州EPAスーパーファンドサイトが設立された、1980 年

幅広い構造とサイズが用意されています。^[5]危険物（有害物質） の輸送を目的とする場合、厳格な規制要件が適用されます。国連の調整の下、各国および地域当局はドラムの構造と厳しいテストの実証された性能を要求しています。^{[6] [7]} 工業用スチールドラム協会もテストを実施するためのガイダンスを提供しています。^[8]ドラムには、特定の種類の製品の輸送の認証を識別するためのエンボス加工されたシンボルが付いています。

多くのドラム缶は、高さが 880 ミリメートル (35 インチ) 弱、直径が 610 ミリメートル (24 インチ) 弱で、一般的な公称容量は 208リットル(55 米ガロン) ですが、原油のバレル容量は 42米ガロン(159 リットル) です。米国では、25 米ガロン (95 リットル) のドラム缶も一般的に使用されており、高さは同じです。これにより、混合パレットを簡単に積み重ねることができます。バレルは、プラスチック、ラミネート加工された板紙、またはスチールで作ることができます。

ドラムには上部と（通常は）下部にチャイムまたはリムがあり、チャインと呼ばれることもあります。ほとんどのスチールドラムには、補強のために厚手の金属またはプラスチックでできた転がりフープまたはリングが付いています。 ^{[9] [10]}これにより十分に強化されているため、液体などの重い材料を詰めた状態で簡単に横向きにして転がすことができます。短距離から中距離であれば、ドラムを斜めに持ち、バランスを取りながら、両手で握った上部のグリップで回転させながら、下部のリムで傾けて転がすことができます。このグリップによってトルク（回転力または転がり力）も供給されます。

オープントップのサブタイプは、機械的なリングクランプ（内側に凹んでいる）によって密閉されており、通常の3/4インチレンチまたはラチェットレンチで締めると、内側と下向きの力が加わり、多くの非揮発性液体を保持してガスケットに対して気密シールを作成するのに十分な圧力がかかります。上部には上記のように栓穴があり、これらの蓋付きハイブリッドドラムは、多くの非揮発性液体と工業用粉末の輸送に使用できます。多くのドラムは、射出成形、押し出し用のプラスチックビーズ、洗剤（肥料、粉末アルミニウムなど）などの精製された工業用グレードの粉末など、液体だけでなく粉末製品の輸送と保管に使用されます。国境を越えて危険物を輸送する場合、UN認証が必要になる場合があります。一般に、ドラムの使用はバルク製品の卸売り配布に限定されており、その後、工場でさらに加工または小分けされます。

これらの金属製ドラムには、フランジ付きの開口部が 2 つあり、その直径はNPSで 51 ミリメートル (2 インチ) と 19 ミリメートル (0.75 インチ) であることが多い。ドラムが満たされると、空気圧式または手動の栓締め器 (プラグレンチ) を使用して、プラグ (栓) がフランジにねじ込まれる。ドラムの内容物を輸送中の盗難や偽造から保護するために、金属製や金属プラスチックラミネートなどの他の種類のキャップシールが使用される。これらのキャップシールはフランジの上部にあり、ドラムキャップシール圧着工具 (ドラムキャップシーラーとも呼ばれる) を使用して圧着される。キャップシールが圧着されると、プラグはこれらのキャップシールを破ることによってのみねじを外すことができる。空気圧式および手動式のキャップシール圧着工具が使用可能である。空気圧式の工具は、大量生産の生産ラインで使用されている。

200 リットル ドラム (米国では 55 ガロン ドラム、英国およびその他の国では 44 ガロン ドラムとして知られています) は、公称容量が 200 リットル (55 米ガロンまたは 44 英ガロン) の円筒形の容器です。正確な容量は、メーカー、目的、またはその他の要因によって異なります。標準ドラムの内部寸法は、直径 572 ミリメートル (22.5 インチ)、高さ 851 ミリメートル (33.5 インチ) です。これらの寸法では、容積は約 218.7 リットル (57.8 米ガロン、48.1 英ガロン) になりますが、通常は約 200 リットルまで充填されます。

200 リットルのドラム缶の外寸は、通常、上部または下部の縁の直径が 584 ミリメートル (23 インチ)、チャイン (ドラム缶の周囲の隆起部分) の直径が 597 ミリメートル (23.5 インチ)、高さが 876 ミリメートル (34.5 インチ) です。正確な寸法は ANSI MH2 で指定されています。

ドラム缶は通常、剛性を高め、転がりやすくするためにリブ付きの外壁を持つ鋼鉄で作られています。蓋は溶接するか、ヘッドガスケットとボルトリングで固定することができます。これらは、油、燃料、化学薬品、乾物などの輸送によく使用されます。

ドラムは、フォークリフトや輸送での取り扱いを容易にするため、パレットに載せて輸送されることが多い。ドラムのサイズ、形状、重量配分は、2輪のハンドトラックを使用して、荷積み場や工場の床で簡単に移動できるようになっている。ドラムは横向きにして転がすこともできる。また、傾けてからベースに沿って転がすか、その目的のために特別に設計された ドラム ハンドラーを使用して、固い表面で短い距離を手で移動させることもできる。

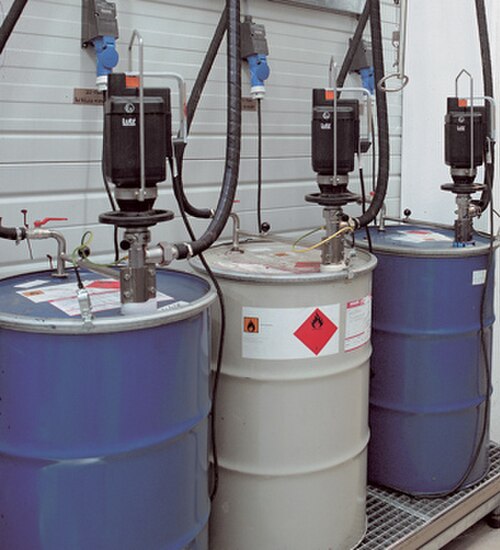

化学薬品や石油製品の輸送に使用される密閉式鋼製バレルおよびドラムには、標準の栓穴配置があり、上面の反対側に 51 ミリメートル (2 インチ) (DN50) NPT の栓穴1 つと19 ミリメートル ( 3 ⁄ 4 インチ) (DN20) NPT の栓穴 1 つがあります。ドラムは耐久性のあるプラスチックまたは板紙で作ることもでき、この配置は多くのプラスチック ドラムに反映されています。ドラムには、ドラム ポンプや栓ミキサーなどのさまざまなコンポーネントを取り付けることができます。

過去には、有害廃棄物は、このサイズのドラム缶に入れられ、野外に保管されたり、埋められたりすることが多かった。時間が経つと、ドラム缶は腐食して漏れるようになった。その結果、これらのドラム缶は、用途が広く、商業のいたるところで使用されているにもかかわらず、汚染問題の象徴となっている。テストでは、漏れた55ガロンのドラム缶は、その内容物を1,200平方フィートの平面に拡散させる可能性があることがわかった。^[11]ドラム缶は、多くの場合、洗浄または再調整されてから、さまざまな液体や材料の保管または輸送に使用されている。

原油は55米ガロンのドラムで出荷されることもあるが、樽での原油の計量標準は1870年代のウイスキー容器に基づいており、その容量は42米ガロン（35英ガロン、159リットル）であった。 ^[12] 42米ガロンまたはワインガロンの量は、ワインティアーズ（第3パイプ）に相当する。ワイン樽、つまり1 ⁄ 8トンは、31.5米ガロン（26.2英ガロン、119.2リットル）である。

適用される規格は次のとおりです。

• ISO 15750-1:2002. 包装 - スチールドラム - パート 1: 最小総容量が 208 L、210 L、および 216.5 L の取り外し可能なヘッド (オープン ヘッド) ドラム
• ISO 15750-2:2002. 包装 - スチールドラム - パート2: 総容量が212 L、216.5 L、および230 L以上の非取り外し式ヘッド（タイトヘッド）ドラム
• ISO 15750-3:2022. 包装 - スチールドラム - パート3：挿入フランジ型閉鎖システム

スチールドラム缶は、一般的に再使用のために再生されます。再生と再利用のライフサイクル研究は非常に良好です。^{[13] [14]} きれいなドラム缶は資格のある再生業者に送られます。危険な残留物は規制当局の懸念事項となる可能性があります。^{[15] [16]} 再生は通常、検査、ラベルの取り外し、洗浄（機械的、加熱、または苛性クリーナー）、へこみやチャイムの矯正、ガスケットの交換、塗装、テスト、マーキング、ラベル付けで構成されます。スチールドラム缶は、リサイクルまたは埋め立てられる前に、使用 - 再生 - 再利用のサイクルを何度も繰り返すことがよくあります。

ファイバードラム（ファイバードラムとも呼ばれる）は、板紙、ラミネート板紙、プラスチック、ホイル、その他の保護層でできた輸送用容器です。^[17]ドラムヘッドは、ファイバーボード、金属、合板、プラスチック、その他の適切な材料で作ることができます。ドラムは通常、円形の断面をしていますが、角型ドラムも用意されており、輸送中や保管中に密に梱包することができます。

ファイバードラムには様々な構造とサイズがあり、様々な粒状物質、コイル状の電線やケーブル、長い蛍光灯、（認定されている場合）危険物の輸送に使用されます。^[18] 内容物との適合性が重要であり、ドラムライナーが一般的に使用されます。

スチール製、ファイバー製、プラスチック製のカバーには、スチール製のレバーロックリングクロージャーが付いています。 ^[19]

プラスチックドラムは、通常、ブロー成形された高密度ポリエチレンで作られています。^{[20] [21]}さまざまなサイズと構造があり、特定の目的や市場向けに設計されています。プラスチックドラムは、液体、粒状固体、内部パッケージに使用されます。設計、テスト、ラベル付けが済めば、プラスチックドラムは危険物や有害物質にも使用できます。プラスチックドラム、内部コーティング、またはドラムライナーは、意図された内容物と互換性がある必要があります。食品や医薬品は特に敏感です。一部の液体化学物質はプラスチックを浸透したり、脆化を引き起こしたりする可能性があります。^[22]

プラスチックドラムの圧縮安定性は熱に敏感です。プラスチックドラム協会は、温度が約32℃（90℉）を超える場合は積み重ねを推奨していません。^[23]側壁を補強する方法はいくつかあります。^{[24] [25]}

プラスチックドラムは輸送コンテナ以外にも、水の収集や貯蔵に使用できます。また、高速道路沿いの工事区域の標識としても使用されます。^[26]

適用される規格は次のとおりです。

• ISO 20848-2:2006. 包装 - プラスチックドラム - パート1。公称容量113.6 l～220 lの取り外し可能なヘッド（オープンヘッド）ドラム
• ISO 20848-2:2006. 包装 - プラスチックドラム - パート2: 公称容量208.2 lおよび220 lの非取り外し式ヘッド（タイトヘッド）ドラム
• ISO 20848-3:2018. 包装 - プラスチックドラム - パート3：公称容量113.6 l～220 lのプラスチックドラムのプラグ栓閉鎖システム

• サルベージドラム
• 大量の液体を輸送するための中間容器
• ドラムポンプ
• ドラムハンドラー
• ドラムレンチ

• 選択されたプラスチックドラムの性能試験、カナダ国立研究評議会、2005 年 2 月。TP 14396E、カナダ運輸省
• 選択されたスチールドラムの落下テスト、InNOVAcorp、2003年。TP 14093E、カナダ運輸省
• ソロカ、W、「パッケージング技術の基礎」、IoPP、2002 年、ISBN 1-930268-25-4
• ヤム、KL、「パッケージング技術百科事典」、ジョン ワイリー アンド サンズ、2009 年、ISBN 978-0-470-08704-6
• 欧州スチールドラム産業協会: http://www.sefa.be
• ハードウィック、ロバート E. 1958.『石油業者の樽』ノーマン、オクラホマ州：オクラホマ大学出版局。OCLC 541956。
• シャゲナ、ジャック L. 2006.「アメリカにおける樽の歴史」メリーランド州ベルエア：ジャック L. シャゲナ。ISBN 978-0977686605。
• Stengler、ドラムの取り扱い、人間工学に基づいたベスト プラクティス、2020、DoE LA-UR-20-20218、[1]
