マスルカ

マスルカ
発射装置に搭載されたマスルカミサイル
タイプ	地対空ミサイル
原産地	フランス
サービス履歴
使用中	1968年から2009年
使用者	フランス
生産履歴
設計	1960
メーカー	ECAN ルエル
生産	1966
バリエーション	Mk1、Mk2 mod2、Mk2 mod3
仕様
質量	950 kg (2,090 ポンド) + 1,148 kg (2,531 ポンド) ブースター
長さ	5.38 m (17 フィート 8 インチ) + 3.32 m (10 フィート 11 インチ) ブースター
直径	0.406 m (1 フィート 4.0 インチ)
翼幅	0.770 m (2 フィート 6.3 インチ)
弾頭	100 kg (220 lb) HE爆発破片
爆発 メカニズム	近接信管
エンジン	マトラ固体ロケットブースターとサステイナー
運用 範囲	55 km (34 マイル)
飛行上限	20,000～30,000メートル（66,000～98,000フィート）
最高速度	マッハ3.0
ガイダンス システム	慣性初期およびセミアクティブレーダーホーミング端末
ステアリング システム	操縦面
発射 台	船

マズルカミサイルは、フランス海軍が開発し使用した第一世代の海軍地対空ミサイルシステムである。フランスの第一世代のミサイル駆逐艦の主力防空ミサイルシステムとして計画され、シュフラン級フリゲート艦2隻と巡洋艦コルベールへの後付け装備としてのみ使用された。

1948年、フランスは他の大国に遅れを取らないよう、誘導ミサイルシステムの開発に着手した。水中、水上、空中を問わず、高速の脅威が急増したため、効果的な防御の開発が必要となった。対空、対水上、対潜水艦など、あらゆる分野をカバーする優先度の高いプログラムが開始された。これらのプログラムのうち、運用可能な状態に達したのは2つである。^[1]

• MALAFON (MARINE LATécoère FONd ie Latécoère Naval underwater) 対潜水艦任務用
• 地域および高優先度防空の役割のためのMASURCA（海軍水上対空砲）

フランスはすでに、戦時中のドイツのヘンシェル Hs 117 シュメッターリングから派生した対空ミサイル「マルーカ」の開発に取り組んでいた。マルーカ計画は最終的に実行不可能なため放棄されたが、その開発で得られた経験は無駄にはならなかった。

1955年、ECAN de Ruelleは固体燃料を使用する超音速ミサイルの開発に着手した。MASURCAは、 ECAN de RuelleとMatraを通じて進められたDTCN（Direction Technique des Constructions Navales、すなわち海軍建設部）プログラムであった。

最初のテストはルヴァン島で行われ、1960年に実験のために特別に建てられた建物でオレロン島に焦点が移されました。1968年までに50回のテスト発射が行われ、当時新しく就役したフリゲート艦シュフランでの運用検証で終了しました。

マーク 1 として知られる初期バージョンの後、米国からの知識と技術移転の恩恵を受けたマーク 2 が登場しました。フランスはT 47 クラスの艦隊護衛艦の近代化を進めており、デュプティ・トゥアールの装備として米国から提供されたRIM-2 テリアプログラムのデータと、ケルサン、ブーベ、デュ・シャイラに搭載されたRIM-24 タータールの配備からの経験を受け取りました。

フランスはその後、1966年から配備されたMk2 mod2（マーク2修正2）を開発しました。これは後に1970年にMK2 mod 3規格に改良され、1983年から1985年にかけて再度更新されました。

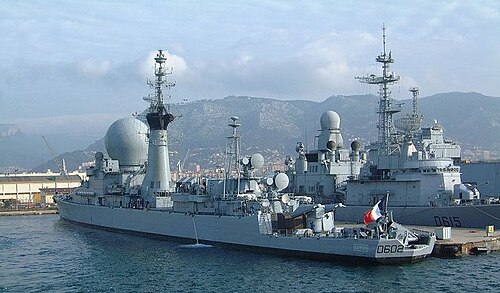

MASURCA は、フランスの第一世代の誘導ミサイル艦 (当時のフランス語では FLE または frégates lance-engins として知られていた) の主防空兵器として計画されていた。当初、MASURCA はシュフラン級の 6 隻のユニットに装備される予定だったが、同級が 2 隻で終了したため、このシステムを搭載したのはシュフラン、姉妹艦の デュケイン、そしてミサイル巡洋艦として生まれ変わった巡洋艦コルベールのみとなった。

時間の経過とともに、計画の縮小と発射台の退役に伴い、ミサイルの数は減少した。デュケインは2009年に予備艦となり、防空フリゲート艦フォービンに置き換えられた。

ミサイル全体の重量は2トンを超え、2段式で、火工品留め具で連結されている（1段目の推進剤が尽きたときに2段を分離するように設計されている）。ミサイルの射程は55km（34マイル）で、対空兵器としては大型の100kg（220ポンド）の高性能爆薬（HE）爆風破片弾頭を搭載していた。これはおそらく精度の欠点を克服するためで、近接信管と組み合わせることで、ミサイルが命中しなかった航空機も爆風に巻き込まれる可能性がある。

ブースターは約 5 秒で燃料を使い果たすように設計されており、分離時にミサイルを 800 m/s (2,600 ft/s) の速度まで加速します。2 段の分離後、ミサイルがマッハ3 の終端速度で目標に向かっているときに、終端レーダー誘導システムが起動しました。

この運用モードでは、ミサイルの最小迎撃高度は 30 メートル (98 フィート) となり、理論上は海面を滑空する対艦ミサイルや低空飛行する航空機を迎撃することはできない。しかし、100 kg (220 ポンド) の弾頭が盲目であっても、何らかの成果は達成できたはずである。

MASURCA は 3 つのバージョンで製造されました。

• Mark 1: これは基本バージョンであり、すべての資格テストで使用されただけでなく、Suffren にもしばらく搭載されていました。
• Mark 2 Mod 2: これは最初の運用バージョンでした。この比較的原始的なバージョンは 1975 年に退役しました。
• Mark 2 Mod 3: これは最後の運用バージョンでした。

素人は、兵器システムは兵器そのもの、この場合はミサイルのみで構成されていると考えがちですが、MASURCA（そして実際のところほとんどのミサイル システム）の場合、これは真実からかけ離れています。

MASURCA 兵器システムは以下で構成されます。

• 重量 40 t (39 長トン、44 短トン)、高さ 4 m (4.4 ヤード)、幅 4.45 m (4.87 ヤード) の双腕発射装置で、仰角と方位角を制御できます。ミサイルの初期方向をターゲットに提供し、+6° から +70° の仰角でミサイルを発射できます。
• 発射アームと台座の後部にある作業室。この室により、後部尾部制御サービスの取り付けと展開が可能になり、ミサイルを発射アームに搭載しやすくなりました。
• 発射準備の整ったミサイル17発を保管するための2つの水平サイロと、適切な動作の検証を受けるためのミサイル1発を収容するスペースからなる弾薬庫。
• 組み立てられていないミサイルを保管するためのマガジン。
• ミサイル組み立てクレードル。1 日の作業で 12 発以上のミサイルを組み立てるのは困難でした。特にミサイル内のセラミック部品は、組み立て中に衝撃による損傷を受けやすかったのです。
• 2台のDRBR-51追跡レーダーと2台の関連照明装置
• 射撃管制コンピュータ
• DRBI-23 3次元レーダー1台
• 単一のSENIT 2自動戦術情報プロセッサ
• 武器割り当てのターゲット指定子

48発のミサイルの重量は96t（94長トン、106ショートトン）であるが、兵器システム全体を数えると、重量は450t（440長トン、500ショートトン）近くになる。この大きな重量は、システムを展開できる最小船体サイズに制限を課し、MASURCAがフランス海軍の3隻の船に限定された理由の1つであった。

MASURCA は、親艦による目標のレーダー照射を必要とするターミナル誘導にセミアクティブ レーダー ホーミングを使用しました。これは 2 組の DRBR-51 追跡および照射レーダーによって提供され、MASURCA を装備した艦艇は 2 つの目標を同時に攻撃することができました。

DRBI-23三次元レーダーによって標的が特定され優先順位が付けられると、2つのDRBR-51レーダーが最も危険な2つの標的にロックオンされ、それらが射程内に入るとミサイルが発射される。

ミサイルは、標的の将来の位置を予測して、標的が射程内に入る前に発射することができた。また、2発以上のミサイルを同時に発射することも可能だった。能動的に制御できるのは2発だけであったが、発射アームは後続のミサイルを正しい方向に送った。最初の2発のミサイルが破壊されたり、外れたりした場合は、後続のミサイルを直ちに集めて同じ標的を再攻撃したり、最初の標的が破壊されていた場合は別の標的の攻撃に割り当てたりすることができる。しかし、2トンのMASURCAミサイルは取り扱いが最も簡単なミサイルではなく、発射アームの再装填には比較的長い時間がかかったため、最初のミサイル斉射とそれに続くミサイル斉射の間に遅延が生じていた。

この動作モードは、MASURCA の両サービス バリアント、mod 2 と mod 3 に共通でした。mod 2 は比較的原始的で、ミサイルは近接信管以外でターゲットを感知する方法がなく、ミサイルは事実上コマンド誘導式として動作し、ミサイルの精度はターゲットへのロックを維持する追跡システムの能力に依存していましたが、ターゲットの距離、高度、速度が増加すると不明瞭になる可能性があります。

最終のサービス バージョンである mod 3 は、ミサイルに連続波レーダーレシーバーが組み込まれた真のセミアクティブ レーダー ホーミング (SARH) ミサイルであり、照明レーダーの CW レーダー反射にホーミングします。ターゲットから反射されたこの CW 反射はすべての方向に散乱しますが、ミサイルがターゲットに近づくほど、ターゲットが「明るく」見えるため、命中の可能性が高まります。さらに、ターゲットまでの距離が短くなるとミサイルの反応時間も短くなりますが、これは無線制御の mod 2 には当てはまりません。

MASURCA は中距離地域防衛ミサイルであり、搭載された船舶の自衛だけでなく随伴する船舶の防空も目的としていました。MASURCA は 30 年以上にわたり、他のシステムとともに、フランスの空母戦闘群に対空および対ミサイル防御を提供してきました。

MASURCA 艦艇セットの数は、フランス海軍予算の削減に合わせて繰り返し削減されました。当初発注された 6 つの完全なシステムは、すぐに 5 つに削減されました。MASURCA は重量があり導入が複雑なため、最低でも 5,000 t (4,900 長トン、5,500 短トン) の排水量を持つ艦艇が必要であり、当時のフランスが予算を組む意思のある金額よりも高価な艦艇が必要でした。そのため、1960 年 12 月 6 日に採択された 1960 年から 1965 年の予算配分では、シュフラン級は 3 隻までしか許可されませんでした。しかし、3 隻目の艦艇は、新しい空母クレマンソーとフォッシュに搭載する42 機の F-8 クルセイダー戦闘機の購入資金を捻出するために最終的にキャンセルされることになりました。

3番目の艦艇セットはヘリコプター空母 ジャンヌ・ダルクに搭載される予定だったが、建造中には利用できなかった。この最後のMASURCAシステムは、後に1970年から1972年の改修中に巡洋艦コルベールに搭載された。これによりフランス海軍は、当時としては有能な防空システムを備えたシュフラン、デュケイン、コルベールの3隻に加えて、RIM-24タータール装備のT-47艦隊護衛艦4隻を配備することができた。

これら 3 隻の艦船は、レバノン(1980 年 - 1986 年)、イラク(ダゲ(1989 年))、湾岸戦争 (1990 年 - 1991 年)、バルブザール作戦 (1993 年 - 1994 年、セルビア人によるサラエボ包囲中) など、平和維持活動や軍事作戦においてフランス艦隊とその同盟国に防空援護を提供する数多くの任務に使用されました。

MASURCA は一度も実戦投入されることなく 2009 年に退役し、ホライゾン級フリゲート艦「フォルバン」と「シュヴァリエ・ポール」に搭載されたアスター 30ミサイルに置き換えられました。
