M26手榴弾

M26手榴弾
M61、M26の派生型（1969年5月製造）
タイプ	手榴弾
原産地	アメリカ合衆国
サービス履歴
使用中	1950年代～現在
使用者	チリ ブラジル アメリカ合衆国 イスラエル イギリス オーストラリア カナダ フィリピン ポルトガル 南アフリカ 西ドイツ
戦争	朝鮮戦争 ベトナム戦争 第三次中東戦争 ヨムキプール戦争 フォークランド戦争 シリア内戦
生産履歴
生産	1950年代～現在
仕様
質量	16オンス[454g] [1] [2]
長さ	99 mm [1] [3 7/8インチ]
直径	57 mm [1] [2 1/4インチ]
充填	構成B
充填重量	5.75オンス[164グラム] [1]
爆発 メカニズム	M204シリーズ時限摩擦ヒューズ[3]

M26は、アメリカ軍が開発した破片手榴弾です。1952 年に配備され、朝鮮戦争中に初めて戦闘で使用され、第二次世界大戦のMk 2に取って代わりました。M26 シリーズは、ベトナム戦争でアメリカ軍が使用した主な破片手榴弾でした。その後、 M33 シリーズ手榴弾に置き換えられました。その特徴的なレモンの形から、「レモン手榴弾」というニックネームが付けられました (ロシアのF1 手榴弾とアメリカのMk 2「パイナップル」手榴弾と比較してください)。

M26シリーズは第二次世界大戦後にMk2への批判に応えるために作られた。Mk2のように鋳造ボディから破片を出すのではなく、M26は薄い板金ボディを持ち、内部に巻かれたノッチ付きワイヤーから破片を出す。破片は小さくなるが、より多く、より高速で飛び、Mk2よりも均等に分散されるため、効果的な死傷者生成半径が大きくなる。^[4]破片の大きさもより一定になったため、外れた破片が意図したよりも遠くまで飛んでいって使用者に危険を及ぼすリスクが低くなった。^[4]コンポジションBの充填材は、Mk 2で使用されていた薄片状または粒状のTNT充填材よりも安全であると考えられていました。M26はMk 2の21オンスに対して16オンスでより軽量です。また、Mk 2生産後期に導入されたM204A1信管の恩恵も受けており、第二次世界大戦の大半でMk2に使用されていた初期のM5/M6/M10/M11信管とは異なり、点火時に使用者の位置を明らかにする可能性のある騒音、煙、火花が発生しません。^[4]

M26の開発は1949年1月に始まった。^[5] 1952年2月に迅速実用テストに合格した後、Mk 2に代わって米軍の標準破片手榴弾となった。M26が初めて実戦投入されたのは朝鮮戦争だった。第二次世界大戦中に大量生産されたため、Mk 2は1960年代を通じて米陸軍と米海兵隊、1970年代まで米海軍で限定的に標準装備されたままだった。^[6] M26シリーズはベトナム戦争で米軍が使用した主要な破片手榴弾だった。

M26シリーズ（M26/M61）は1969年にM33シリーズ手榴弾（M33/M67）に置き換えられ始めました。^[7]

手榴弾は、2 つの部分に分かれた円筒形のファイバーボード輸送用チューブ (コンテナ M289) 内に保管され、1 つの木箱に 25 個または 30 個が詰められていました。

T38E1は、承認されてM26として再指定された最後の実験的派生型でした。

M26はM26シリーズの最初の派生型である。当初はMk2生産の終盤に導入されたM204A1信管を使用していた。その後のM26生産では改良されたM204A2信管が使用された。^[4]

M26A1 は、M26 の破片コイルが円形ではなく四角形の断面を持つように再設計され、破片化を促進するために鋸歯がより深くなっています。また、爆発性充填剤を完全に爆発させるために信管に小さなテトリル ブースター チャージが追加され(ブースター チャージの追加により 5.5 オンス (160 g) に置き換えられました)、更新された M204A2 信管が使用されました。1958 年にアメリカ軍に採用されました。

M26A2はM26A1に似ているが、幅が広く短く、テトリルブースターペレットがなく、代わりに6.3オンスのコンポジションBフィラー（M26A1より0.8オンス多い）と、M215遅延信管またはM217衝撃信管のいずれかを受け入れることができるより大きな5⁄8インチ（16 mm）信管ウェルを含む。^{[4] [ [6] [8] M215遅延信管は、} M33シリーズ手榴弾で使用されるM213信管と機能的に互換性があるが、M213の角張ったレバーではなく、M204A2信管のような湾曲した安全レバーが付いている。^[6] M217衝撃信管の安全レバーには「IMPACT」という文字がエンボス加工されている。^[1]以前のモデルでは、赤く塗装されたレバーに黒の塗料で「IMPACT」という文字が塗装されていた。^[7][3]

M56はM26A2にM215遅延信管を取り付け、さらに安全クリップを追加したものである。^[8]

M57はM26A2にM217衝撃信管を装備し、さらに安全クリップを追加したものである。^[6]

M61はM26A1に安全クリップ（非公式に「ジャングルクリップ」と呼ばれる）を追加したものである。^[6]安全クリップは曲げられたバネ鋼線で、信管本体の首の周りに巻き付けられ、信管本体を固定している安全レバーの上を通過する。^[6]これは冗長安全装置として機能し、安全ピンがジャングルの植物に引っかかった場合など、誤って引かれても手榴弾が爆発するのを防ぐ。使用者は、投擲しない方の手の親指で安全クリップを安全レバーから回転させて外し、同時に人差し指でピンを引く。既存のM26とM26A1のストックは、安全クリップを追加してM61に改造された。^[9]

M26シリーズ（M217衝撃信管付きのものを除く）は、もともとMk 2用に開発されたM1A2グレネード投射アダプターを使用することで、 NATO標準の22mm銃口を備えたあらゆるライフルから発射することができます。 ^[4]

T39は実験的な実践型で、M30として再指定されました。^[4]

M30 は M26 手榴弾の練習用バージョンです。鋳鉄製の本体とプラスチック製のベースプラグを備えています。21 グレインの黒色火薬が充填されており、M10A2/M10A3/M10A4 または M205A1/M205A2 シリーズの信管を使用します。本体はライトブルーに塗装され、白のマーキングが施されています。初期のバージョンでは中央に茶色の帯がありました。^{[4] [8]}本体には製造元の Richmond Foundry and Manufacturing Company のシンボル「RFX55」が刻印されています。手榴弾が爆発すると、過圧によりプラグが大きな音とともに飛び出し、白い煙が噴き出しました。^[4]本体は再利用できます。^[4]元々は実験的な手榴弾のベースでしたが、生産されることはありませんでした。{{引用が必要}}

M50 は、M30 練習用手榴弾を訓練場で使用するために「実弾射撃」用に改造したものです。ベース プラグを密閉し、M204A1 信管を使用し、低爆発性の黒色火薬充填剤を高爆発性のコンポジション B に置き換えました。M26 の破片コイルがなく、爆発半径が小さいため、新兵の訓練をより安全に行うことができました。また、ベースとして使い古された M30 のボディを使用することで、旧式の兵器も使用しました。

M52はM217衝撃信管を搭載したM2A2の実戦バージョンである。M225信管を使用している。^[10]

M62はM61の練習用バージョンであり、M30に安全クリップが追加されたものである。^[8] M62の後期型は、より大きな5⁄8インチ（16 mm）信管を持ち、M228信管を使用した。^[9]練習用手榴弾であることを示すために、本体とレバーは青く塗装されている。

M66 は M57 の練習バージョンであり、安全クリップを備えた M52 です。

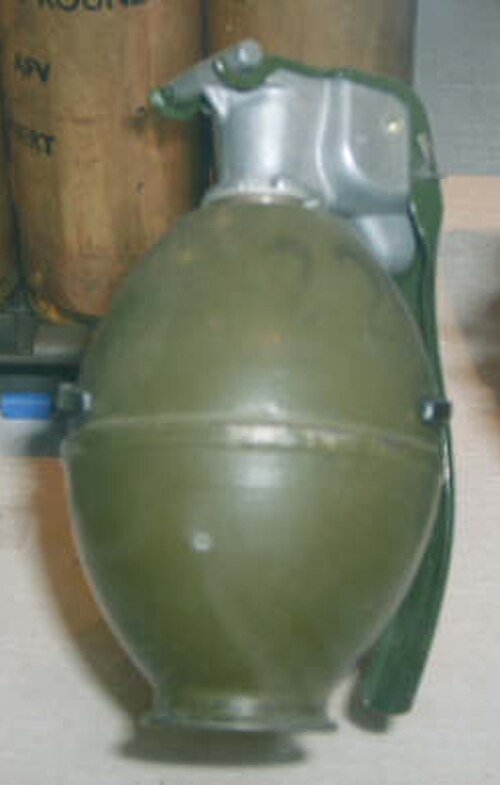

L2シリーズ（緑色の薬莢）はM26の英国版で、信管は4.4秒である。L2は初期のM26に似ており（ただしL25シリーズの信管を使用している）、L2A1は製品改良版のM26A1に似ており、L2A2は量産しやすいように信管ウェルが再設計されたL2A1の派生型である。^[11]
L3シリーズ（水色の薬莢と黒色の火薬充填剤）は練習用手榴弾の派生型である。^{[11] [12]}
L4シリーズ（濃紺の薬莢、機能しない信管、充填剤なし）は不活性なドリル手榴弾の派生型である。^{[11] [12]}

DM41またはDM41A1は、ニュルンベルクのディール・ディフェンス社が製造したM26A1手榴弾の西ドイツ版である。ドイツ連邦軍がDM51爆発破片手榴弾を採用した1975年頃に生産が終了している。^[13]

•  オーストラリア：オーストラリアはM26を採用したが、F1手榴弾に置き換えられた。^[14]
•  ブラジル：ブラジル軍が使用。^[12]
•  カナダ：カナダはM61を採用したが、その後、M67手榴弾のカナダ製バージョンであるC13手榴弾に置き換えられた。 ^[15]
•  コロンビア:コロンビア軍が使用。コロンビア軍事産業が製造。^[16]
•  ドイツ: 1975年頃にDM51手榴弾が採用されるまで西ドイツ連邦軍が使用していた^。[13]
•  イスラエル：M26A2はイスラエルでM26として採用され、現在も同国で使用されている。^[17]その派生型には2012年に改良された安全信管が追加され、敵の銃弾が当たっても手榴弾が爆発しないようにすることを目的としている。^[18]
•  日本：陸上自衛隊が使用、元米軍の在庫品。
•  ナイジェリア：ナイジェリア内戦中にナイジェリア政府軍に供給されたイギリスのL2シリーズ。^[19]
•  北朝鮮:北朝鮮の特殊部隊が使用。^[20]
•  フィリピン：フィリピン軍とフィリピン国家警察が使用する特殊行動部隊
•  ポルトガル：ポルトガルはM26A1を採用し、M312としてライセンス生産した。^[21]
•  ルワンダ：1992年10月にルワンダ政府に供給された南アフリカのM26手榴弾。^[22]
•  南アフリカ：南アフリカは、ポルトガルのM312の派生型であるM963をライセンス生産した。^[23]その後、生産されたのは、M26 HEハンドグレネードと呼ばれる標準M26手榴弾のコピー、M26練習用ハンドグレネードと呼ばれる再利用可能なアルミニウム製の青い訓練用バージョン、M26ドリルハンドグレネードと呼ばれる不活性訓練用バージョンとなり、^[24]これらの設計は生産され続け、 ^[25]南アフリカの軍隊と警察で使用された。^{[26] [27]}
•  南ベトナム：^[28]南ベトナムはアメリカの援助としてM26手榴弾を受け取った。アメリカ軍がM26A1/M61とM33/M67を採用した後も、M26の生産と販売は南ベトナムに対して続けられた。
•  イギリス：L2シリーズはイギリス軍のM36ミルズ爆弾に代わった。 2000年代にはL109A1手榴弾に置き換えられた。 ^[29]
•  アメリカ: M26 は朝鮮戦争中に導入されました。ベトナム戦争初期には限定的に標準装備されていましたが、すぐに M26A1/M61 (1958)、M26A2/M57 (1960)、M33/ M67 (1968) に置き換えられ、標準装備となりました。
