ミルズ爆弾

ミルズ爆弾
ミルズ爆弾。左から右へ：No.5、No.23、No.36
タイプ	手榴弾
原産地	イギリス
サービス履歴
使用中	1915–2021
生産履歴
設計	1915
建造数	7500万以上
バリエーション	No. 5; No. 23 Mk I、II、III; No. 36 Mk I; No. 36M Mk I; No. 36 Mk II
仕様
質量	765 g (1 ポンド 11.0 オンス)
長さ	95.2 mm (3.75 インチ)
直径	61 mm (2.4 インチ)
充填	バラトル
爆発 メカニズム	雷管と遅延信管：7秒、後に4秒に短縮

「ミルズ爆弾」は、ウィリアム・ミルズが設計したイギリスの手榴弾シリーズの通称です。イギリス軍が使用した最初の近代的な破片手榴弾で、第一次世界大戦と第二次世界大戦で広く使用されました。

サンダーランド出身の手榴弾設計者ウィリアム・ミルズは、1915年にイギリスのバーミンガムにあるミルズ弾薬工場で「ミルズ爆弾」の特許を取得し、開発、製造した。 ^[1]ミルズ爆弾は、後に特許訴訟を起こしたベルギーのレオン・ローランド大尉の初期の設計に触発された。^[2]ニュージーランド戦争の将校アーサー・モロー大佐も、自分の特許の一部がミルズ爆弾に取り入れられていると信じていた。^[3]ミルズ爆弾は、 1915年にイギリス軍の標準手榴弾としてNo.5として採用された。 ^[4]

ミルズ爆弾は数多くの改良を経た。No. 23はNo. 5に棒状の底栓を付けたもので、ライフルから発射できるようにした。このコンセプトはNo. 36でさらに発展し、ライフルの発射カップで使用できる取り外し可能な底板を備えた派生型となった。ミルズ爆弾の最終派生型であるNo. 36Mは、 1917年にメソポタミアの暑い気候での使用を想定して特別に設計され、シェラックで防水加工されたが、その後も長年生産が続けられた。^[4] 1918年までにNo. 5とNo. 23は廃止とされ、1932年にはNo. 36（36Mは廃止されていない）が続いた。

ミルズ手榴弾は古典的な設計で、溝の入った鋳鉄製の「パイナップル」で、中央のストライカーは手近のレバーで保持され、ピンで固定されている。ミルズのメモによると、ケースに溝が付けられているのは握りやすくするためであり、破片を飛ばすためではない。また、ケースは分割された線に沿って砕けないことが実証されている^[要出典]。ミルズ手榴弾は、遮蔽物の背後から野外の標的に投げて破片で負傷させることを意図した防御手榴弾であり、これに対して攻撃手榴弾は破片を飛ばさず、短距離の爆風効果を利用して、爆発よりはるかに長い距離を飛ぶ破片で投げた人を危険にさらすことなく、犠牲者を傷つけたり気絶させたりすることを目的としている。名称とその特徴にもかかわらず、「防御」手榴弾は攻撃に頻繁に使用され、その逆もまた同様であった。有能な投げ手は、妥当な精度で 49 フィート (15 メートル) まで投げることができた^[要出典]が、手榴弾はこれより遠くまで致命的な破片を投げることができた。イギリス国防軍は、第36連隊の投擲範囲は約30ヤード（27メートル）、危険範囲は約100ヤード（91メートル）であると指示された。^[5]

当初、手榴弾には 7 秒の信管が取り付けられていたが、 1940 年のフランスの戦いでこの遅延は長すぎることが判明し、防御側が爆発から逃げる時間、あるいは手榴弾を投げ返す時間さえ与えてしまった。そのため、遅延は 4 秒に短縮された。イギリス軍は、手榴弾が最大射程距離に達するまでに信管時間が必要だったライフル搭載の手榴弾投射装置で使用するために、7 秒の信管を備えた手榴弾を引き続き使用した。^{[引用が必要]}

「パイナップル」型手榴弾の分節された重い本体は、予測できない破片のパターンをもたらす。第二次世界大戦後、イギリスは滑らかな金属ケースに分節されたコイル状のワイヤーを収めた手榴弾を採用した。No. 36M Mk.Iはイギリス軍の標準手榴弾であり、1972年にL2シリーズに置き換えられるまでイギリスで製造された。36Mはインドやパキスタンなど一部の地域で使用され、2000年代まで製造されていた。ミルズ爆弾は、2004年という最近の戦闘でも使用されており、例えば、米海兵隊のジェイソン・ダナムが死亡し、2人の仲間が負傷した事件がある。^[6]ミルズ爆弾の最後の主要運用国はインドで、2021年8月にようやく新しいマルチモード手榴弾（MMHG）に置き換えられた。^[7]

• No. 5 Mk 1 は最初のバージョンでした。爆薬は上半分の小さな円形プラグから充填され、起爆装置はベースプラグを介して手榴弾本体の底部から中央の管に挿入され、ストライカーとスプリングは、安全ピン/プルリングと呼ばれるスプリットピンとリングを介して手榴弾本体の上部にある突起 (耳) に押し下げられたレバーによって中央で張力をかけられました。1915 年 5 月に発行され、1 年後の 1916 年に大量生産が追いつくと一般配備されました。
• No. 23 Mk 1 の手榴弾/ライフル手榴弾には、ライフル発射ロッド用のねじ穴が開けられたベースプラグがありました。No. 23 Mk II には、スパナを使わずに指で締めやすい新しいスタイルの鉄製ベースプラグがありました。No. 23 Mk III は、Mk II スタイルのプラグを保持しながら、より大きなフィラーホールプラグとより頑丈なレバーラグ/耳を備えた新しいスタイルのボディでした。
• No. 36 Mk. 1は1918年5月に導入された。 ^[8] No. 23 Mk IIIの本体に新型プラグを採用した。主に鉄で作られており、ガスチェックと呼ばれる金属ディスクを取り付けるための穴とネジが切られており、ライフルの銃口に取り付けられたカップディスチャージャー（バーンズ）から手榴弾を発射し、バラスタイトの空包を使用して発射した。
• シェラックコーティングされた「メソポタミア」型（No. 36M Mk I）は、起爆装置の導火線から湿気や湿気を防ぐように設計された。No. 36M Mk Iは、1930年代から1972年までイギリス軍の標準手榴弾であった。^[9]

• 中央の周りの緑色の帯は、もともとアマトール充填物（1915～1920 年代）を示していましたが、後にバラトールまたはトロチル充填物（1920 年代～1970 年代）を示すようになりました。
• 中央のピンクの帯は、アンモナルまたはアルマトールが充填されていることを示しています。（アルマトールは、1920年に出版された爆発物辞典^[10]では、「硝酸アンモニウム、TNT、および「少量」のアルミニウム粉末の混合物」と定義されています。）底部のベースプラグの周りの赤い帯は、起爆装置がすでに取り付けられており、手榴弾が作動していることを示していました。
• 両側に赤いXが3つ付いているのは、防水仕様のNo.36Mモデルであることを示しています。

ミルズ爆弾は、その基部に金属棒を取り付けることでライフル手榴弾に発展した。この棒型ライフル手榴弾の有効射程は約150ヤード（140メートル）であった。操作手順は、ミルズ爆弾の棒を標準的なライフルの銃身に挿入し、ライフルの薬室に特殊な空薬莢（バリスタイト薬莢）を入れ、ライフルの銃床を地面に置き、ミルズ爆弾の安全ピンを引いて安全レバーを解除し、すぐにライフルを発射することであった。兵士が手榴弾を素早く発射しないと、手榴弾の導火線が切れて爆発する。イギリス軍はすぐに、安全レバーを所定の位置に保持して偶発的な爆発を防ぐために、ライフルの銃剣の突起に取り付ける簡単なクレードルを開発した。^[11]しかし、ロッド型手りゅう弾を繰り返し発射すると、ライフルの銃身に損傷を与え、はるかに重く大きな発射体が銃身を上っていくことで生じる長時間の圧力上昇（通常、通常の弾丸でははるかに速いプロセス）により銃身の中央部分が膨らむことが判明した。ライフルの薬莢は利用可能なすべての火薬を急速に燃やし尽くし、弾丸の後ろの空間を極めて高圧のガス（数万 PSI）で満たし、弾丸が銃身を上っていくにつれて圧力が上昇し、弾丸が銃口を離れる前のある時点でピークに達する。はるかに重い手りゅう弾とロッドでは、薬莢ははるかに重い質量を加速する必要があり、その結果、ロッドが銃身を半分以上上る前に火薬が燃え尽きて圧力がピークに達し、ピーク圧力がより早く、より長く持続することになった。

その後、イギリス軍はロッド型ライフルグレネードに代わるカップ型ランチャーを開発した。この設計では、缶型のランチャーがライフルの銃口に取り付けられ、グレネードをランチャーに入れる前に、ガスチェックディスクがグレネードのベースにねじ止めされる。ランチャーカップが安全レバーを所定の位置に保持するため、安全ピンは取り外すことができる。オペレーターは、武器の反動を吸収するために地面に傾けたストックをセットする前に、バリスタイトカートリッジをライフルに挿入する。カートリッジが発射されると、カップからグレネードが押し出され、レバーが解放される。カップ型ランチャーは、約200ヤード (180 m) 手榴弾を発射することができた。カップランチャーを装備したリー・エンフィールドライフルは、反動の増加で木材が割れるのを防ぐために、ストックの周りに銅線を巻き付けるように改造されることもあった。必要に応じて、ロッドとガスチェックグレネードの両方を標準的な手榴弾として投げることができた。カップディスチャージャーは、通常、イギリス陸軍ではなくイギリス本土防衛隊に支給されていました。

•

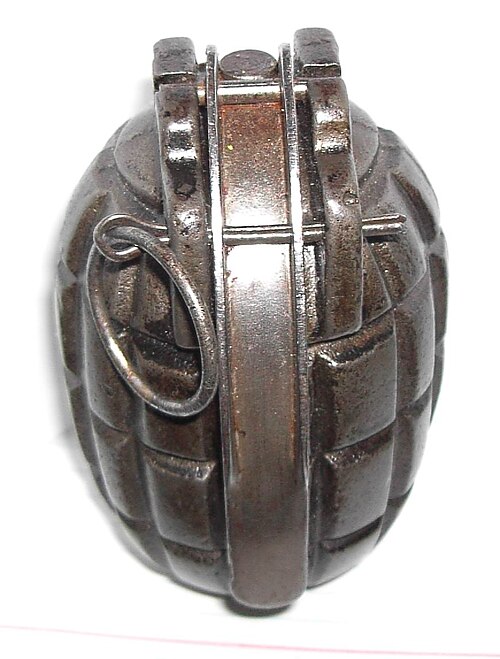

  No.5 Mk II ミルズ爆弾
•
  ミルズ爆弾 No.5 の断面図
•
  No.23 Mk II ミルズ爆弾
•

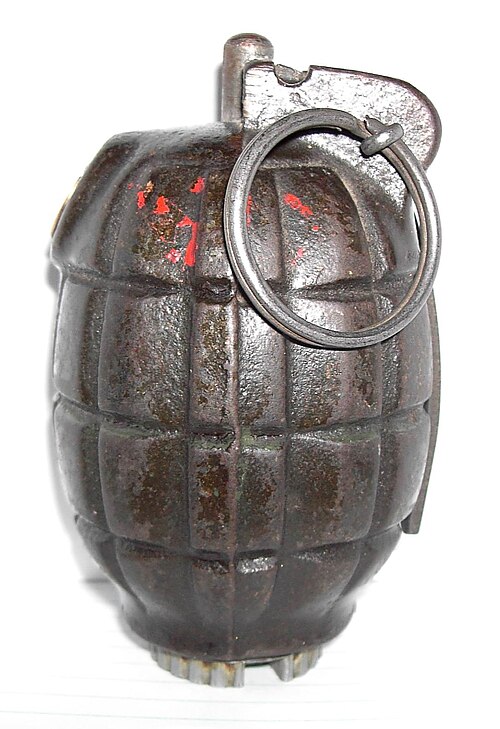

  1940年製36M手榴弾
•

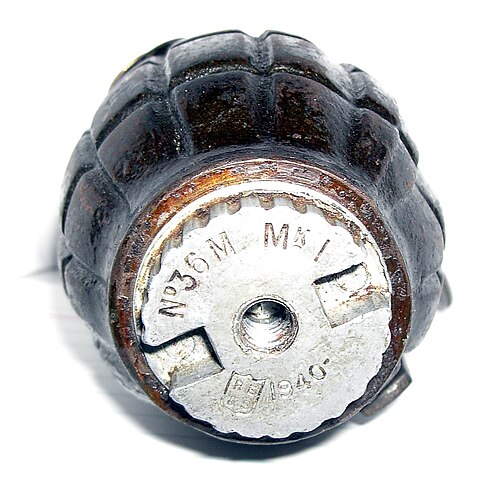

  1940年製の36M手榴弾のベース
•
  36Mミルズ爆弾
•
  ミルズ爆弾 No. 23 Mk II、ライフルによる発射用のロッド付き
•
  ミルズ No. 36 ライフル手榴弾の図面。カップランチャーで使用するためのガスチェックディスク付き。
•
  1916 年ソンム戦場博物館にあるリー・エンフィールド カップランチャー (フランス)
•
