 長征2Fロケットとその上に搭載された神舟13号宇宙船 | |
| 関数 | 有人軌道 打ち上げ ロケット |
|---|---|
| メーカー | 中国ロケット技術研究院（CALT） |
| 原産国 | 中国 |
| サイズ | |
| 身長 | 62メートル（203フィート）[1] |
| 直径 | 3.35メートル（11.0フィート）[1] |
| 質量 | 464,000 kg (1,023,000 ポンド) [1] |
| ステージ | 2 |
| 容量 | |
| LEOへのペイロード | |
| 質量 | 8,400 kg (18,500 ポンド) [1] |
| 関連ロケット | |
| 家族 | 長征2 |
| 発売履歴 | |
| 状態 | アクティブ |
| 発射場 | 酒泉衛星発射センター |
| 総打ち上げ数 | 24 |
| 成功 | 24 |
| 初飛行 | 1999年11月19日 |
| 最終便 | 2024年10月29日 |
| 乗客/貨物の種類 | 神舟 天宮1号 天宮2号 再使用型実験宇宙船 |
| ブースター | |
| ブースターなし | 4 |
| 身長 | 15.3メートル（50フィート） |
| 直径 | 2.3 m (7 フィート 7 インチ) |
| 空の塊 | 3,200 kg (7,100 ポンド) |
| 総質量 | 41,000 kg (90,000 ポンド) |
| 搭載 | ブースター1基につきYF-20B 1基 |
| 最大推力 | 814 kN (183,000 lb f ) |
| 総推力 | 3,256 kN (732,000 lb f ) |
| 比推力 | 291秒（2.85km/秒） |
| 燃焼時間 | 128秒 |
| 推進剤 | N2O4 /過酸化水素 |
| 第一段階 | |
| 身長 | 23.7メートル（78フィート） |
| 直径 | 3.4メートル（11フィート） |
| 空の塊 | 9,500 kg (20,900 ポンド) |
| 総質量 | 196,500 kg (433,200 ポンド) |
| 搭載 | 4 YF-20B |
| 最大推力 | 3,256 kN (732,000 lb f ) |
| 比推力 | 291秒（2.85km/秒） |
| 燃焼時間 | 166秒 |
| 推進剤 | N2O4 /過酸化水素 |
| 第二段階 | |
| 身長 | 13.5メートル（44フィート） |
| 直径 | 3.4メートル（11フィート） |
| 空の塊 | 5,500 kg (12,100 ポンド) |
| 総質量 | 91,500 kg (201,700 ポンド) |
| 搭載 | YF-24B 1機 |
| 最大推力 | 831 kN (187,000 lb f ) |
| 比推力 | 289秒（2.83km/秒） |
| 燃焼時間 | 300秒 |
| 推進剤 | N2O4 /過酸化水素 |
長征2号F（中国語：長征二号F火箭 長征2F ）は、 CZ-2F、LM-2F、神箭（「神の矢」）としても知られ、[ 1 ]中国の軌道 搬送ロケットであり、長征2号ロケットファミリーの一部です。有人神舟宇宙船の 打ち上げ用に設計された長征2号Fは、長征2号Cロケットをベースにした長征2号Eロケットの有人2段式バージョンです。 [2]酒泉衛星発射センターの複合SLSから打ち上げられます。長征2号Fは、1999年11月19日に神舟1号宇宙船とともに初飛行を行いました。神舟3号の飛行後、中国共産党総書記兼国家主席の江沢民は、このロケットを「神の矢」を意味する「神箭」と名付けました。[3]
2002年12月29日、長征2号Fは、神舟宇宙船の初の有人ミッションの飛行に向けた無人最終試験のため、 神舟4号を打ち上げました。それまで、すべてのミッションは無人でした。
2003年10月15日、長征2号Fロケットは中国初の有人宇宙飛行となる神舟5号を打ち上げ、初の有人宇宙飛行を達成した。それ以来、このロケットは19回以上のミッションを軌道上に打ち上げており、最新のものは神舟19号宇宙船である。[4] [5] [6] [7]
長征2Eとの違い
外観的には、このロケットは元となった長征2Eロケットと似ている。変更点のほとんどは安全性向上のための冗長システムの追加だが、神舟カプセルに必要なより重いフェアリングをロケットが支えられるように構造上の変更もいくつかある。また、このロケットは第1段に追加のブースターを追加することで、より重いペイロードを持ち上げることができる。[8]
このロケットには「緊急時に宇宙飛行士の脱出を助けるための高度な故障監視・診断システム」（つまり打ち上げ脱出システム）も搭載されており、垂直に組み立てられ、打ち上げ場まで運ばれる初の中国製ロケットである。[9]
デリバティブ
-
長征2号F/Gバージョン -
長征2号F/Tバージョン
2011年に初めて打ち上げられた長征2F/Gと呼ばれる派生型は、既存の2F型を置き換えるために作られました。無人打ち上げ用に設計された長征2F/Tは、天宮1号や天宮2号などの宇宙実験室を打ち上げました。これは打ち上げ脱出システムを省き、かさばるペイロードを収容するためにより大きなフェアリングをサポートしています。[10]再利用可能な実験宇宙船などのペイロードを打ち上げるために、長征2F/Gのフェアリングには、より大きなフェアリングを使用せずにペイロードの一部（翼端など）を囲むための突起が追加されています。[11] [12] [13]
振動の問題
神舟5号の飛行中、楊立衛はロケットの激しい振動で体調を崩した。ロケットの改造により問題はいくらか軽減されたものの、神舟6号では再び振動が報告され、さらなる改造が必要となった。長征2号Fの主任設計者、景睦春によると、「ロケットエンジンのパイプラインを変更し、その周波数を調整しました。蓄圧器の新設計は明らかな成果をもたらしました。振動は現在50%以上減少しています」。[14]神舟14号ミッションの打ち上げ準備中、主任設計者の高旭は、ロケットの設計に施された漸進的な改良により、宇宙飛行士が感じる振動は高速道路を走る車に似たものになるだろうと述べた。[15]
前身の長征2Eも振動で知られていた。2回の打ち上げで過度の振動によりペイロードフェアリングが崩壊し、オプタスB2とアプスター2の衛星が破壊された。[16]ペイロードフェアリングが再設計された後、過度の振動によりアジアサット2の衛星も打ち上げ中に損傷した。1995年12月28日にエコースター1の打ち上げに成功した後、このロケットは正式に退役した。[17]
-

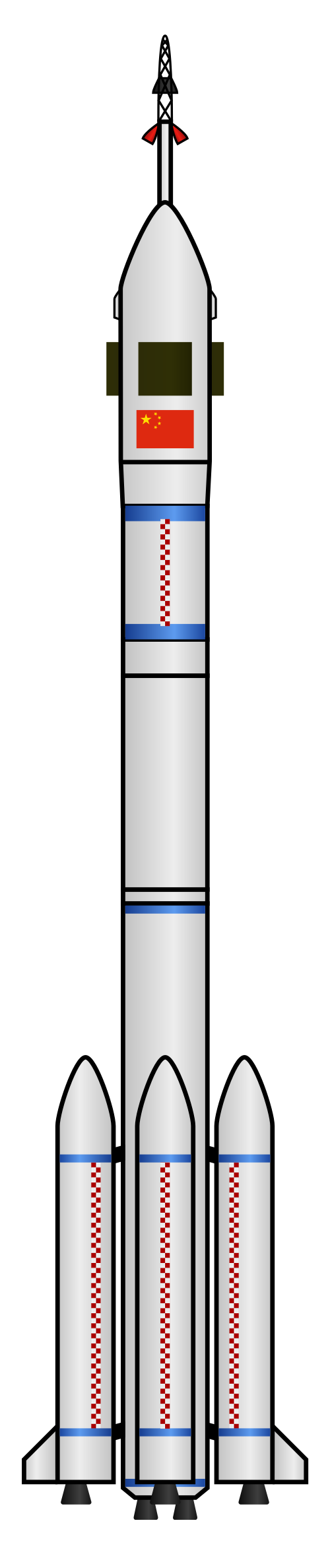

長征2Fロケットの設計図 -

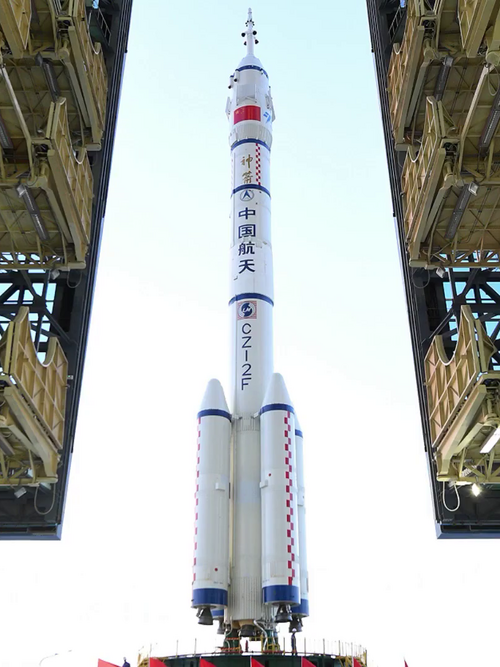

折り畳み式のグリッドフィンを備えた長征2Fロケット。神舟12号ミッション宇宙船を搭載しており、中国語で「神箭」と刻まれている。 -
神舟13号の打ち上げ -

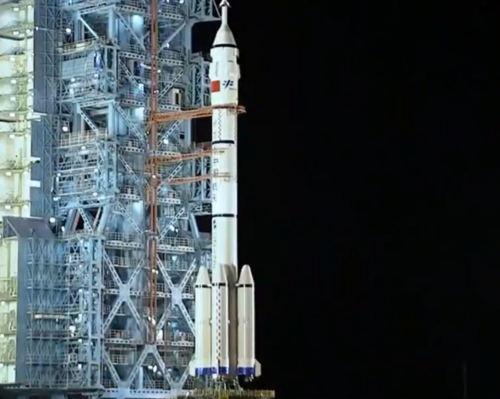

打ち上げ前の神舟15号 -

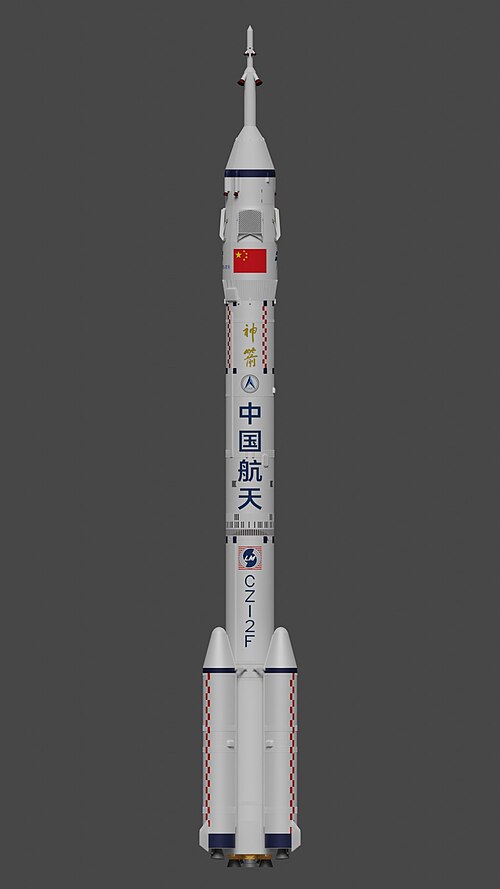

長征2F/Gのレンダリング
-

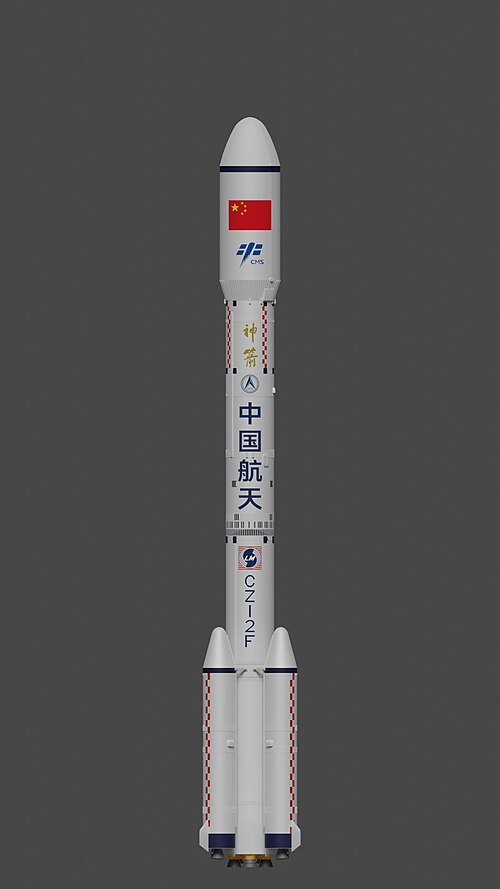

長征2F/Tのレンダリング
打ち上げ統計
0.5
1
1.5
2
2.5
3
1999
2005
2010
2015
2020
2025
- 失敗
- 部分的な失敗
- 成功
- 計画中
打ち上げリスト
