| 2K11 クルーグ NATO 報告名: SA-4 "ガネフ" | |
|---|---|
 サンクトペテルブルク砲兵博物館で2発の3M8ミサイルを搭載した2K11TEL | |
| タイプ | 可搬型SAMシステム |
| 原産地 | ソビエト連邦 |
| サービス履歴 | |
| 使用中 | 1965年～現在 1965年～1990年代（ソ連） |
| 使用者 | オペレーターのリストを見る |
| 生産履歴 | |
| デザイナー | リュレフ・ノヴァトール |
| 設計 | 1957 |
| メーカー | MZiK |
| バリエーション | クリュッグ、クリュッグ-A、クリュッグ-M、クリュッグ-M1、クリュッグ-M2、クリュッグ-M3 [説明が必要] |
| 仕様（2K11 クルーグ[1]） | |
| 質量 | 28,200 kg (62,200 ポンド) |
| 長さ | 7.5 m (25 フィート) (ミサイル搭載時は 9.46 m (31 フィート)) |
| 幅 | 3.2メートル（10フィート） |
| 身長 | 4.472 m (14 フィート 8 インチ) (ミサイルを含む) |
| クルー | 3から5 |
| 鎧 | 15 mm (0.59 インチ) |
| エンジン | V59 V-12水冷ディーゼル 520馬力 |
| パワー/重量 | 17.33馬力/トン |
| 地上高 | 0.44 m (1 フィート 5 インチ) |
| 燃料容量 | 850 L (190 英ガロン、220 米ガロン) |
運用 範囲 | 780 km (480 マイル) |
| 最高速度 | 時速35キロ（時速22マイル） |
2K11クルーグ（ロシア語：2К11 Круг 、英語：' circle '）は、ソビエト連邦、現在はロシアの中距離、中高度から高高度の地対空ミサイル（SAM）システムである。このシステムはNPOノバトールによって設計され、カリニン機械製造工場によって製造された。GRAUの名称は「2K11」である。NATO報告名はSA-4ガネフであり、イディッシュ語（元々はヘブライ語）の「泥棒」を意味するגנבֿ に由来している。この名前はシステムがブリストル ブラッドハウンドに似ていることから使用された。[2]
開発とサービス
クルーグ ZRK-SD (2K11) 防空システムの開発は、1957 年にリュレフ OKB 設計局によって開始されました。このシステムは、1965 年 5 月にモスクワで行われたパレードで初めて公開されました。このシステムは 1967 年に配備が開始され、1969 年に完全に運用可能になりました。このシステムは、ソビエト軍によって長距離 SAM として使用されました。
クルーグの初期型は1965年に就役した。最初の実用配備型であるクルーグAは1967年に就役し、その後、軍での運用中に発見された問題を修正するために、1971年にクルーグM、1974年にクルーグM1という大幅な改良型が開発された。[1]旧式のクルーグミサイルから開発された標的ドローン9M316M Virazhは、1994年に輸出が提案された。[3] [4]
2K11は1979年と1980年のアフガニスタン戦争中にソ連軍によって短期間運用されたが、最初の侵攻から数ヶ月後に撤退した。[5] 1997年には、 1993年から1996年の間に約27個のクルーグ発射ユニットと349個のミサイルがアルメニアに販売されたと報告された[3] 。ポーランドは2006年9月にP-15テルミット（SS-N-2「スティックス」）を標的 として4個のミサイルの飛行試験を行った。

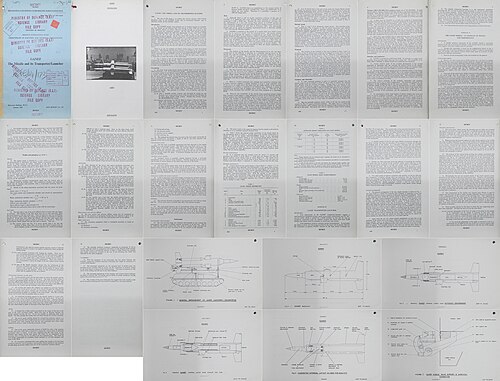

説明
車両
TEL車両はGM-123シャーシをベースにした無限軌道式で、最大 360 度の回転と 70 度の仰角が可能な昇降ターンテーブルに 2 発のミサイルを搭載している。運用されているミサイルの 2 つの主なバージョンは、9M8M1 (旧称 3M8M1) ( 2K11M「クルーグ-M」 ) と 9M8M2 (旧称 3M8M2) ( 2K11M2/3「クルーグ-M1」 ) であり、どちらも米国国防総省ではSA-4Bとして知られていると考えられている。オリジナルの 9M8 (旧称 3M8) ( SA-4A ) は 1965 年に初めて導入され、その後 1967 年にアップグレードされた 9M8M (2K11A "Krug-A") が導入され、1971 年には 9M8M1、1973 年には 9M8M2 が導入されました。9M8M2 は、バッテリーに近い航空機との交戦性能が向上する代わりに、最大交戦高度が低く、射程距離が短くなっています。各バッテリーは通常、2 基の 9M8M1 ミサイルと 4 基の 9M8M2 ミサイル、および次のレーダーで構成されています。
- P-40「ロングトラック」（1S12） Eバンド 早期警戒レーダー（ 2K12 Kubおよび9K33 Osaでも使用、射程距離175 km / 108マイル）（改造AT-T）、師団指揮所内
- 1S32 「パット ハンド」 H バンド 連続波射撃管制誘導レーダー(射程距離 128 km/80 マイル)
- PRV-9 「薄皮」 Eバンド高度探知レーダー（ 2K12 Kubおよび9K33 Osaでも使用、範囲240 km / 148マイル）、連隊または旅団の指揮所
「ロング トラック」のみが改造されたAT-T車両に搭載され、TEL 2P24 と「パット ハンド」1S32 は GM-123/GM-124 に搭載されます。 「シン スキン」はトラックに搭載されます。バッテリーには、ランチャーの再装填用に予備ミサイルを搭載したUral 375D トラック 2T6も搭載される場合があります。
ミサイル
| 9M8 | |
|---|---|
 ヴィーンニツァのウクライナ空軍博物館のTEL 。 | |
| タイプ | 地対空ミサイル |
| 原産地 | ソビエト連邦 |
| 生産履歴 | |
| バリエーション | 3M8（後の9M8）クリュッグ、9M8M クリュッグ-M、9M8M1 クリュッグ-M1、9M8M2 クリュッグ-M2、9M8M3 クリュッグ-M3。 |
| 仕様（9M331 [1]） | |
| 質量 | 2,453 kg (5,408 ポンド) |
| 長さ | 8,784 mm (28 フィート 10 インチ) |
| 直径 | 860 mm (2 フィート 10 インチ) |
| 弾頭 | フラグHE |
| 弾頭重量 | 150 kg (330 ポンド) |
爆発 メカニズム | 接触信管と近接信管 |
| 推進剤 | 灯油燃料ラムジェット |
運用 範囲 | 55キロメートル（34マイル） |
| 飛行高度 | 24,500メートル（80,400フィート） |
| ブースト時間 | 4つの固体燃料ブースターロケットモーター |
| 最高速度 | マッハ4 |
ガイダンス システム | 無線コマンド |
ミサイルは、ミサイルの外側に取り付けられたブースター内の4 つの固体ロケット燃料 ロケット モーターの助けを借りて発射されます。それらが燃焼してミサイルが空中に上がると、液体燃料のラムジェットサステナー エンジンが点火されます。このエンジンは、バージョンに応じて最大マッハ4 の速度に達し、有効範囲は 50～55 km (31～34 マイル) です。135 kg (300 ポンド) の破片弾頭を搭載しています。可能な交戦高度は 100 m ～ 27 km (330～88,500 フィート) です。3M8 ミサイルは、NPO Novatorによって設計および製造されました。[要出典]
光学追跡により、ECM が集中する環境での誘導が可能になります。
生存性と妨害妨害耐性
クルーグには、レーダー対ミサイルに対するレーダーの生存性を向上させる機能がいくつかありました。PIモード( ПИ ) では、システムはターゲットを短時間だけ照射し、コンピューターは早期警戒レーダーから受信したデータに基づいて、その長い経路を計算しました。より長いパッシブ期間の後、メイン レーダーは、計算されたターゲットの飛行方向を数秒間照射し、必要に応じてターゲットの経路を再計算します (計算された経路と実際の位置の間の距離が 7 km を超える場合)。その結果、システムは数分ごとに数秒間のみ検出可能な信号を発し、クルーグに対して妨害したり、レーダー対ミサイルを発射したりすることが困難になりました。システムはまた、無線データリンクを介して「ロング トラック」モバイル EWR から提供されるデータに基づいて、完全パッシブ自動PNS (ПHC)モードでターゲットを追跡することができました。このモードでは、クルーグは放射線をまったく発しないため、ミサイル発射の瞬間までクルーグ システムを検出することはほとんど不可能でした。
3Mモード（3mまたは3点）では、クルーグは妨害目標（AN / ALQ-99など）にホーミングすることができた。妨害信号は、このモードでターゲットになった航空機を保護することになっていた。[6]
クルーグミサイルシステムの構造
SAM 連隊には 2 個 SAM 大隊があり、SAM 旅団には 3 個 SAM 大隊があります。各本部、旅団、連隊、大隊には 1 つの指揮砲台があります。各 SAM 大隊には 3 個 SAM 砲台があります。
- GM-123基地に搭載された自走式ロケット2P24、各SAMバッテリーに3基
- GM-124基地のロケット誘導ステーション1S32 、各SAM砲台に1つずつ
- 改造されたAT-T基地上の目標探知ステーション1S12 、各指揮砲台に1つずつ
- ウラルトラックベースに搭載された輸送積載車2T6、各SAMバッテリーに1台ずつ
バリエーション
- 2K11A クルーグA
- 2K11M
- 2K11M1
- M-31 クルーグM – 海軍
オペレーター
現在
前者
現在のオペレーター
元オペレーター
アゼルバイジャン- 少なくとも2021年までは運用される。[8] : 181
ブルガリア– 30、[1]予備
チェコスロバキア[9] ：87 - 1990年代初頭に段階的に廃止。
東ドイツ[10] ：47 - 後継国に引き継がれる。
ドイツ– 1990年代に段階的に廃止
ジョージア– 少なくとも2008年まで運用されていた。[11] : 177
ハンガリー- 1991年に18個のバッテリー。[9] ：89 1990年代半ばに段階的に廃止。
カザフスタン- 少なくとも2021年までは運用される。[8] : 187
キルギスタン- 少なくとも2021年までは運用される。[8] : 189
ポーランド– 30。[1] 2011年に段階的に廃止。
ロシア– 500基（2007年）[12]（1990年代に廃止）訓練用の標的として使用されるミサイル（ヴィラージュ/-M 9M316M）[13]
ソビエト連邦[10] ：34 - 後継国に引き継がれた。
ウクライナ- 2014年に100基。[14] ：195基が 段階的に廃止。
