 こうのとり3号は2012年7月27日にISSに接近した。 | |
| ミッションタイプ | ISS補給 |
|---|---|
| オペレーター | 宇宙航空研究開発機構（JAXA） |
| コスパーID | 2012-038A |
| SATCAT番号 | 38706 |
| ミッション期間 | 55日 |
| 宇宙船の特性 | |
| 宇宙船 | こうのとり3号 |
| 宇宙船の種類 | H-II 宇宙ステーション補給機 |
| メーカー | 三菱重工業 |
| 打ち上げ質量 | 15100キロ |
| 乾燥質量 | 10500キロ |
| ミッション開始 | |
| 発売日 | 2012年7月21日 02:06:18 UTC |
| ロケット | H-IIB 3号機 |
| 発射場 | 種子島吉信-2 |
| 請負業者 | 三菱重工業 |
| ミッション終了 | |
| 廃棄 | 軌道から外れた |
| 減衰日 | 2012年9月14日 05:27 UTC |
| 軌道パラメータ | |
| 参照システム | 地球中心軌道 |
| 政権 | 低軌道 |
| 傾斜 | 51.66° |
| エポック | 2012年7月27日 |
| ISSへの停泊 | |
| 停泊港 | ハーモニー の最低点 |
| RMSキャプチャ | 2012年7月27日 12:23 UTC |
| 停泊日 | 2012年7月27日 14:34 UTC |
| 出港日 | 2012年9月11日 11:50 UTC |
| RMSリリース | 2012年9月12日 15:50 UTC |
| 停泊時間 | 46日 |
| 貨物 | |
| 質量 | 4600キロ |
| 加圧 | 3500キロ |
| 非加圧 | 1100キロ |
| |
こうのとり3号機（日本語：こうのとり3号機、英語："white stork" [1] ）は、 HTV-3としても知られる日本の宇宙ステーション補給機（ H-II Transfer Vehicle ）の3回目の飛行である。2012年7月21日、三菱重工業（MHI）とJAXAが製造したH-IIBロケット3号機（H-IIB F3）に搭載され、国際宇宙ステーション（ISS）に補給するために打ち上げられた。[2]こうのとり3号機は2012年7月27日にISSに到着し、第32次長期滞在のフライトエンジニアでJAXAの宇宙飛行士である星出彰彦氏が国際宇宙ステーションのカナダアーム2ロボットアームを使用して、14:34 UTCにハーモニーモジュールの地球側（天底）のドッキングポートにこうのとり3号機を設置した。[3]
こうのとり3号機は、物資の積み下ろし後、使用済みの実験機器や衣類など、ISSから出た廃棄物を積み込み、2012年9月11日にISSから切り離され、 2012年9月14日に大気圏に再突入して燃え尽きました。
仕様
こうのとり3号機と前号機の主な変更点は以下の通りである。[4]
- IHIエアロスペース社製スラスタへの変更：500N級HBT-5および120N級HBT-1スラスタ
- 通信機器の変更
- EP-MP（露出パレット多目的）の初使用
- 以前のものより少し軽くなった再設計されたパレット
- 露出パレット保持機構の簡素化
地上での運用が改善され、より多くの貨物を遅れて輸送できるようになりました。
貨物
こうのとり3号機は約4,600キログラム（10,100ポンド）の貨物を搭載しており、そのうち3,500キログラム（7,700ポンド）が与圧室、1,100キログラム（2,400ポンド）が非与圧室となっている。[4]
与圧貨物は、システム機器（61%）、科学実験（20%）、食料（15%）、および乗組員用品（4%）で構成されています。これには、水生居住システム（AQH）[5] 、 [JEM小型衛星軌道上展開機構（J-SSOD）、5つのキューブサット：（RAIKO、FITSAT-1、WE WISH、F-1、TechEdSat）、i-Ball およびREBR再突入データレコーダー、ISS SERVIR環境研究可視化システム（ISERV）が含まれます。[6]さらに、こうのとり3号の補給ラックには、2012年3月に軌道上で壊れた旧ユニットの交換用のNASAのウォーターポンプアセンブリ（WPA）触媒反応器と、 2012年3月末に壊れた日本実験棟（きぼう）の古いユニットの交換用の冷却水循環ポンプが搭載されました。
AQH （ハイテク水槽）は、小魚を最大90日間飼育するのに使用できます。「その結果、スペースシャトルの実験ではこれまで不可能だった、親から孫までの3世代にわたる水生生物の繁殖が現実のものとなりました」とNASAはプレスキットで述べています。[7] AQH実験装置により、科学者や研究者は地球の重力を経験したことのない宇宙水生生物の誕生を観察することができ、将来の潜在的な長期宇宙旅行に備えて、宇宙環境が世代を超えて動物にどのような影響を与えるかをよりよく理解することができます。メダカ（Oryzias latipes）はAQH実験装置で飼育され、観察されます。
もともと国際的なYouTubeスペースラボのコンペティションの優勝者によって設計された2つの実験は、枯草菌とハエトリグモが微小重力にどのように反応するかを調べるものでした。[8]
J-SSODと5機のCubeSatは、船外活動なしで小型衛星を放出できるかどうかを検証する技術実験の一環です。この方法により、バッグに入れた衛星を打ち上げ、将来の衛星設計に役立てます。
こうのとり3号機のミッションの最後に行われた破壊的な再突入の間、i-Ballは再突入データの収集を試みる。日本製の球形再突入データ記録装置i-Ballは、アブレーションシールドを使用して再突入時の高熱に耐えた後、パラシュートで降下し、着水後にイリジウム衛星を介してデータを送信する。i-Ballはデータ送信のためにしばらく浮いているが、最終的には水中に沈み、回収されない。
非与圧貨物は、多目的統合装置（MCE）と宇宙通信航法プログラム（SCaNテストベッド）で構成されています。[9]パズルゲームPortal 2の架空のキャラクターWheatleyが「宇宙にいるよ！」と言っている画像が、補給船のパネルにレーザー刻印されていました。[10]
-

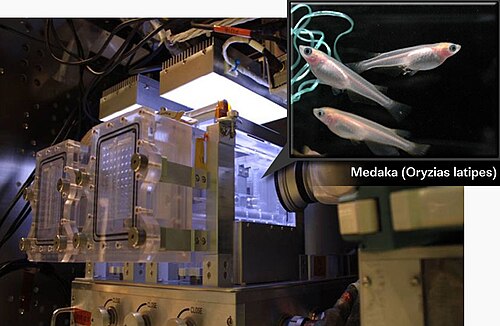

水生生息地実験装置 -
ISERVカメラ
手術
打ち上げ

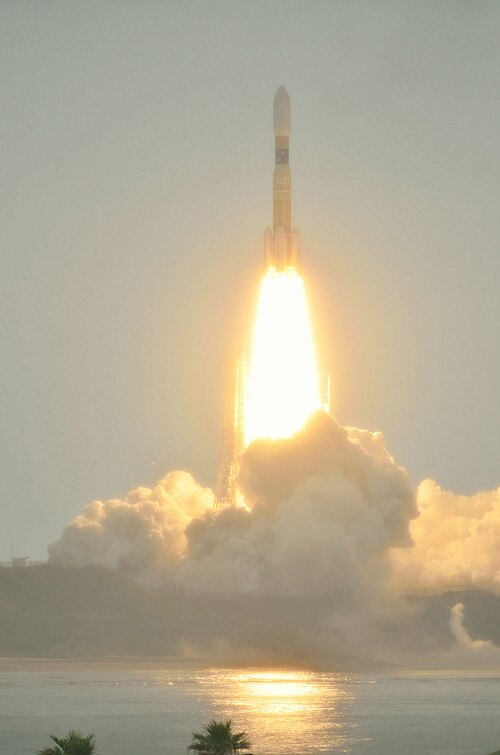

こうのとり3号機は、 2012年7月21日02:06:18 UTC（11:06:18 JST ）に種子島宇宙センターからH-IIBロケットで打ち上げられた。ロケットは太平洋上を赤道に対して51.66°の南東軌道を描きながらスムーズに飛行した。打ち上げから2分後、4つの固体ロケットブースターが打ち上げ用ロケットから分離し、計画通り2つずつ落下した。[11]次に第2段が点火され、こうのとり3号機を軌道に乗せるための推進を続けた。飛行開始から4分後、H-IIBはペイロードフェアリングと第1段を切り離した。第2段エンジンを点火した後、H-IIBはこうのとり3号機を望ましい初期軌道に投入し、打ち上げから14分後と53分後に分離が確認された。[12]こうのとり3号機の分離成功後、第2段エンジンが再度点火され、制御された再突入試験が実施された。[13]第2段はその後まもなく南太平洋に落下した。H-IIBロケットの飛行中、明らかな打ち上げ問題は発生しなかった。
H-IIBロケット打ち上げ時の天候は雨、西北西の風速2.3m/s、気温27.1 ℃でした。
停泊
軌道上で、こうのとり3号は軌道を徐々に調整する1週間の段階的調整期間に入った。[14]これまでの2機のHTVでは米国エアロジェット社製のエンジンが使用されていたのに対し、こうのとり3号のランデブー燃焼には新たに設計された日本製のエンジン4基が使用された。同時期に、こうのとり3号は宇宙船を国際宇宙ステーションと正確に位置合わせするための一連のドッキング前テストを実施した。
HTV-3の捕獲と結合作業は2012年7月27日に実施された。通信ゾーンに到達すると、宇宙船はISSのJEMモジュールにある近接運用システムを使用してステーションと通信を開始した。こうのとり3号が約9メートル（30フィート）以内に接近し、ステーションキーピングを開始すると、ヒューストンのミッションコントロールは宇宙ステーションの乗組員に、宇宙ステーションのロボットアームで宇宙船を捕獲するための「GO」を出した。そのコマンドは、2011年にこうのとり2号の捕獲を実行したCAPCOMのキャサリン・コールマンによって無線で伝えられた。
こうのとり3号は自由漂流状態となり、NASAのジョセフ・M・アカバ宇宙飛行士がISSのロボットアームを操作して、12:23 UTCにHTVのグラップル固定具を捕捉した。その後、ヒューストンのミッションコントロールセンターの地上ロボット操作員（ROBOチーム）が、宇宙ステーションのハーモニーモジュールの天底ポート（地球側）の結合前位置へのHTVの移動を完了した。その後、JAXAの第32次/第33次長期滞在の宇宙飛行士でフライトエンジニアの星出彰彦氏が結合作業を再開し、宇宙船を取り付け用インターフェイスに移動させた。これは、日本人宇宙飛行士が日本の宇宙船の捕捉を支援した初めてのケースとなった。[15] 14:24 UTCに16本の遠隔操作ボルトが共通結合機構で徐々に電動で締められ、14:34 UTCにこうのとり3号のISSへの結合が完了した。第32次長期滞在クルーは、2012年7月28日午前8時23分（UTC）にこうのとり3号のハッチを開け、与圧部補給キャリア（PLC）内に入って、PLC内から貨物物資の取り出しを開始しました。
MCEとSCaNテストベッドを積んだ曝露パレット（EP）は、ISSのロボットアームを使って地上のロボット操作員によってこうのとりの非与圧補給キャリアから取り出されました。その後、EPは星出彰彦によって操作されるJEMロボットアームに引き渡され、 2012年8月6日にきぼうの曝露実験プラットフォームに設置されました6。[16] MCEとSCaNテストベッドがパレットから取り外され、ISSの所定の場所に設置された後、曝露パレットは2012年8月10日にこうのとりに返却されました。[17]
-
-
カナダアーム2は捕捉のためHTV-3に向かって移動します。 -

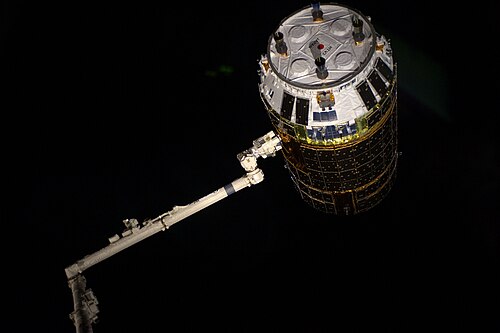

HTV-3はカナダアーム2によって掴まれています。 -

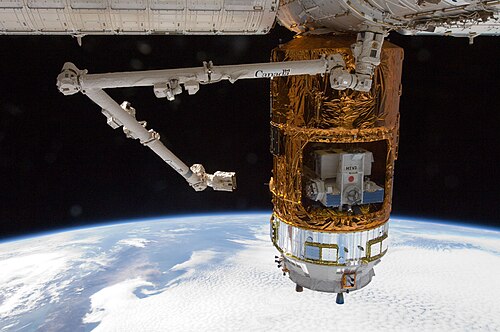

HTV-3号機は、ISSの結合位置に向けて徐々に移動中です。 -

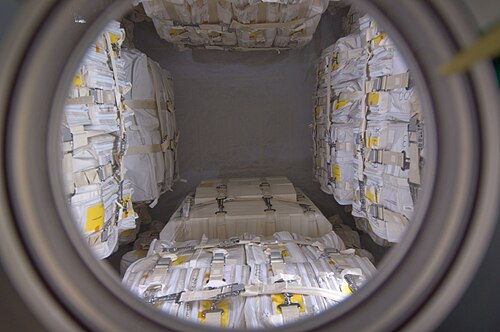

第32次長期滞在クルーが撮影したHTV-3の内部。
出発と大気圏への再突入
こうのとり3号機は2012年9月6日に分離される予定だったが、国際宇宙ステーションの活動スケジュールにより延期された。分離の準備として、再突入データレコーダー（REBR）とi-Ballが設置され起動され、2012年9月11日にハッチが閉じられた。[18]
こうのとり3号機は、2012年9月11日11時50分（UTC）にSSRMS （Canadarm2）によって分離され、 [19] 2012年9月12日15時50分（UTC）に放出された。[20] ISSから離脱した数分後、こうのとり3号機は中止シーケンスに入り、通常の緩やかな前方低軌道ではなく、急速にISSの軌道の前方に離脱した。SpaceFlightNowは、NASAのウェブサイトに掲載されている宇宙ステーションの軌道上状況を引用し、これはIn/out Computer 2の故障によって引き起こされたと報じた。 [ 21] NASAのISS軌道上状況には、通常以外のイベントについては何も記載されていない。[22]
記者会見で、HTVフライトディレクターの内山隆氏は、この現象は、 SSRMS（Canadarm2）によるHTVの分離後にHTVが残留運動したために発生したもので、離脱操作の通常の起動前に自由落下境界ボックスを超えたと考えられると述べた。[23]その後、Aviation Week & Space Technologyは、この現象はこうのとりのグラップル固定具とステーションのロボットアームの間の摩擦によって発生したと報じた。[24]
こうのとり3号は軌道離脱燃焼後、大気圏に突入し、2012年9月14日午前5時27分頃に破壊された。[25] i-BallとREBR（再突入データレコーダー）のデータは正常に回収された。[26] [27]
