KH-7 ギャンビット

バイマンのコードネーム「ガンビット」のKH -7（空軍計画206）は、1963年7月から1967年6月まで米国で使用された偵察衛星である。旧式のコロナシステムと同様に、写真を撮影し、未現像のフィルムを地球に持ち帰ることで画像情報を獲得した。典型的な地上解像度は2フィート（0.61メートル）から3フィート（0.91メートル）であった。^[1] KH-7衛星からの画像のほとんどは2002年に機密解除されたが、衛星計画（および衛星の構造）の詳細は2011年まで機密扱いのままであった。^[2]

国家偵察局は、プログラム終了後の要約報告書で、ガンビット計画は、高解像度の衛星写真が初めて撮影され、画像の69.4%が3フィート（0.91メートル）以下の解像度であったこと、打ち上げ、軌道、回収の成功記録が以前のシステムの記録をはるかに上回ったこと、後続のより大規模なシステムを開発して成功裏に飛行できるレベルまで最先端技術を進歩させたことなどから、非常に成功したと結論付けた。報告書はまた、ガンビットが諜報機関に、立ち入り禁止区域の高解像度衛星写真を提供し、その情報価値が「極めて高い」と考えられたと述べた。^[1]特に、その全体的な成功は、コロナとサモスの2つの第一世代の写真偵察プログラムとは際立った対照をなしていた。コロナは故障が多すぎて一貫した成功を収めることができず、サモスは基本的に完全な失敗で、打ち上げ事故ですべての衛星が失われるか、使用可能な画像を返さなかった。

GAMBIT は、あまり成功しなかった CORONA と完全に失敗した SAMOS の代替として 1962 年に登場しましたが、CORONA はキャンセルされず、実際には 1970 年代初頭まで新しいプログラムと並行して運用が続けられました。CORONA はThor-Agenaロケット ファミリーを使用していましたが、GAMBIT はSAMOS に使用されたブースターであるAtlas-Agenaで打ち上げられました。1965 年に改良されたKH-8 GAMBIT-3衛星が開発された後、運用はより大型のTitan IIIBロケットに移行しました。

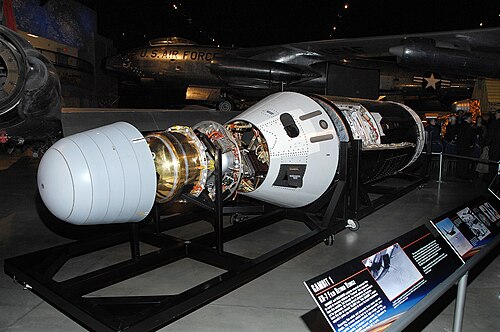

GAMBIT-1衛星はそれぞれ長さ約15フィート（4.6メートル）、幅約5フィート（1.5メートル）、重さ約1,154ポンド（523キログラム）、約3,000フィート（910メートル）のフィルムを搭載していました。^[3]

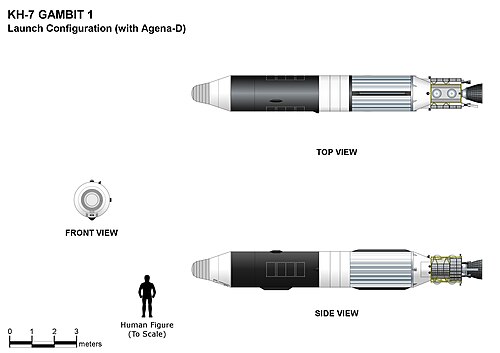

測地軌道写真衛星システムの実現可能性調査では、1960年代の米国の光学偵察衛星には、軌道（または周回）制御車両（OCV）、データ収集モジュール（DCM）、および回収セクション（RS）という3つのサブシステムがあることが明らかになっています。^[4] KH-7の場合、DCMはカメラ光学モジュール（COM）とも呼ばれ、長さ5.5メートル（18フィート）、直径1.52メートル（5フィート0インチ）のOCVに統合されています。^[5]

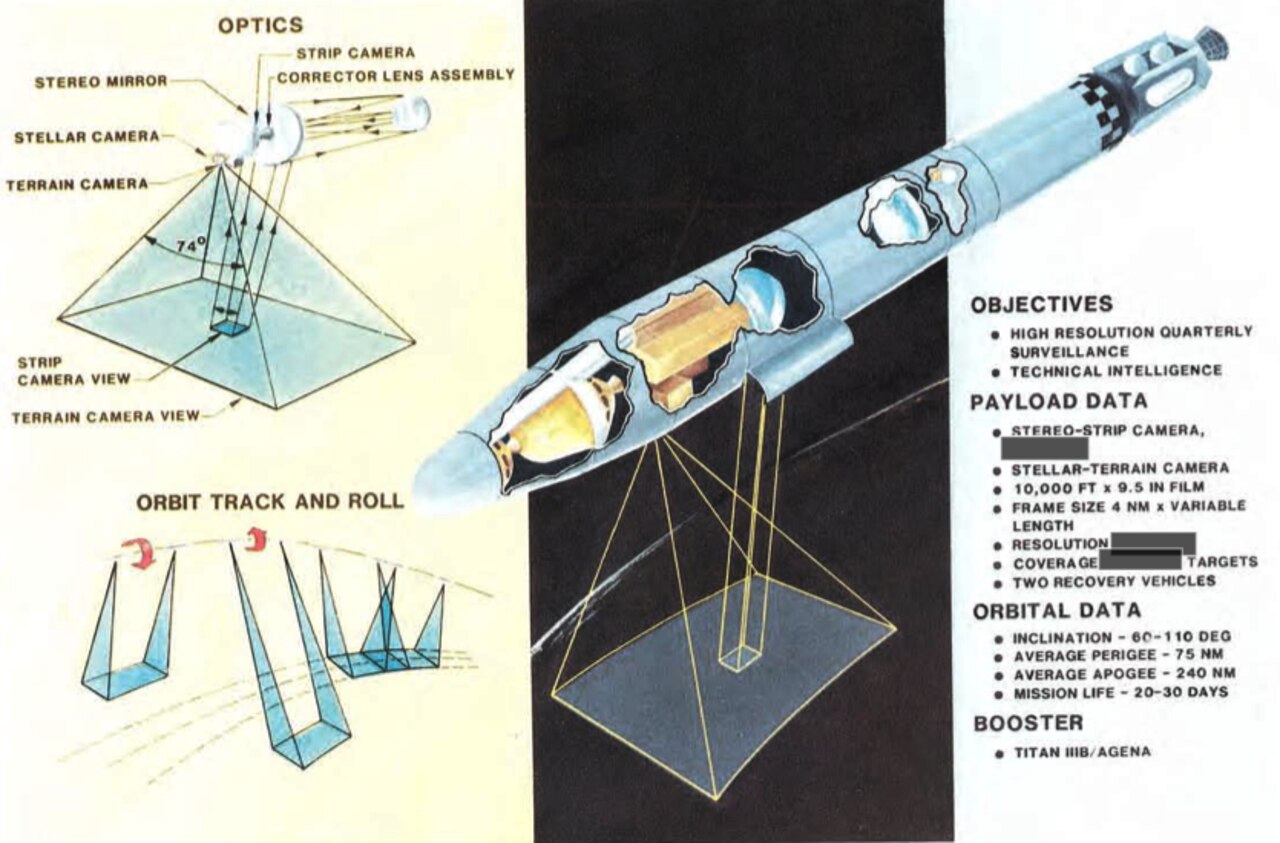

KH-7 のカメラ光学モジュールは、シングルストリップカメラ、恒星カメラ、インデックスカメラの 3 つのカメラで構成されています。

ストリップカメラでは、地上画像は操作可能な平面鏡によって直径1.21 m (4 ft 0 in)の固定凹面主鏡に反射される。主鏡は、平面鏡の開口部とロス補正器を通して光を反射する。小さなスリット開口部を通して22 cm (8.7 in)幅のフィルムの可動部分を露光することにより、6.3°幅の地上帯の画像を撮影した。^{[6] [7]}衛星の初期の地上解像度は1.2 m (3 ft 11 in)であったが、1966年までに0.6 m (2 ft 0 in)に向上した。各衛星の重量は約2,000 kg (4,400 lb)で、1回のミッションで1つのフィルムバケットを帰還した。カメラとフィルム搬送システムはイーストマン・コダック社によって製造された。^[7]

インデックスカメラは、KH-4およびKH-6衛星で以前に使用されていたカメラシステムのコピーであり、姿勢を決定するために機体のロール位置の方向から地球を撮影します。恒星カメラは、画像平面にレゾグリッドを重ねて星野の画像を撮影します。^{[6] S/Iカメラは}Itek社から提供され、地平線センサーはBarnes Engineering Co.社から提供されました。^[1]

軌道制御機と回収機の主契約者はゼネラル・エレクトリック社であった。^{[1]フィルムは、この目的のために特別に装備された}C-130ハーキュリーズによって空中で回収されることになっていた。^[8]

KH-7衛星はすべて、1964年7月にヴァンデンバーグ空軍基地の一部となったポイント・アルゲロから打ち上げられた。KH-7衛星は4001から4038までの38回のミッションを遂行し、そのうち34回はフィルムを、そのうち30回は使用可能な画像を返した。ミッション期間は1日から8日間であった。 ^[9] KH-7衛星は、軌道上で合計約170日間の運用日数を記録した。^[1]

高解像度の機器であるKH-7は、「ホットスポット」の詳細な写真を撮影しました。その写真のほとんどは中国とソ連の核施設とミサイル施設で、都市と港湾は少量しか撮影されていません。^[10]このカメラから撮影された画像のほとんど、19,000枚は、2002年に大統領令12951号^{[11]の結果として機密解除されました。これは}CORONAの機密解除と同じ命令であり、フィルムのコピーは米国地質調査所の地球資源観測システム事務所に移管されました。^[12]イスラエル国をカバーする約100枚のフレームは機密のままです。^[13]

1964年初頭、CIAはガンビットを使ってキューバの軍事施設を撮影する案を検討したが、衛星は主に高緯度のソ連領土を念頭に設計されており、また、米国の諜報機関にとって関心が薄いラテンアメリカ・カリブ海地域に衛星全体を無駄に費やすことになるため、実行不可能として却下された。キューバの活動の取材にはU-2偵察機の飛行で十分であると判断された。

ミッション4009にはレーダー監視用のELINT P-11サブ衛星が含まれており、より高い軌道に打ち上げられました。^{[14] [15]}

(NSSDC ID番号: COSPARを参照 )

セクションソース: Space Review ^[7]

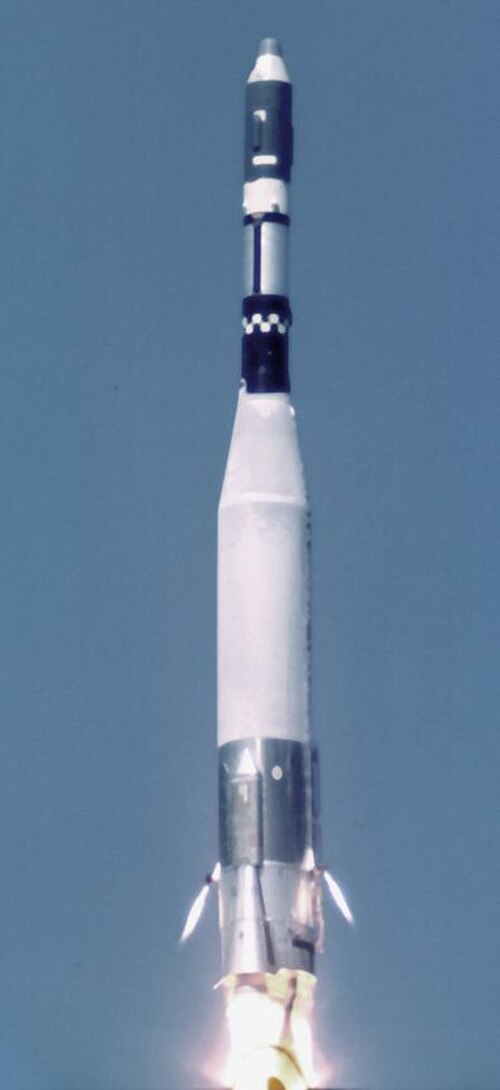

ガンビットは、次世代の打ち上げロケットシステムが初めて使用された機体となった。アトラス・アジェナ・ブースターの製造元であるコンベアとロッキードは、1963年まで使用された多数のカスタマイズされた派生型に代わる改良された標準化されたロケットの導入を開始した。これらの派生型は、混乱が絶え間なく続き、信頼性が低く、ミッションの失敗を引き起こしていた。これに先立ち、オハイオ州クリーブランドのルイス宇宙飛行センターは、アトラスとアジェナをNASAと空軍の打ち上げの両方で1つの標準構成に切り替え、テストとチェックアウトの手順を統一し、ブースター内のさまざまなハードウェア部品の材料と製造プロセスを改善するよう勧告した。標準化されたアジェナBであるアジェナDが最初に登場し、改良されたアトラスSLV-3の飛行にはさらに1年かかった。最初に飛行した8機のガンビットは、依然としてカスタム改造されたアトラスD ICBMコアを使用し、1964年8月のガンビット4010がSLV-3の最初の使用となった。その後、在庫に残っていた最後の旧式アトラスを使用した 4013 を除くすべての GAMBIT は SLV-3 を使用しました。

1963 年初頭、GAMBIT 計画は失敗から始まった。1963 年 5 月 11 日、最初の GAMBIT 衛星は、ヴァンデンバーグ空軍基地の SLC-4W にあるアトラス アジェナ 190D の上に載り、打ち上げを待っていた。ブースターに LOX を充填中に気泡が発生し、推進剤の充填が停止されるとすぐに、気泡が充填/排出バルブを損傷した。これにより、LOXとヘリウムの圧力ガスの両方がすぐにタンクから漏れ出し、アトラスの気球外板の圧力が下がり、打ち上げ機全体が地面に崩れ落ちた。RP -1タンクが破裂し、内容物が発射台にこぼれた。火災や爆発はなかったが、アジェナは軽微な損傷を受け、衛星はカメラが地面との衝突で押しつぶされてレンズが破壊されたため、かなりの損傷を受けた。発射台自体は、極低温の LOX にさらされて鋼鉄の梁が割れた以外は無傷で、2 日で修復された。幸運にも、ブースターに搭載された衛星は実際の打ち上げに予定されていた衛星とは別物であり、ペイロード シュラウドもそのまま残っていたため、権限のない者が GAMBIT を見ることはできなかった。この計画は厳重に秘密にされ、GAMBIT に関する情報は計画に直接関わる者だけに限定されていた。初期のCORONAおよびSAMOS の飛行は、一般向けには単に科学ミッションとして宣伝されていたが、科学データを返送できなかった理由を説明することは次第に困難になっていった。1961 年後半、ジョン F. ケネディ大統領は写真偵察計画に秘密のベールをかぶせるよう命じ、1963 年の GAMBIT のデビューまでに、国防総省の発表には「機密扱いのペイロード」の打ち上げ以外の詳細は記載されていなかった。

アジェナは修理のためにロッキード社に送り返され、別のアトラス (機体 201D) が使用され、1963 年 7 月 12 日に最初の成功したガンビット ミッションが打ち上げられました。打ち上げ機は完璧に機能し、ガンビットを高度 189 km (117 マイル) の極軌道に投入しました。空軍はこのミッションを 4001 と指定しました。

エアロスペース コーポレーションは、ガンビットの最初の飛行中、軌道制御機 (OCV) をアジェナに取り付けたままにすることを推奨しました。これは、他のアジェナのテストでは成功が証明されたプロセスでしたが、OCV はそうではありませんでした。この決定により、ガンビットの機能が制限され、機体の真下にあるターゲットの写真しか撮影できなくなりました。ミッション 4002 の写真撮影フェーズが成功すると、OCV とアジェナは切り離され、再突入機はハワイ北西の海上に降下しました。再突入機は、改良版のフルトン地対空回収システムを使用したC-130 ハーキュリーズ航空機によって空中でキャッチされました。その後、フィルムキャニスターは、現像のため、ニューヨーク州ロチェスターにあるイーストマン コダックのホークアイ施設に直ちに輸送されました。 ^[16]

GAMBIT ミッション 4003 は、1963 年 10 月 25 日に打ち上げられました。フィルム キャニスターは写真撮影段階の後に再び正常に排出され、カプセルは航空機によって回収されました。その他のテストは OCV で実施されました。

GAMBIT ミッション 4004 は 1963 年 12 月 18 日に打ち上げられ、フィルム キャニスターが回収されました。ミッション 4005 から 4007 も成功しました。

1964 年 5 月、ミッション 4008 は、アジェナがブースト フェーズ中に原因不明のロールを起こし、大きな問題に見舞われました。OCV システムに問題があったにもかかわらず、フィルム キャニスターはいくつかの画像を返すことができました。

残りのミッションの多くで、画像が粗悪または全く撮れないなど、さまざまな問題が発生した。これらの問題の多くは、ガンビット衛星に搭載されていた信頼性の低い有線記録システムが原因であった（1960年代半ばには、テープレコーダーはまだ広く普及していなかった）。2つの衛星は太平洋に到達した。最初の衛星は、1964年10月8日に打ち上げられた4012号だった。アジェナのエンジンは作動開始から1.5秒後に停止し、ガンビットは軌道に到達しなかった。故障の調査により、エンジンリレーボックスで電気的なショートが発生し、点火から0.4秒後にカットオフ信号が出されたことが判明した。1.5秒後にエンジン作動コマンドが停止するとすぐに、アジェナの推進システムが停止した。アジェナの工場記録を調査したところ、あまり使用されていない端子コネクタの一対の金属ネジが折れてどこかに消えていたことが判明した。このネジがどこかに落ちてショートを引き起こしたのではないかと推測された。テレメトリデータは、アジェナシステムの他の部分では完全に正常なパフォーマンスを示していた。もう1つの失敗は、1965年7月12日に打ち上げられた4020号機で、アトラスのプログラマーが誤ってSECOコマンドとBECOコマンドを同時に発行し、その結果推進システムが停止して打ち上げ機が約1,090 km (680 mi) 先の太平洋に落下した。後者は、ロバート・グリア少将に代わってKH-7プログラムの責任者に就任したばかりのジョン・L・マーティン准将が目撃した最初の飛行であった。マーティンは厳しく取り締まり、より高い技量と品質基準を要求し始めた。彼はプログラムの成功率を大幅に向上させたとされている。

1964 年前半までの GAMBIT の飛行はほぼ成功していたが、その年の後半から 1965 年前半にかけて一連の故障が発生した。これには、前述の 2 回の打ち上げ失敗に加え、画像を返さなかった GAMBIT 4013 と、バッテリー爆発を起こした GAMBIT 4014 が含まれる。GAMBIT 4019 も画像を返さなかった。最終的に、原因は SLC -4Wアンビリカル タワーに追加された余分な構造物であり、打ち上げ時にアトラス アジェナ スタックに共振振動が伝わり、ブースター内のランダムなコンポーネントが揺れ、宇宙船が緩んだことが判明した。

KH-7 ガンビットは、いくつかの失敗があったにもかかわらず、全体的には成功し、国家偵察局と大統領に質の高い情報収集を提供しました。その後の KH-7 プロジェクトでは、宇宙船とそのカメラ システムが大幅にアップグレードされ、大幅に改善されました。

1963年度から1967年度までの38回の飛行を実施したKH-7プログラムの総費用は、経常外費用を除いたもので、NASAに販売された5台のGAMBITカメラを除いたもので、1963年の価値で6億5,140万ドル（インフレ調整後の現在の価値で64億8,000万ドル）であった。^[17]産業施設、開発、および一時的なサポートにかかる経常外費用は、総プログラム費用の24.3%にあたる2億910万ドルであった。その結果、総プログラム費用は1963年の価値で8億6,050万ドル（インフレ調整後の現在の価値で85億6,000万ドル）となった。^[1]
