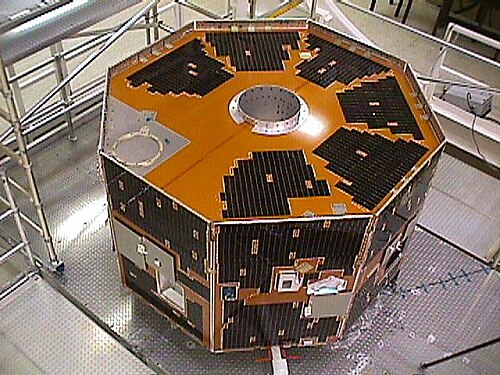

.jpg/500px-IMAGE_(Explorer_78).jpg) 準備中のIMAGE（エクスプローラー78）衛星 | |||||||||||||||
| 名前 | エクスプローラー 78 MIDEX-1 イメージャーによる磁気圏界面からオーロラまでの地球規模の探査 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ミッションタイプ | 磁気圏研究 | ||||||||||||||
| オペレーター | NASA /ゴダード 応用物理学研究所 | ||||||||||||||
| コスパーID | 2000-017A | ||||||||||||||
| SATCAT番号 | 26113 | ||||||||||||||
| Webサイト | pluto.space.swri.edu/IMAGE/image.gsfc.nasa.gov | ||||||||||||||
| ミッション期間 | 2年（計画） 24年8ヶ月23日 （軌道上） | ||||||||||||||
| 宇宙船の特性 | |||||||||||||||
| 宇宙船 | 探検家 LXXVIII | ||||||||||||||
| 宇宙船の種類 | 磁気圏界面からオーロラまでの地球規模の探査のためのイメージング装置 | ||||||||||||||
| バス | 画像 | ||||||||||||||
| メーカー | ロッキード・マーティン・ミサイルズ・アンド・スペース・コーポレーション | ||||||||||||||
| 打ち上げ質量 | 494 kg (1,089 ポンド) | ||||||||||||||
| 寸法 | 225 × 152 cm（89 × 60インチ） | ||||||||||||||
| 力 | 286ワット | ||||||||||||||
| ミッション開始 | |||||||||||||||
| 発売日 | 2000年3月25日 20:34:43.929 UTC [1] | ||||||||||||||
| ロケット | デルタ II 7326-9.5 (デルタ 277) | ||||||||||||||
| 発射場 | ヴァンデンバーグ、SLC-2W | ||||||||||||||
| 請負業者 | ボーイング・ローンチ・サービス | ||||||||||||||
| ミッション終了 | |||||||||||||||
| 無効化 | 2005年12月18日 | ||||||||||||||
| 最後の連絡 | 2018年3月4日 | ||||||||||||||
| 軌道パラメータ | |||||||||||||||
| 参照システム | 地球中心軌道[2] | ||||||||||||||
| 政権 | 極軌道 | ||||||||||||||
| 近地点高度 | 1,000 km (620 マイル) | ||||||||||||||
| 遠地点高度 | 46,004 km (28,586 マイル) | ||||||||||||||
| 傾斜 | 90.01° | ||||||||||||||
| 期間 | 856.00 分 | ||||||||||||||
| |||||||||||||||
.png/500px-IMAGE_logo_(transparent).png){kind=spacer} イメージミッションパッチ エクスプローラープログラム | |||||||||||||||
IMAGE（磁気圏界面からオーロラまでの地球規模探査のための画像化装置、エクスプローラー78号またはMIDEX-1）は、太陽風の変化に対する地球の磁気圏の地球規模の反応を研究したNASAの 中型探査ミッションであった。失われたと考えられていたが、2018年8月現在、回収可能である可能性がある。2000年3月25日20:34:43.929 UTC [1]に、デルタIIロケットでヴァンデンバーグ空軍基地から2年間のミッションで打ち上げられた。[3]約6年後、延長ミッション中の2005年12月に予期せず運用を停止し、失われたと宣言された。[4]この宇宙船はNASAの太陽地球接続プログラムの一部であり、そのデータは査読付き学術誌に掲載された400を超える研究論文で使用されている。[ 5 ]主任研究者はサウスウェスト研究所のジム・バーチ氏でした。
2018年1月、アマチュア衛星追跡者が、この衛星が地球に何らかの信号を送信していることを発見した。[6] [7] NASAは、この宇宙船と通信し、ペイロードの状態を確認しようとしたが、古いハードウェアとソフトウェアを追跡し、現在のシステムに適合させる必要があった。[8] 2018年2月25日、IMAGEとの通信は再び途絶えたが、2018年3月4日に復旧した。信号は2018年8月5日に再び消失した。復旧作業が成功すれば、NASAは再開されたミッションに資金を提供する可能性がある。[9]
概要
IMAGEは、地球の磁気圏を撮影することに特化した最初の宇宙船でした。[10] IMAGEは中型探査機（MIDEX）計画によって開発された宇宙船であり、地球の磁気圏を観測し、内部磁気圏内のプラズマの包括的な地球規模の画像を作成することに特化した最初の宇宙船でした。IMAGE機は、傾斜角90.01°（極を通過）、周期14.2時間で地球の周りを1,000 km（620マイル）× 46,004 km（28,586マイル）の軌道に配置されました。[2]
人間の目には見えない波長で 2 分ごとに画像を取得することにより、太陽風と磁気圏の相互作用や磁気嵐中の磁気圏の反応を詳細に研究することができました。遠方の軌道から、宇宙船はこれまで見えなかった内部磁気圏の空間領域の豊富な画像を作成し、すべての科学的目標を超えました。2005 年に失われた直前の上級レビューでは、このミッションは「非常に生産的」であり、[11]いくつかの理論的予測 (プラズマ圏のプルーム、真夜中の前のリング電流の注入、継続的な反平行再結合など) を確認し、多数の新しい予期しない現象 (プラズマ圏の肩、サブオーロラ陽子アーク、二次的な星間中性原子流など) を発見し、キロメートル連続放射のソース領域、電離層流出における太陽風圧力パルスの役割、サブストーム中の陽子オーロラと電子オーロラの関係に関する一連の未解決の疑問に答えました。[11] [12] 2005年12月に宇宙船が沈黙したとき、すでに2010年までのミッション延長が承認されていました。[11]
IMAGEの費用は、宇宙船、機器、打ち上げロケット、地上運用を含めて1億3,200万ドルと見積もられています。[10]

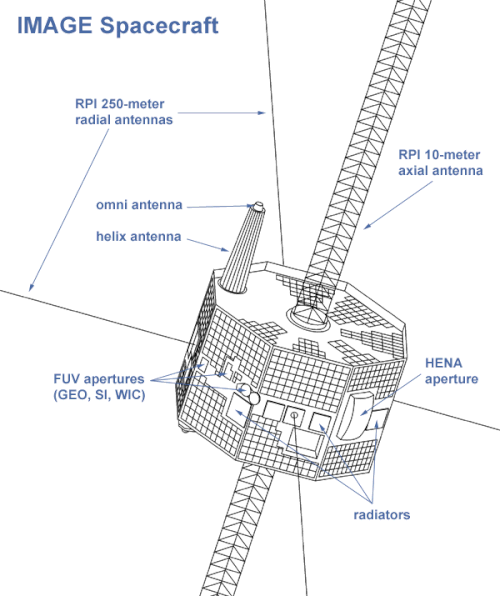

ペイロード
科学観測機器は3つの機器群から構成されています: [10]
- 高エネルギー中性原子イメージャー (LENA、MENA、HENA) — これらの機器は、外気圏の水素、ヘリウム、酸素 原子を使用して画像を作成し、低、中、高エネルギーの親イオンの特性を決定します。高エネルギー中性原子イメージャー (HENA) は、カッシーニ-ホイヘンスミッションで運ばれた MIMI/INCA (磁気圏イメージング機器/イオンおよび中性カメラ) センサーの改良版です。
- 紫外線イメージャー(FUV および EUV) —極端紫外線(EUV) イメージャーは、地球のプラズマ圏内のヘリウム原子からの光を検出します。遠紫外線 (FUV) イメージャーは、3 つの検出器を使用して、異なる波長でオーロラを画像化し、さまざまなイオンの分布を測定します。
- 電波プラズマイメージャー (RPI) — この機器は電波パルスを使用して、地球の磁場全体を画像化します。長さ 502 m (1,647 フィート) のアンテナから電波バーストが送信され、プラズマ圏の外側の境界から地球の磁場が太陽風の影響を受ける境界まで、荷電粒子の雲に反射されます。RPI は、宇宙船の位置で自然に発生するプラズマ波も測定します。
中央計器データ処理装置（CIDP）とコマンド＆データ処理サブシステム（メインオンボードコンピュータ）は、実績のあるIBM RAD6000 航空電子機器 プロセッサを中心に構築されました。[10]
実験
極端紫外線イメージング装置 (EUV)
IMAGE ミッションの極端紫外線イメージャー (EUV) は、30.4 nm での共鳴散乱放射を検出することで、地球のプラズマ圏内の He+ の分布を観測します。このイメージャーは、地球規模で地球のプラズマ圏内の冷たいプラズマの構造とダイナミクスを記録します。30.4 nm の特徴は、プラズマ圏内の最も明るいイオン放射であり、スペクトル的に分離されており、その波長での背景は無視できるため、比較的簡単に測定できます。プラズマ圏内の He+ 放射は光学的に薄く、その明るさは He+ 柱の存在量に直接比例するため、測定値の解釈は簡単です。プラズマ圏内の He+ を効果的に撮影するには、EUV の高い遠地点と広い視野により、1 回の露出でプラズマ圏内全体のマップを提供するグローバルな「スナップショップ」が必要です。EUV は、それぞれ直径 30° の視野を持つ 3 つの同一のセンサー ヘッドで構成されています。これらのセンサーは、衛星の回転によってプラズマ圏を横切る84°×30°の扇形の視野をカバーするために互いに傾けられています。EUVの空間分解能は、遠地点から見た赤道面で0.1 R Eの0.6°です。感度は1.9カウント/秒-レイリーで、10分の時間分解能でプラズマ圏の位置をマッピングするのに十分です。[13]
遠紫外線イメージング装置 (FUV)
IMAGE 衛星の機器群には、3 つの遠紫外線 (FUV) 機器が含まれています。120 ～ 190 nm の波長領域では、下向きのオーロラ イメージャーは、雲や地面から散乱した太陽光による影響が最小限に抑えられ、天底ビューイング ジオメトリで観測されるオーロラの輝度は、高緯度の昼光がある状態でも観測できます。広帯域イメージング カメラ (WIC) は、オーロラの LBH N2 バンドをイメージングすることで、空間的および時間的な解像度を最大限に高めたオーロラの広帯域紫外線画像を提供します。単色イメージャーの分光イメージャー (SI) は、波長でフィルター処理されたさまざまな種類のオーロラをイメージングします。ドップラー シフトしたライマン a を測定することで、オーロラの陽子誘起成分を個別にイメージングできます。最後に、GEO 機器は、磁気圏内の電荷交換のための中性背景密度源の尺度である地コロナ放射の分布を観測します。 FUV 機器補完装置は、回転する IMAGE 衛星から放射状に外側を向いているため、各スピン (120 秒周期) 中にオーロラと地球を観測する時間はごくわずかです。WIC、SI、GEO の詳細な説明と、それぞれの性能検証については、Space Science Reviews 2000 年 1 月号を参照してください。FUV 機器の重要な要件の 1 つは、光子収集効率を最大化し、露出に使用できる短い時間を効率的に使用することです。FUV オーロラ撮像装置 WIC と SI はどちらも視野が広く、オーロラ領域が視野内を進むにつれてデータを連続的に取得します。データ量を最小限に抑えるため、複数の画像が取得され、各画像を適切にシフトして宇宙船の回転を補正することで電子的に加算されます。解像度の低下を最小限に抑えるため、加算前に WIC と SI の両方の画像の歪みをリアルタイムで補正する必要があります。歪み補正には、軌道上プロセッサによって多項式関数に最小二乗近似することによって事前に生成された高速ルックアップ テーブルが使用されます。機器は、付属論文に記載されているように、主に真空チャンバー内の固定プラットフォーム上で個別に較正されました。軌道上での性能を推定するために、回転プラットフォームに搭載された可視光線および近紫外線シミュレータを使用して、広範囲にわたる地上テストが実施されました。[14]
高エネルギー中性原子イメージング装置 (HENA)
IMAGE の高エネルギー中性原子 (HENA) イメージャーは、中性原子イメージングを使用して地球の磁気圏環境を観測するために設計された 3 つの機器のうちの 1 つです。HENA 機器は、10 ～ 500 keV のエネルギー範囲で ENA の速度、軌道、エネルギー、質量を測定し、これらのデータから内部磁気圏内の ENA 発生源領域の画像を生成します。HENA の 2 つの主要コンポーネントは、センサーとメイン エレクトロニクス ユニット (MEU) です。HENA センサーは、入口スリットの前にファン構成で取り付けられた交互に帯電する偏向プレート、3 つのマイクロチャネル プレート検出器(MCP)、ソリッド ステート検出器 (SSD)、2 つのカーボン シリコン ポリイミド フォイル (1 つは入口スリットに、もう 1 つは背面 MCP の直前に配置)、およびフォイル (または SSD) から放出された二次電子を MCP に誘導する一連のワイヤと電極で構成されています。 MCP と偏向板、および二次電子ステアリング用の電力は、センサーに付属する高電圧電源によって供給されます。MEU には、HENA のデータ処理ユニット(DPU)、アナログ電子機器 (センサーからの信号を増幅および処理し、ハウスキーピング監視を実行)、アナログ/デジタル コンバータ、および低電圧電源が含まれています。
HENA は、検出した ENA の速度を、飛行時間(ToF) とセンサーを通る軌道 (入口スリットからバック フォイルと 2 次元イメージング MCP 検出器または SSD まで) を測定することで決定します。入射する ENA が入口フォイルを通過すると、二次電子が生成され、加速されて前面のイメージング MCP に誘導されます。この MCP (「開始」MCP) は、TOF 分析の開始信号を提供し、ENA が入口スリットを通過した位置を記録します。次に、ENA はセンサーを通過してバックプレーンに進み、2-D イメージング MCP の前のフォイルまたは SSD に衝突します。前者の場合、バック フォイルから放出された二次電子が 2-D イメージング MCP の停止パルスをトリガーし、入射した ENA の位置も記録します。ENA が SSD に衝突した場合、衝撃によって放出された二次電子は「一致」MCP に誘導され、TOF 停止を提供します。信号; 衝突位置は SSD によって記録されます。開始信号と停止信号は MEU のアナログ ToF エレクトロニクスによって処理され、DPU への入力用にデジタル化されます。開始パルスと停止パルスは ENA の飛行時間を示し、位置測定は ENA の軌道とセンサー内の経路長を示します。飛行時間と経路長という 2 つの情報を使用して、HENA は ENA の速度を計算できます。入射 ENA のエネルギーは SSD で測定されます。ENA が SSD に衝突すると、電流パルスが生成されます。このパルスの振幅 (パルス高) は、ENA が SSD 結晶に蓄積するエネルギー量に正比例します。したがって、パルス高を分析することで、HENA は SSD に入射する ENA のエネルギーを決定できます。また、質量はエネルギーの 2 倍を速度の 2 乗で割った値に等しいため、ENA のエネルギーと速度が判明すれば、その質量を計算できます。 HENAでは、速度とSSDエネルギー測定から質量を計算することが、ENAの組成を決定するために主に使用されています。2番目の技術は、MCP信号のパルスの高さを使用して、磁気圏内で予想される最も一般的な2つの中性原子である酸素と水素を区別します。[15]
低エネルギー中性原子イメージング装置 (LENA)
IMAGE の低エネルギー中性原子 (LENA) イメージャーは、中性原子イメージングを使用して地球の磁気圏環境を観測するために設計された 3 つの機器のうちの 1 つです。LENA の目的は、(1) 電子、イオン、または UV からの干渉なしに中性粒子を測定すること、(2) 中性陽子を酸素と区別すること、(3) 広範囲の現地時間にわたって 5 分間の時間スケールでイオン流出を決定すること、(4) 高い計数統計で 10 eV ほどの低エネルギーを測定することです。LENA 機器は、コリメータ、変換ユニット、抽出レンズ、分散エネルギー分析器、および位置敏感粒子検出機能を備えた飛行時間型質量分析器で構成されています。中性粒子は、荷電粒子をフィルタリングするコリメータを通って機器に入ります。LENA は、タングステン表面からのほぼ鏡面反射によって中性粒子を負イオンに変換します。表面からの負イオンは、同じエネルギーを持つすべての負イオンを固定された場所に集束させる抽出レンズによって収集されます。抽出レンズでは、イオンは静電分析装置に入る前に20kVで加速されます。最後に、イオンは飛行時間/位置検出セクションを通過し、イオンの質量、エネルギー、角度が決定されます。[16]
中エネルギー中性原子イメージング装置 (MENA)
IMAGE の中エネルギー中性原子 (MENA) イメージャーは、中性原子イメージングを使用して地球の磁気圏環境を観測するように設計された 3 つの機器のうちの 1 つです。MENA は、1 ～ 30 keV のエネルギーを持つ高エネルギー中性水素原子と酸素原子を検出するように設計されたスリット型イメージャーです。この機器は、入射する ENA の飛行時間と入射角を決定します。これらの生データから、ENA の軌道と速度を計算し、それらが放出された磁気圏領域の画像を生成します。このイメージャーは、DPU に取り付けられた 3 つの同一のセンサー ヘッドで構成されています。3 つのセンサー ヘッドは、DPU の上に並んで取り付けられています。中央のセンサーは正面を向いており、スピン軸の平面で 107° の視野を持っています。2 つのサイド センサーの視線方向は、中央のセンサーの視線方向から 20° オフセットされています。この 20° のオフセットは、各検出器の中央にある 20° の死角を補正します。結果として、スピン軸の平面における視野は 147° になります。MENA DPU は、4.91 MHz で動作する 16 ビットの Harris RTX2010 マイクロコントローラ1 台、生データの処理に使用されるルックアップ テーブル、低電圧電源、高電圧コントローラ、および 3 つのセンサーそれぞれについて、フロントエンドの飛行時間とパルス高の電子機器と高電圧電源で構成されています。DPU は、センサー ヘッドおよび中央機器データ プロセッサ (CIDP) と通信します。機器の健全性と安全性を監視し、生のセンサー データを受信して処理し、2 分ごとに (つまり、宇宙船の各スピン期間ごとに) 1 つの画像を生成します。この画像は、生のセンサー データ、イベント レート データ、およびハウスキーピング データの選択とともに、地球へのダウンリンク用に CIDP に送信します。[17]
ラジオプラズマイメージャー (RPI)
ラジオプラズマイメージャー（RPI）は、電波のパルスを使用して、地球の磁場のほぼ全量を「探知」しました。先端から先端までの長さが 502 m（1,647 フィート）のアンテナを備えたこの装置は、宇宙に飛ばされたセンサーの中では最大級です。警官のレーダー探知機のように、RPI の 10 ワット送信機は電波のバーストを発射し、プラズマ圏の外側の境界から、地球の磁場が太陽風の影響を受ける境界まで、荷電粒子の雲に反射しました。RPI「レーダー」は、AM ラジオの帯域全体とそれ以上に及ぶ 3 キロヘルツ（1 秒あたりのサイクル数）から 3 メガヘルツまでのスペクトルをスキャンします。5 分ごとに、返送された電波信号から画像が作成され、遠くのプラズマ雲の方向、速度、密度に関する情報が含まれます。この装置は、マサチューセッツ大学ローウェル校のBodo Reinisch 博士が率いるチームによって開発されました。中央計測データ処理装置（CIDP）は、すべてのイメージャーからの科学データの取得、圧縮、保存、テレメトリフォーマットを提供し、イメージャーへのコマンドのルーティング、宇宙船システムとのインターフェースを行います。CIDPはSwRIによって開発されました。[10]
連絡が取れなくなった
2005 年 12 月 18 日、衛星は 16:20 UTC に予定されていた交信に失敗した。それ以前の交信は、同日 07:39 にトラブルの兆候もなく正常に終了していた。[18] : 14 その後数日から数週間にわたって、送信機をリセットし、アンテナを変更し、その他の方法で宇宙船との交信を再度確立するためのコマンドが「ブラインド」で送信されたが、信号は受信されなかった (変調されていない搬送波さえも)。復旧作業には、 NASA ディープ スペース ネットワーク(NASA DSN) の異なるアンテナの使用、NASA DSN の体系的なエラーが発生した場合に備えて NASA 以外の地上局の使用、72 時間のウォッチドッグ タイマーをトリガーするために数日間コマンドを送信しないこと、アンテナの位置がずれている場合に備えて送信電力を上げること、衝突やその他の損傷を示す破片、回転速度の変化、軌道の変化を確認するために衛星を光学およびレーダーで観測することなどが含まれていた。[18] : 16–17
また、宇宙船はわずかに回転速度を上げ、ヒーターを非対称にオンにするように命令された。これらが観測されれば、宇宙船はコマンドを受信できるが送信できないことを示すことになる。どちらの変化も見られず、後の分析では温度変化は検出できなかったことが示された。[19] : 9–10 宇宙船の温度を観測して、完全に死んでいたのか、それともセーフモードで予想される電力を消費していたのかを判断する試みは、決定的なものにはならなかった。[19] : 10–11
慎重な故障分析により、双方向通信の突然の喪失の考えられる原因の1つとして、トランスポンダのソリッドステート 電力コンバータ（SSPC）に、高電流（100 Aの短絡。[20]重要なのは、このようなシャットダウンは電源のテレメトリ出力で報告されず、この欠如は文書化されていなかったことです。 [21]文書化されていなかったため、宇宙船のハードウェアとソフトウェアには、SSPC が良好な状態を報告した場合に SSPC をリセットしようとする規定がありませんでした。[20] [19] : 13 これにより、明らかに損傷していない宇宙船との無線通信ができなくなるという、観察された症状が発生します。[19] : 1,12–13,22,29–31
このような短絡は宇宙船に致命的な損傷を与えることなく起こることはほぼ不可能であるが、放射線によって引き起こされるシングルイベントアップセットによってシャットダウンが誤って引き起こされる可能性がある。[20] [19] : 1,30–31 これは電源をオン/オフすることで簡単に修正できるが、宇宙船の設計ではそのようなコマンドを送信する方法が残されておらず、またそのようなコマンドが組み込まれてもいなかった。
同じモデルの電源装置による同じ問題が、 IMAGEの後に打ち上げられた地球観測衛星1号（EO-1）とウィルキンソンマイクロ波異方性探査機（WMAP）にも影響を及ぼしたが、[19] : 1,13 これらの衛星は回復することができた。
2006年1月、NASAはミッション終了を宣言し、「予備分析の結果、宇宙船の電源サブシステムが故障し、機体が機能しなくなったことが判明した」と発表した。[5]それにもかかわらず、NASAは連絡を確立しようと試み続けた。2006年初頭、NASAは何が悪かったのかを解明するために専門家委員会を招集した。数か月後、彼らは報告書を作成し、その中でIMAGEは電源ブレーカーを落とし、自然に修復する可能性があると理論づけた。[22]
2007年10月に宇宙船が地球の影を通過した際の日食によって、電源電圧の低下が十分に大きくなり、バスの完全リセットが引き起こされ、疑わしい電源の電源サイクルが発生することが期待された。 [19] : 14–18 しかし、この日食後に宇宙船と連絡を取る試みは成功しなかった。[6]
復旧活動
2018年1月20日、カナダのアマチュア無線家で衛星追跡者のスコット・ティリーがIMAGEの放送を発見し、NASAに報告した。彼はズマ衛星を見つけることを期待してSバンド（マイクロ波）をスキャンしていた。[6] [23]
2018年1月24日、NASAのリチャード・バーリーは、NASA DSNを使用して衛星との通信を確立しようとしていると報告した。[24] 2日後、バーリーはゴダード宇宙飛行センター（GSFC）のエンジニアが信号を受信することに成功したと報告し、[25] 2018年1月30日にはIMAGEが発信源であることを確認した。[8]衛星がいつ放送を開始したかは不明だが、ティリーと仲間の衛星追跡者シース・バッサが記録した古いデータの再調査により、2016年10月と2017年5月に同じ衛星からの送信があったことがわかった。[26]バッサは、2007年の日食では衛星をリセットできなかったが、おそらく2014年から2016年の間に別の日食でリセットできたと仮説を立てた。[22]
2018年2月8日、NASAはIMAGE衛星の回復に関する詳細な報告書を発表した。[27]衛星は単純なテレメトリを超えたデータを送信しており、搭載されている6つの機器のうちいくつかはまだ作動していることを示していた。[28] NASAのエンジニアは衛星の状態を確認しようとしているが[8]、IMAGEミッション運用センターで使用されていたソフトウェアとハードウェアの種類は廃棄され、もはや存在しないため、古いソフトウェアとデータベースを最新のシステムに適合させ、交換用のハードウェアを探しているところである。[8] [29] [30]
2018年2月25日、NASAは再び衛星との連絡を失ったが、2005年と同じような状況ではなかった。元IMAGEミッションディレクターのリチャード・バーリーは、中利得アンテナの配置に関連してIMAGEの回転軸に問題があると考えていると述べた。NASAが宇宙船の制御を取り戻し、データと地上システムの状態を評価できれば、ミッション再開に資金を提供できるかどうかを決定するだろう。[9]
2018年3月4日、ジョンズ・ホプキンス大学応用物理学研究所は衛星からの信号を検出したと報告したが、信号が弱すぎてロックすることはできなかった。[31]
2018年5月9日、スコット・ティリーは再びIMAGEからの強い信号を検出した。数時間後、NASAとAPLのエンジニアは信号にロックオンし、テレメトリを受信していた。コマンドはIMAGEに送信されたが、理由は不明だが宇宙船はそれらのコマンドのほんの一部しか受信しなかった。[31]
2018年8月28日、NASAは、IMAGEチームが冬季と同様に衛星からの信号の受信を停止し、[31]コマンドの送信を継続すると発表した。[32]
2019年1月20日、探査機の再発見から丸1年が経過したが、2018年8月5日以降は連絡が取れない状態が続いている。特に電子機器をリセットする可能性のある日食の後には努力が続けられている。[33]
ギャラリー
- IMAGEの写真
-
紫外線オーロラの擬似カラー画像モンタージュ -
地球を取り囲む比較的冷たいプラズマからの紫外線の輝きの写真 -
フランス革命記念日の行事中に遠紫外線 (FUV) 撮像装置で撮影されたオーロラ。 -
陽子との衝突によって励起された粒子からの紫外線オーロラ光の疑似カラー画像、いわゆる陽子オーロラ
