| IWI ガリル ACE | |
|---|---|

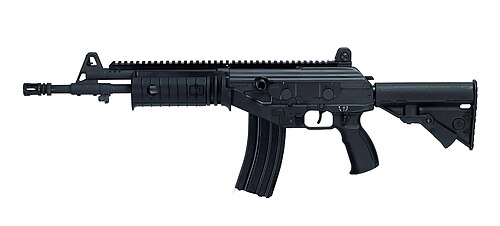

 ガリル ACE 22 | |
| タイプ | アサルトライフル バトルライフル |
| 原産地 | イスラエル |
| サービス履歴 | |
| 使用中 | 2008年～現在 |
| 使用者 | ユーザーを見る |
| 戦争 | コロンビア紛争 メキシコ麻薬戦争 |
| 生産履歴 | |
| デザイナー | イスラエル軍事産業 |
| メーカー | イスラエル・ウェポン・インダストリーズ (旧イスラエル・ミリタリー・インダストリーズ) 以下によってもライセンス生産されています: |
| 生産 | 2008年～現在 |
| バリエーション | バリエーションを見る |
| 仕様 | |
| カートリッジ | 5.45×39mm 5.56×45mm NATO 7.62×39mm 7.62×51mm NATO |
| アクション | ガス作動式回転ボルト |
| 発射速度 | 620～880発/分 |
| 銃口速度 | 600～915 m/s (1,970～3,000 フィート/s) |
| 有効射程距離 | 300～500メートル（330～550ヤード） |
| 給餌システム | 取り外し可能なボックスマガジン
|
| 観光スポット | トリチウムフロントポストとリアジオプター アイアンサイト、またはさまざまな光学照準器用のピカティニーレール |
IWIガリル ACE は、IWI ACE (または単にACE )としても販売されており、イスラエル兵器産業(IWI)が最初に開発、製造したアサルトライフルおよびバトルライフルのシリーズです。5.56 ×45mm NATO、7.62×39mm、7.62×51mm NATOの 3 種類の口径で製造されています。
IWI US は、ガリル ACE のセミオートマチックのみのバリエーションも製造しました。2020 年には、5.45×39mmのガリル ACE の限定版が製造されました。IW US はその後、2023 年にフリーフローティング M-LOK ハンドガードと M4 スタイル互換のバットストックを導入した Gen II ラインを発表しました。
IWIガリルACEシリーズは、IMIガリルのオリジナル設計に基づいていますが、オリジナルのガリルの人間工学、メンテナンスのしやすさ、戦闘条件下での信頼性を維持しながら、精度を高め、重量を軽減するために現代的な設計を採用しています。[1]設計では、特に厳しい戦場条件下での信頼性と精度の向上に重点が置かれました。
IWIガリルACEはチリ軍やベトナム人民軍など多くの国で制式ライフルとして採用されている。ガリルACEはインドゥミル[2]、FAMAE [3]、RPCフォート[4]、Z111ファクトリー[5]でもライセンス生産されている。
デザインの詳細
減量
オリジナルのガリルは、武器の構造的完全性と生存性を高めるために、機械加工された頑丈な鋼鉄のビレットアクションで製造されました。残念ながら、その結果、その型によっては重量が最大9.6ポンド（4.4 kg）になり、イスラエル国防軍からの主な批判の1つとなりました。
Galil ACEは大幅に軽量化されている。IWIはアクションを再設計してスチールとポリマーを統合し、オリジナルのGalilのフルスチールレシーバーよりもはるかに軽量化した。[1]アッパーレシーバーは機械加工されたスチールで、レシーバートップにはMIL-STD-1913ピカティニーレールが採用されているが、銃の重量を軽減するためにポリマーが武器のロワーレシーバーに導入されている。[6]
正確さ
American Riflemanによると、「このライフルは明らかにAK の設計に基づいているが、同種の他のライフルに比べて優れた精度レベルを示している。最高の単一グループ [100 ヤードで 5 発] は 0.83 インチ、5 グループ平均は 0.98 インチで、これは Federal Premium 123 gr. [8.0 g ] Power-Shok ソフトポイント弾を使用したときに得られたものである」(テストは 7.62×39mm 16 インチバレルの派生型を使用して行われた)。[7]
トリガー
ガリルACEは、標準のガリルに比べて精度を向上させるために、オリジナルのガリルトリガーの代わりにガリルスナイパートリガーを採用しています。 [8]これは2段階トリガーであり、[6] IWIはこれをM1ガランドの2段階トリガーをモデルにしています。[9]
American Riflemanによると、2段階トリガーは「ライマンのデジタルトリガーゲージによると、 4ポンド13オンス[4.8ポンド、21.4ニュートン]のトリガープルで、きれいでスムーズです」。 [7]
ガス管
ガスチューブは、AK-47システムとは異なり、レシーバー上部前部ブロックに機械加工されたダブテールスライドを介してライフルに取り付けられています。これにより、ガスブロックの動きが銃身の振動に影響を与え、精度が低下するのを防ぎます。[1]
ロングストロークピストンシステム
このライフルはガリルのロングストロークピストンシステムを採用しています。ロングストロークシステムは、M1ガーランド、AK-47（ガリルの内部機構設計はAK-47から大きく影響を受けています）、さらに最近ではIWIタボールにも採用されています。
バレル
銃身はクロームメッキされ、冷間鍛造されており、5.56×45mm NATOでは 1:7″、 5.45×39mmでは 1:7.5″ 、 7.62×39mmでは 1:9.5″ 、7.62×51mm NATOでは 1:12″ のねじれがあります。
観光スポット
Galil ACE には、トリチウム フロント ポストと 2 点トリチウム リア アパーチャを備えた完全に調整可能なアイアン サイトがあります。また、さまざまな光学照準器を取り付けるためのピカティニー レールも備えています。
ストック
Galil ACE の標準のストックは 6 段階の伸縮式ストックで、オプションの頬当てを取り付けることで光学照準器使用時の照準精度を向上させることができます。オプションで標準のストックの右折りたたみバージョンも用意されています。
フォアアームは、照準光学装置などのアクセサリを取り付けるための MIL-STD-1913ピカティニー レールが底部と両側に装備されています。 サイド フォアアーム レールには中央に溝があり、圧力スイッチで作動するアクセサリが使用する電気配線用のルーティング チャネルを提供します。 フォアアームには、サイド レールまたは底部レールにアクセサリが取り付けられていない場合にレールを保護するために取り付けることができる、簡単に取り外し可能なポリマー カバー パネルが付属しています。 バレル上部のガス チューブにもピカティニー レールが上部に装備されており、レシーバーのカバーに取り付けられたレールと位置が揃っています。
最後のラウンドボルトキャッチ
IWIがオリジナルのガリルにもう一つ追加したのは、最終弾ボルトキャッチ（5.56×45mm NATO弾のACEの派生型のみ）である。ボルトホールドオープン機能は、戦闘中の再装填時間を短縮するために軍の顧客からよく寄せられる要望である。[10]
バリエーション
民間向け
2020年10月、IWI USはガリルACEの「超限定版」5.45×39mmバリエーションの生産を開始した。これは16インチ（410mm）または8.3インチ（210mm）のバレルで利用可能で、各サイズで合計545丁のライフルが生産される。これらはAK-74マガジンと互換性がある。[12]
外国の変種
ガリル・コルドバ
STVライフル
ユーザー
.jpg/500px-VII_Cumbre_Alianza_del_Pac%C3%ADfico_(8754541903).jpg)
カメルーン:急速介入大隊に所属。[13]
チャド[13]
チリ：チリ軍の新型5.56mm標準配備小銃として選定された。[14] 2014年、ACEはチリ軍に配備され始めた。[15]
コロンビア: [16]インドゥミルとIWI の間の協定により製造。[17]
エルサルバドル[18]
グアテマラ：グアテマラ警察が3,000台のACE31を使用。[19]
ハイチ: ハイチの警察官が使用。[20]
ホンジュラス[21]
ラオス: ラオスは2019年1月にベトナム製ガリルACEを受領した。[22]
コートジボワール[13]
メキシコ：連邦警察が使用。[23]
ナイジェリア[13]
ペルー：ペルー政府はACEのライセンス生産を計画しており、月間最大2,000丁のライフルを生産できる工場を設立する。[24] [25]
フィリピン：フィリピン国家警察は2018年現在、ACE 22Nを主要なアサルトライフルの一つとして使用しています。[26]フィリピン麻薬取締局はACE-21NとACE-22Nの両方を使用しています。[27]フィリピン沿岸警備隊は2020年3月に4,000台以上のACE 21Nを受け取りました。[要出典] [28]
南スーダン: 南スーダン軍が使用。[23] [29] 7.62×39mm弾を使用する。[13]
ウガンダ: Galil ACE は 7.62×39mm のチャンバー付き。[13]
タイ：[30]
ウクライナ: 2014年8月からRPC Fort社によってライセンス生産されており、ACE 22は「Fort-227」として、[4] ACE 31は「Fort-228」として、[31] ACE 52は「 Fort-229 」として生産されている。[32]

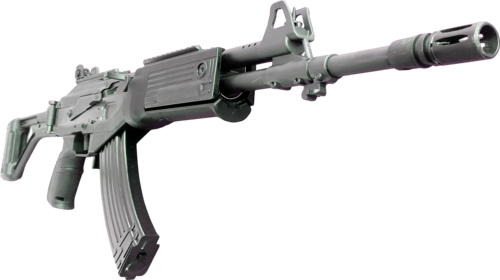

ベトナム：ACE 31と32は、ベトナム人民軍（PAVN）の標準装備アサルトライフルとして選択され、現在のAK-47由来の武器を徐々に置き換えました。[33] IWIはベトナムに1億ドルの工場を設立し、PAVN向けに不特定多数のガリルACEアサルトライフルを生産しています。[34]ベトナムで使用されたすべてのACEは、チャージングハンドルがライフルの右側にあります。 [35]ガリルACEハンドガードは、上部にピカティニーレールを備えた従来のガリルスタイルのハンドガードに置き換えられ、標準のACEバットストックはFN-FALパラシュートストックに置き換えられ、製造と使いやすさを向上させるために改造され、元のファイアセレクターはAKスタイルのファイアセレクターに置き換えられました。新しいライフルには新しい名称STV-215とSTV-380があり、数字は銃身の長さを示しています。[36]
ザンビア:ザンビア軍が使用。[37]
