視度計

ジオプターサイトは、主に銃器、エアガン、クロスボウなどの遠距離武器の照準を補助するために使用されるアパーチャ サイトコンポーネントです。ジオプターは、射手の目をフロント サイトとターゲットに正確に合わせる機能があり、正確な照準に有益な光学効果も生み出します。ジオプターは、使用可能な照準線を得るために、補完的なフロント サイト エレメントとペアにする必要があります。現代のターゲット シューティングに使用されるジオプター サイトは、風偏と仰角の非常に細かい調整が可能で、100 メートルの距離で着弾点を 5 ミリメートル未満程度移動します。ハイエンドのジオプターには通常、射手がターゲットをはっきりと見るための補助となるアクセサリが取り付けられます。

ジオプターは、特にライフルのリアサイト要素として使用されています。ジオプターとグローブの照準設定は、ISSF ライフル射撃競技でよく使用されます。

ジオプターは、原則として、小さな穴 (開口部) が付いた垂直および水平 (仰角および風向) に調整可能な遮蔽物であり、射手の照準眼のすぐ前に配置されます。射手はこの小さな穴を通して、フロント サイト コンポーネントと目的のターゲットを見ることができます。ターゲット射撃ジオプターで使用される典型的な遮蔽物は、中央に小さな穴がある直径約 25 mm (0.98 インチ) の円盤です。

小さな視度計の視野開口部により、射手の目が視度計の後ろで非常に正確かつ一貫して中心に来るようになります。視度計のサイトは使いやすく、比較的長い照準線を使用できることから、通常は非常に正確な照準が可能です。長い照準線は最終的な角度誤差を減らすのに役立ち、サイトが段階的な調整機構を備えている場合は、さらに短い同じ照準線と比較して、より小さな増分で調整されます。

「視度照準効果」^[1]は、約1.2 mm（0.047インチ）以下の開口部を通して見たときに実現され、光学現象（エッジ効果）によって発生し、コリメートレンズと同様に通過する光が平行化されます。^[要出典]この光学効果により、射手が頭を動かして照準眼が後部照準に対して横に動いたとしても、前部照準はより安定して見えます。また、被写界深度が深くなるため、照準と射撃目標の両方が同時に鮮明に見えるようになり、照準プロセスがさらに簡素化されます。

ジオプター サイトの視差距離は、実質的には照準距離と同じになるように調整されます。たとえば、フロント サイトとリア サイトの間の距離が 1 メートル (1.1 ヤード) の場合、照準システムは実質的にリア サイトの前方 1 メートル (1.1 ヤード) の距離に視差調整されます。ただし、ジオプターの穴が小さいため、照準する目は比較的中心に配置され、視差エラーは実際には比較的小さくなります。目とフロント グローブ サイトがジオプターを通してほぼ完全に中心に配置されている場合、視差エラーはほとんど発生しません。比較すると、開口部が大きいアパーチャー サイトの視差エラーは、目がリア サイトの中心に配置されていない場合に急速に増加する可能性があります。1 メートル (1.1 ヤード) でのわずか 1 ミリメートル (0.039 インチ) の視差エラーは、100 メートル (109.4 ヤード) での 10 センチメートル (3.9 インチ) の衝撃変化に相当します。

1.2 mm (0.047 インチ) より大きい口径のリア サイトは厳密にはジオプター サイトではありませんが、それでも (誤って) ジオプター サイトと呼ばれることがよくあります。口径の大きいサイトの場合、射手は正確に照準を合わせるために意識的にリア サイトに目を合わせる必要があります。ただし、真のジオプター サイト (口径 1.2 mm 未満) には、射手が正確に照準を合わせるために目とリア サイトの位置合わせに集中する必要がないという利点があり、そのため照準合わせのプロセスはフロント サイトをターゲットに合わせることだけに短縮されます。

絞り照準器 (視度付きと視度なしの両方) は照準する目の近くに配置する必要がありますが、開放照準器は鮮明に見えるように目から少なくとも 30 cm 離して配置する必要があります。

一般的な現代のターゲット射撃用ジオプターは、100 m (109.36 ヤード) で 2 ～ 4 mm (0.079 ～ 0.157 インチ) の増分で風偏と仰角を補正します (これは 0.02 ～ 0.04  mradまたは ≈ 0.069 ～ 0.172 MOAに相当します) 。ISSF (オリンピック) 射撃競技の中には、トップの競技者の (最後の) 射撃シリーズのスコアがスコアリング ポイントの 10 分の 1 で表されるため、この精度レベルの照準調整を必要とする競技もあります。

高級ターゲット射撃用視度計は通常、次のようなアクセサリを受け入れます:

• まぶしさを抑えるゴム製のアイシールド。
• アンチグレアチューブ。
• 調整可能な視度調整絞り虹彩絞り（通常、直径 0.5 ～ 3 mm (0.020 ～ 0.118 インチ) の絞りを提供）により、被写界深度が増し、反射が減少します。
• 照準眼のコントラスト感度を高める光学フィルター システム。
• 射撃競技の選手にとって最適な照準条件を確保するために、照準を合わせない方の目に半透明の遮蔽物を使用します。

補完的なフロントサイト要素は、正規の武器では単純な（フード付きの）ビーズまたはポストである可能性がありますが、ターゲット射撃では、多くの場合、中空のシリンダーとねじ付きキャップで構成され、交換可能な異なる形状のフロントサイト要素を使用できるようにするためのグローブタイプのサイトです。最も一般的なのは、さまざまな幅と高さのポスト、またはさまざまな直径のリングまたは穴です。これらは、使用するターゲットに最適なものになるように、射手が選択できます。中央に穴のある、色付きの透明プラスチックインサート要素も使用できます。これは不透明なリングと同じように機能しますが、ターゲットの視界が遮られることが少なくなります。高級ターゲットフロントサイトトンネルは通常、調整可能な絞りや光学システムなどのアクセサリも受け入れて、試合の射手にとって最適な照準条件を確保します。一部の高級ターゲットサイトラインメーカーは、統合された絞り機構を備えたフロントサイトも提供しています。

ISSF の射撃競技で使用されるような、円形の標的を狙うための円形の後方および前方照準要素の使用は、同心円(すべて共通の中心を持つ円)を簡単に整列させる目と脳の自然な能力を活用します。

最適な照準と快適さのために、射手は照準目を前方の照準器に焦点を合わせる必要があります。目の疲労を防ぎ、バランスを改善するために、照準しない目は開いたままにしておきます。視度計に半透明の遮蔽物を取り付けることで、照準しない目から気を散らすものが見えないようにすることができます。

精度を最大限に高めるには、的の周囲と、フロント サイト リングとリア サイト リング (フロント リングを使用している場合) の間に、かなりの量の白い領域が見えるようにしてください。中心を決定するための最良の鍵は、開口部を通過する光の量であるため、狭く暗い光のリングは、より大きく明るいリングよりも実際には扱いにくい場合があります。

使用されるコンポーネントの正確なサイズは非常に主観的であり、射手の好みと周囲の照明の両方に依存します。そのため、ターゲットライフルには、簡単に交換できるフロントサイトインサートと調整可能な絞り機構が付属しています。

•

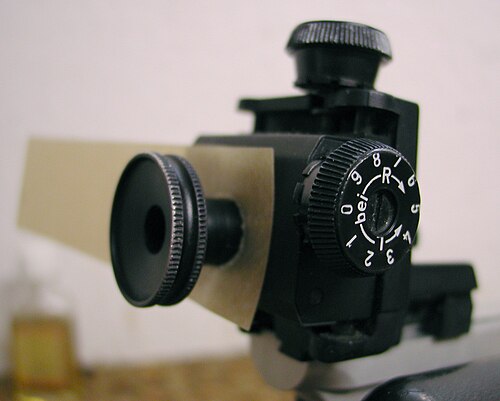

  Feinwerkbau 300S 10 メートル ターゲット エア ライフルのディオプター リア サイト。
•
  調整可能な絞りシステム (0.5 ～ 3.0 mm (0.020 ～ 0.118 インチ)) と、10 メートルのエアライフルの視度計に取り付けられた遮蔽物。
•
  オリンピックの 10 メートルエアライフル競技選手ハッティ・ジョンソンが使用した、調整可能な視度絞りと光学フィルター システム。
•
  視度計と地球儀の照準線を通して狙いを定める。
•
  2014年ウォーリアーゲームズで、 Feinwerkbau P700 PCP ターゲットエアライフルの視度計と球面照準線を通して狙いを定める競技者。
•
  反射防止チューブ付きダイアナ視度計。
•
  コングスベルグ兵器工場のM-51ジオプター。
•
  グレアを抑えるゴム製のアイシールドを取り付けたワルサーの視度計付き照準器
•
  ヴァイラウフ視度計

• 頭の位置、視度間隔、糸くず、Heinz Reinkemeier 著、UIT Journal、www.issf-sports.org
