M65原子砲

M65原子砲
M65原子砲
	保存されたM65原子砲
タイプ	牽引式重砲
原産地	アメリカ合衆国
仕様
質量	172,865ポンド; 78,410キログラム; 86.433ショートトン
長さ	85フィート（26メートル）
幅	10フィート（3.0メートル）
身長	12フィート2インチ（3.71メートル）
クルー	5–7
口径	280ミリメートル（11インチ）
逆子	ウェリン砲尾ブロック -
反動	油圧空気圧式
キャリッジ	ダブルリコイル、ボール＆ソケットトラバース
標高	55°
トラバース	7.5°（晴れ）; 360°（フロートを動かすことによって）;
銃口速度	2,500フィート/秒（760メートル/秒）
有効射程距離	約20マイル（30 km）
主; 武装	W9（核弾頭）

M65原子砲は、アトミック・アニーとも呼ばれ、^[6]^{: 92は}アメリカが開発した核兵器を発射できる砲である。冷戦初期の1950年代初めに開発され、1955年4月から1962年12月まで西ドイツ、韓国、沖縄で配備された。^[7]

歴史

M65は、1953年のアップショット・ノットホール・グラブル核実験で初めてテストされたW9核砲弾を発射し、威力は15キロトンで、第二次世界大戦中に広島に投下されたリトルボーイ爆弾とほぼ同じ威力でした。

1949年、ピカティニー兵器廠は核兵器搭載可能な砲の開発を任された。予備設計を作成したエンジニアのロバート・シュワルツは、基本的に240mm榴弾砲の砲弾（当時兵器廠で最大）を280 mm砲を搭載し、同サイズのドイツの K5列車砲を台車のベースとして使用した。^[5]（アトミック・アニーという名前は、連合軍のイタリア上陸作戦で使用されたドイツのK5機関砲2門に付けられた愛称「アンツィオ・アニー」に由来していると思われる。^[3]）設計はペンタゴンによって承認されたが、これは主に兵器省研究開発部門の弾道学部門長サミュエル・フェルトマンの介入によるものだった。 ^{[5]その後3年間の開発努力が続いた。プロジェクトは迅速に進み、1953年1月の}ドワイト・D・アイゼンハワー大統領就任式パレードに参加するためのデモモデルが製作された。砲は当初T131、台車はT72と命名された。

大砲は、鉄道のシュナーベル車と同じように、特別に設計された2台のトラクターで輸送された。両方のトラクターは、一部の超長大な消防車のように独立して操縦することができた。トラクターの定格はそれぞれ375馬力（280kW）で、やや不格好な組み合わせでも時速35マイル（56km/h）の速度を達成し、幅28フィート（8.5m）の舗装道路や圧縮道路で直角に曲がることができた。 ^[3]砲は12分で降ろすことができ、さらに15分で移動形態に戻すことができた。^[1]砲はトラクターから平らな地面に降ろすことで展開された。砲のアセンブリ全体は、フットプレートを中心に旋回できるようにボールソケットジョイントでバランスが取られていた。砲の旋回は、砲の後部の下に配置された湾曲したトラックによって制限されていた。^[8]

1953年5月25日午前8時30分、ネバダ州テストサイト（正確にはフレンチマンフラット）で、アップショット・ノットホール核実験シリーズの一環として原子砲のテストが行われた。「グラブル」というコードネームが付けられたこのテストには、統合参謀本部議長代理のアーサー・W・ラドフォード海軍大将と米国防長官チャールズ・アーウィン・ウィルソンが出席し、15 kt（63 TJ）砲弾（W9弾頭）を7マイル（11 km）の距離で爆発させることに成功した。これは砲から発射された最初で唯一の核砲弾であった。^[3]（リトルフェラー1のW54のテストショットでは、デイビー・クロケット兵器システムが使用された。これは、銃身に挿入されたスピゴットの端に取り付けられた弾頭を発射する無反動滑腔砲である。）

試験が成功した後、ウォーターヴリートとウォータータウンの兵器廠で少なくとも20門の大砲が製造され、費用は1門あたり80万ドルだった。^[3]大砲の重量は83.3トン、長さは84フィート、幅は16.1フィート、高さは12.2フィートだった。5～7人の砲兵が操作し、280mm口径の砲弾を発射した。砲弾の重量は600ポンドで、射程は7～20マイルだった。砲弾の核威力は15～20キロトンだった。^{[9]砲弾はヨーロッパや韓国に海外配備され、敵軍に探知され標的にされるのを避けるために頻繁に移動された。装置の大きさと射程距離の制限のため、既存の砲弾（}W48）と互換性のある核砲弾の開発は困難だった。155 mmとW33は203 mm 核砲の登場と、ロケットおよびミサイルベースの核砲（リトル・ジョンやオネスト・ジョン戦術核ミサイルなど）の開発により、M65 は配備後すぐに事実上時代遅れとなった。しかし、威信ある兵器であり続け、1963 年まで退役しなかった。同年、W48 155 mm核砲弾がアメリカ陸軍に配備された。

生き残った部隊

生産された20台のM65のうち、少なくとも7台が展示されています。ほとんどの車両には原動機が付いていません。

アメリカ陸軍砲兵博物館、オクラホマ州フォートシル。これは核弾頭を発射したオリジナルのアトミック・アニーです。2010年に修復され^[10]、現在は原動機が交換された状態で展示されています。1964年に博物館がドイツから回収した際に事故で失われた原動機が交換されたものです。 ^[11]最初のテストの後、誤って別の大砲と入れ替えられました。この間違いは10年後に発覚し、オリジナルの武器の捜索が始まりました。捜索は1964年に西ドイツで無事に終了し、その後大砲は除染され修復されました。^[12]
アメリカ陸軍兵器訓練・遺産センター、バージニア州ピーターズバーグ、2台の大型牽引車が取り付けられている
ニューメキシコ州アルバカーキの国立原子力科学歴史博物館には、2 基の原動機が設置されている。
カンザス州ジャンクションシティのフリーダムパーク、フォートライリーを見渡す
ロックアイランド兵器廠、メモリアルフィールド、イリノイ州ロックアイランド
ウォーターブリート工廠博物館、ウォーターブリート工廠、ニューヨーク州ウォーターブリート、すべての部品がすべて製造された製造施設
ユマ試験場、アリゾナ州ユマ

バージニア州ニューポートニューズにあるバージニア戦争博物館は、M65の240mm試作機。博物館にあるこの武器は実際には通常のもの240 mm T1砲。別の設計プログラムの一部として生産された2門のうちの1門だが、T131に取って代わられて中止された。280mm原子砲プログラム。T1とT131/M65はどちらもT72砲架を共有している。^[5]^[13]

ギャラリー

1958年の韓国派遣（映画）

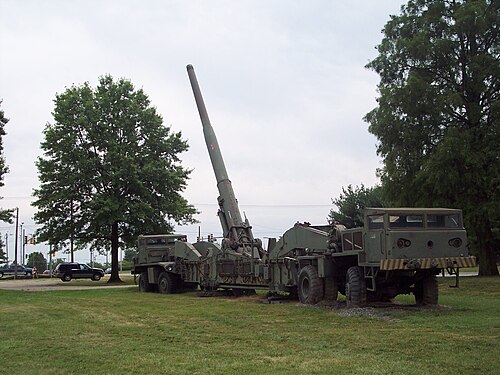

前方からの眺め
M65に装備され、発射されたW9 280mm核砲弾。

参照

参考文献

^ abcde 「原子砲の歴史」。原子砲。 2019年3月4日閲覧。
^ abcdefg 「M65 Atomic Cannon - 仕様」。GlobalSecurity.org 。2019年5月18日。 2021年2月13日閲覧。
^ abcde 「280mm Atomic Annie Artillery」。OliveDrab.com 。 2014年2月5日。2020年12月7日時点のオリジナルよりアーカイブ。2008年10月11日閲覧。
^ パースグローブ、S.デイビッド（1963年2月1日）。「原子砲に何が起こったのか」。サイエンス・アンド・メカニック。デイビス出版。pp.50–54。ISSN 0036-8202。OCLC 1765193。2021年2月14日閲覧– theatomiccannon.com経由。
^ abcd 「M65 Atomic Cannon - 「Atomic Annie」」。GlobalSecurity.org。2019年5月17日。 2021年2月13日閲覧。
^ タッカー、トッド（2009年3月3日）。『アトミック・アメリカ：致命的な爆発と恐れられた提督が核の歴史の進路をいかに変えたか』サイモン＆シュスター。ISBN 978-1416544333. LCCN 2008013842. OCLC 218189183. OL 16752530M –インターネットアーカイブ経由。
^ Norris, Robert S.; Arkin, William M .; Burr, William (1999 年 11 月1日)。「付録 B: 国別の配備、1951-1977」。Bulletin of the Atomic Scientists。55 (6): 66–67。doi : 10.1080 / 00963402.1999.11460395。eISSN 1938-3282。ISSN 0096-3402。LCCN 48034039。OCLC 470268256 。
^ Berliner III, Sam (2020年4月13日). 「Atomic Cannon Page」. Sam Berliner's Ordnance Pages . 2020年2月3日時点のオリジナルよりアーカイブ。 2021年2月13日閲覧。
^ 「RIAセルフガイドツアー:『アトミック・アニー』」2019年4月15日。
^ “Historic Fort Sill Cannon to Receive Restoration”. KSWO-TV . 2010年9月14日. 2016年11月28日時点のオリジナルよりアーカイブ。 2021年2月13日閲覧。
^ クローリー、ジェフ（2010年9月16日）。「Atomic Annie on the Move」。army.mil 。 2021年2月13日閲覧。
^ 「Atomic Annie on the move」www.army.mil 2010年9月16日2023年4月29日閲覧。
^ 「T1ガンの情報教訓」バージニア戦争博物館。2019年2月19日。

外部リンク

短編映画「ネバダ試験場の280mm砲（1953年）」は、インターネットアーカイブで無料で視聴およびダウンロードできます。
1954年、NATOのキーストーン演習中に発射されたアトミック・アニー
