W54 （マーク54またはB54とも呼ばれる）は、1950年代後半にアメリカが開発した戦術核弾頭である。この兵器は、重量と威力の両方においてアメリカで運用された最も小さい核兵器として知られている。これは、核分裂性物質としてプルトニウム239を含むコンパクトな爆縮装置であり、 [ 1 ]さまざまなバージョンと改造版で、 TNT火薬換算で10〜1,000トン（42〜4,184ギガジュール） の威力があった。
この兵器には2つの異なるバージョンがあった。AIM -26ファルコン空対空ミサイルとデイビー・クロケット 無反動砲に使用された弾頭と、特殊原子爆弾（SADM）システムに使用される弾頭で、各バージョンにはいくつかの改造が施されている。2つのタイプは設計の多くの点で異なっており、SADMの開発中には独自のマーク指定を与えることが提案されたほどである。
その後開発されたのがW72で、これはW54を改造したもので、AGM-62ウォールアイ 誘導爆弾を搭載して使用されました。W72は1979年まで運用されました。
発達
弾頭
ファルコンとデイビー・クロケット用の軽量で低出力の兵器への関心は1958年に始まりました。[2]この兵器は当初、カリフォルニア大学リバモア校放射線研究所でXW-51の名称で開発されましたが、[1] 1959年1月に兵器の開発はロスアラモス国立研究所に移管され、 XW-54に再指定されました。[2]
ファルコンとデイビー・クロケットの両弾頭については、国防総省が兵器システムと弾頭の改造キットを供給する一方、弾頭と発射システムは原子力委員会の責任となる。ファルコン弾頭の初回生産日は1961年2月に計画されていたが、デイビー・クロケットの弾頭の初回生産日は1961年10月と計画されていた。これは、デイビー・クロケットで弾頭がより高い加速度を経験すると、部品の認証がより困難になると考えられたためである。[2]
開発中は両方の用途に同じ弾頭が使えると期待されていたが、兵器が適切な軍事環境にあるかどうかを検出し、兵器の安全装置を無効にするために使用される環境感知装置の要件は、それぞれの用途でかなり異なっていた。ファルコンの使用では、弾頭は0.8秒間で17 g（170 m/s 2）の加速を経験し、デイビー・クロケットの使用では、兵器は3ミリ秒で1,800〜2,500 g（18,000〜25,000 m/s 2）を経験した。想定された装置は、10 g（98 m/s 2 ）未満または2 g /秒（20 m/s 2 /s）未満では作動しないものだった。 [2]
サンディアは1959年5月にこの問題を報告し、ファルコン弾頭の優先度が高ければ暫定的な環境検知装置を開発できると述べた。その後空軍はファルコンミサイルの実用化日を早め、サンディアの設計は1959年10月に環境検知装置のない弾頭をリリースした。しかし、弾頭の生産が始まる前に12月に改訂版が発行され、ファルコンに適した環境検知装置が備わった。[2]
この時点で両システム用の単一の環境感知装置は放棄され、デイビー・クロケット用のXW-54-X1とXW-54-X2の開発が開始された。XW-54-X2弾頭には初期配備時には環境感知装置が装備されていなかったが、兵器が利用可能になると、適切な環境感知装置を装備したXW-54-X1がXW-54-X2に取って代わる予定だった。サンディアは、単に適合キットを取り外すだけで兵器の安全装置が無効になるため、XW-54-X2の開発に反対した。[2]
国防総省は、部品製造の遅れにより弾頭の生産が遅れたため、1960年7月にXW-54-X2（現在はMk 54 Mod 1と呼ばれる）の要件を取り消した。これにより、ファルコン申請の加速スケジュールも1961年1月にずれ込んだ。[2]
ファルコン弾頭（現在はMk 54 Mod 0と呼ばれる）とデイビー・クロケット用のXW-54-X1（現在はMk 54 Mod 2と呼ばれる）の両方の生産が1961年4月に達成された。Mod 0とMod 2の両方の兵器は、環境感知装置を変更することで互換性があった。最終的な兵器は、直径10.862インチ（275.9 mm）、長さ15.716インチ（399.2 mm）、重さ50.9ポンド（23.1 kg）で、電気シールドを提供するために導電性ラッカーでコーティングされたグラスファイバーハウジングに収められていた。[2]
特殊原子爆弾
特殊原子爆弾（SADM）への関心は、陸軍が1人で運搬できる新しい弾薬を望んだ1958年2月に始まった。このプロジェクトはファルコンとデイビー・クロケットの申請の必要性により1959年11月まで延期された。[2]

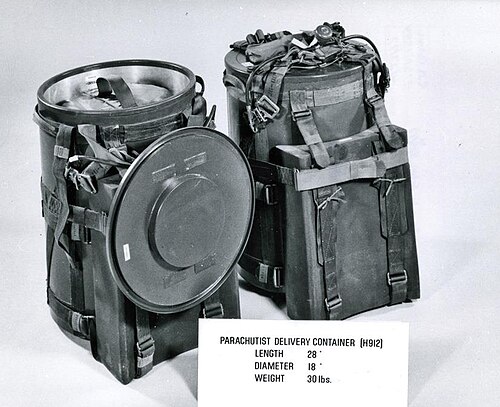

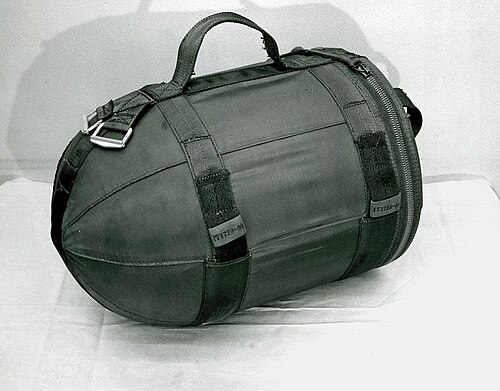

この提案では、既存の原子爆弾（ADM）であるT-4原子爆弾はマーク9砲弾をベースとしており、輸送には4人の作業員が必要で、それぞれが40ポンド（18 kg）の兵器部分を運ぶ必要があると指摘されていた。XW-54 SADM提案では、直径11.875インチ（301.6 mm）、長さ17.5インチ（440 mm）、重量56ポンド（25 kg）（携行ケースを含む）の兵器を製造できると考えられていた。この兵器には防水ハウジング、野外での携行用パック、パラシュート投下用の衝撃緩和容器も備わっていた。[2]
開発は1960年6月に開始された。この兵器はXW-54弾頭と多くの点で異なるため、弾頭にTX-58（後にポラリスA-3 弾頭に使用）などの独自のマーク指定を与えることが提案されたが、既存のマーク番号を維持することが決定された。[2]
この兵器はタイマーの問題により1963年8月まで延期された。タイマーの早期発射や軸受け材料の問題などがあった。暫定的なMk 54 Mod 0兵器（現在はB54-0と呼ばれる）は1963年4月に生産が開始された。この兵器の落下試験は垂直方向最大31フィート/秒（9.4メートル/秒）、水平方向最大17フィート/秒（5.2メートル/秒）の速度で実施されたが、損傷はなかった。[2]
B54 Mod 1 SADMの生産は1964年8月に開始された。この兵器は直径12インチ（305 mm）、長さ18インチ（457 mm）、重量58.5ポンド（26.5 kg）で、弾頭、機械式タイマー付きの起爆装置と発射システム、強誘電体発射装置、密閉ハウジングで構成されていた。本体はアルミニウム鍛造品と成型ファイバーグラスで作られ、弾頭とケースの間には発泡ゴムの断熱材が使用されていた。ダイヤルは夜間でも読みやすいようにトリチウム蛍光塗料で照らされていた。外部コントロールを含む水中設置用のハウジングも提供された。[2]
B54 Mod 2の生産は1965年6月に開始された。この武器は以前のModと同じサイズであったが、重量は70ポンド（32kg）になった。これはおそらくこの武器の最も威力を高めたバージョンである。[2]
デザイン
この兵器はスカラベ装置[3]に基づいており、これはグナット装置[4]の流れを汲んでいる。スカラベはドミニク・ナンベの熱核兵器実験の主要段階としても使用された。[5]
弾頭
デイビー・クロケットの用途で構成されたこの兵器には、2組の信管が含まれていた。40フィート（12メートル）の空中爆発用に設定されたレーダーベースの信管と、2フィート（0.61メートル）の空中爆発用に設定された静電容量ベースの信管である。これらの信管は、兵器の高低空中爆発モードを表していた。この装置には26ポンド（12kg）の高性能爆薬が含まれていた。[6]
いくつかの情報源によると、Mod 0の威力はTNT換算で250トン（1,000 GJ）、Mod 2の威力はTNT換算で10～20トン（42～84 GJ）とされているが[1]、機密解除された弾頭開発文書によると、これら2つの弾頭の唯一の違いは使用されている環境感知装置であり、弾頭は現場で転換可能であったため、兵器の威力は同じだったことが示唆されている。[2]公式文書では、デイビー・クロケット用のXM388弾に構成した場合の威力はTNT換算で20トン（84 GJ）とされている。[6]
英国の「ウィー・グウェン」弾頭はW54のコピーであると主張されている。[7]生産されることはなかったが、ウィー・グウェンには1.6キログラム（3.5ポンド）のプルトニウムと2.42キログラム（5.3ポンド）のウランが含まれる予定だった。[8]
特殊原子爆弾
威力はTNT換算で10～1,000トン（42～4,184 GJ）と推定されている。[1]
B54 SADMには、フィールドワイヤリモートコントロールシステム（FWRCS）が搭載されており、兵士が安全に遠隔操作で武器を起爆できるように、ワイヤを介して安全/武装および発射信号を送信する装置が搭載されていました。このシステムは、1964年2月に電磁放射線に対する耐性がテストされました。[9]
バリエーション
W54の改造番号は弾頭とSADM兵器の間で重複しています。改造番号が同じでも用途が異なる兵器は同一の兵器ではありません。[2]
弾頭
弾頭構成の3つの改造が開発された: [2]
W54 Mod 0 – AIM-4 ファルコン空対空ミサイル用弾頭
W54 Mod 1 – デイビー・クロケット用の暫定弾頭。環境感知装置が欠如。生産には至らなかった。
W54 Mod 2 – 環境感知装置を備えた量産型デイビー・クロケット弾頭。デイビー・クロケット弾に構成されたときは M-388として知られていました。
特殊原子爆弾
SADM構成には3つの改造が開発された: [2]
B54 Mod 0 – タイマーの問題のある暫定的な武器。
B54 Mod 1 – 量産型武器。水中使用のための特別なハウジングが付属。
B54 Mod 2 – 武器の重量が 58.5 ポンド (26.5 kg) から 70 ポンド (32 kg) に増加しました。強化された武器である可能性があります。
実戦では、この兵器はXM129およびXM159アトミック・デモリッション・チャージと呼ばれていた。どのバージョンがXM129の名称と関連付けられ、どのバージョンがXM159の名称と関連付けられているかは明らかではない。[10]
W72弾頭
AIM-26ファルコンが退役した後、300基が改良型に作り直され、より高い威力を発揮し、W72と改名された。これらの弾頭はその後、 AGM-62ウォールアイテレビ誘導滑空爆弾システムの核バージョンを数多く製造するために使用された。W72の派生型はTNT換算で約600トンの威力を発揮した。300基のW72は1970年から1972年にかけて製造され、1979年まで運用された。[1]
テスト
備蓄されていたW54弾頭は、1962年7月7日と7月17日にネバダ核実験場で試験発射された。リトルフェラーII（7月7日）では、弾頭は地上3フィート（0.91メートル）の高さに吊り下げられた。リトルフェラーI （7月17日）では、弾頭は固定された155ミリ発射装置からデイビークロケット装置として打ち上げられ、発射地点から1.7マイル（2.7キロメートル）の地点で低空爆発するように設定された。この試験はネバダ核実験場での最後の大気圏内試験であり、軍事環境を模擬したアイビーフラッツ作戦と併せて実施された。ロバート・F・ケネディ司法長官と大統領顧問のマクスウェル・D・テイラー将軍が視察した。[11]
参照
参考文献
- ^ abcde Sublette, Carey (2020年6月12日). 「米国の核兵器の完全なリスト」 . 2021年3月24日閲覧。
- ^ abcdefghijklmnopqr Mk 54兵器の歴史（レポート）。サンディア国立研究所。1968年2月。2021年5月22日時点のオリジナルよりアーカイブ。2021年3月24日閲覧。
- ^ チャック・ハンセン (2007)。ソード・オブ・アルマゲドン。第5巻。p.14。ISBN 978-0-9791915-5-8。
- ^ チャック・ハンセン (2007)。ソード・オブ・アルマゲドン。第6巻。57ページ。ISBN 978-0-9791915-6-5。
- ^ チャック・ハンセン (2007)。ソード・オブ・アルマゲドン。第 7 巻。p. 170。ISBN 978-0-9791915-7-2。
- ^ ab デイビー・クロケット/MK54 Mod 2 原子兵器システムを用いた平時作戦の安全規則(PDF) (レポート)。陸軍省本部。1961年11月1日。MVS-020107-001。2021年9月1日時点のオリジナルよりアーカイブ(PDF) 。 2021年9月1日閲覧。
- ^ Brian, Burnell (2018年4月15日). “Wee Gwen - British Army Requirement”。2018年9月27日時点のオリジナルよりアーカイブ。2021年6月7日閲覧。Wee
GnatとWee Gwenを直接結び付ける確固たる証拠はないが、1958年の二国間協定に基づいてイギリスが供給したアメリカ製の設計に対してイギリスが通常使用する命名規則では、アルファベットの同じ文字で始まる名前が使用され、GwenとWee Gwenもその規則に従っている。アメリカとイギリスの弾頭は、直径、長さ、重量、威力も同一である。
- ^ 英国原子力庁 (1964)。兵器局原子弾頭製造委員会、文書と議事録 (報告書)。p. 63。TNA AB 16/4675。2021年5月23日時点のオリジナルよりアーカイブ。2021年6月7日閲覧。
- ^ Bartlett, JG (1964年2月11日). B54-0 (SADM) およびフィールドワイヤリモートコントロールシステム (U) の電磁放射線感受性 (レポート). サンディア国立研究所. 2021年5月25日時点のオリジナルよりアーカイブ。 2021年5月25日閲覧。
- ^ 半期歴史報告書、1969年7月1日から1968年12月31日までの活動、第1巻(PDF) (報告書)。国防原子力支援局、野戦司令部本部。p. 260。DASA-69-0492。2021年6月4日時点のオリジナルからアーカイブ(PDF)。2021年6月7日閲覧。XM
-129/XM-159原子爆弾 (B54 SADM) の運用レビュー
- ^ アイビーフラッツ映画レポート。アメリカ陸軍。1963年7月17日。2021年12月13日時点のオリジナルよりアーカイブ。 2021年3月24日閲覧。
