アナコンダ銅鉱山会社の煙突 | |

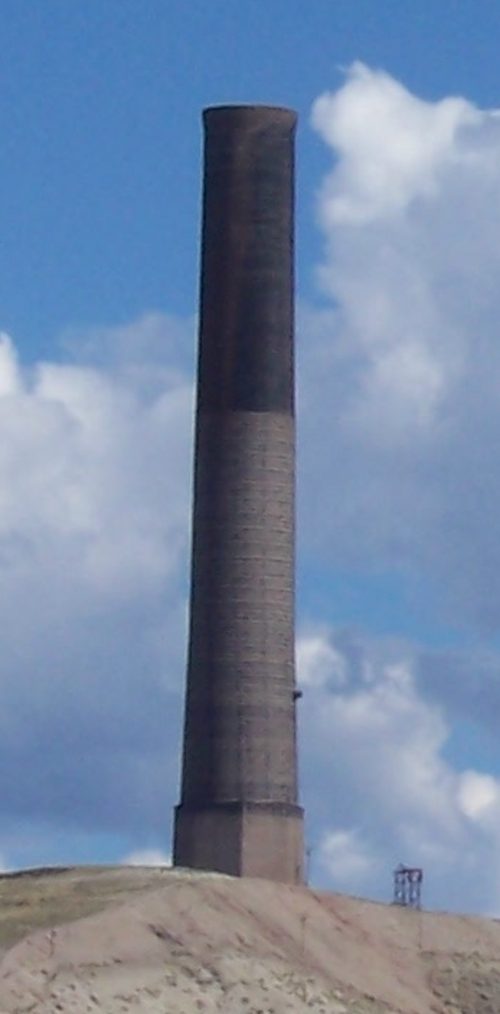

 北西側 | |
| 位置 | アナコンダ、モンタナ州 |
|---|---|
| 最寄りの都市 | モンタナ州ビュート |
| 座標 | 北緯46°6′36.08631″ 西経112°54′49.51520″ / 北緯46.1100239750° 西経112.9137542222° / 46.1100239750; -112.9137542222 [1] |
| 構築済み | 1918 |
| 建築家 | Alphons Custodis 煙突建設株式会社 |
| NRHP参照 番号 | 87000607 |
| NRHPに追加されました | 1987年4月9日 |
アナコンダ精錬所の煙突は、現存する世界で最も高い石造建築物で、全体の高さは約585フィート（178.3メートル）で、レンガ造りの煙突の高さ555フィート（169.2メートル）と、下り坂側にあるコンクリート基礎の高さ30フィート（9.1メートル）がある。[2] [3] [A]これはレンガ造りの煙突または煙突で、1918年にアメリカ合衆国モンタナ州アナコンダにあるアナコンダ銅鉱山会社（ACM）のワショー精錬所の一部として建設された。新しい頃はレンガ造りの煙突全体がテラコッタのコーティングで覆われていたが、精錬所が1981年に閉鎖されたときには、上部40%を除いてほとんどが浸食され、レンガと鉄筋のほとんどが露出していた。レンガ造りの煙突の底部の内径は76フィート（23.2メートル）、上部の内径は約60フィート（18.3メートル）である。煙突とその観覧エリアは現在、2つの部分からなるアナコンダ煙突州立公園となっている。[4]
寸法
レンガの煙突
スタック全体の高さは585フィート1+1 ⁄ 2 インチ (178.35 m) (≈ 585 フィート)、[B]レンガの煙突を含む555 フィート1+ 煙突の最も低い部分は高さ1 ⁄ 2 インチ (169.20 m)(≈ 555 フィート)、コンクリート基礎の下り側の高30 フィート (9.1 m)レンガ造りの煙突の68 フィート (20.7 m)八角形、その頂点の基本方向と基本指し、側面は北北東、東北東などの第 2 基本間方向に向いている。八角形部分には、東南東側と南南西側に12.5 x 60 フィート (3.8 m × 18.3 m) の[5]稼働中、主煙道はこれらの開口部に熱い排気ガスを運び、次に煙突が置かれている丘の北側にある精錬所から煙突に送りました。[6]八角形の底部は、テラコッタの覆いが失われる前は、底部の横幅が86フィート7⁄8 インチ (26.24 m) (≈ 86フィート)でした。しかし、八角形の内面は円形で、底部の内径は76フィート (23.16 m) (≈ 75フィート)。八角形の底部の壁の厚さは、辺の中央で64インチ (1.63 m) (≈ 6フィート)各頂点で102インチ (2.59 m)煙突の残りの部分はわずかに先細りの円筒形で、上部の内径は60フィート2インチ（18.34メートル） （≈60フィート）、壁の厚さは22+ 煙突の高さは、わずかに広がった上部のすぐ下、 1 ⁄ 4インチ (0.57 m)(≈ 2 フィート)[3]円筒形の部分と八角形の上部5 フィート (1.5 m)は、補強のために多くの大きな鋼棒 (バンドと呼ばれる) で囲まれています。建設以来、縁の周りには 20 本の避雷針が取り付けられています (高さには含まれません)。[7][8]煙突には、地元で製造された 2,464,652 個の穴あきタイルレンガが含まれており、それぞれの体積は、通常のレンガのサイズの 2.7 倍の平均サイズです。[7][C]セクター に合わせて湾曲した放射状のレンガです。レンガの煙突の重量は23,810 ショートトン (21,600 t)。[8][D]
コンクリート基礎
スタックの最も低い部分は、丘の頂上より少し下にあるため、勾配21% (12°)の傾斜地に構築されたコンクリートの基礎またはフッティングです。下り側は地上から30 フィート (9.14 m) の高さで、上り側は地上から10 フィート (3.05 m)の高さです。スタックは中空の八角形で、上部の左右は89 フィート (27.1 m) 、底部の左右は99 フィート 6 インチ (30.3 m) 、下り側の高さは33 フィート (10.1 m)、上り側の高さは21 フィート (6.4 m)で、基礎の 3 分の 1 は地下にあります。基礎の段状の底部は、それが置かれている段状の岩層にぴったりと収まっています。煙突の床は一般的に円錐形で、レンガ造りの煙突の下17フィート（5.2メートル）下がって5×33フィート（1.5メートル×10.1メートル）の長方形の格子に至り、さらに5フィート（1.5メートル）の正方形の水平ダクトに通じている。ダクトは煙突の南南東側の基礎の下り坂の中央から煙突から出る。これにより、煙道ガス中に残された貴重な金属粉塵が円錐形の床に沈殿し、ダクト内のトラックに積まれた車で回収され、さらに処理するために製錬所に送り返される。[3]
工事
1918年5月にコンクリートの基礎工事が完了した後、煙突の建設は1918年5月23日に始まり、 1918年11月30日に完了した。煙突は1919年5月5日に稼働を開始した。[7]煙突は、ワショー製錬会社の機械監督であったWCカプロンの指揮の下、ニューヨークのアルフォンス・カストディス煙突建設会社（現在のハモン・カストディス）によって建設された。[3] [10] 1955年以降に製錬所で処理された鉱石の多くは、モンタナ州ビュートのすぐ北にあるバークレー鉱山から来たものである。建設当時、煙突は世界で最も高い石造、レンガ造りの構造物および煙突であり、現在でも世界で最も高い現存する石造構造物である。[2]これよりも高い石造煙突が存在したが、その後取り壊された。現在も残っているより高い煙突は鉄筋コンクリートで作られています。最も高い煙突のリストを参照してください。
ワシントン記念塔は、最も低い100フィート（30メートル）の部分を除いて、積み重ねられたレンガの部分の中に収まります。この部分では、記念碑の各コーナーで最大1フィート（0.3メートル）の重なりが発生します。[E]積み重ねられたレンガの部分は、記念碑の2015年の高さよりも約6インチ（15センチメートル）高くなっています。 [F] 積み重ねられた石積みの部分は、記念碑のアルミニウムの頂点を無視した記念碑の石積みの地上部分よりも約15インチ（38センチメートル）高くなっています。[9]
煙突は、製錬所のさまざまな焙煎炉や精錬炉から排出される排気ガスを排出するために設計された。製錬所には、炉からの排気煙道の大規模なネットワークがあり、それらはすべて主煙道に送られ、丘を南に半マイル上って煙突まで運ばれていた。[6]煙道システムと煙突を組み合わせることで、毎分300万～400万立方フィート（85,000～113,000 m 3）の排気ガスを排出できる自然通風が実現した。[12]
州立公園
ワショー製錬所は1981年の閉鎖後、取り壊された。しかし、アナコンダの住民が「煙突を救おう」と組織化したため、煙突だけは残った。この煙突は一般に「ザ・スタック」または「ザ・ビッグ・スタック」[G]と呼ばれ、モンタナ州西部の有名なランドマークとなっている。1986年にアナコンダ煙突州立公園に指定された。[13] [4]この公園は2つの部分から成り、1つは2000年にアナコンダの町の東に建設されたワショー製錬所煙突観覧センター[14]で、もう1つは観覧エリアから南東に約1.2マイル (1.9 km) の煙突である。製錬所の敷地は環境浄化が行われたが、一般の人が煙突自体に立ち入ることは許可されていない。周囲の土壌が有毒な半金属 ヒ素のほか、銅、カドミウム、鉛、亜鉛で汚染されているため、依然として危険な状態にあるためである。[15] テラコッタは煙突の上部を覆っていたのと同様に煙突の表面全体を覆っていました。 [3]煙突が閉鎖されたときまでに、レンガの八角形を含む下部の60％が侵食され、レンガと鉄筋が露出しました。現在、テラコッタは露出したレンガよりも暗い色になっています。
参照
注記
- ^ レンガ造りの煙突だけが石積みであり、コンクリートの基礎は石積みではありません。なぜなら、「石積み」は 1 つの連続した塊ではなく、多数の個別のレンガ、石、またはコンクリートのユニットで作られる必要があるためです。
- ^ ≈ は「通常は丸められる」という意味です。このようにマークされていない寸法は通常は記載されず、丸められません。
- ^ 2つの新聞資料ではレンガの数が2,464,672 [8]と2,446,392 [9]と異なっているが、どちらも州立公園の銘板にある2,464,652という数字が誤って転用されたものである可能性が高い。
- ^ 工学資料[3]では、寸法、一部の材料の重量、その他の材料の体積が混在しているため、レンガ造りの煙突とコンクリート基礎のおおよその重量しか計算できません。
- ^ ワシントン記念塔の横幅はわずか55フィート1+1 ⁄ 2 インチ (16.80 m)、対角線の幅は√ 2大きく78 フィート (23.77 m)。
- ^ ワシントン記念塔の高さは554フィート7+2013～2014年に国立測地測量部によって測定され、2015年にレーザー測定によって頂上から近くの地上ベンチマークまで測定された報告によると、高さは11 ⁄ 32 インチ（169.046メートル）。[11]1975年に基礎の2つの階段が傾斜路に置き換えられたため、地上からの高さは低くなりました。記事の注Bを
- ^ 10年前に モンタナ州グレートフォールズにアナコンダ銅鉱山会社が建設した最初の煙突は高さ506フィート（154メートル）で、「ビッグスタック」とも呼ばれていた（1982年に解体）。
参考文献
- ^ 国立測地測量局データシート RX0934 は、NGS 水平時間依存測位を介してNAD83からWGS84に変換されました。
- ^ ab ケリー、ジョン（2013年6月19日）。「ワシントン記念塔は高いが、最も高いのか？」。地元。ワシントンポスト。 2016年12月26日閲覧。
- ^ abcdef 「モンタナ州アナコンダの製錬所 のために建てられた最も高い煙突」。エンジニアリングニュースレコード。83 （17）：764–5。1919年10月23日。 2017年10月1日閲覧。2 つの図面とテキスト内のいくつかの丸められた寸法によって正確な寸法が提供されます。
- ^ ab 「アナコンダ・スモーク・スタック州立公園」。
- ^ 国家歴史登録財 - アナコンダ銅鉱山会社の煙突。3枚の素晴らしい写真。
- ^ ab USGS topoView、→ 地図を取得 → 場所で検索 → アナコンダ モンタナ → アナコンダ、MT 1961。
- ^ abc 「Anaconda Co Stack - Anaconda, MT」。ウェイマーキング。青いボックスには、州立公園にある「ワショースタックの事実」と題された記念碑の文言が書かれており、その建設の詳細が記されている。
- ^ abc リチャード・ギブソン（2017年8月28日）。「鉱山都市の歴史：ワショー・スタックは今も世界一高い自立式石造建築物」モンタナ・スタンダード。2017年10月27日閲覧。
- ^ ジョンソン、キャリー（2011年9月2日）。「記念碑の頂上には煙突がある」。ワシントンポスト紙の編集者への手紙。 2017年10月21日閲覧。この手紙では、このウィキペディアの記事で言及されている 2015 年の公式の高さとは異なる「建築上のゼロ高度点」から測定された、記念碑の非公式な 1999 年の高さが使用されていました。
- ^ キダー・パーカー建築家・建設者ハンドブック（第18版）。ジョン・ワイリー・アンド・サンズ。1931年。1714ページ。
- ^ アメリカ国立測地測量局、「2013～2014 年ワシントン記念塔調査」
- ^ アナコンダ還元工場（1920年7月版）。アナコンダ銅鉱山会社。1920年、43ページ。
- ^ 「アルザダからゾートマンまでのモンタナの地名」モンタナ歴史協会出版。
- ^ ワショー製錬所の煙突見学場所記念碑
- ^ スーパーファンドサイト: アナコンダ社製錬所、アナコンダ、モンタナ州
