レンガ積みは、レンガ職人がレンガとモルタルを使って作る石積みです。通常、レンガの壁などの構造物を構築するために、コース[ 1 ] [ 2 ]と呼ばれるレンガの列が互いに積み重ねられます。
レンガとブロックはサイズによって区別されることがあります。例えば、英国では、レンガは337.5 × 225 × 112.5 mm ( 13.3 × 8.9 × 4.4インチ) 未満の寸法を持つ単位と定義され、ブロックは1つ以上の寸法が最大のレンガよりも大きい単位と定義されています。[ 3 ]
レンガは建物の建築に広く用いられており、レンガ造りの例は青銅器時代にまで遡る歴史の中で見られます。イラクの古代遺跡ドゥル・クリガルズのジッグラトの焼成レンガの壁面は紀元前1400年頃のもので、現在のパキスタンにある古代遺跡モヘンジョ・ダロのレンガ造りの建物は紀元前2600年頃に建てられました。さらに古い、乾燥レンガ（焼成されていないレンガ）で作られたレンガ造りの例は、パレスチナのジェリコ、アナトリアのチャタル・ヒュユク、パキスタンのメヘルガルなどの古代遺跡で見ることができます。これらの建造物は石器時代から現代まで生き残っています。
レンガの寸法は、施工図面や技術文書において、調整寸法と作業寸法という2つの方法で表記される。
レンガのサイズは、焼成時の収縮や歪みなどにより、若干異なる場合があります。

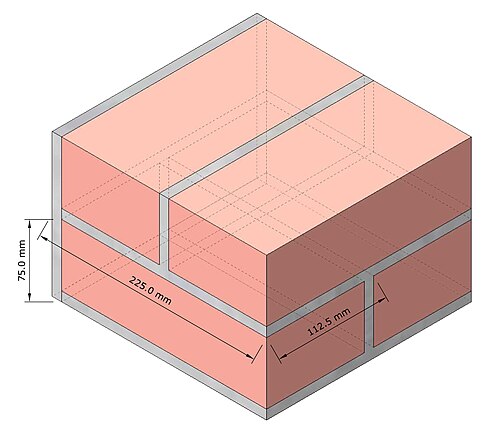

英国でレンガによく使われる調整尺度の例は次のとおりです。[ 4 ] [ 5 ] [ 6 ]
この場合、調整用の尺度が機能するのは、単一のレンガの長さ（215 mm）が、レンガの幅（102.5 mm）と垂直方向の長さ（10 mm）と2つ目のレンガの幅（102.5 mm）の合計に等しいからです。
世界には他にも様々なサイズのレンガがあり、その多くはこの同じ調整原理に基づいている。

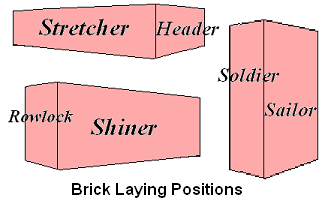

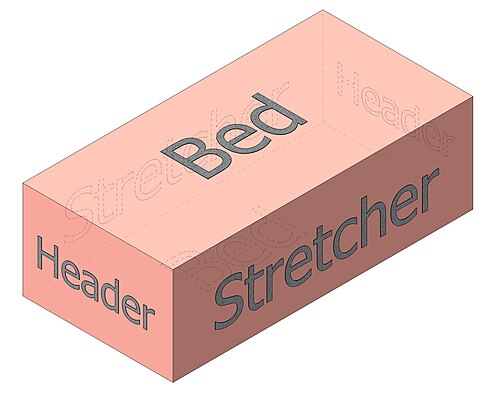

最も一般的なレンガは直方体であるため、6つの面は次のように命名されます。
レンガの間に挟まれたモルタルも、その位置によって異なる名称で呼ばれます。レンガの下または上に水平に挟まれたモルタルは「ベッド」と呼ばれ、レンガの間に垂直に挟まれたモルタルは「パーペンド」、または米国では「ヘッドジョイント」と呼ばれます。

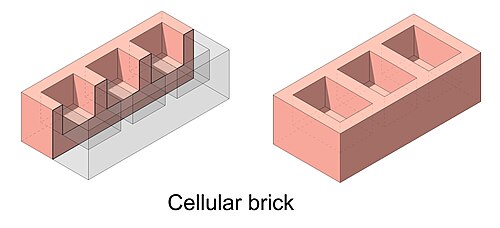

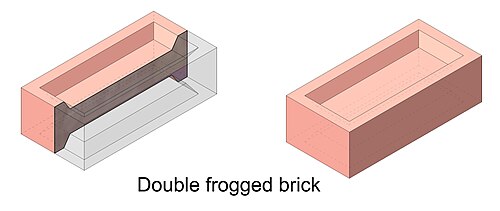

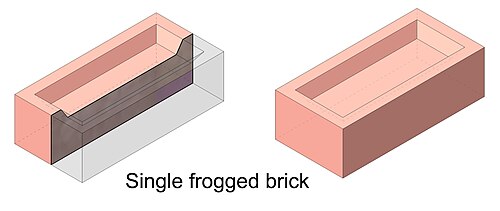

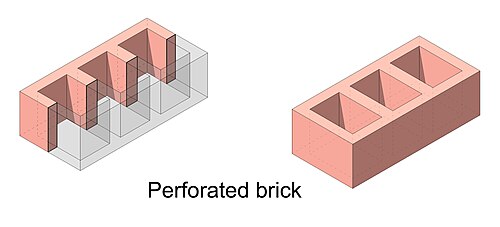

直線寸法のみで作られたレンガは、ソリッドレンガと呼ばれます。レンガには、両方の面または片方の面に窪みがある場合があります。この窪みは「フロッグ」と呼ばれ、そのようなレンガは「フロッグレンガ」として知られています。フロッグは深くても浅くても構いませんが、レンガ全体の体積の 20% を超えてはなりません。セルラーレンガには、レンガの体積の 20% を超える窪みがあります。穴あきレンガには、レンガの面から面まで貫通する穴があり、レンガ全体を切断しています。ほとんどの建築基準と優れた建設慣行では、穴の体積はレンガ全体の体積の 20% を超えないようにすることを推奨しています。[ 7 ]
レンガ積みの構成要素には、レンガ、ベッド、パーペンドがあります。ベッドとは、レンガを積むためのモルタルのことです。[ 8 ]パーペンドとは、2つのレンガの間の垂直な目地で、通常はモルタルで満たされますが、常にそうとは限りません。[ 9 ]
「化粧レンガ」とは、壁の内側部分に使用される「充填レンガ」とは異なり、外壁の目立つ表面に使用するために設計された、より高品質のレンガです。充填レンガは、表面がスタッコや同様のコーティングで覆われる場合、または充填レンガが他のレンガで隠される場合（2枚以上のレンガで構成された構造物の場合）に使用されます。
レンガは、積み方や、露出面が完成した壁面に対してどのような向きになっているかに基づいて分類される。
可能な限り切断していない原寸大のレンガを積み上げることで、レンガ積みの強度を最大限に高めることができます。以下の図では、切断していない原寸大のレンガは次のように色分けされています。
しかし、場合によっては、特定のスペースに合うように、または何らかの目的に適した形状にするために、レンガを切断する必要があります。たとえば、コースの開始時にオフセット（ラップ）を作成する場合などです。 [ 15 ]場合 によっては、これらの特殊な形状やサイズが製造されます。以下の図では、ラップを作成するために最も一般的に使用される切断のいくつかが、次のように色分けされています。
あまり使用されないカットはすべて、以下のように着色されています。
レンガ積みのほぼ普遍的なルールは、垂直部材は段をまたいで連続してはならないということである。[ 18 ]
直線状に上方に伸びる壁は、深さや厚さが様々です。一般的に、レンガも直線状に上方に伸びるように積み上げられ、壁面（または葉状構造）を形成します。垂直方向と同様に、これらの壁面同士をしっかりと固定することが重要です。歴史的には、壁面同士を固定する主な方法は、直線状に積み上げるのではなく、壁面を横切るようにレンガを積むことでした。
これら2つの慣習のいずれか、または両方に従ってレンガ積みを行うことは、いずれかの積み方で積まれたと表現される。[ 19 ] [ 20 ]
葉の厚さはレンガ1個の幅と同じである。壁の幅がレンガの長さと同じであれば、その壁は「レンガ1個分の厚さ」であると言われる。したがって、一枚葉の壁はレンガ半分の厚さであり、最も単純な横積みの石積み壁はレンガ1個分の厚さであると言われ、以下同様である。[ 21 ]
壁の厚さの指定は、防湿に関する考慮事項、壁に空洞があるかどうか、耐荷重要件、費用、建築家が活動していた時代などの要因によって決定されます。[ 22 ] [ 23 ]壁の厚さの指定はかなり変化しており、耐力のないレンガ壁は厚さがレンガ半分程度、または間仕切り壁でシャイナーを長手積みで積む場合はそれ以下になることもありますが、他のレンガ壁ははるかに厚くなっています。たとえば、シカゴのモナドノックビルは非常に高い石造建築物で、耐力レンガ壁は基部で厚さが約2メートル（6フィート7インチ）あります。 [ 24 ]ただし、ほとんどのレンガ壁は通常、厚さが1～3個のレンガです。これらのより控えめな壁の厚さでは、特定の指定された壁の厚さの内部に構造的に健全なレンガの配置を可能にする明確なパターンが現れています。
20世紀半ばに二重壁が登場したことで、レンガ造りを強化する別の方法である壁つなぎが普及し、発展しました。二重壁は、空気層で隔てられた完全に独立した2つの壁で構成されており、この空気層は湿気と熱の両方に対する障壁として機能します。[ 25 ] [ 26 ]通常、基礎にかかる主な荷重は内側の壁によって支えられ、外側の壁の主な機能は、全体を天候から保護し、適切な美的仕上げを提供することです。
葉の間には石積みの接続がないにもかかわらず、それらの横方向の剛性は依然として保証される必要がある。[ 27 ]このニーズを満たすために使用される装置は、壁のタイを空洞壁のモルタル床に一定間隔で挿入することである。[ 28 ] [ 29 ]
フランドル積みでは、ヘッダーの間にストレッチャーが1つあり、ヘッダーは下の段のストレッチャーの上に中央揃えで配置されます。[ 30 ]
コースが隅石の長手積みで始まる場合、通常、コースの反対側の端も隅石の長手積みで終わります。次の上のコースは隅石の小口積みで始まります。コースの2番目のレンガにはクイーンクローザーが置かれ、積みの重なり部分が形成されます。3番目のレンガは長手積みで、重なり部分があるため、下の小口積みの真上に中央揃えで置かれます。この2番目のコースは、長手積みと小口積みのペアが最後のペアに達するまで続き、最後に2番目にして最後のクイーンクローザーが最後から2番目のレンガとして挿入され、コースの開始時の配置を反映させ、積みの重なりを適切に閉じます。
フランドル積みの例の中には、長手レンガと小口レンガを別々に使用しているものがあります。この効果は、製造工程の一部としてレンガを焼成する際に、小口レンガの小口面を処理することによって生じるのが一般的です。小口面の一部は木材の煙にさらされて灰青色になり、その他は単にガラス化してより濃い青色になります。小口レンガの中には、焼成時に塩を使用することで釉薬のかかった面を持つものもあります。スタッフォードシャーブルーレンガが小口レンガに使用されることもあります。[ 31 ] [ 32 ]
正面と背面の両方からフランドル積みのように見えるレンガ積みは、前面と背面で同じ模様が繰り返されていることから、二重フランドル積みと呼ばれます。壁の背面のレンガにこの模様が見られない場合、そのレンガ積みは単一フランドル積みと呼ばれます。[ 33 ]
厚さ1個のレンガで構成されるフランドル積みレンガ積みは、前面の長手積みレンガのすぐ後ろに長手積みレンガを置き、次にその列に沿って小口積みレンガを置くという繰り返しパターンです。1列おきにクイーンクローザーを配置することで、重ね合わせ（正しい重なり）が生成されます。
レンガ1個分の厚さの二重フレミッシュ積み：上部は奇数段と偶数段が交互に配置され、側面は立面図となる。
壁の幅を広げる簡単な方法は、背面に延長レンガを追加し、シングル・フレミッシュ・ボンドの厚さをレンガ1.5個分にすることです。
上部のセクションは、厚さ1.5個のレンガからなる単層フランドル積みの奇数段と偶数段が交互に並んでいます。
厚さ1.5レンガの二重フランドル積みの場合、表面レンガと表面レンガの後ろのレンガは、4つのレンガとハーフバットのグループで積むことができます。ハーフバットはグループの中央にあり、4つのレンガはハーフバットの周りに正方形に配置されます。これらのグループは、1段の長さにわたって互いに隣接して積まれ、レンガ積みの厚さが1.5レンガになります。[ 34 ] [ 35 ]
接合部を維持するためには、壁の角にある隅石の長手積みに続いて、小口積みではなく3/4の長手積みを行う必要がある。このことは壁の外観には影響しない。レンガの選択は、見る者にはごく普通の小口積みのように見える。
より頑丈な壁を作るには、面積みのヘッダーのすぐ後ろにヘッダーを置き、さらに面積みのストレッチャーの後ろに90°の角度で2つのヘッダーを置き、最後にこれら2つのヘッダーの後ろにストレッチャーを置くことができます。このパターンにより、レンガ2個分の厚さのレンガ積みができます。
上部のセクションは、レンガ2個分の厚さの二重フランドル積みの奇数段と偶数段を交互に積み重ねたものです。
上部のセクションは、厚さ2.5個のレンガからなる二重フレミッシュボンドの奇数段と偶数段を交互に積み重ねたものです。
さらに頑丈な壁を作るには、表面のヘッダーのすぐ後ろに2つのヘッダーを配置し、表面のストレッチャーの後ろにさらに2組のヘッダーを90°の角度で配置し、最後にこれら4つのヘッダーの後ろにストレッチャーを配置します。この配置により、レンガ3個分の厚さのレンガ積みができます。
この結合では、各ヘッダーの間に2つのストレッチャーがあり、結合の最も対称的な形では、ヘッダーは下のコースの2つのストレッチャー間の垂直線の上に中心が配置されている。[ 36 ]
モンクボンドのパターンは非常に多様であるため、隅石部分の配置や重ね合わせの構成方法も多岐にわたります。隅石には、長手積み、3/4長手積み、または小口積みのレンガを使用できます。隅石の隣にはクイーンクローザーを使用することもできますが、必須ではありません。
しかし、モンクボンドでは、レンガの段差をずらすための様々な配置方法があります。このような非常に不規則な傾斜パターンでレンガを配置することは、レンガ職人にとって、足場によって部分的に隠されたり、ドアや窓の開口部、その他のボンドを乱す障害物によって中断されたりしている壁を構築する際に、正しく維持するのが難しい作業となる場合があります。レンガ職人が頻繁に作業を中断してレンガが正しく配置されているか確認する場合、傾斜モンクボンドの石積みは建設費用が高額になる可能性があります。[ 37 ]
傾斜したモンク積みのレンガ積みには、時折、小口積みと長手積みのずれといった軽微な誤差が生じることがある。こうした誤差の一部は、壁の上部にある段のレンガ積みに補正用の不規則性を組み込むことで、さりげなく修正されている場合もある。こうした複雑さやそれに伴うコストにもかかわらず、この積み方は北ヨーロッパにおけるレンガ積みの一般的な選択肢となっている。
例えば、モンクボンドの傾斜した石積みは、横方向の長手方向の列のように見えるようにずらして配置することができます。この効果を実現する方法の一つは、ヘッダーを交互にずらしながら石積みを繰り返す配列を用いることです。この配置では、グループの最初の石積みの特定の位置にヘッダーが配置されます。次の石積みでは、下の石積みのヘッダーから左に1.5長手方向のヘッダーがずらされ、さらに3番目の石積みでは、真ん中の石積みのヘッダーから右に1長手方向のヘッダーがずらされます。このようにヘッダーが左に1.5長手方向、右に1長手方向とずらして配置されることで、壁の左上から右下に向かって長手方向の列が並んでいるように見えます。このような傾斜したモンクボンドの配置例は、グレーターロンドン、キングストン・アポン・テムズのニュー・マルデン図書館に見られます。
また、僧侶積みの石積みの斜面を互い違いに配置することで、ピラミッド状の斜めの線がわずかに凹んだような外観を作り出すことができる。スウェーデンのソルナにある建物の写真には、そのような配置が見られる。
モンクボンドには他にも多くの特別なコースアライメントの調整があり、細部は異なるものの、見る人の視線を壁に沿って斜め下へ導くような効果を生み出す様々な視覚効果を生み出している。[ 38 ]
この結合では、各ヘッダーの間に3本のストレッチャーがあり、ヘッダーは下のコースの3本のストレッチャーの中点の真上に中心が配置されている。[ 39 ]
サセックス積みは水平方向に伸びる形状のため、庭の壁やリボン窓の上のレンガ積みなど、長い石積みに適しています。逆に、ジョージアン様式のファサードのように多くの要素が配置されている表面にはあまり適していません。ヘッダーの使用頻度が比較的低いため、サセックス積みは壁を建てる際の費用が比較的安い積み方の一つとなっています。これは、レンガ職人が一度に3本のストレッチャーを連続して素早く作業を進めることができるためです。[ 40 ]
この種類の結合には2種類のコースがあり、そのうちの1つはストレッチングコースと呼ばれ、これは通常、隅角から隅角まで表面のストレッチのみで構成されます。もう1つのコースはヘディングコースと呼ばれ、これは通常、ヘッダーと、両端の隅角ヘッダーの横にある2つのクイーンクローザーで構成され、結合を生成します。[ 41 ]
この積み方は、縦積みと横積みが交互に並び、横積みは縦積みの中央に位置し、各交互の列で垂直に並びます。クイーンクローザーは、横積みの2番目のレンガ、つまり最後から2番目のレンガとして現れます。[ 42 ] [ 43 ]レンガ積みに微妙な質感を与えるために、時折横積みに控えめな配色が使われることがあります。そのような配色の例としては、イングランド南部で見られる赤レンガの中に青灰色の横積み、イングランド北部でよく見られる濃い茶色の壁に薄茶色の横積みなどがあります。[ 44 ]
このボンドには、交互に配置された縦積みと横積みのコースがあります。ただし、横積みのコースは標準的なイギリスのボンドと同じであるのに対し、縦積みのコースは、縦積みだけで構成されたコースと、両端の隅石の直前に配置された横積みによって、縦積みから2段上または下の縦積みに対して半分ずれた縦積みで構成されたコースが交互に配置されています。[ 45 ] [ 46 ]このボンドは、フランス北部、ベルギー、オランダで広く見られます。[ 47 ]
イングリッシュクロスボンドの広い範囲は、綾織りのような特徴を示すことがある。これは、途切れることのない一連の垂直線がボンドに沿って斜めに移動することによって生じる効果である。

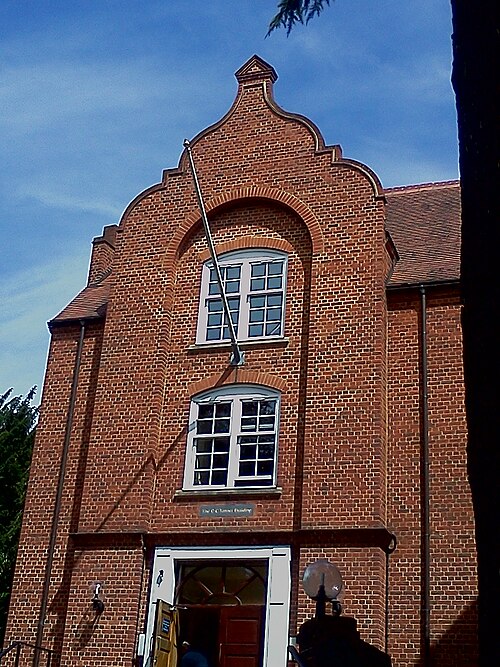

このボンドは、隅石での重ね合わせの生成方法を除いて、イギリスのクロスボンドと全く同じです。ダッチボンドでは、すべての隅石は3/4バットで、連続するコースで交互にストレッチ方向とヘッド方向に配置され、クイーンクローザーは全く使用されません。[ 48 ]オランダ人にとって、これは単にクロスボンドと呼ばれるものの変形です。[ 49 ]
この結合では、ヘッダーの各コースの間にストレッチャーが3コースあります。 [ 50 ]
標準的なイギリス式庭園壁積みでは、重ね目を作るために、中央の縦積み段の隅石として小口石が使用され、小口積み段の両端の最後から2番目のレンガとしてクイーンクローザーが配置されます。傾斜積みのイギリス式庭園壁積みでは、重ね目を作るために、より複雑な隅石とクイーンクローザーの組み合わせが必要となります。
イギリスの庭壁積みでは、ヘッダーコースに周囲のストレッチャーとは異なる色のレンガが使われることがある。イギリスのチョーク地帯では、ストレッチャーの代わりにフリントが使われ、ヘッダーがレースコースとなる。[ 44 ]
この結合では、各ヘッダー列の間に5列のストレッチャー列が設けられています。
ラップは、前のヘッダーコースから数えて偶数番目のストレッチコースの隅石としてヘッダーを使用し、ヘッダーコースの両端の最後から2番目のレンガとしてクイーンクローザーを使用することによって生成されます。
この結合では、各ヘッダー層の間に3～9段のストレッチャー層を設けることができます。最も一般的なストレッチャー層の数は6段です。
ヘッダーは、標準的なアメリカ積みで必要なオフセットを実現するために、前のヘッダー段から数えて偶数番目のストレッチング段の隅石として使用され、クイーンクローザーはヘッダー段の両端の最後から2番目のレンガとして使用されます。
バージニア州ヘンリコ郡にあるレンガ造りのクラーク・パルモア邸は、1819年に建てられた下層階は、各ヘッダーコース間に3～5段の伸縮積みがあるアメリカ積みで、1855年に建てられた上層階は、各ヘッダーコース間に6～7段の伸縮積みがあるアメリカ積みである。[ 51 ]
この積み方では、すべてのレンガはヘッダーですが、重ね合わせを生成する隅石の3/4バットは、各段をヘッダーの半分ずつずらします。
ヘッダーボンドは、曲率半径の小さい湾曲した壁によく使用されます。イングランドのサセックス州ルイスでは、青色のレンガとガラス質の表面を使用して、このボンドで建てられた小さな建物がたくさんあります。[ 52 ] [ 53 ]
この積み方では、すべてのレンガが長手積みで、各段のレンガは長手積みの半分ずつずらして配置されています。必要なずれを出すために、長手積みの段の交互の部分に小口積みのレンガが隅石として使用されています。
これは最も単純な繰り返しパターンであり、ヘッダー1枚分の厚さの壁を作り出します。
また、すべて長手積みの列で構成されているが、各列のレンガは標準的な長手積みとは異なるパターンで互い違いに配置されている。[ 54 ]
フランドル積みの長手積みは、交互に並べられた長手積みと小口積みの列を分離し、長手積みだけの列も複数存在する。この積み方によるレンガ積みは、フランドル様式の1列に対して1～4列の長手積みとなる場合がある。[ 36 ] [ 55 ]長手積みの列は、多くの場合、傾斜パターンで互い違いに配置されるが、常にそうとは限らない。

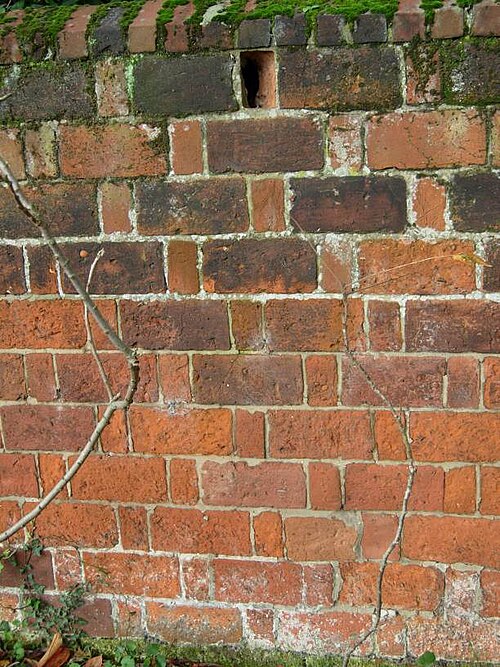

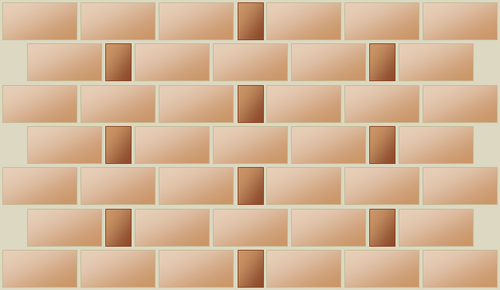

ラットトラップボンド（チャイニーズボンドとも呼ばれる）は、基本的にフレミッシュボンドと同じパターンに従いますが、ヘッダーとストレッチャーの代わりにローロックとシャイナーで構成されています。これにより、ローロックによって橋渡しされた内部空洞のある壁が形成され、ラットトラップと呼ばれるようになりました。[ 56 ]
ディアーンのボンドは、基本的にイングリッシュボンドと同じパターンに従っているが、ストレッチャーの代わりにシャイナーを使用している。[ 57 ]

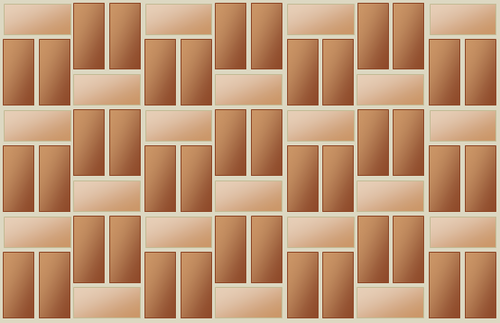

単一のバスケット織りの列は、シャイナーで覆われた一対のセーラーが横に並べられ、シャイナーの上に置かれた一対のセーラーが交互に並んでいます。次の列は、上の列と同一で、整列しています。[ 58 ]

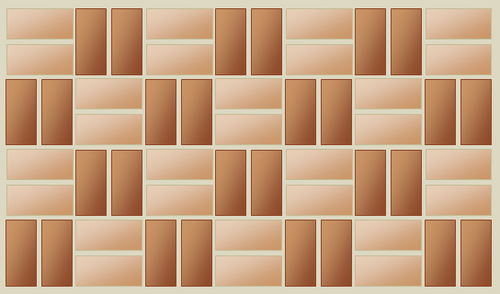

二重かご織りの積み方では、シャイナーのペアが上下に重ねられ、セーラーのペアが横に並んで交互に配置されます。次の列はオフセットされているため、シャイナーのペアは上の列のセーラーのペアの下に位置します。これにより、レンガは正方形のグリッド状にペアで配置され、各ペア間の接合部は周囲の4つのペア間の接合部と垂直になります。[ 54 ]
ヘリンボーン模様（opus spicatum）は、長手方向のレンガの隣に長手方向のレンガを配置するか、その逆（つまり、小口方向のレンガが垂直）に配置して「L」字型を作り、それぞれの「L」字型を同じ順序で入れ子にすることで作られます。薄いレンガの方が一般的です。この模様は通常45°回転させて、完全に垂直な（鉛直な）「V」字型の連続を作り出します。どの壁でも、左または右のレンガがV字型の先端を形成します。ヘリンボーンは、木造建築の充填材として使用されることもあります。[ 54 ]

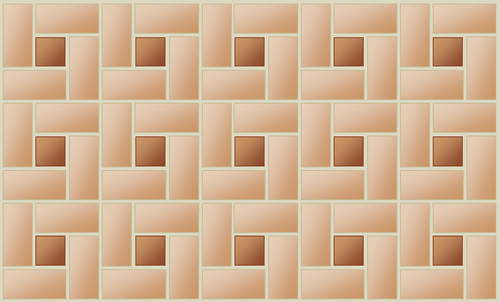

ピンホイールボンドは、正方形のハーフブリックを4つのブリックで囲み、それを正方形のグリッド状に繰り返すものです。[ 54 ]

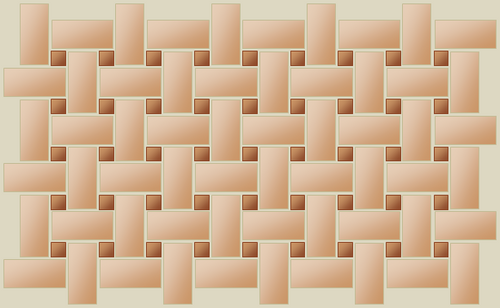

正方形のレンガを4つのレンガで囲んだ模様で、半分のレンガの4分の1の大きさです。織物のような模様にデザインされています。[ 54 ]もう一つ似たような模様は、インターレースボンドと呼ばれています。[ 59 ]

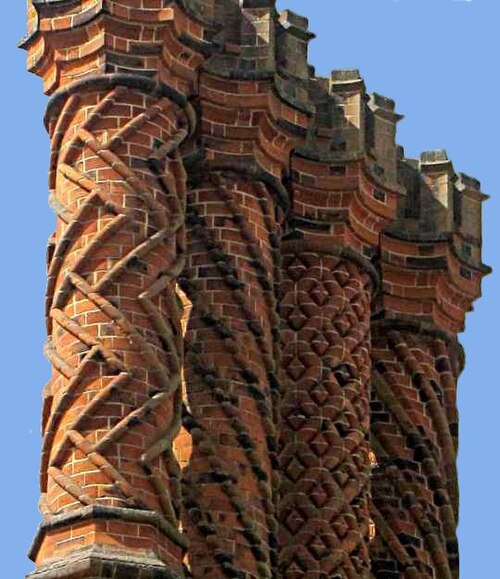

レンガ積みを菱形模様に成形することを、ダイアパリングと呼ぶ。

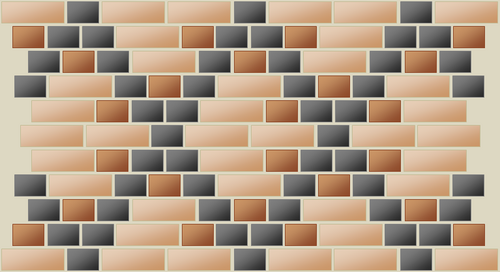

フランドル斜め積みは、長手方向のブロックと、小口方向のブロックの間に1本または2本の長手方向のブロックを交互に、さまざまな間隔で配置する複雑なパターンで構成されており、 10段以上積み上げると菱形のパターンが現れます。
湿気は、壁の基礎から建物内に上昇したり、湿った地面が頑丈な壁に接する部分から建物内に侵入したりすることがあります。この過程の明らかな結果は湿気と呼ばれます。このような水の侵入を防ぐ多くの方法の1つは、スタッフォードシャーブルーレンガなどの密度の高いエンジニアリングレンガを数段の低い層で壁を構築することです。この防湿方法は、建物の周囲を走る特徴的な紺色の帯として現れます。レンガの下層は耐湿性が高いにもかかわらず、レンガを接合するモルタルの敷き詰めと垂直部分は透水性があるため、この方法は部分的にしか効果がありません。[ 60 ]
