高速グラフィックポート

AGP
高速グラフィックポート
	ユニバーサル AGP スロット (茶色、上部)、2 つのPCI 2.2 スロット (白ベージュ、中央)、およびCNRスロット (茶色、下部)
作成年	1997年; 27年前
作成者	インテル
優先する	グラフィックス用PCI
代替品	PCIエクスプレス（2004）
幅（ビット単位）	32
デバイス数	スロットごとに1つのデバイス
スピード	半二重; 最大 2133 MB / 秒
スタイル	平行

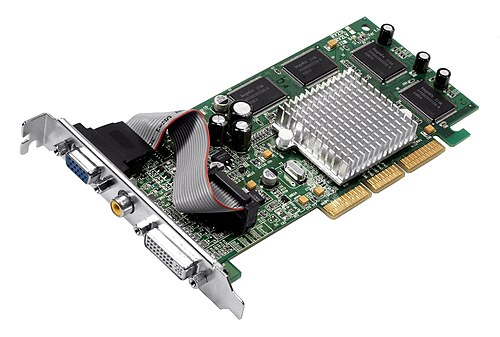

アクセラレーテッドグラフィックスポート( AGP )は、ビデオカードをコンピュータシステムに接続して3D コンピュータグラフィックスの高速化を支援するために設計されたパラレル拡張カードの標準です。もともとはビデオカード用のPCI型接続の後継として設計されました。2004 年以降、AGP は段階的に廃止され、代わりにパラレルではなくシリアルである PCI Express (PCIe) が採用されました。2008 年半ばまでに、PCI Express カードが市場を独占し、AGP モデルはわずかしか残らなくなり、^[1] GPU メーカーとアドインボードパートナーは最終的にこのインターフェイスのサポートを中止し、PCI Express を採用しました。

PCI に対する利点

AGPはPCI規格のスーパーセットであり、当時の高性能グラフィックカードの要件を満たす上でのPCIの限界を克服するために設計されました。^[2]

AGP の主な利点は、PCIバスを共有せず、拡張スロットとマザーボードチップセットの間に専用のポイントツーポイントパスを提供することです。直接接続により、クロック速度も向上します。

2 番目の大きな変更点は、アドレスフェーズとデータフェーズが分離されている分割トランザクションの使用です。カードは多数のアドレスフェーズを送信できるため、ホストはそれらを順番に処理でき、読み取り操作中にバスがアイドル状態になることによって発生する長い遅延を回避できます。

3 番目に、PCI バスハンドシェイクが簡素化されています。FRAME# および STOP# 信号を使用してサイクルごとに長さがネゴシエートされる PCI バストランザクションとは異なり、AGP 転送は常に 8 バイトの倍数の長さで、合計の長さがリクエストに含まれています。さらに、各ワードに IRDY# および TRDY# 信号を使用するのではなく、データは 4 クロックサイクルのブロック (AGP 8 倍速で 32 ワード) で転送され、一時停止はブロック間でのみ許可されます。

最後に、AGP ではサイドバンドアドレス指定 (AGP 3.0 のみで必須) が許可されます。これは、アドレスバスとデータバスが分離されていることを意味します。そのため、アドレスフェーズではメインのアドレス/データ (AD) ラインがまったく使用されません。これは、追加の 8 ビットの「サイドバンドアドレス」バスを追加することで実現されます。このバスを介して、グラフィックスコントローラは、他の AGP データがメインの 32 のアドレス/データ (AD) ラインを流れている間に、新しい AGP 要求を発行できます。これにより、全体的な AGP データスループットが向上します。

メモリ読み取りパフォーマンスのこの大幅な向上により、AGP カードはシステム RAM からテクスチャを直接読み取ることができるようになりました。一方、PCI グラフィックスカードはテクスチャをシステム RAM からカードのビデオメモリにコピーする必要があります。システムメモリは、テクスチャの保存に必要なメインメモリを割り当てるグラフィックスアドレス再マッピングテーブル(GART)を使用して利用可能になります。 ^{[3] AGP で利用可能なシステムメモリの最大量は、}AGPアパーチャとして定義されます。

歴史

AGP スロットは、ソケット 7 Intel P5 Pentiumおよびスロット 1 P6 Pentium IIプロセッサをベースにしたx86互換システムボードに初めて登場しました。Intel は 1997 年 8 月 26 日に i 440LXスロット 1 チップセットで AGP サポートを導入し、その後、すべての主要なシステムボードベンダーから多数の製品が続きました。^[4]

AGP をサポートする最初のソケット 7 チップセットは、VIA Apollo VP3、SiS 5591/5592、およびALI Aladdin V でした。Intel は AGP を搭載したソケット 7 チップセットをリリースしませんでした。FICは1997 年 11 月に、VIA Apollo VP3 チップセットをベースにしたFIC PA-2012として最初のソケット 7 AGP システムボードをデモし、その後すぐに、同じく VIA VP3 チップセットをベースにしたEPoX P55-VP3が市場に初めて登場しました。^[5]

AGP をサポートした初期のビデオチップセットには、Rendition Vérité V2200、3dfx Voodoo Banshee、Nvidia RIVA 128、3Dlabs PERMEDIA 2、Intel i740、ATI Rage シリーズ、Matrox Millennium II、S3 ViRGE GX/2 などがありました。初期のAGPボードの中には、PCIをベースに構築されたグラフィックプロセッサを使用し、AGP に単純にブリッジ接続されていたものもありました。このため、カードは新しいバスの恩恵をほとんど受けることができず、唯一の改善点は 66 MHz バスクロック (PCI の 2 倍の帯域幅とバスの排他性) でした。Intel の i740 は、新しい AGP 機能セットを活用するように明示的に設計されていました。実際、AGP メモリからのみテクスチャリングするように設計されていたため、PCI バージョンのボードの実装は困難でした (ローカルボード RAM で AGP メモリをエミュレートする必要があった)。

マイクロソフトは、 USB SUPPLEMENT to OSR2パッチを通じて、 Windows 95 OEM Service Release 2 (OSR2 バージョン 1111 または 950B)に初めて AGP サポートを導入しました。 ^[6]パッチを適用すると、Windows 95 システムはWindows 95 バージョン 4.00.950 Bになりました。AGP サポートを導入した最初の Windows NT ベースのオペレーティングシステムは、1997 年に導入されたService Pack 3を適用したWindows NT 4.0でした。AGP 強化の高速データ転送に対する Linuxサポートは、1999 年に AGPgart カーネルモジュールの実装によって初めて追加されました。

後の使用

PCIe の採用が進むにつれて、標準が時代遅れになってもグラフィックカードメーカーは AGP カードの製造を続けました。GPU が PCIe に接続するように設計されるようになったため、AGP 互換のグラフィックカードを作成するには、追加の PCIe-AGP ブリッジチップが必要になりました。ブリッジの追加と、別の AGP カード設計の必要性により、追加のボードコストが発生しました。

2004年から2005年にかけて発売されたGeForce 6600とATI Radeon X800 XLが最初のブリッジカードでした。^[7]^{[8] 2009年、NvidiaのAGPカードは}GeForce 7シリーズが上限でした。2011年、AMDベンダー(Club 3D、HIS、Sapphire、Jaton、Visiontek、Diamondなど)のDirectX 10対応AGPカードには、Radeon HD 2400、3450、3650、3850、4350、4650、4670が含まれていました。AMD Catalystソフトウェアに記載されているHD 5000 AGPシリーズは、入手できませんでした。HD 4000シリーズAGPビデオカードを使用したWindows 7のAMD Catalyst 11.2 - 11.6 AGPホットフィックスドライバーには多くの問題がありました。^[9] 10.12または11.1 AGPホットフィックスドライバの使用は回避策として考えられます。上記のベンダーのいくつかは、AGPドライバの過去のバージョンを提供しています。

2010 年までに、AGP をサポートする新しいマザーボードチップセットはなく、AGP スロットを備えた新しいマザーボードもほとんどありませんでしたが、古い AGP をサポートするチップセットを搭載したマザーボードも引き続き生産されていました。

2016年、Windows 10バージョン1607はAGPのサポートを廃止しました。^[10]^{[信頼できない情報源? ]}オープンソースのLinuxカーネルドライバーからAGPのサポートが将来的に削除される可能性が2020年に検討されました。^[11]^{[更新が必要]}

バージョン

インテルは1997年に「AGP仕様1.0」をリリースした。^[13] 3.3V信号と1倍速および2倍速を規定した。^[4]仕様2.0では1.5V信号が規定されており、1倍速、2倍速、さらに4倍速で使用できる。^[14]^[15]また、仕様3.0では0.8V信号が追加され、4倍速および8倍速で動作できるようになった。^[16]（1倍速および2倍速は物理的には可能であるが、規定されていない。）

利用可能なバージョンは隣の表に記載されています。

AGP バージョン 3.5 は、Microsoft によってUniversal Accelerated Graphics Port (UAGP)の下でのみ公式に言及されており、AGP 3.0 でオプションとされていた追加レジスタの必須サポートが指定されています。アップグレードされたレジスタには、PCISTS、CAPPTR、NCAPID、AGPSTAT、AGPCMD、NISTAT、NICMD があります。新しい必須レジスタには、APBASELO、APBASEHI、AGPCTRL、APSIZE、NEPG、GARTLO、GARTHI があります。

さまざまな物理インターフェイス (コネクタ) があります。互換性セクションを参照してください。

公式拡張機能

AGPプロ

より多くの電力を必要とするカードのための公式の拡張機能で、そのためにピンを追加した長いスロットを備えています。AGP Proカードは通常、建築、機械加工、エンジニアリング、シミュレーションなどの分野で採用されている専門的なコンピュータ支援設計アプリケーションを高速化するために使用されるワークステーションクラスのカードです。^[17]

64 ビット AGP

64ビットチャネルは、かつてAGP 3.0のオプション標準としてドラフト文書で提案されましたが^[18]、標準の最終バージョンでは削除されました。

この規格では、AGP8× の読み取り、書き込み、高速書き込みでは 64 ビット転送、PCI 操作では 32 ビット転送が可能です。

非公式のバリエーション

AGP インターフェイスの非標準バリエーションがメーカーによって数多く製造されてきました。

内部AGPインターフェース

ウルトラAGP、ウルトラAGPII: これは、統合グラフィックスを備えたノースブリッジコントローラ用にSiSが使用する内部 AGP インターフェイス規格です。オリジナルバージョンは AGP 8× と同じ帯域幅をサポートしますが、Ultra-AGPII は最大 3.2 GB/s の帯域幅を備えています。

PCIベースのAGPポート

AGPエクスプレス: 真の AGP インターフェイスではありませんが、PCI Expressマザーボード上の従来のPCI バスを介して AGP カードを接続できます。これはECS製のマザーボードで使用されているテクノロジで、PCIe カードを入手しなくても既存の AGP カードを新しいマザーボードで使用できるようにするためのものです (PCIe グラフィックスカードの導入以降、AGP スロットを提供するマザーボードはほとんどありません)。「AGP Express」スロットは、基本的に AGP コネクタを備えた PCI スロット (電力は 2 倍) です。AGP カードとの下位互換性はありますが、サポートが不完全で^[19] (一部の AGP カードは AGP Express で動作しません)、パフォーマンスが低下します。カードは、より高速な AGP を排他的に使用するのではなく、より低い帯域幅で共有 PCI バスを使用することを余儀なくされます。
汎用性: ASRock グラフィックスインターフェイス (AGI) は、Accelerated Graphics Port (AGP) 標準の独自のバリエーションです。その目的は、ネイティブ AGP サポートのないチップセットを使用する ASRock マザーボードに AGP サポートを提供することです。ただし、AGP と完全に互換性があるわけではなく、いくつかのビデオカードチップセットはサポートされていないことが知られています。
AGX: EPoX Advanced Graphics eXtended (AGX) は、AGI と同じ長所と短所を持つ別の独自の AGP バリアントです。ユーザーマニュアルでは、 AGX スロットを備えた AGP 8× ATI カードを使用しないことを推奨しています。
グーグル: Biostar Xtreme Graphics Port は別の AGP バリアントであり、AGI および AGX と同じ利点と欠点を備えています。

PCIeベースのAGPポート

オーストラリア: アドバンストグラフィックスライザーは、 MSI製の一部の PCIe マザーボードで使用されている AGP ポートのバリエーションであり、AGP との限定的な下位互換性を提供します。これは実質的に、AGP 4×/8× スロットに匹敵するパフォーマンスを可能にする改造された PCIe スロットですが、^[20]すべての AGP カードをサポートしているわけではありません。メーカーは、改造されたスロットで動作するいくつかのカードとチップセットのリストを公開しています。^[21]

互換性

AGP カードは、制限内では後方互換性と前方互換性があります。1.5 V のみのキー付きカードは 3.3 V スロットには挿入できません。その逆も同様です。ただし、どちらのタイプのスロットにも挿入できる「ユニバーサル」カードもあります。また、どちらのタイプのカードも挿入できる、キーのない「ユニバーサル」スロットもあります。AGP ユニバーサルカードを AGP ユニバーサルスロットに差し込むと、カードの 1.5 V 部分のみが使用されます。Nvidia のGeForce 6シリーズ (6200 を除く) や ATI のRadeon X800シリーズなどの一部のカードには、1.5 V をサポートしていない古いメインボードにインストールできないように、1.5 V 用のキーしかありません。3.3 V をサポートする最新のカードには、次のようなものがあります。

Nvidia GeForce FXシリーズ (FX 5200、FX 5500、FX 5700、一部の FX 5800、FX 5900、一部の FX 5950)
一部の GeForce 6 シリーズおよび 7 シリーズ (3.3V サポートが一般的だった 6200 を除き、3.3V サポートを備えたカードはほとんどありませんでした)
一部の GeForce 6200/6600/6800 および GeForce 7300/7600/7800/7900/7950 カード (AGP 1.5v のみのバージョンに比べると非常に珍しい)
ATI Radeon 9500/9700/9800 (R300/R350) (ただし、9600/9800 (R360/RV360) は除く)。

AGP Pro カードは標準スロットには適合しませんが、標準 AGP カードは Pro スロットで動作します。ユニバーサル AGP Pro スロットを備えたマザーボードは、AGP Pro または標準 AGP 構成の 1.5 V または 3.3 V カード、ユニバーサル AGP カード、またはユニバーサル AGP Pro カードを受け入れます。

一部のカードには誤ってデュアルノッチがあり、一部のマザーボードには誤って完全に開いたスロットがあるため、正しい信号電圧をサポートしていないスロットにカードが差し込まれ、カードやマザーボードが損傷する可能性があります。誤って設計された古い 3.3 V カードには 1.5 V キーがあります。

標準 AGP と互換性のない独自のシステムもいくつかあります。たとえば、Apple Display Connector (ADC) を備えたApple Power Macintoshコンピュータには、接続されたディスプレイに電力を供給するための追加のコネクタがあります。特定のCPU アーキテクチャ(PC、Apple など) で動作するように設計された一部のカードは、ファームウェアの問題により、他のアーキテクチャでは動作しない場合があります。

Playtools.comのマーク・アレンは、AGP 3.0とAGP 2.0の実用的なAGP互換性に関して次のようなコメントをしている。^[22]

... AGP 3.0 カードを作っているところはどこにもありませんし、AGP 3.0 マザーボードを作っているところもありません。少なくとも私が見つけた製造業者はどこにもありません。私が見つけた AGP 3.0 カードであると主張するビデオカードはすべて、実際にはユニバーサル 1.5V AGP 3.0 カードでした。また、AGP 3.0 マザーボードであると主張するマザーボードはすべて、ユニバーサル 1.5V AGP 3.0 マザーボードであることが判明しました。よく考えてみると、これは理にかなっています。なぜなら、実際に 0.8 ボルトのみをサポートする消費者向け製品を出荷すると、多くの顧客が混乱し、サポートが悪夢になるからです。消費者市場で 0.8 ボルトのみの製品を出荷するのは狂気の沙汰です。

消費電力

AGP スロットによって供給される実際の電力は、使用するカードによって異なります。さまざまなレールから引き出される最大電流は、さまざまなバージョンの仕様で指定されています。たとえば、すべての電源から最大電流が引き出され、すべての電圧が指定された上限にある場合、 ^[16]^{: 95} AGP 3.0 スロットは最大 48.25 ワットを供給できます。この数字は控えめに電源を指定するために使用できますが、実際にはカードがスロットから 40 W を超える電力を引き出すことはほとんどなく、多くのカードはそれよりも少ない電力しか使用しません。AGP Pro は最大 110 W の追加電力を供給します。多くの AGP カードには、スロットが供給できる以上の電力を供給するために追加の電源コネクタがありました。

プロトコル

AGP バスは、66 MHz の従来の PCIバスのスーパーセットであり、リセット直後は同じプロトコルに従います。カードは PCI ターゲットとして機能する必要があり、オプションで PCI マスターとして機能することもできます。(AGP 2.0 では、マザーボードからカードへの PCI 書き込みをより高速に実行できる「高速書き込み」拡張機能が追加されました。)

PCI トランザクションを使用してカードが初期化された後、AGP トランザクションが許可されます。この場合、カードは常に AGP マスターとなり、マザーボードは常に AGP ターゲットとなります。カードは PCI アドレスフェーズに対応する複数の要求をキューに入れ、マザーボードは対応するデータフェーズを後でスケジュールします。初期化の重要な部分は、特定の時間にキューに入れられる未処理の AGP 要求の最大数をカードに伝えることです。

AGP 要求は PCI メモリの読み取りおよび書き込み要求に似ていますが、コマンドライン C/BE[3:0] で異なるエンコードを使用し、常に 8 バイトで整列されます。開始アドレスと長さは常に 8 バイト (64 ビット) の倍数です。代わりに、アドレスの下位 3 ビットが要求の長さを伝えるために使用されます。

PCI GNT# 信号がアサートされ、カードにバスを許可するたびに、3 つの追加ステータスビット ST[2:0] が次に実行される転送の種類を示します。ビットがの場合0xx、以前にキューに入れられた AGP トランザクションのデータが転送されます。3 つのビットがの場合111、カードは PCI トランザクションを開始するか、(サイドバンドアドレス指定が使用されていない場合) PIPE# を使用してインバンドで要求をキューに入れます。

AGP コマンドコード

PCI と同様に、各 AGP トランザクションはアドレスフェーズから始まり、アドレスと 4 ビットのコマンドコードを通信します。ただし、実行可能なコマンドは PCI とは異なります。

000p: 読む; 8×(AD[2:0]+1) = 8、16、24、...、64バイトを読み取ります。最下位ビットpは、低優先度の場合は0、高優先度の場合は1です。
001x: （予約済み）：
010ページ: 書く; 8×(AD[2:0]+1) = 8–64バイトを書き込みます。
011x: （予約済み）：
100ペンス: 長文; 32×(AD[2:0]+1) = 32、64、96、...、256バイトを読み取ります。これは読み取り要求と同じですが、長さが4倍になります。
1010: フラッシュ; 同期のため、以前に書き込まれたデータをメモリに強制的に書き込みます。これは低優先度の読み取りとして機能し、キュースロットを取得し、完了を示す 8 バイトのランダムデータを返します。このコマンドで指定されたアドレスと長さは無視されます。
1011: （予約済み）：
1100: フェンス; これはメモリフェンスとして機能し、以前のすべての AGP 要求が後続の要求の前に完了する必要があります。通常、パフォーマンスを向上させるために、AGP は非常に弱い一貫性モデルを使用し、後の書き込みが前の読み取りを通過できるようにします。(たとえば、「書き込み 1、書き込み 2、読み取り、書き込み 3、書き込み 4」の要求をすべて同じアドレスに送信した後、読み取りは 2 から 4 の任意の値を返すことができます。書き込みは後続の読み取りの前に完了する必要があるため、1 のみを返すことは禁止されています。) この操作にはキュースロットは必要ありません。
1101: デュアルアドレスサイクル; ^{2 32}を超えるアドレスに要求を行うとき、これは、追加のアドレスビットを伴う 2 番目のアドレスサイクルが続くことを示すために使用されます。これは、通常の PCI デュアルアドレスサイクルのように動作します。アドレスの下位 32 ビット (および長さ) が続き、次のサイクルには上位 32 アドレスビットと目的のコマンドが含まれます。2 つのサイクルで 1 つの要求が作成され、要求キューのスロットが 1 つだけ使用されます。この要求コードは、サイドバンドアドレス指定では使用されません。
111倍: （予約済み）：

AGP 3.0 では、あまり使用されていなかった高優先度要求と長い読み取りコマンドが削除されました。また、サイドバンドアドレス指定が必須となったため、デュアルアドレスサイクルが削除され、要求タイプは低優先度読み取り (0000)、低優先度書き込み (0100)、フラッシュ (1010)、フェンス (1100) の 4 つだけになりました。

PIPE を使用したインバンド AGP リクエスト#

要求をインバンドでキューイングするには、カードは標準の PCI REQ# 信号を使用してバスを要求し、GNT# とバスステータス ST[2:0] を受信する必要があります (これはに等しい) 111。次に、PCI トランザクションを開始するために FRAME# をアサートする代わりに、カードは AGP コマンド、アドレス、長さをそれぞれ C/BE[3:0]、AD[31:3]、AD[2:0] ラインで駆動しながら PIPE# 信号をアサートします (アドレスが 64 ビットの場合、PCI と同様のデュアルアドレスサイクルが使用されます)。PIPE# がアサートされるサイクルごとに、カードはマザーボードからの確認応答を待たずに、構成された最大キュー深度まで別の要求を送信します。最後のサイクルは REQ# のアサート解除によってマークされ、PIPE# は次のアイドルサイクルでアサート解除されます。

SBA[7:0]を使用したサイドバンドAGP要求

サイドバンドアドレス指定がサポートされ、構成されている場合、PIPE# 信号は使用されません。(また、この信号は、サイドバンドアドレス指定を必要とする AGP 3.0 プロトコルで別の目的で再利用されます。) 代わりに、要求は 16 ビットの断片に分割され、2 バイトとして SBA バスを介して送信されます。カードがマザーボードに許可を求める必要はありません。未処理の要求の数が構成された最大キュー深度の範囲内である限り、いつでも新しい要求を送信できます。可能な値は次のとおりです。

0aaa aaaa aaaa alll: 指定された下位アドレスビット A[14:3] と長さ 8×(L[2:0]+1) の要求をキューに入れます。コマンドと上位ビットは、以前に指定したとおりです。コマンドと上位アドレスビットが同じである限り、このパターンのみを送信することで、任意の数の要求をキューに入れることができます。
10cc ccra aaaa aaaa: 将来のリクエストにはコマンドC[3:0]とアドレスビットA[23:15]を使用します。(ビットRは予約されています。) これはリクエストをキューに入れるのではなく、将来のすべてのキューに入れられたリクエストで使用される値を設定します。
110r aaaa aaaa aaaa: 今後のリクエストにはアドレスビットA[35:24]を使用します。
1110 aaaa aaaa aaaa: 今後のリクエストにはアドレスビットA[47:36]を使用します。
1111 0xxx、、1111 10xx1111 110x: 予約済み、使用しないでください。
1111 1110: アイドル期間後にSBAバスを起動するときに使用される同期パターン。^[13]^{: 68}^[15]^{: 163}
1111 1111: 操作なし、要求なし。AGP 1 倍速では、これは 1 バイトとして送信され、次の 16 ビットサイドバンド要求は 1 サイクル後に開始されます。AGP 2 倍速以上では、この NOP を含むすべてのサイドバンド要求は 16 ビット長です。

サイドバンドアドレスバイトは、データ転送と同じ速度で送信されます (最大 66 MHz の基本バスクロックの 8 倍)。サイドバンドアドレス指定の利点は、読み取り操作が書き込み操作を大幅に上回る通常のケースで、転送間の AD バスのターンアラウンドサイクルの必要性がほとんどなくなることです。

AGP 応答

GNT# をアサートしている間、マザーボードは ST ビットを介して、キューに入れられた要求のデータフェーズが次に実行されることを示す場合があります。キューは 4 つあり、読み取りと書き込みのそれぞれに 2 つの優先度 (低優先度と高優先度) があり、それぞれが順番に処理されます。当然、マザーボードは高優先度の要求を最初に完了しようとしますが、高優先度の要求が処理されている間に配信される低優先度の応答の数に制限はありません。

GNT# がアサートされ、ステータスビットの値がの各サイクルで00p、指定された優先度の読み取り応答が返されるようにスケジュールされます。次の利用可能な機会 (通常は次のクロックサイクル) で、マザーボードは TRDY# (ターゲットレディ) をアサートし、指定された読み取りキュー内の最も古い要求への応答の転送を開始します (FRAME#、DEVSEL#、IRDY# などの他の PCI バス信号はデアサートされたままです)。最大 4 クロックサイクル分のデータ (AGP 1x では 16 バイト、AGP 8x では 128 バイト) が、カードからの確認応答を待たずに転送されます。応答がそれよりも長い場合は、カードとマザーボードの両方が、それぞれ IRDY# (イニシエーターレディ) と TRDY# をアサートして、3 番目のサイクルで続行できることを示す必要があります。どちらかがアサートしない場合は、両方がアサートしてから 2 サイクル後まで待機状態が挿入されます (他の時点での IRDY# と TRDY# の値は無関係であり、通常はデアサートされます)。

C/BE# バイト有効化ラインは読み取り応答中に無視される場合がありますが、マザーボードによってアサートされた状態（すべてのバイトが有効）に保持されます。

また、カードは、一時的に低優先度の読み取り応答をこれ以上受信できないことを示すために、RBF# (読み取りバッファフル) 信号をアサートすることもあります。マザーボードは、低優先度の読み取り応答のスケジュールをこれ以上控えます。カードは、現在の応答の最後と、スケジュールされている場合は次の応答の最初の 4 サイクルブロック、および要求した高優先度の応答を引き続き受信できる必要があります。

GNT# がアサートされ、ステータスビットの値がの各サイクルで01p、書き込みデータがバスを介して送信されるようにスケジュールされます。次の利用可能な機会 (通常は次のクロックサイクル) で、カードは IRDY# (イニシエータ準備完了) をアサートし、指定された書き込みキュー内の最も古い要求のデータ部分の転送を開始します。データが 4 クロックサイクルより長い場合、マザーボードは 3 番目のサイクルで TRDY# をアサートして、続行可能であることを示します。読み取りとは異なり、カードが書き込みを遅延する規定はありません。送信するデータの準備ができていない場合、カードは要求をキューに入れるべきではありません。

C/BE# ラインは書き込みデータで使用され、カードがメモリに書き込むバイトを選択するために使用される場合があります。

AGP 2×、4×、8× の乗数は、66 MHz クロックサイクルごとにバス上で転送されるデータ数を示します。このような転送では、データソースによって生成される「ストローブ」信号 (AD_STB[0]、AD_STB[1]、および SB_STB) によるソース同期クロックが使用されます。AGP 4× では、補完的なストローブ信号が追加されます。

AGP トランザクションは 2 回の転送と短い場合があるため、AGP 4 倍速および 8 倍速では、クロックサイクルの途中で要求が完了する可能性があります。このような場合、サイクルはダミーデータ転送で埋められます (C/BE# バイトイネーブルラインはデアサートされたままです)。

コネクタのピン配置

AGP コネクタには、ほぼすべての PCI 信号に加えて、いくつかの追加信号が含まれています。コネクタには各側に 66 個の接点がありますが、キーノッチごとに 4 個が削除されます。ピン 1 は I/O ブラケットに最も近く、B 側と A 側は、マザーボードコネクタを見下ろした表のとおりです。

コンタクトは 1 mm 間隔で配置されていますが、各列のピン間の間隔が 2 mm になるように、2 列の縦方向に交互に配置されています。奇数番号の A 側コンタクトと偶数番号の B 側コンタクトは、下列 (カード端から 1.0 ～ 3.5 mm) にあります。その他は、上列 (カード端から 3.7 ～ 6.0 mm) にあります。

省略される PCI 信号は次のとおりです。

−12V電源
3番目と4番目の割り込み要求（INTC#、INTD#）
JTAGピン（ TRST #、TCK、TMS、TDI、TDO）
SMBusピン（ SMBCLK、SMBDAT）
IDSELピン。AGPカードはAD[16]をIDSELに内部接続する。
64ビット拡張（REQ64#、ACK64#）および66MHz（M66EN）ピン
ロックされたトランザクションをサポートする LOCK# ピン

追加された信号は次のとおりです:

データストローブAD_STB[1:0]（AGP 2.0ではAD_STB[1:0]#）
サイドバンドアドレスバスSBA[7:0]とSB_STB（AGP 2.0ではSB_STB#）
ST[2:0]ステータス信号
USB+ および USB− (および AGP 2.0 の OVERCNT#)
PIPE# 信号 (0.8 V 信号用に AGP 3.0 で削除)
RBF#信号
TYPEDET#、Vregcg、Vreggc ピン (1.5V 信号用の AGP 2.0)
DBI_HI および DBI_LO 信号 (0.8 V 信号のみの AGP 3.0)
GC_DET# ピンと MB_DET# ピン (0.8V 信号用の AGP 3.0)
WBF# 信号 (AGP 3.0 高速書き込み拡張)
